Une installation compacte qui exigeait une coordination précise entre le mur, l’électricité et le chauffage existant
À Saint-Liboire, notre équipe AirGreen a réalisé l’installation d’un PTAC GENERAL ELECTRIC Zoneline dans une ouverture murale située directement sous une grande fenêtre. Cette configuration permet de climatiser et de chauffer une pièce sans installer de réseau de conduits ni de condenseur séparé sur la façade. Elle demande toutefois une exécution rigoureuse, particulièrement lorsque le nouvel appareil doit cohabiter avec une plinthe électrique, une finition intérieure existante et des composantes électriques installées à proximité.

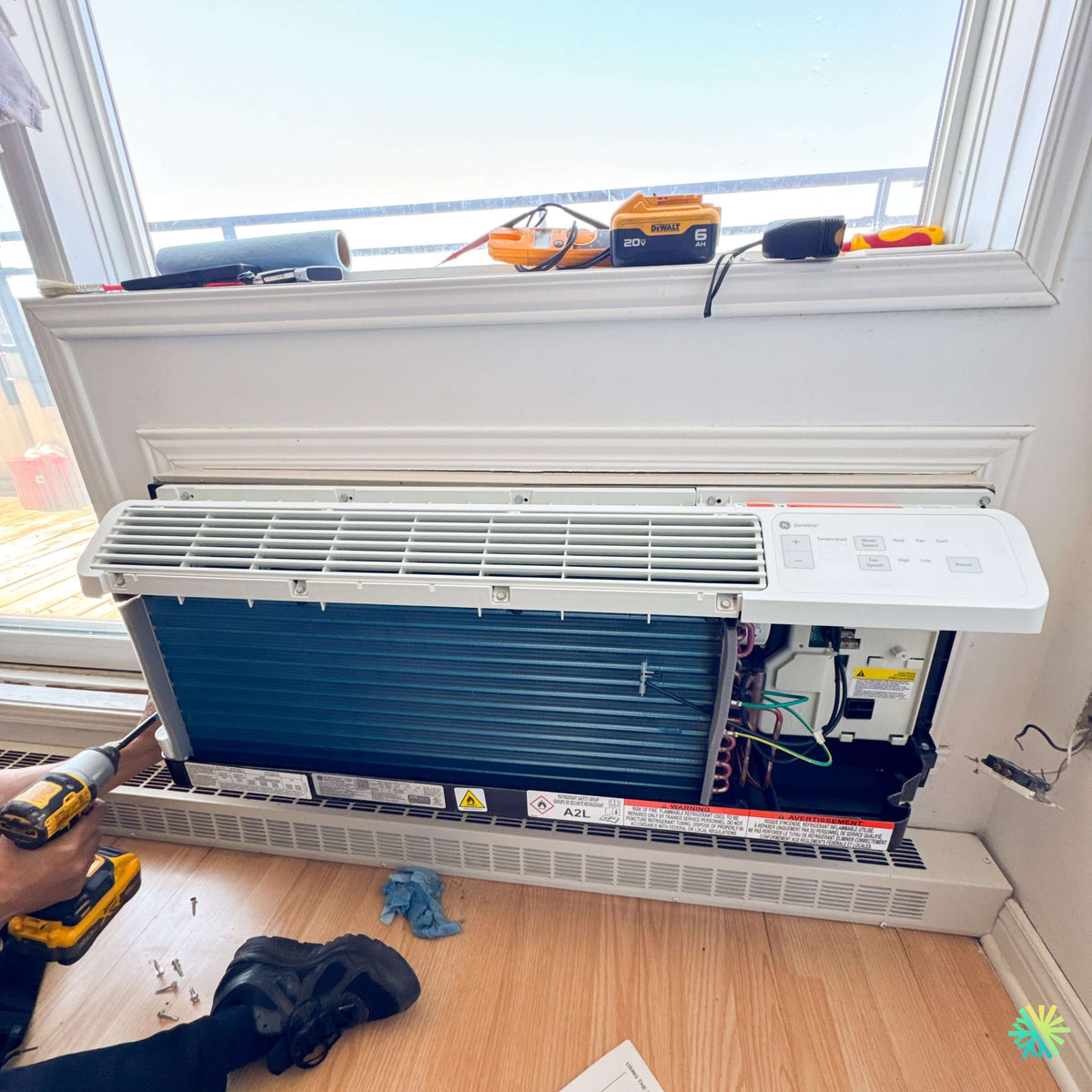

La photographie prise pendant notre intervention montre le PTAC avant la remise en place complète de sa façade. Le grand serpentin intérieur bleu est visible, tout comme les conduites frigorifiques, le compartiment électrique, les fils de mise à la terre, les commandes intégrées et les étiquettes de sécurité relatives au réfrigérant de classe A2L.
Cette étape ouverte est essentielle. Elle nous permet de contrôler les composantes internes, de vérifier les fixations et d’effectuer les essais nécessaires avant que l’appareil ne retrouve son apparence finale.
Le projet comportait aussi une particularité importante : une longue plinthe électrique se trouvait immédiatement sous le PTAC. Nous devions donc éviter toute obstruction de la convection naturelle de la plinthe, tout en nous assurant que l’air soufflé par le Zoneline puisse circuler librement dans la pièce.
Pourquoi conserver une solution PTAC dans cette propriété de Saint-Liboire
Un PTAC, ou climatiseur terminal monobloc, contient dans un même châssis les principales composantes nécessaires à la climatisation et, selon sa configuration, au chauffage. Une partie de l’appareil traite l’air intérieur, tandis que l’arrière du châssis échange la chaleur avec l’air extérieur à travers le mur.
Dans ce projet, l’ouverture existante constituait un emplacement logique pour recevoir le GENERAL ELECTRIC Zoneline. Le propriétaire pouvait ainsi éviter plusieurs interventions plus invasives :
- aucun réseau de conduits à construire;
- aucune tuyauterie frigorifique à faire circuler à travers les murs;
- aucun condenseur séparé à fixer sur le balcon ou la façade;
- aucune nouvelle traversée murale éloignée de l’ouverture actuelle;
- aucun espace intérieur supplémentaire à réserver pour une unité murale.
Le contrôle individuel de la température constituait également un avantage. Les commandes visibles sur la partie supérieure droite du PTAC permettent de sélectionner le mode, la température et la vitesse du ventilateur directement sur l’appareil.
Cette autonomie convient bien aux chambres, logements locatifs, bureaux, résidences, établissements d’hébergement et pièces qui ne partagent pas nécessairement le même horaire d’occupation que le reste du bâtiment.
Une installation sous fenêtre qui ne laisse aucune place à l’approximation
Le positionnement du PTAC sous une fenêtre peut sembler naturel, mais cette zone est souvent plus complexe qu’un mur intérieur standard. Elle peut comporter plusieurs couches de finition, une tablette, des moulures, un linteau, de l’isolant et un ancien manchon métallique dont l’état n’est pas visible avant le retrait de l’appareil précédent.
Sur cette installation à Saint-Liboire, nous avons porté une attention particulière à la moulure entourant l’ouverture. Le châssis devait s’insérer sans exercer de pression excessive sur la finition ni laisser un espace susceptible de provoquer des infiltrations.
Une mauvaise jonction entre le mur et le manchon peut causer :
- des courants d’air froid autour du PTAC;
- une augmentation de la consommation électrique;
- de la condensation sur les surfaces intérieures;
- des infiltrations d’eau lors de pluies accompagnées de vent;
- une détérioration du gypse ou des moulures;
- des vibrations transmises à l’encadrement de la fenêtre;
- une diminution du confort près de l’appareil.
Nous inspectons donc le manchon sur toute sa profondeur, et pas seulement sa bordure visible à l’intérieur.
Le manchon mural doit soutenir le poids sans déformer le châssis
Un PTAC est beaucoup plus lourd qu’une simple grille de ventilation. Son manchon doit être solidement fixé à la structure du bâtiment et conserver une géométrie suffisamment droite pour que l’appareil puisse y entrer sans contrainte.
Un manchon déformé peut provoquer plusieurs problèmes : panneau difficile à remettre, frottement du ventilateur, vibration métallique, mauvaise étanchéité ou difficulté à retirer le châssis lors d’un futur entretien CVAC.
Nous vérifions notamment :
- la stabilité de l’ouverture;
- l’état des surfaces métalliques;
- l’absence de corrosion importante;
- le dégagement des prises d’air extérieures;
- la position du châssis dans le manchon;
- l’accès aux points de fixation;
- l’orientation nécessaire à l’évacuation de l’eau.
La plinthe électrique existante devait continuer à respirer
La photo montre une plinthe électrique installée immédiatement sous le PTAC. Cette proximité demandait une coordination particulière.
Une plinthe chauffe principalement par convection. L’air plus frais entre par sa partie inférieure, se réchauffe au contact de l’élément, puis ressort par les ouvertures supérieures. Si un appareil, une moulure ou un objet bloque cette circulation, la distribution de chaleur devient moins uniforme et la température à l’intérieur de la plinthe peut augmenter.
Notre objectif était donc de maintenir un dégagement fonctionnel entre les deux équipements. Le PTAC ne devait pas écraser la grille supérieure de la plinthe ni empêcher l’air de circuler.
Nous avons aussi tenu compte de l’interaction entre les deux systèmes. Lorsque le GENERAL ELECTRIC Zoneline fonctionne en chauffage et que la plinthe est commandée par un thermostat distinct, les deux sources peuvent fonctionner simultanément.
Cette situation n’est pas nécessairement problématique, mais elle doit être comprise par l’utilisateur. Un réglage incohérent peut entraîner une consommation inutile. Par exemple, si la plinthe est réglée à une température plus élevée que le PTAC, elle peut prendre le relais en permanence et réduire l’intérêt énergétique du mode thermopompe, lorsque celui-ci est présent sur la configuration installée.
Nous recommandons donc d’établir une stratégie simple :
- utiliser le PTAC comme source principale lorsque les conditions le permettent;
- conserver la plinthe comme appoint ou secours;
- éviter deux points de consigne contradictoires;
- laisser toutes les grilles de soufflage dégagées;
- ne pas installer de rideau long devant les appareils.
Une ouverture électrique visible à droite de la zone de travail
Une boîte électrique ouverte apparaît sur le mur, à droite du PTAC. Cette situation confirme l’importance d’une coordination entre les travaux CVAC et électriques avant la fermeture finale de l’installation.
La présence d’une prise à proximité ne garantit jamais qu’elle possède les caractéristiques requises. Les différents appareils GENERAL ELECTRIC Zoneline peuvent exiger des tensions, des fiches et des protections électriques différentes.
Nous vérifions toujours la plaque signalétique afin de confirmer :
- la tension nominale;
- l’intensité requise;
- la protection maximale autorisée;
- le type de raccordement;
- la mise à la terre;
- la compatibilité de la prise;
- la capacité du circuit;
- la présence d’un dispositif de déconnexion approprié.
Le modèle complet et les caractéristiques électriques détaillées ne sont pas suffisamment lisibles sur la photographie pour être publiés avec certitude. Nous évitons donc d’attribuer une puissance ou un ampérage précis uniquement à partir de l’apparence de l’appareil.
Cette vérification protège le bâtiment contre les surcharges, les échauffements de prise et les déclenchements répétés du disjoncteur.
Aucun adaptateur improvisé pour alimenter un PTAC
Un PTAC ne doit pas être raccordé à une rallonge domestique ni à un adaptateur choisi uniquement parce que sa fiche peut entrer dans la prise. Le circuit doit correspondre aux exigences du fabricant et du Code applicable.
Nous examinons aussi l’état de la connexion existante. Une prise décolorée, desserrée ou marquée par la chaleur doit être remplacée avant la mise en service.
Le serpentin bleu inspecté avant le remontage
Le grand serpentin visible à l’avant joue un rôle central dans le traitement de l’air intérieur. Ses nombreuses ailettes augmentent la surface d’échange thermique, permettant à l’appareil de refroidir ou de réchauffer efficacement l’air qui le traverse.
Avant de remettre la façade, nous vérifions :
- l’alignement des ailettes;
- la propreté du serpentin;
- l’absence de dommage lié au transport;
- la stabilité de ses supports;
- la position des sondes;
- le passage des câbles;
- l’absence de contact avec le châssis;
- le dégagement du filtre.
Même un appareil neuf peut présenter une petite zone d’ailettes déformées après sa manutention. Une inspection visuelle permet de corriger ces détails avant qu’ils ne nuisent au débit d’air.
Le panneau avant ne doit jamais servir à dissimuler un problème non vérifié. Chez AirGreen, nous le replaçons seulement après les essais et le contrôle des composantes accessibles.
Les raccordements internes et la mise à la terre
Sur le côté droit de l’appareil, plusieurs fils verts sont visibles. Ils font partie du système de mise à la terre et de liaison des composantes métalliques.
Nous vérifions que les connexions sont serrées et que les conducteurs ne sont pas pincés lorsque le panneau est remis. Un câble mal positionné peut frotter contre une bordure métallique ou être endommagé par une pièce amovible.
Nous contrôlons également le compartiment électrique afin de confirmer que :
- les couvercles de protection sont présents;
- les fils ne touchent pas une conduite chaude;
- aucune vis n’est tombée dans le châssis;
- les connecteurs sont correctement engagés;
- les conducteurs ne gênent pas le ventilateur;
- les étiquettes de sécurité demeurent lisibles.
La photographie montre d’ailleurs plusieurs vis retirées et soigneusement déposées au sol près du technicien. Leur position rappelle l’importance d’un démontage méthodique : chaque fixation doit être remise au bon endroit afin d’éviter les vibrations et les panneaux instables.
Un réfrigérant identifié par une classification A2L
Une étiquette A2L est clairement visible sur la partie inférieure du PTAC. Cette classification désigne un réfrigérant présentant une inflammabilité faible, mais non nulle.
Dans un appareil conforme et intact, cette caractéristique ne change pas l’utilisation quotidienne du client. Elle modifie toutefois les procédures de réparation et de service.
Lors d’une intervention sur le circuit frigorifique, un technicien doit notamment :
- identifier le réfrigérant exact sur la plaque signalétique;
- éliminer les sources d’allumage;
- assurer une ventilation appropriée;
- utiliser des instruments compatibles;
- effectuer les tests de fuite conformément aux instructions du fabricant;
- récupérer le réfrigérant dans un contenant prévu à cette fin;
- respecter les limites de charge et les procédures de remise en service.
La mention A2L ne suffit pas pour déterminer le type exact de fluide. C’est pourquoi nous ne publions pas une référence de réfrigérant non confirmée à partir de l’image seule.
Une mise en service complète avant de remettre le logement en ordre
Test du ventilateur et du débit d’air
Nous démarrons généralement les essais par la ventilation. Cette étape permet de repérer rapidement un frottement, un bruit ou une vibration avant de solliciter le compresseur.
Nous vérifions les différentes vitesses et observons la distribution de l’air à travers la grande grille supérieure. Le débit doit rester stable sur toute la longueur de la sortie.
Comme l’appareil se trouve sous une fenêtre, l’air soufflé contribue aussi à traiter la zone où les pertes thermiques sont souvent les plus importantes. En hiver, cette circulation peut limiter la sensation de paroi froide près du vitrage. En été, elle aide à combattre les gains de chaleur solaire.
Test en climatisation
Pendant l’essai en mode refroidissement, nous surveillons :
- le démarrage du compresseur;
- la diminution progressive de la température de soufflage;
- la réaction des commandes;
- le fonctionnement du ventilateur;
- les bruits mécaniques;
- le comportement du serpentin;
- la formation et l’évacuation du condensat.
Nous évitons de juger la performance uniquement en plaçant une main devant la grille. Une mise en service professionnelle tient compte du cycle complet, du débit d’air et de la réponse de l’appareil aux commandes.
Test en chauffage
Lorsque la configuration du Zoneline installée offre un mode chauffage, nous validons également la production d’air chaud et la transition entre les différents modes.
Le panneau de commande visible sur la photo comporte des sélections pour le chauffage, la ventilation et la climatisation. La nature précise du système de chauffage interne doit cependant être confirmée par le modèle complet : thermopompe, élément électrique ou combinaison des deux.
Nous contrôlons l’absence d’odeur persistante, de surchauffe et de vibration anormale. Une légère odeur peut parfois survenir lors du premier démarrage d’un élément neuf, mais elle doit rapidement diminuer.
Vérification du drainage et de l’étanchéité
En climatisation, le serpentin retire de l’humidité de l’air. L’eau produite doit suivre les passages prévus dans le châssis et le manchon.
Une mauvaise pente ou un orifice bloqué peut diriger le condensat vers la pièce. Les dommages peuvent apparaître lentement : plinthe gonflée, peinture tachée, odeur d’humidité ou corrosion sous l’appareil.
Nous nous assurons que l’étanchéité autour du manchon ne bloque pas le drainage. Il faut sceller l’enveloppe du bâtiment sans emprisonner l’eau dans l’équipement.
Contrôle des vibrations avant la pose de la façade
Les vibrations d’un PTAC peuvent être amplifiées lorsqu’une garniture touche le châssis ou lorsque le manchon n’est pas correctement fixé.
Dans cette installation de Saint-Liboire, la proximité de la fenêtre, de la moulure et de la plinthe électrique multipliait les points de contact potentiels. Nous avons donc contrôlé l’appareil pendant son fonctionnement avant de replacer les panneaux.
Les causes fréquentes de bruit comprennent :
- une vis manquante;
- une façade mal enclenchée;
- une tôle en contact avec le mur;
- un manchon légèrement déformé;
- un fil touchant une composante;
- une grille extérieure obstruée;
- un châssis insuffisamment appuyé.
Une correction de quelques millimètres peut parfois éliminer une vibration qui aurait autrement dérangé l’occupant chaque fois que le compresseur démarre.
Les erreurs à éviter après l’installation
Pour conserver le rendement du PTAC GENERAL ELECTRIC Zoneline, l’utilisateur doit éviter plusieurs erreurs courantes.
Placer un meuble devant l’appareil
Un canapé, un lit ou une commode peut bloquer l’entrée ou la sortie d’air. Le PTAC doit disposer d’un espace dégagé pour traiter l’ensemble de la pièce.
Laisser un rideau couvrir la grille
Un rideau peut être aspiré vers l’appareil ou rediriger l’air chaud contre la fenêtre. Il peut aussi nuire à la plinthe électrique située en dessous.
Négliger le filtre
Un filtre encrassé réduit le débit, augmente la consommation et peut favoriser le givrage du serpentin en climatisation.
Obstruer la grille extérieure
La partie arrière du PTAC doit échanger l’air avec l’extérieur. Une grille bloquée par des feuilles, de la neige, des objets de balcon ou une moustiquaire trop restrictive nuit directement à la performance.
Régler la plinthe et le PTAC sans coordination
Deux systèmes réglés à des températures différentes peuvent se faire concurrence. Une stratégie de chauffage cohérente améliore le confort et limite les dépenses inutiles.
L’entretien conseillé pour ce type d’appareil
Un entretien CVAC périodique permet de vérifier des éléments qui ne sont pas accessibles pendant le nettoyage courant.
L’intervention peut comprendre :
- le nettoyage du filtre;
- le lavage contrôlé du serpentin;
- l’inspection du bac de condensat;
- le dégagement des passages de drainage;
- la vérification du ventilateur;
- le contrôle des connexions électriques;
- l’inspection du manchon;
- le contrôle des vibrations;
- l’examen des joints autour de l’ouverture.
L’appareil doit rester démontable. Il ne faut pas appliquer du silicone sur sa façade amovible ni construire une garniture permanente qui empêcherait le retrait du châssis.
Capacité, rendement et admissibilité aux subventions
La gamme Zoneline comprend plusieurs capacités et configurations. La puissance en BTU, les cotes de rendement et le type de chauffage doivent être confirmés à partir du numéro de modèle complet et de la documentation technique correspondante.
Nous ne déclarons pas un rendement précis ni une admissibilité à une aide financière sans cette confirmation. Les programmes de subvention appliquent généralement des critères liés à la certification, au type d’équipement, à la capacité et au bâtiment. Un PTAC ne devient pas automatiquement admissible simplement parce qu’il peut chauffer et climatiser.
Pour cette installation à Saint-Liboire, aucune subvention particulière n’est confirmée par les renseignements visibles sur la photo.
Une exécution adaptée à la réalité du bâtiment
Ce projet illustre l’importance de considérer l’ensemble de la zone d’installation : le PTAC, le manchon, la fenêtre, la moulure, la plinthe électrique, l’alimentation et la finition murale.
Le résultat final doit être propre et discret, mais la qualité réelle se trouve derrière la façade. Elle dépend des vérifications effectuées lorsque le serpentin, les fils et les fixations sont encore visibles.
Chez AirGreen, nous appliquons cette même rigueur à nos installations de PTAC, thermopompes, climatiseurs muraux et systèmes centraux à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud. Nous adaptons chaque installation CVAC au bâtiment plutôt que d’imposer une méthode identique à toutes les propriétés.
