Remplacement d’un appareil autonome dans un emplacement où chaque dégagement comptait
À Sainte-Madeleine, nous sommes intervenus sur une installation de PTAC TRANE ProSpace aménagée directement sous une fenêtre, près d’une porte vitrée donnant accès à un balcon et à quelques centimètres d’une plinthe électrique. Cette disposition compacte illustre bien la réalité de nombreux appartements, condos et bâtiments multilogements : l’espace disponible pour le système de chauffage et de climatisation est défini par l’architecture existante, et non l’inverse.
Le TRANE ProSpace occupe ici une ouverture murale située entre un mur latéral et la porte-fenêtre. Sa partie supérieure diffuse l’air traité vers la pièce, tandis que sa grande grille frontale assure la reprise d’air. Le panneau de commande est intégré sur le dessus, du côté droit, sous un couvercle portant le logo TRANE.
À première vue, ce type de projet pourrait ressembler à un simple remplacement d’appareil. En pratique, une installation de PTAC demande une série de validations précises : dimensions du manchon mural, alimentation électrique, pente vers l’extérieur, état de la grille arrière, circulation de l’air, proximité des sources de chaleur et accès futur aux filtres.
Chez AirGreen, nous considérons tous ces éléments avant de confirmer qu’un nouvel appareil peut être installé dans une ouverture existante.
Pourquoi un PTAC convenait à cette pièce de Sainte-Madeleine
Un PTAC, ou appareil terminal autonome de climatisation et de chauffage, réunit dans un seul châssis les principales composantes nécessaires au traitement de l’air d’une pièce. Il ne possède pas d’unité extérieure séparée comme une thermopompe murale traditionnelle.
La partie arrière du PTAC traverse le mur et échange la chaleur avec l’extérieur. La partie intérieure reprend l’air de la pièce, le filtre, le refroidit ou le chauffe selon la configuration de l’appareil, puis le redistribue par la grille supérieure.
Cette solution est particulièrement adaptée lorsque le propriétaire souhaite :
- conserver une ouverture murale déjà aménagée;
- éviter l’installation de conduites frigorifiques visibles;
- contrôler indépendamment la température d’une pièce;
- limiter les travaux dans les murs;
- remplacer un ancien appareil autonome;
- ne pas installer de condenseur séparé sur le balcon ou la façade;
- préserver l’accès à une porte extérieure adjacente.
Dans ce projet, la présence de la porte vitrée à droite réduisait considérablement les possibilités. Un appareil mural de grandes dimensions ou une installation empiétant sur le passage aurait nui à l’utilisation normale de la pièce. Le PTAC permettait de concentrer le chauffage et la climatisation dans l’ouverture déjà prévue sous la fenêtre.
Ce que l’image révèle sur la configuration existante

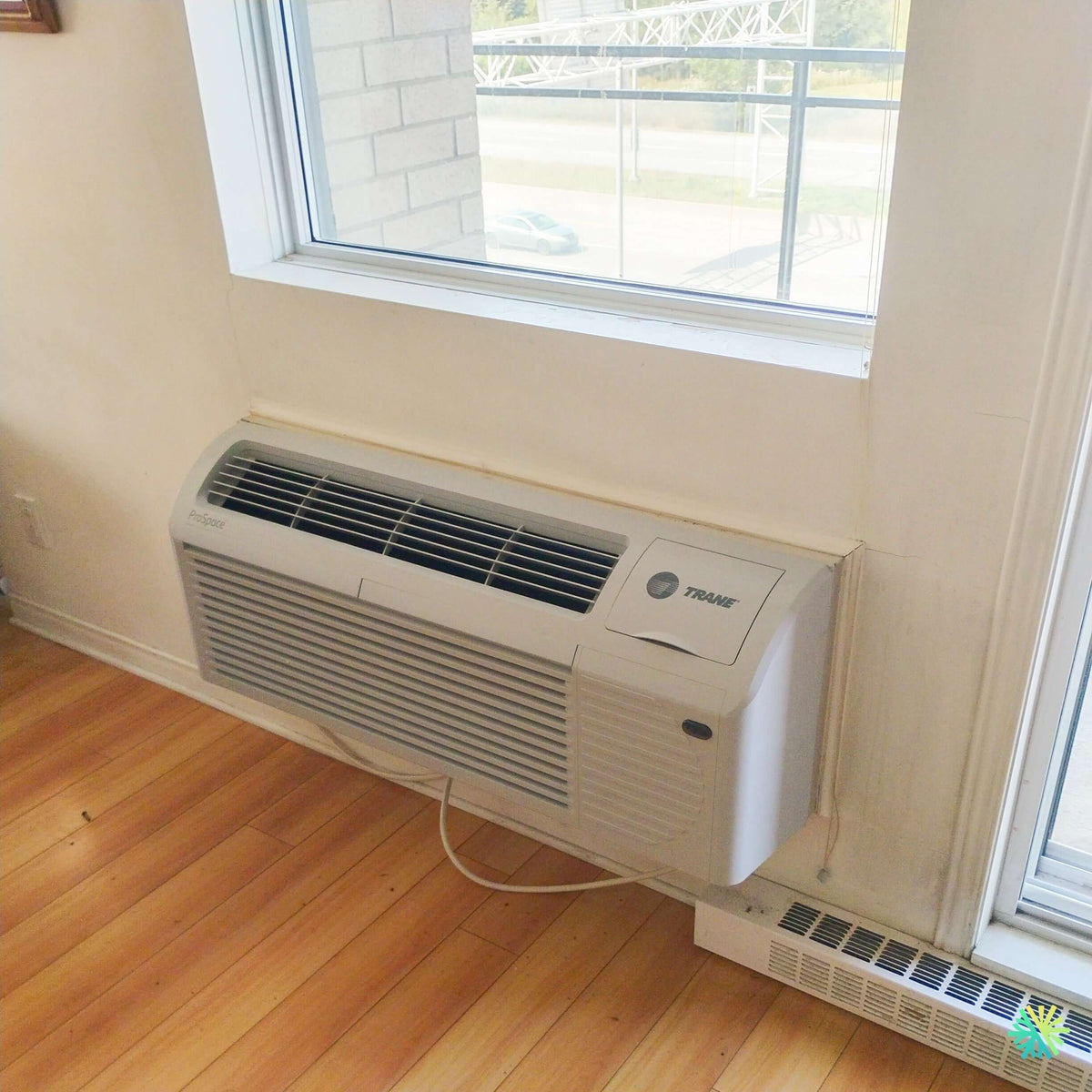

La photographie montre un environnement résidentiel avec plancher de bois, fenêtre de grande dimension, porte-fenêtre et plinthe électrique longeant le bas du mur.
Le TRANE ProSpace est installé à faible hauteur, comme la majorité des PTAC. Son châssis s’intègre dans un manchon qui traverse le mur extérieur. La façade intérieure est légèrement arrondie, avec une grande grille horizontale au centre et une sortie d’air orientée vers le haut.
Plusieurs contraintes étaient visibles :
- très peu d’espace entre l’unité et le mur de droite;
- proximité immédiate de la porte du balcon;
- plinthe électrique passant sous le côté droit de l’appareil;
- fenêtre placée directement au-dessus;
- cordon d’alimentation apparent;
- absence d’espace pour un meuble devant le système;
- finition murale devant s’ajuster au contour du PTAC.
Cette configuration demandait une installation stable et précise. L’unité ne devait ni toucher le cadrage de la porte, ni exercer de pression sur la finition du mur, ni bloquer la convection naturelle de la plinthe électrique.
Une implantation près d’une porte-fenêtre à traiter avec précision
Installer un PTAC près d’une porte extérieure crée plusieurs enjeux particuliers. La porte doit continuer à s’ouvrir librement et le passage doit demeurer sécuritaire.
Nous devons aussi tenir compte des variations de température près du vitrage. Une grande porte-fenêtre peut représenter une charge thermique importante en été lorsque le soleil frappe directement le verre. En hiver, elle peut être une source de déperdition de chaleur, surtout si les joints sont vieillissants ou si le vitrage est moins performant.
Le système se trouve donc dans une zone où les besoins en chauffage et en climatisation peuvent être élevés. Cela ne signifie pas qu’il faut automatiquement choisir l’appareil ayant la plus grande capacité en BTU. Une puissance excessive peut provoquer des cycles courts, tandis qu’une capacité insuffisante peut obliger l’unité à fonctionner presque continuellement.
Pour choisir correctement la capacité, nous considérons notamment :
- la superficie de la pièce;
- la hauteur du plafond;
- la surface vitrée;
- l’orientation de la fenêtre et de la porte;
- le niveau d’isolation;
- l’étage du logement;
- les infiltrations d’air;
- le nombre d’occupants;
- l’usage de la pièce;
- la présence de chauffage électrique complémentaire.
Le numéro de modèle complet et la capacité exacte du TRANE ProSpace ne sont pas suffisamment lisibles sur la photographie. Nous évitons donc d’attribuer une puissance précise uniquement à partir de la dimension extérieure de l’appareil.
Le manchon mural : la composante souvent négligée lors d’un remplacement
Lorsqu’un ancien PTAC est remplacé, la première question ne devrait pas être uniquement : « Le nouvel appareil a-t-il la même largeur? »
Le manchon mural constitue une partie essentielle de l’installation. Il supporte le châssis, sépare l’intérieur de l’extérieur et dirige l’air vers la grille arrière. Son état influence directement le rendement du système.
Nous vérifions :
- la largeur et la hauteur intérieures;
- la profondeur du mur;
- l’état de la tôle;
- la présence de corrosion;
- la stabilité du manchon;
- les joints autour de l’ouverture;
- la compatibilité avec la grille extérieure;
- la pente vers l’extérieur;
- l’absence de déformation.
Deux appareils de dimensions générales similaires peuvent utiliser des trajectoires d’air différentes. La grille arrière doit permettre à l’air extérieur d’entrer et de sortir sans recirculation excessive.
Une grille mal adaptée peut renvoyer l’air chaud expulsé vers l’entrée d’air du condenseur. Le compresseur travaille alors dans des conditions plus difficiles, particulièrement pendant les journées chaudes. Cette situation peut diminuer la capacité de climatisation et augmenter les risques d’arrêt sur protection.
La pente vers l’extérieur et l’évacuation de la condensation
En mode climatisation, l’échangeur intérieur retire l’humidité de l’air. L’eau condensée doit demeurer dans les zones prévues par le fabricant et être dirigée vers l’extérieur selon la conception de l’appareil.
Le manchon du PTAC doit généralement présenter une légère inclinaison vers l’extérieur. Cette pente est discrète, mais essentielle.
Une pente incorrecte peut entraîner :
- un écoulement d’eau sur le plancher;
- une accumulation d’humidité dans le mur;
- des traces sous l’appareil;
- une détérioration des moulures;
- des odeurs;
- de la corrosion;
- un fonctionnement bruyant causé par l’eau accumulée.
Dans une pièce avec plancher de bois comme celle visible sur la photographie, toute fuite doit être prise au sérieux. Même une petite quantité d’eau répétée peut affecter les lames, les joints et le bas du mur.
Nous vérifions donc le positionnement de l’appareil avant de considérer l’installation CVAC terminée.
L’étanchéité autour du PTAC dans le climat québécois
Un PTAC traverse l’enveloppe du bâtiment. Une installation mal étanchée peut créer une ouverture permanente entre l’intérieur et l’extérieur, même lorsque l’appareil est arrêté.
À Sainte-Madeleine, comme ailleurs en Montérégie et dans le Grand Montréal, les écarts de température entre les saisons sont importants. Une infiltration autour du manchon peut causer un inconfort notable en hiver.
Les signes possibles comprennent :
- courant d’air autour de la façade;
- mur froid près de l’unité;
- condensation sur la finition intérieure;
- odeurs provenant de l’extérieur;
- entrée de poussière ou d’insectes;
- augmentation des besoins de chauffage;
- formation de givre dans certaines conditions.
Nous portons une attention particulière aux jonctions entre le manchon, le mur, la grille extérieure et la façade intérieure. Le panneau décoratif ne doit jamais être considéré comme l’unique barrière contre les infiltrations.
La proximité de la plinthe électrique
La plinthe électrique visible sous le côté droit du PTAC constitue une autre particularité importante de cette installation.
Une plinthe chauffe l’air par convection. L’air froid entre par les ouvertures inférieures, se réchauffe à l’intérieur, puis ressort par le dessus. Une obstruction peut réduire cette circulation et créer une concentration de chaleur.
Nous devons donc éviter que :
- le PTAC bloque les sorties d’air de la plinthe;
- le cordon électrique repose sur la plinthe;
- un rideau couvre simultanément les deux appareils;
- la chaleur de la plinthe influence la sonde du PTAC;
- les deux systèmes chauffent continuellement à une consigne élevée;
- des objets soient placés entre le PTAC et la porte.
La photo montre que la plinthe passe partiellement sous l’appareil avant de continuer vers la porte-fenêtre. Cette situation exige une vérification des dégagements et une utilisation réfléchie du chauffage.
Comment coordonner le PTAC et la plinthe
Lorsque le PTAC offre un mode chauffage, la plinthe peut être utilisée comme appoint, selon les caractéristiques du modèle et les besoins du logement.
Une stratégie courante consiste à régler la plinthe légèrement sous la température demandée au PTAC. Elle intervient alors seulement lorsque le système principal n’arrive plus à maintenir la consigne.
La stratégie exacte dépend toutefois :
- du type de chauffage intégré au ProSpace;
- de la capacité de l’appareil;
- de la température extérieure;
- du confort recherché;
- du coût d’utilisation;
- de l’isolation de la pièce.
Un thermostat de plinthe placé très près du PTAC peut aussi recevoir directement son air chaud. Il faut en tenir compte lorsque les deux appareils semblent fonctionner de manière irrégulière.
Mise en service du TRANE ProSpace et conseils pour conserver son rendement
Une fois le châssis installé dans son manchon, nous procédons à la mise en service. Cette étape ne se limite pas à confirmer que l’appareil s’allume.
Contrôle du débit d’air
Nous vérifions que l’air est repris correctement par la grande grille frontale et qu’il est diffusé de façon régulière par la sortie supérieure.
Le dessus du PTAC doit rester dégagé. Un rideau, un store ou un objet placé trop près peut rabattre l’air directement contre la fenêtre.
Cela peut provoquer :
- une mauvaise distribution dans la pièce;
- une recirculation de l’air traité;
- une lecture imprécise de la température;
- des cycles plus longs;
- un refroidissement ou un chauffage inégal;
- une consommation inutile.
Dans cette installation, la fenêtre se trouve directement au-dessus de l’unité. Nous recommandons donc de ne pas laisser un store descendre sur la grille de soufflage lorsque le PTAC fonctionne.
Vérification des commandes
Le panneau de commande du TRANE ProSpace se trouve sous un couvercle sur le dessus de la façade. Cette disposition protège les commandes tout en permettant un accès rapide.
Selon la version de l’appareil, les réglages peuvent inclure :
- choix du mode;
- température;
- vitesse du ventilateur;
- chauffage;
- climatisation;
- ventilation;
- fonctionnement automatique.
Nous expliquons au client la différence entre les modes afin d’éviter les réglages contradictoires.
Le mode ventilation, par exemple, ne produit pas nécessairement de climatisation. Il fait circuler l’air sans activer le compresseur. Cette fonction peut être utile pour brasser l’air, mais elle ne remplace pas le mode refroidissement pendant une journée chaude.
Contrôle des bruits et des vibrations
Le compresseur d’un PTAC se trouve dans le même châssis que les composantes intérieures. Le niveau sonore est donc généralement plus perceptible que celui d’une thermopompe murale dont le compresseur est installé dehors.
Un fonctionnement normal ne devrait cependant pas produire :
- claquement métallique;
- frottement constant;
- vibration importante de la façade;
- cognement au démarrage;
- sifflement électrique;
- bourdonnement anormal;
- résonance excessive dans le mur.
Nous observons le comportement de l’appareil au démarrage, pendant la ventilation et lors de l’activation du compresseur. Une vibration peut provenir d’un châssis mal assis, d’une façade mal fixée ou d’un élément en contact avec le manchon.
Inspection du cordon et de l’alimentation
Le cordon d’alimentation est visible devant le bas de l’appareil. Il doit être positionné de façon à ne pas devenir un obstacle et à ne pas entrer en contact avec la plinthe électrique.
Un PTAC ne devrait pas être alimenté au moyen d’une rallonge domestique. Le circuit doit correspondre aux exigences de la plaque signalétique.
Nous vérifions notamment :
- la tension;
- le type de prise;
- l’état de la fiche;
- la capacité du circuit;
- la protection électrique;
- l’absence de surchauffe;
- l’intégrité du cordon.
La puissance électrique requise peut varier selon la présence d’un élément de chauffage. Deux appareils similaires en apparence peuvent nécessiter des circuits différents.
Accès aux filtres et entretien courant
La grande grille frontale du TRANE ProSpace contient ou protège les zones de filtration et de reprise d’air. Ces éléments doivent rester accessibles.
L’entretien CVAC de base comprend généralement :
- le retrait des filtres;
- leur nettoyage ou remplacement selon leur type;
- le dépoussiérage de la grille;
- l’inspection visuelle de l’échangeur;
- la vérification des bruits;
- la surveillance de la condensation;
- l’observation de la prise et du cordon.
La fréquence dépend de l’environnement. Une pièce occupée quotidiennement, la présence d’animaux, des rénovations ou une utilisation intensive peuvent nécessiter des nettoyages plus rapprochés.
Pourquoi un filtre sale affecte rapidement un PTAC
Le ventilateur doit faire passer l’air à travers le filtre et la batterie intérieure. Lorsque le filtre est obstrué, le débit diminue.
Les conséquences possibles sont :
- climatisation moins efficace;
- chauffage inégal;
- cycles prolongés;
- bruit d’air plus marqué;
- accumulation de poussière sur l’échangeur;
- risque de gel de la batterie dans certaines conditions;
- augmentation de la consommation.
Nettoyer les filtres est l’un des gestes les plus simples pour préserver le rendement d’un PTAC.
Les erreurs fréquentes à éviter
Notre expérience avec les installations autonomes à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud nous permet d’identifier plusieurs erreurs récurrentes.
-
Choisir un appareil uniquement parce qu’il entre dans l’ouverture.
La compatibilité du manchon, de la grille extérieure et de l’alimentation doit aussi être confirmée. -
Négliger la pente vers l’extérieur.
Une mauvaise inclinaison peut causer des fuites intérieures. -
Placer un meuble devant la façade.
La reprise d’air devient insuffisante. -
Laisser un rideau devant la sortie d’air.
Le confort dans la pièce diminue et l’air recircule près de la fenêtre. -
Utiliser une rallonge.
L’appareil doit être branché selon les exigences du fabricant. -
Faire fonctionner la plinthe et le PTAC sans coordination.
Les systèmes peuvent se nuire ou consommer inutilement. -
Ignorer une vibration nouvelle.
Un bruit inhabituel peut signaler une façade desserrée, un ventilateur encrassé ou un châssis mal positionné. -
Attendre avant de faire vérifier une fuite d’eau.
Le mur et le plancher peuvent subir des dommages. -
Remplacer l’appareil sans inspecter la grille extérieure.
Une grille incompatible peut réduire fortement le rendement.
Efficacité énergétique et admissibilité aux subventions
L’efficacité exacte d’un PTAC dépend du modèle complet, de sa capacité, de son type de chauffage et de son année de fabrication.
Le nom TRANE ProSpace ne permet pas, à lui seul, de confirmer :
- le nombre de BTU;
- le rendement énergétique;
- la capacité de chauffage;
- la présence d’une thermopompe;
- le numéro de certification;
- l’admissibilité à un programme d’aide.
Les programmes de subventions au Québec visent souvent des catégories précises de thermopompes et exigent un modèle inscrit dans une liste reconnue. Un PTAC offrant du chauffage et de la climatisation n’est pas automatiquement admissible aux mêmes aides qu’un système mural bibloc ou qu’une thermopompe centrale.
Nous recommandons de vérifier le numéro de modèle complet, la référence AHRI lorsqu’elle existe et les exigences du programme en vigueur avant de calculer une aide financière.
Une solution adaptée aux bâtiments multilogements
Les PTAC sont fréquents dans les immeubles où chaque logement ou chaque pièce doit disposer de son propre système.
Pour un gestionnaire immobilier, cette configuration offre plusieurs avantages :
- contrôle individuel par les occupants;
- absence de réseau central;
- remplacement possible pièce par pièce;
- accès intérieur pour une partie de l’entretien;
- réutilisation des ouvertures existantes;
- réduction des conduites visibles sur la façade.
Elle comporte aussi des responsabilités. Les manchons, grilles extérieures, joints d’étanchéité et systèmes de drainage doivent être inspectés périodiquement. Remplacer uniquement le châssis sans vérifier le reste de l’installation peut déplacer le problème plutôt que le résoudre.
Le résultat de notre intervention à Sainte-Madeleine
L’installation du PTAC TRANE ProSpace à Sainte-Madeleine devait respecter une zone très compacte entre la fenêtre, la porte-fenêtre et la plinthe électrique.
Nous avons tenu compte :
- de l’ouverture murale existante;
- du positionnement de l’appareil;
- de l’accès aux commandes;
- de la circulation d’air;
- de la proximité du chauffage électrique;
- de l’alimentation;
- de la stabilité du châssis;
- de la gestion de la condensation;
- de l’entretien futur.
Le ProSpace s’intègre sous la fenêtre sans occuper l’espace central de la pièce. Sa façade reste accessible et la porte adjacente peut continuer à être utilisée normalement.
Cette installation démontre qu’un PTAC peut représenter une solution pratique, à condition que son intégration soit évaluée dans son ensemble. Les dimensions visibles ne constituent qu’une partie du travail. La compatibilité technique, la sécurité électrique, l’étanchéité et la qualité de la mise en service déterminent la fiabilité du résultat.
