À Terrebonne, la charpente de l’entretoit a dicté toute la géométrie de cette installation MIDEA EVOX G3
Cette installation réalisée par AirGreen à Terrebonne montre une facette très concrète du métier de technicien CVAC : parfois, le défi principal n’est pas de choisir où placer la machine dans un grand local mécanique, mais de réussir à intégrer un système central complet entre les éléments structuraux d’un entretoit existant, sans compromettre le débit d’air, le drainage ni l’accès futur aux composantes.

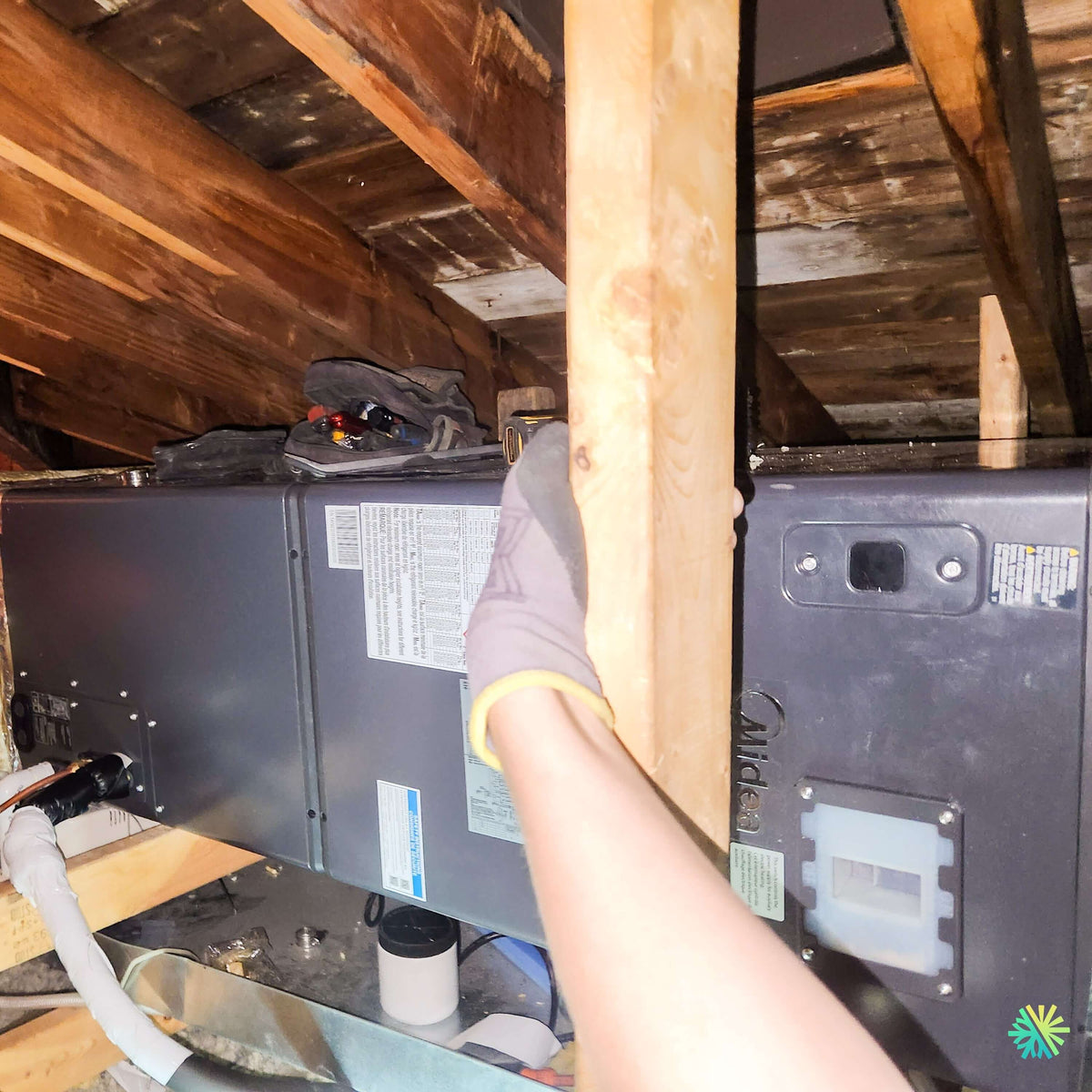

La photographie prise pendant les travaux est particulièrement parlante. La fournaise électrique MIDEA EVOX G3 est installée horizontalement sous la toiture, entourée d’une charpente de bois qui laisse très peu de liberté de mouvement. Un montant vertical se trouve directement devant la zone de travail et notre technicien doit littéralement intervenir autour de celui-ci pour terminer les raccordements et vérifications.
Nous voyons également sous l’appareil un grand bac métallique de protection, particulièrement pertinent dans un entretoit, ainsi que les conduites et raccordements situés à une extrémité de l’unité. La configuration est compacte, mais les panneaux principaux et les points techniques doivent néanmoins rester suffisamment accessibles pour permettre l’installation, la mise en service et éventuellement l’entretien CVAC.
Midea présente l’EVOX G3 comme une plateforme de système central à conduits, conçue précisément pour faciliter la modernisation du chauffage résidentiel.
Une installation horizontale qui évite de lutter contre la structure de la maison
Dans un sous-sol dégagé, une fournaise électrique centrale est fréquemment installée verticalement. À Terrebonne, cette orientation aurait été beaucoup moins pratique.
La hauteur disponible diminue rapidement sous la pente de la toiture, tandis que les pièces de bois structurales occupent une portion importante de l’espace. Nous avons donc utilisé une configuration horizontale permettant à l’EVOX G3 de suivre la géométrie de l’entretoit.
Cette possibilité fait partie des caractéristiques les plus utiles de la plateforme. Midea prévoit plusieurs orientations : upflow, downflow, horizontal gauche, horizontal droite et configurations basses de type low-boy, pour un total de six possibilités d’installation présentées dans la documentation.
Dans un chantier comme celui-ci, cette polyvalence n’est pas une simple commodité. Elle peut éviter des modifications beaucoup plus importantes aux conduits ou à la structure du bâtiment.
Une conception modulaire particulièrement adaptée aux espaces difficiles d’accès
Avant de raccorder une machine dans un grenier ou un entretoit, il faut d’abord réussir à l’y transporter.
C’est un détail que les propriétaires voient rarement lors de la comparaison de deux systèmes centraux. Pourtant, une unité monobloc lourde peut devenir extrêmement difficile à déplacer lorsque l’accès se fait par une petite ouverture et qu’il faut ensuite contourner des poutres, des chevrons et des conduits.
La conception EVOX G3 utilise un assemblage modulaire que Midea décrit comme Block N Lock. Le fabricant souligne spécifiquement que cette architecture facilite le transport des unités dans des endroits complexes comme les entretoits et sous-sols, tout en permettant plusieurs configurations une fois l’équipement rendu à destination.
À Terrebonne, cette philosophie de conception est directement pertinente : la photo montre un espace dans lequel chaque déplacement doit être planifié autour de la charpente.
Le technicien doit encore pouvoir travailler une fois l’appareil en place
Une erreur courante consiste à vérifier uniquement si la machine peut physiquement entrer dans l’espace.
Pour nous, ce n’est pas suffisant.
Une installation CVAC professionnelle doit aussi permettre de :
- retirer les panneaux nécessaires;
- atteindre les composantes électriques;
- accéder au ventilateur;
- vérifier le serpentin;
- inspecter les lignes frigorifiques;
- intervenir sur le drainage;
- remplacer un filtre;
- réaliser un diagnostic plusieurs années après l’installation.
La photo de Terrebonne permet de comprendre immédiatement ce problème. L’unité passe dans l’entretoit, mais une importante pièce de charpente se trouve devant la zone de service. Notre positionnement devait donc tenir compte de cette contrainte dès le départ.
Il est beaucoup plus facile de prévoir ces dégagements pendant l’installation que de découvrir, lors d’une panne plusieurs années plus tard, qu’une composante ne peut pas être retirée.
Le bac métallique sous l’unité : un détail particulièrement important dans un entretoit
Sous la MIDEA EVOX G3, nous distinguons clairement une grande surface métallique formant une protection sous l’appareil.
Dans une installation située au-dessus des espaces habitables, la gestion de l’eau de condensation mérite une attention particulière.
Lorsque le système fonctionne en climatisation, le serpentin intérieur devient froid. L’humidité de l’air se condense sur celui-ci et doit être évacuée correctement.
Dans un sous-sol, une petite fuite est parfois remarquée rapidement sur un plancher de béton. Dans un entretoit, une fuite peut atteindre :
- l’isolant;
- le bois;
- les matériaux du plafond;
- les finis des pièces situées en dessous.
Nous traitons donc le drain de condensat, son parcours et la protection sous l’équipement comme des éléments essentiels du projet, et non comme des accessoires à régler à la fin de l’installation.
Une « fournaise électrique » qui travaille avec une thermopompe centrale
Le terme fournaise électrique MIDEA EVOX G3 correspond bien à la façon dont plusieurs propriétaires québécois désignent leur unité intérieure centrale.
Techniquement, l’appareil fait partie d’un système de traitement d’air central pouvant être associé à une thermopompe à vitesse variable et à du chauffage électrique auxiliaire.
La logique de fonctionnement est importante.
Pendant une grande partie de l’hiver, la thermopompe peut produire la chaleur nécessaire à la maison. Le chauffage électrique peut ensuite servir d’appoint lorsque les besoins dépassent ce que la thermopompe doit fournir seule ou lorsque la stratégie de commande demande de la relève.
Midea prévoit notamment des modules de chauffage auxiliaire pouvant aller jusqu’à 25 kW, avec des possibilités de réglage et d’activation par étapes selon la configuration.
Le fait qu’un élément de 25 kW soit disponible ne signifie toutefois jamais que toutes les maisons devraient recevoir 25 kW.
Chez AirGreen, nous devons considérer la charge de chauffage du bâtiment, la capacité de la thermopompe, l’alimentation électrique disponible et les protections requises.
Chauffage jusqu’à -30 °C : pourquoi cette caractéristique compte à Terrebonne
Une thermopompe centrale au Québec doit être évaluée selon son comportement pendant les vraies conditions hivernales.
La documentation EVOX G3 indique un fonctionnement continu annoncé jusqu’à -30 °C. Midea présente également, sur la base de ses essais de système, une capacité pouvant atteindre 100 % autour de -25 °C, avec un COP pouvant atteindre environ 1,9 dans ces conditions.
Le COP est particulièrement utile pour comprendre le principe d’une thermopompe. Un COP supérieur à 1 signifie que le système fournit davantage d’énergie thermique que la quantité d’électricité directement consommée par son cycle frigorifique.
C’est précisément ce qui différencie le chauffage par thermopompe du chauffage purement résistif.
Dans une résidence de Terrebonne ou ailleurs sur la Rive Nord, l’objectif consiste donc à exploiter la thermopompe efficacement tout en conservant la relève électrique nécessaire aux conditions de pointe.
Quelle capacité en BTU a été installée ici?
Nous pourrions être tentés d’estimer la capacité de cette EVOX G3 à partir des dimensions de son cabinet. Ce ne serait pas suffisamment précis.
La plaque technique est visible sur la photographie, mais elle est partiellement masquée par la position du technicien et par un élément de charpente. Le numéro complet du modèle ne peut pas être lu avec suffisamment de certitude pour attribuer un tonnage précis à cette installation.
La documentation Midea répertorie plusieurs tailles d’EVOX G3, notamment 18 000, 24 000, 30 000, 36 000, 48 000 et 54 000 BTU/h, selon la combinaison d’unité intérieure et extérieure.
Pour un propriétaire, cette distinction est importante : la bonne puissance n’est pas simplement « la plus grosse qui entre dans l’entretoit ».
Nous considérons notamment :
- les pertes thermiques de la maison;
- la superficie;
- l’isolation;
- la fenestration;
- l’exposition du bâtiment;
- la capacité du réseau de conduits;
- le débit d’air requis;
- la puissance de chauffage nécessaire par grand froid.
Des rendements variables selon la combinaison exacte
La plateforme EVOX G3 atteint, selon les combinaisons répertoriées par Midea, des performances allant jusqu’à 19 SEER2, 12,5 EER2, 10,8 HSPF2 et un COP à -15 °C pouvant atteindre 2,14.
Cependant, ces valeurs sont des maximums de gamme.
Le tableau technique démontre que les performances diffèrent entre les capacités. Les modèles de 18 000, 24 000, 30 000, 36 000, 48 000 et 54 000 BTU/h ne partagent pas tous exactement le même SEER2 ou HSPF2.
Nous devons donc toujours utiliser la combinaison précise unité intérieure + unité extérieure pour déterminer les performances officielles.
Ce chantier à Terrebonne rappelle que le débit d’air et l’entretien comptent autant que la fiche technique
Dans un réseau central, la fournaise ne travaille jamais seule
Une nouvelle MIDEA EVOX G3 peut posséder un excellent moteur de ventilation, mais l’air doit encore circuler à travers un réseau complet.
Sur une installation centrale, nous devons regarder :
- le retour d’air;
- le filtre;
- le serpentin;
- le ventilateur;
- les transitions métalliques;
- les conduits principaux;
- les dérivations;
- les grilles de soufflage.
Chaque restriction augmente la pression que le ventilateur doit combattre.
Une mauvaise performance attribuée à la « thermopompe » peut parfois provenir d’un filtre trop restrictif, d’un conduit sous-dimensionné ou d’une distribution mal équilibrée.
Computational Constant Airflow 2.0 : une technologie intéressante en rénovation
L’EVOX G3 utilise ce que Midea appelle Computational Constant Airflow 2.0.
Selon le fabricant, cette technologie permet au système d’ajuster la puissance du moteur et sa vitesse afin de mieux maintenir le débit malgré des changements de résistance dans le réseau. La documentation présente une capacité pouvant atteindre 1,2 po de colonne d’eau de pression statique dans les conditions indiquées.
Midea prévoit également jusqu’à 60 niveaux d’ajustement du débit d’air.
Cette flexibilité devient particulièrement intéressante lorsque nous installons une unité moderne sur un réseau de conduits existant à Terrebonne, Laval, Montréal, Longueuil, sur la Rive Nord ou sur la Rive Sud.
Elle ne doit toutefois pas servir à cacher un mauvais réseau. Si un conduit est sérieusement restrictif, nous devons corriger le problème mécanique plutôt que compter uniquement sur le ventilateur.
Filtration MERV 13 : plus de filtration exige aussi une bonne gestion de la pression
Midea prévoit un module pouvant recevoir des filtres MERV 13 de 1, 2 ou 4 pouces, selon la configuration. La documentation mentionne notamment la capture accrue des poussières, pollens, particules et poils ou squames d’animaux.
Un filtre plus performant peut toutefois créer davantage de résistance à l’air.
C’est pourquoi nous cherchons toujours un équilibre entre :
qualité de filtration + débit d’air + surface filtrante + pression statique.
Choisir uniquement le chiffre MERV le plus élevé sans tenir compte du système n’est pas une bonne méthode.
Des options de contrôle utiles lorsque le câblage traverse une maison existante
Faire passer un nouveau câble dans un entretoit est une chose. Descendre ensuite ce câble jusqu’au thermostat à travers des murs finis peut devenir beaucoup plus complexe.
Midea a prévu plusieurs architectures de commande pour l’EVOX G3, notamment la communication 485 ainsi que certaines configurations utilisant un thermostat tiers conventionnel 24 V. La plateforme peut aussi employer une communication adaptée entre certains éléments EVOX.
Cette souplesse peut aider lors d’une modernisation, mais nous validons toujours la compatibilité réelle des composantes avant de décider quel mode de contrôle utiliser.
R454B : la génération A2L de l’EVOX G3
La documentation fournie pour l’EVOX G3 indique l’utilisation du réfrigérant R454B, classé A2L, avec un potentiel de réchauffement planétaire annoncé par Midea de 466.
Pour nos techniciens, cette évolution implique l’utilisation de méthodes et d’équipements adaptés aux réfrigérants A2L ainsi que le respect des exigences du fabricant.
Dans une installation comme celle de Terrebonne, les lignes frigorifiques doivent également être acheminées soigneusement à travers un espace où les pièces de bois et les autres installations limitent le trajet disponible.
Les erreurs que nous cherchons particulièrement à éviter dans un entretoit
Installer l’unité sans réfléchir au prochain appel de service
Une machine peut entrer dans l’espace tout en étant pratiquement impossible à réparer.
Nous vérifions donc les panneaux, les dégagements et la possibilité d’atteindre les composantes importantes.
Négliger la protection contre l’eau
Une installation au-dessus d’un plafond exige une gestion rigoureuse des condensats. Le bac visible sous l’appareil de Terrebonne illustre très bien l’importance accordée à cette zone du chantier.
Écraser les conduits pour gagner quelques centimètres
Un entretoit manque souvent d’espace, mais déformer ou comprimer les conduits pour faciliter le passage peut réduire considérablement le débit d’air.
Choisir trop de chauffage auxiliaire
Le système peut accepter des puissances électriques importantes, mais celles-ci doivent correspondre au calcul de charge et à la capacité du panneau électrique.
Supposer que toutes les EVOX G3 possèdent la même efficacité
Le SEER2, le HSPF2 et la capacité de chauffage dépendent de la combinaison précise des modèles.
LogisVert : l’admissibilité ne peut pas être déterminée seulement avec le nom EVOX G3
Pour les installations effectuées au Québec à compter du 26 novembre 2025, Hydro-Québec indique que les thermopompes doivent notamment être certifiées ENERGY STAR pour être admissibles à une aide financière LogisVert. Le programme utilise une liste et un outil de recherche permettant de vérifier les appareils admissibles selon la date d’installation et la situation du propriétaire.
Il faut donc vérifier la combinaison exacte de l’appareil intérieur et de la thermopompe extérieure, ainsi que les conditions du programme applicables au projet.
Dans le cas de notre photo à Terrebonne, le numéro complet de l’unité intérieure n’est pas suffisamment lisible et l’unité extérieure n’est pas montrée. Nous ne pouvons donc pas attribuer de façon fiable un montant LogisVert précis à ce chantier à partir de cette image seule.
C’est une distinction importante : MIDEA EVOX G3 désigne une gamme, tandis que l’admissibilité et le montant sont liés aux modèles précis et aux règles en vigueur à la date du projet.
Une installation qui montre le vrai travail derrière un système central
Cette photographie de Terrebonne est intéressante précisément parce qu’elle n’a pas été prise après avoir rangé les outils et fermé complètement le chantier.
Nous voyons encore le technicien dans l’entretoit, la structure autour de lui, l’appareil horizontal entre les pièces de bois et les différentes contraintes qui doivent être résolues avant la mise en service.
Pour nous, c’est une représentation fidèle d’une installation de fournaise électrique et de thermopompe centrale : le rendement annoncé par le fabricant n’est que le point de départ.
Pour obtenir un système réellement performant, nous devons aussi réussir :
- le positionnement de l’équipement;
- le support mécanique;
- le drainage;
- le raccordement aux conduits;
- le débit d’air;
- les raccordements frigorifiques;
- les commandes;
- le chauffage auxiliaire;
- l’accès pour le service.
À Terrebonne, comme dans nos projets à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud, nous cherchons à intégrer le système à la maison plutôt qu’à forcer la maison à s’adapter à une configuration standard.
C’est précisément dans un entretoit aussi serré que celui-ci que la différence entre simplement installer une machine et réaliser une véritable installation CVAC professionnelle devient la plus visible.
