Une installation sur toit à Montréal où la structure, le dégagement et la protection de la membrane deviennent aussi importants que la thermopompe
Cette installation de thermopompe centrale MIDEA EVOX G3 réalisée par AirGreen dans l’arrondissement de Mercier–Hochelaga-Maisonneuve, à Montréal, présente un défi très différent d’une installation conventionnelle au niveau du sol. Ici, l’unité extérieure est installée sur un toit plat, devant un mur de maçonnerie, avec une configuration spécialement pensée pour maintenir l’appareil surélevé tout en répartissant son poids et en protégeant la surface de toiture.

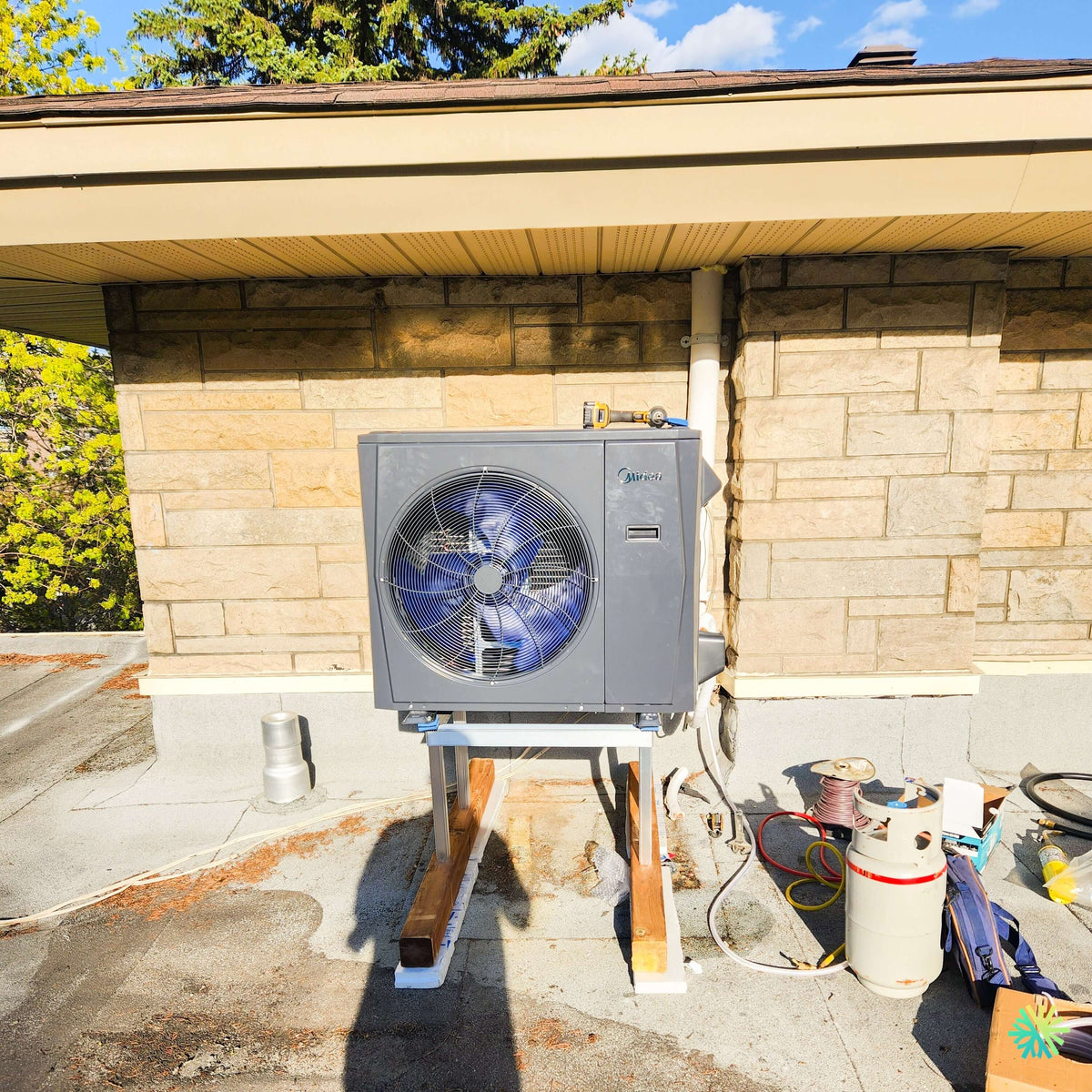

La photo du chantier montre clairement plusieurs éléments intéressants. Le condenseur MIDEA est posé sur une structure métallique, elle-même soutenue par de longues pièces de bois reposant sur des protections blanches. L’appareil est ainsi maintenu largement au-dessus de la toiture. À proximité, on distingue encore les outils de mise en service, les boyaux frigorifiques et une bonbonne utilisés pendant le travail technique. Nous sommes donc devant une photographie prise au cœur du chantier, avant le rangement final de la zone de travail.
Cette configuration raconte beaucoup sur notre métier. Lorsqu’une thermopompe centrale doit être installée sur un toit à Montréal, il ne suffit pas de trouver un espace vide et d’y déposer le condenseur. Nous devons réfléchir simultanément au poids, au vent, à l’accumulation de neige, au drainage du toit, à la membrane, aux vibrations, à l’accès de service, aux longueurs frigorifiques et au dégagement du ventilateur.
La MIDEA EVOX G3 est particulièrement intéressante dans ce contexte grâce à sa conception à soufflage horizontal et à sa technologie Inverter. La gamme couvre des capacités allant de 18 000 à 54 000 BTU/h et atteint, selon l’appariement, jusqu’à 19 SEER2, 12,5 EER2 et 10,8 HSPF2.
La capacité exacte de l’unité installée sur ce chantier ne peut toutefois pas être confirmée à partir de la photographie seule. Chez AirGreen, nous évitons d’attribuer arbitrairement une capacité en nous basant uniquement sur la taille du cabinet. L’information correcte provient toujours de la plaque signalétique et de l’appariement entre l’unité extérieure et l’appareil intérieur.
Pourquoi installer une thermopompe centrale sur le toit à Mercier–Hochelaga-Maisonneuve
Dans plusieurs propriétés de Montréal, particulièrement dans des quartiers urbains comme Mercier–Hochelaga-Maisonneuve, l’espace au sol est précieux.
Les cours peuvent être étroites. Les passages latéraux doivent rester libres. Les façades peuvent être proches d’une limite de propriété. Un balcon, une ruelle ou une aire de circulation peut empêcher l’installation d’un gros condenseur à un endroit conventionnel.
Le toit devient alors une solution intéressante, mais techniquement plus exigeante.
Une thermopompe installée sur un toit doit être positionnée de manière à :
- rester suffisamment surélevée par rapport à la neige;
- permettre une libre circulation de l’air;
- laisser accès aux panneaux de service;
- répartir correctement son poids;
- éviter d’endommager la membrane de toiture;
- maintenir un espace pour le drainage;
- limiter la transmission des vibrations;
- résister aux contraintes liées au vent;
- conserver un parcours frigorifique conforme aux limites du fabricant.
Dans cette installation, la hauteur du support est particulièrement visible. Il ne s’agit pas d’un petit support de quelques pouces : le condenseur est installé sur une structure substantielle qui le maintient loin de la surface du toit.
Les longues bases sous le support ne sont pas un détail esthétique
Sur la photo, la structure métallique ne repose pas directement sur la toiture. Elle est supportée par deux longues pièces de bois, elles-mêmes séparées de la surface par des éléments protecteurs.
Cette approche permet notamment de répartir la charge sur une plus grande surface plutôt que de concentrer tout le poids du système sur quelques petits points.
Sur un toit plat, cette question est importante.
Un support trop étroit peut créer des contraintes ponctuelles sur la couverture. Il peut aussi compliquer l’écoulement de l’eau ou s’enfoncer dans certains matériaux avec le temps.
Le choix exact du support dépend toujours de la structure du bâtiment et des conditions du site. Une installation extérieure réussie doit respecter à la fois les exigences de la thermopompe et celles de la toiture.
La surélévation aide à préparer la thermopompe pour l’hiver montréalais
La MIDEA EVOX G3 est conçue pour fonctionner en chauffage dans des températures très basses.
La documentation du fabricant indique un fonctionnement continu jusqu’à -30 °C. Elle présente également une performance pouvant atteindre 100 % de la capacité de chauffage à -25 °C, avec un COP pouvant atteindre 1,9 dans les conditions d’essai indiquées.
Installer une thermopompe capable de fonctionner jusqu’à -30 °C très près d’une toiture où la neige peut s’accumuler serait contradictoire.
Une machine performante en climat froid a besoin d’un environnement lui permettant de continuer à respirer.
À Montréal, un épisode de neige accompagné de vent peut créer des accumulations importantes à proximité d’un mur ou autour d’un obstacle. La hauteur du support donne davantage de marge avant que la neige ne se rapproche de l’entrée d’air et de la partie inférieure du condenseur.
Le dégivrage doit aussi pouvoir s’écouler
En chauffage, l’échangeur extérieur peut accumuler du givre. La thermopompe doit périodiquement effectuer un cycle de dégivrage.
Cela signifie qu’une certaine quantité d’eau peut être libérée autour et sous l’appareil.
Sur un toit, cette eau doit pouvoir s’éloigner correctement sans former une masse de glace directement sous le condenseur ni bloquer un drain de toiture.
Nous devons donc penser à la géométrie de l’installation avant même le démarrage de la machine.
Une bonne installation CVAC à Montréal tient compte de ce que l’appareil fera au mois de janvier, pas uniquement de ce à quoi il ressemble pendant une journée ensoleillée d’automne.
Une façade de ventilateur complètement dégagée
La MIDEA EVOX G3 photographiée dispose d’un ventilateur frontal à soufflage horizontal.
Dans cette configuration, la zone devant le ventilateur reste entièrement ouverte. Aucun parapet rapproché, panneau, grille ou équipement voisin ne bloque directement le rejet d’air.
Cette configuration est importante pour éviter une recirculation inutile.
Si l’air rejeté par la thermopompe frappe immédiatement un obstacle et revient vers l’échangeur, le système peut fonctionner dans des conditions moins favorables. En climatisation, il risque de réaspirer de l’air plus chaud; en chauffage, de l’air plus froid.
Le placement du condenseur doit donc toujours être étudié avec ses dégagements et non uniquement avec ses dimensions physiques.
Les outils visibles sur la photo racontent la phase de mise en service
Cette photo est particulièrement intéressante parce qu’elle ne montre pas seulement le résultat final : elle montre aussi une partie du travail technique.
À droite de l’installation, on distingue plusieurs boyaux, une bouteille et du matériel de chantier. Cela correspond à une phase où nos techniciens effectuent les raccordements, vérifications et opérations nécessaires avant de déclarer le système prêt à fonctionner.
Une thermopompe centrale ne devrait jamais être considérée comme terminée au moment où elle est simplement fixée sur son support.
La mise en service comprend notamment la vérification des raccordements frigorifiques, le contrôle de l’étanchéité, la préparation du circuit selon les procédures applicables, le raccordement électrique, les réglages du système et les essais de fonctionnement.
Avec une génération fonctionnant au R-454B, la rigueur de ces procédures est particulièrement importante.
La MIDEA EVOX G3 : une centrale Inverter conçue pour les remplacements, le climat froid et les réseaux de conduits existants
R-454B : la nouvelle génération de réfrigérant utilisée par EVOX G3
MIDEA indique que cette gamme utilise le R-454B, un réfrigérant de catégorie A2L dont le potentiel de réchauffement global annoncé dans la documentation est de 466.
Pour le propriétaire, ce changement est relativement discret : le système continue de chauffer et climatiser la maison par le réseau central.
Pour l’installateur, il implique cependant des méthodes et des équipements adaptés au type de réfrigérant utilisé.
Cela comprend la manipulation du circuit frigorifique, les vérifications d’étanchéité, les outils de service compatibles et le respect des procédures prévues pour cette génération d’équipements.
Une gamme de performances, et non un seul chiffre SEER2
Lorsqu’un client nous demande : « Combien de SEER2 fait l’EVOX G3? », la réponse correcte dépend du modèle.
Le tableau technique de MIDEA montre plusieurs combinaisons :
- 18 000 BTU/h : 19 SEER2, 12,5 EER2 et 10,1 HSPF2;
- 24 000 BTU/h : 18,6 SEER2, 12 EER2 et 10 HSPF2;
- 30 000 BTU/h en climatisation / 33 000 BTU/h en chauffage : 17,2 SEER2, 12 EER2 et 10,8 HSPF2;
- 36 000 BTU/h : 17,7 SEER2, 12 EER2 et 10 HSPF2;
- 48 000 BTU/h : 17,5 SEER2, 12 EER2 et 9,5 HSPF2;
- 54 000 BTU/h en climatisation / 55 000 BTU/h en chauffage : 17,5 SEER2, 12 EER2 et 9,5 HSPF2.
Ces données correspondent aux combinaisons répertoriées par MIDEA dans son tableau de performances.
C’est pourquoi nous ne choisissons jamais une thermopompe centrale simplement à partir du rendement maximal annoncé dans une publicité.
Le dimensionnement réel reste prioritaire.
La performance à -15 °C permet de mieux comprendre le comportement hivernal
Le même tableau indique également les capacités de chauffage et COP à environ -15 °C pour plusieurs modèles.
Par exemple, certaines combinaisons fournissent encore des dizaines de milliers de BTU/h dans ces conditions, avec des COP proches ou supérieurs à 2 selon la capacité.
Ces données sont beaucoup plus utiles pour une propriété de Mercier–Hochelaga-Maisonneuve qu’un chiffre de capacité nominale utilisé sans contexte.
Le choix d’une thermopompe centrale doit tenir compte de la charge de chauffage réelle du bâtiment aux basses températures.
L’appareil de traitement d’air EVOX G3 est pensé pour les rénovations
La partie intérieure du système, qui n’apparaît pas sur cette photographie extérieure, constitue une autre caractéristique intéressante de la gamme.
MIDEA a conçu l’EVOX G3 pour faciliter le remplacement d’installations centrales existantes. L’appareil intérieur peut reconnaître différentes tensions et la gamme prévoit des largeurs comparables à celles de nombreuses fournaises résidentielles, généralement comprises entre 14,5 et 21,5 pouces selon la capacité.
Dans les propriétés montréalaises, ce genre de détail peut faire une grande différence.
Les salles mécaniques de sous-sol ne sont pas toujours généreuses. Une nouvelle unité doit parfois prendre place entre des conduits déjà construits, un chauffe-eau, des tuyaux et une structure de plafond.
Une conception modulaire pour entrer dans les espaces difficiles
L’EVOX G3 utilise aussi une conception modulaire appelée Block N Lock.
MIDEA présente jusqu’à six orientations d’installation pour l’appareil intérieur : verticales, horizontales et configurations de faible hauteur. Les modules peuvent être séparés pour simplifier leur transport dans des escaliers, sous-sols et autres espaces contraignants.
Ce type de modularité est particulièrement utile à Montréal, où certaines maisons possèdent des accès de sous-sol beaucoup plus étroits que l’espace mécanique lui-même.
Le réseau de conduits doit pouvoir livrer le débit demandé
Une thermopompe centrale ne fonctionne jamais indépendamment de ses conduits.
Même une excellente machine peut offrir un résultat décevant si le réseau est trop restrictif, si les retours d’air sont insuffisants ou si le filtre crée une résistance excessive.
MIDEA intègre à cette plateforme la technologie Computational Constant Airflow 2.0. Elle vise à maintenir le débit en ajustant la vitesse et la puissance du ventilateur selon la pression rencontrée dans le réseau.
La documentation présente une capacité de fonctionnement jusqu’à environ 1,2 po de colonne d’eau de pression statique dans certaines conditions et un réglage du débit sur jusqu’à 60 niveaux.
Cette fonction ne rend pas un mauvais réseau de conduits acceptable, mais elle permet une adaptation beaucoup plus fine du système.
Filtration MERV 13 : oui, mais avec vérification du débit
L’EVOX G3 prévoit une option de filtration compatible avec des filtres MERV 13 de 1, 2 ou 4 pouces. La documentation mentionne notamment une meilleure captation de poussière, pollen, particules et poils d’animaux.
Nous devons néanmoins choisir la filtration en tenant compte de la pression statique.
Un filtre très performant, mais trop restrictif pour une installation donnée, peut réduire le débit d’air. C’est pourquoi nous vérifions toujours le comportement du réseau comme un ensemble.
Chauffage auxiliaire jusqu’à 25 kW
Pour les conditions de grand froid ou certains scénarios de chauffage, MIDEA prévoit des ensembles de chauffage auxiliaire en plusieurs étapes pouvant atteindre 25 kW. Leur activation peut être ajustée selon les besoins et les variations de température.
Dans une installation bien configurée, le chauffage auxiliaire vient compléter la thermopompe plutôt que prendre inutilement sa place.
La stratégie dépend du dimensionnement, de la capacité électrique de la propriété, du thermostat et des besoins thermiques de la maison.
Communication évoluée et compatibilité 24 V
L’EVOX G3 utilise également une communication pouvant fonctionner en Sub-1 GHz entre certains composants, ce qui permet dans certains cas d’éviter un nouveau câble de communication complet.
La gamme est aussi compatible avec des modes 485 ou 24 V et avec certaines configurations utilisant un thermostat tiers.
Pour un remplacement dans une propriété existante, cette flexibilité peut simplifier une installation lorsque l’accès entre l’appareil intérieur et l’extérieur est difficile.
Contrôle SmartHome et diagnostic
Avec le thermostat communicant MIDEA et l’application SmartHome, le système peut notamment offrir :
- programmation des horaires;
- réglage du confort;
- surveillance de la consommation;
- fonctions de diagnostic;
- mises à jour logicielles à distance;
- ajustements de température, débit et humidité selon la configuration.
Ces possibilités sont décrites dans la documentation EVOX G3.
Pour un système Inverter, la qualité du contrôle est importante parce que l’objectif est de faire moduler l’équipement plutôt que de provoquer des démarrages et arrêts inutiles.
Pourquoi le toit change complètement la façon de penser l’entretien
Une thermopompe au sol est relativement facile d’accès. Une installation sur toit exige davantage de planification pour le futur.
Nous devons penser aux techniciens qui devront revenir pour :
- nettoyer l’échangeur;
- mesurer les paramètres électriques;
- vérifier le circuit frigorifique;
- accéder aux panneaux;
- effectuer un diagnostic;
- intervenir sur le ventilateur ou les composants;
- inspecter les supports.
Le support visible sur cette installation laisse l’appareil surélevé et accessible sur ses côtés. La façade et les panneaux peuvent donc être atteints sans que l’unité soit enfermée dans une structure.
Une erreur à éviter : poser directement le condenseur sur la toiture
Déposer une unité extérieure directement sur une membrane constitue rarement une solution souhaitable.
Cela peut compliquer le drainage, transmettre davantage de vibrations, faciliter l’accumulation de débris autour de l’appareil et créer des zones de pression sur la couverture.
La photographie de ce chantier montre au contraire une installation où nous avons créé une véritable base structurée et surélevée.
La thermopompe est physiquement séparée de la toiture et les longues bases répartissent davantage les charges.
Subventions et admissibilité : le modèle exact reste déterminant
La brochure MIDEA présente cette gamme comme dépassant certaines exigences ENERGY STAR Most Efficient.
Pour le Québec, cela ne suffit toutefois pas à déterminer automatiquement l’aide financière applicable.
L’admissibilité à un programme comme LogisVert doit être vérifiée à partir de la combinaison réelle des modèles intérieur et extérieur, de la référence AHRI ou de la référence reconnue par le programme, ainsi que des règles en vigueur à la date de l’installation.
Nous évitons donc d’associer un montant précis à l’expression « EVOX G3 » seulement.
Pour un client qui compare plusieurs soumissions, nous recommandons de demander :
- le modèle exact de l’unité extérieure;
- le modèle exact de l’unité intérieure;
- la capacité certifiée;
- la référence AHRI lorsqu’elle s’applique;
- le montant d’aide calculé sur cette combinaison précise.
Ce chantier à Mercier–Hochelaga-Maisonneuve montre une autre facette du travail CVAC
Sur cette installation, le défi principal n’était pas simplement de raccorder une thermopompe centrale.
Il fallait installer une MIDEA EVOX G3 sur un toit plat montréalais, maintenir une hauteur suffisante au-dessus de la surface, protéger la couverture, répartir la charge, conserver une grande zone libre devant le ventilateur et permettre aux techniciens d’accéder à la machine dans le futur.
La photographie montre aussi quelque chose que les clients voient rarement : la phase de travail, avec le matériel de service encore présent autour de l’équipement. C’est à ce moment-là que l’installation devient un véritable système CVAC fonctionnel plutôt qu’un simple condenseur posé sur un support.
Chez AirGreen, nous réalisons des installations de thermopompes centrales à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud, mais chaque bâtiment impose ses propres contraintes.
À Mercier–Hochelaga-Maisonneuve, la densité urbaine, l’architecture existante et les toitures plates font régulièrement partie de l’équation. Une solution qui convient à une maison de banlieue avec un grand terrain ne peut pas toujours être copiée directement sur un bâtiment montréalais.
C’est précisément dans ces projets que la planification devient essentielle.
La MIDEA EVOX G3 offre une plateforme très intéressante grâce à son fonctionnement jusqu’à -30 °C, sa technologie Inverter, ses rendements allant jusqu’à 19 SEER2, son réfrigérant R-454B, sa conception intérieure modulaire et sa gestion avancée du débit d’air. Mais la machine ne représente qu’une partie du résultat.
La qualité finale dépend aussi de ce qui se trouve sous elle, autour d’elle et derrière elle.
Sur ce chantier de Mercier–Hochelaga-Maisonneuve, cela signifiait notamment un support surélevé robuste, une implantation compatible avec la toiture et un accès clair pour le travail de mise en service et les futurs entretiens.
C’est cette combinaison entre équipement, structure, réfrigération, électricité, réseau de conduits et conditions réelles du bâtiment qui transforme une thermopompe centrale performante sur papier en une installation adaptée à une maison montréalaise.
