Une installation centrale dans un passage latéral étroit, avec support surélevé, accès de service et raccordements soigneusement planifiés
À Outremont, nous avons réalisé cette installation de thermopompe centrale MIDEA EVOX G3 dans un contexte très différent d’un grand terrain dégagé. La photo prise pendant les travaux montre une unité extérieure installée dans un passage latéral relativement étroit, le long d’un mur de maçonnerie, avec plusieurs contraintes déjà présentes : revêtement de pierre, sectionneur électrique existant, pavé au sol, équipements extérieurs à proximité et espace de circulation limité.
Plutôt que de chercher simplement l’endroit le plus court pour les conduites frigorifiques, nous avons dû réfléchir à l’ensemble de l’installation : hauteur de l’unité, circulation d’air devant le ventilateur, accès aux valves de service, stabilité du support, raccordements au bâtiment et espace disponible pour un futur entretien CVAC.

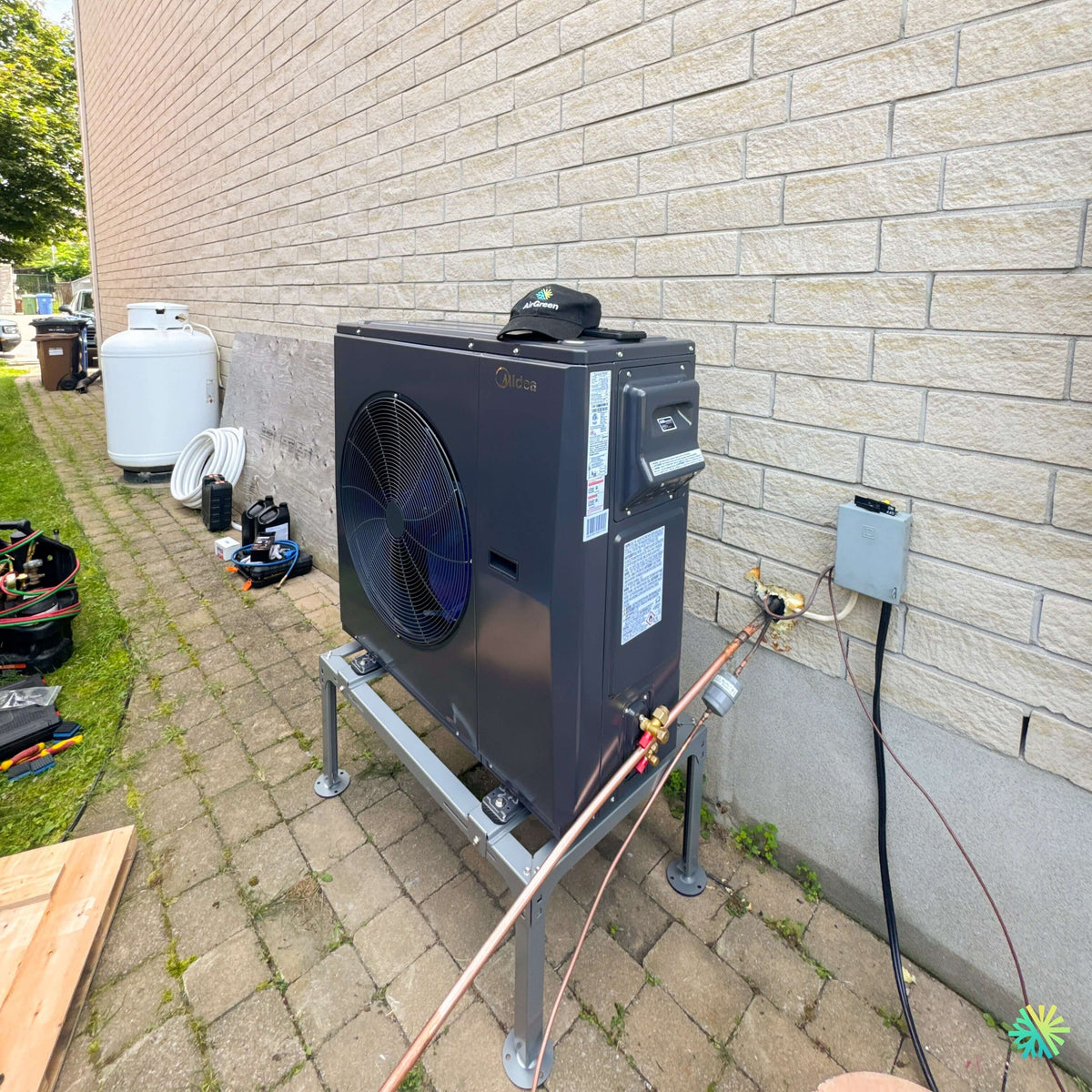

La photographie montre d’ailleurs le projet pendant sa réalisation. Les outils sont encore au sol, le cuivre frigorifique n’est pas encore entièrement intégré à sa finition définitive et les raccords de service de la thermopompe sont visibles. C’est précisément cette étape qui permet de comprendre ce que représente réellement une installation centrale : bien avant le démarrage de la machine, il faut préparer mécaniquement, électriquement et frigorifiquement l’ensemble du système.
Un support au sol surélevé plutôt qu’une unité déposée directement sur le pavé
L’une des particularités immédiatement visibles à Outremont est la structure métallique indépendante utilisée sous l’unité extérieure.
Ici, la MIDEA EVOX G3 ne repose ni directement sur le pavé ni sur une petite dalle placée quelques centimètres au-dessus du terrain. Nous avons utilisé un support sur pieds qui surélève nettement la thermopompe.
Pour une thermopompe centrale destinée à fonctionner pendant l’hiver, cette hauteur a plusieurs fonctions.
En chauffage, l’échangeur extérieur accumule naturellement du givre lorsque certaines conditions de température et d’humidité sont réunies. L’appareil doit alors effectuer des cycles de dégivrage. L’eau libérée durant ce processus doit pouvoir s’évacuer sous la machine.
Une installation trop basse peut favoriser :
- l’accumulation progressive de glace;
- l’obstruction du dessous de l’appareil après plusieurs chutes de neige;
- un accès difficile pour les inspections;
- un contact accru avec les feuilles, la terre ou les débris;
- des interventions de service beaucoup plus contraignantes.
Sur cette installation d’Outremont, la hauteur de la structure crée un volume libre important sous le châssis.
Un support autoportant particulièrement pertinent dans cette configuration
La photo montre également que le support est installé directement sur la surface pavée, avec plusieurs pieds et des plaques d’appui.
Ce choix permet de soutenir l’unité sans devoir nécessairement reporter toute la charge et les vibrations directement sur le mur de maçonnerie.
Dans un passage latéral étroit, ce type de support peut également faciliter le positionnement précis de l’appareil. Nous pouvons ajuster son emplacement de manière à préserver à la fois les dégagements, les raccordements frigorifiques et la circulation autour du système.
Le support doit évidemment être stable. Une thermopompe inverter contient un compresseur et un grand ventilateur qui génèrent des mouvements normaux en fonctionnement. La qualité mécanique de la base joue donc un rôle dans la stabilité générale de l’installation.
Une installation où l’accès aux valves frigorifiques devait rester dégagé
Sur le côté droit de l’appareil, on distingue clairement les raccords frigorifiques, les valves de service et la tuyauterie de cuivre.
Lorsqu’une thermopompe est placée dans un espace limité, il serait facile de pousser l’appareil trop près du mur ou d’un autre obstacle afin de gagner quelques pouces.
Nous évitons cette approche.
Les composantes frigorifiques doivent rester accessibles pour :
- la mise sous pression lors des essais d’étanchéité;
- le tirage au vide;
- les vérifications pendant la mise en service;
- les diagnostics futurs;
- les réparations éventuelles;
- les mesures effectuées pendant l’entretien CVAC.
La photo d’Outremont est particulièrement intéressante pour cette raison : elle montre directement la partie de l’installation qui disparaît souvent de la vue une fois les conduites terminées et protégées.
Le cuivre ne doit pas être forcé pour s’adapter à un espace restreint
Les conduites visibles sur la photo sont encore en cours d’installation.
Le cuivre frigorifique demande une manipulation soigneuse. Nous voulons conserver des courbes adaptées et éviter de créer des contraintes inutiles sur les raccords.
Une ligne trop brutalement pliée peut être endommagée ou restreinte.
Dans un projet comme celui-ci, où la thermopompe est installée parallèlement au mur et où le passage disponible est relativement limité, nous devons donc préparer le cheminement avant de finaliser les raccords.
Une MIDEA EVOX G3 pensée pour le chauffage basse température
La MIDEA EVOX G3 Extreme Heat a été conçue pour des applications de chauffage en climat froid.
La documentation Midea indique un fonctionnement continu jusqu’à -30 °C. Le fabricant présente également jusqu’à 100 % de capacité de chauffage à -25 °C, avec un COP pouvant atteindre 1,9 dans les conditions de référence indiquées.
Ces caractéristiques sont particulièrement pertinentes dans une installation à Montréal.
Lorsqu’un propriétaire investit dans une thermopompe centrale, la vraie question n’est pas seulement de savoir si elle climatise bien en juillet. Nous voulons également connaître sa capacité à continuer de fournir de la chaleur lorsque la température extérieure chute fortement.
La documentation Midea décrit aussi une technologie de compresseur utilisant une alimentation de vapeur à température intermédiaire dans les conditions froides afin d’augmenter la quantité de réfrigérant comprimée et de soutenir le rendement de chauffage.
Jusqu’à -30 °C ne signifie pas qu’il faut supprimer automatiquement tout chauffage auxiliaire
Un point mérite d’être clarifié.
La température minimale de fonctionnement annoncée d’une thermopompe n’est pas la même chose que la capacité nécessaire pour couvrir les pertes thermiques de chaque maison.
Une résidence peut nécessiter 25 000 BTU/h dans certaines conditions, tandis qu’une autre propriété de dimension comparable peut avoir besoin de beaucoup plus en raison de son isolation, de ses fenêtres ou de ses infiltrations d’air.
Nous dimensionnons donc le système à partir des besoins de la propriété, pas uniquement à partir de la température minimale indiquée dans la brochure.
EVOX G3 : une famille de systèmes, pas une seule capacité
Le nom MIDEA EVOX G3 regroupe plusieurs configurations.
La documentation technique couvre des systèmes allant de 18 000 à 54 000 BTU/h en climatisation, avec des caractéristiques différentes selon l’appareil de traitement d’air et l’unité extérieure associés.
Pour l’ensemble de la famille, Midea indique des performances pouvant atteindre :
- 19 SEER2;
- 12,5 EER2;
- 10,8 HSPF2;
- un COP allant jusqu’à 2,14 à 5 °F, soit environ -15 °C.
Le tableau technique de la gamme présente notamment des configurations de 18 000, 24 000, 30 000, 36 000, 48 000 et 54 000 BTU/h en climatisation.
La plaque visible sur la photographie d’Outremont est trop petite pour confirmer avec certitude la combinaison exacte installée. Nous ne lui attribuons donc pas artificiellement un tonnage précis.
Pour établir les performances exactes d’une installation, nous utilisons toujours le numéro de modèle extérieur et le numéro de modèle intérieur.
Pourquoi cette distinction est importante pour les rendements SEER2 et HSPF2
Une erreur fréquente consiste à lire « jusqu’à 19 SEER2 » sur une gamme et à présenter ensuite toutes les capacités comme étant des systèmes 19 SEER2.
Ce n’est pas le cas.
Dans le tableau Midea, la configuration 18 000 BTU/h est indiquée à 19 SEER2, tandis que les autres capacités ont leurs propres valeurs. Par exemple, les configurations présentées à 30 000 et 36 000 BTU/h possèdent respectivement des valeurs différentes de SEER2 et HSPF2.
Pour un propriétaire qui compare deux soumissions, cette nuance est importante.
Il faut comparer la combinaison réelle, pas seulement le nom de la gamme.
Derrière l’unité extérieure : ce qui détermine réellement le confort d’une thermopompe centrale à Outremont
L’appareil intérieur est conçu pour faciliter les remplacements
Une partie importante de la valeur de la EVOX G3 se trouve à l’intérieur de la maison.
Midea a conçu son appareil de traitement d’air avec une approche adaptée aux projets de rénovation. La documentation indique une compatibilité 115 V et 208/230 V selon la configuration, avec adaptation à la tension requise.
Les cabinets intérieurs sont également proposés dans des largeurs d’environ 14,5 à 21,5 pouces, afin de mieux correspondre à plusieurs dimensions courantes d’anciennes fournaises.
À Outremont, où nous intervenons fréquemment dans des propriétés existantes plutôt que dans des constructions neuves entièrement ouvertes, cette flexibilité peut être très utile.
Une salle mécanique peut contenir :
- une ancienne fournaise;
- un chauffe-eau;
- des conduites de plomberie;
- une cheminée existante;
- des conduits construits autour d’un appareil de dimension précise;
- un plafond relativement bas.
Un remplacement intelligent cherche à travailler avec cette réalité plutôt qu’à imposer inutilement une reconstruction complète du local.
Six configurations pour adapter l’appareil de traitement d’air
La documentation Midea montre une conception modulaire permettant six orientations d’installation, notamment verticale ascendante, descendante, horizontale droite, horizontale gauche et certaines configurations de type « low-boy ».
Cette conception peut faciliter l’installation dans un sous-sol où les conduits existants imposent une orientation particulière.
Elle facilite également le transport de l’appareil lorsque l’accès au local mécanique est limité.
Le réseau de conduits reste aussi important que la thermopompe elle-même
Une thermopompe centrale fonctionne avec le réseau de conduits du bâtiment.
Un excellent compresseur ne peut pas offrir son potentiel complet si le débit d’air est inadéquat.
Midea équipe la EVOX G3 de la technologie Computational Constant Airflow 2.0.
Selon la documentation, le système peut adapter la puissance du ventilateur en fonction des conditions du réseau et maintenir les débits dans des situations allant jusqu’à 1,2 po de colonne d’eau de pression statique dans les exemples fournis. Le fabricant indique également jusqu’à 60 niveaux d’ajustement du débit d’air.
Cette technologie est intéressante, particulièrement lors d’une rénovation.
Mais elle ne signifie pas que les conduits peuvent être négligés.
Un moteur ECM évolué ne transforme pas automatiquement un mauvais conduit en bon conduit
Si un retour d’air est trop petit, le moteur devra augmenter son effort.
Si un filtre crée trop de résistance, la pression statique augmente.
Si une transition est extrêmement restrictive, la distribution peut devenir bruyante.
Nous vérifions donc le système au complet avant et pendant la mise en service.
MERV 13 : une bonne filtration exige aussi une bonne surface
Midea propose un module de filtration compatible avec des filtres MERV 13 de 1, 2 ou 4 pouces. Le fabricant indique que cette filtration peut capter davantage de poussières, pollen, particules et squames d’animaux, tout en contribuant à garder l’évaporateur plus propre.
Nous regardons cependant toujours la dimension du filtre.
Un filtre MERV 13 trop petit pour le débit demandé peut créer une perte de pression excessive.
Pour une installation CVAC centrale, le bon équilibre est donc :
qualité de filtration + surface filtrante suffisante + débit d’air adapté.
Un chauffage auxiliaire configurable jusqu’à 25 kW
La plateforme EVOX G3 peut également recevoir un chauffage auxiliaire électrique à trois stages pouvant atteindre 25 kW selon la configuration.
Cet appoint reste pertinent même avec une thermopompe pouvant fonctionner à très basse température.
Il peut intervenir lorsque les besoins thermiques de la maison dépassent momentanément la capacité de la thermopompe.
Le réglage du chauffage auxiliaire est toutefois essentiel.
Une mauvaise programmation peut faire intervenir la résistance électrique trop tôt, ce qui réduit l’avantage économique de la thermopompe.
Nous cherchons plutôt à permettre au compresseur inverter de couvrir le maximum raisonnable de la demande.
Une technologie inverter mieux adaptée aux charges variables
La charge thermique d’une maison ne reste jamais identique toute la journée.
À l’automne, une résidence peut demander très peu de chauffage pendant l’après-midi et beaucoup plus pendant la nuit. En janvier, la charge peut augmenter considérablement.
La technologie inverter permet au compresseur d’adapter son fonctionnement plutôt que de fonctionner uniquement à pleine capacité puis de s’arrêter.
Cette modulation contribue à créer un chauffage plus progressif et un confort plus stable.
Plusieurs options de contrôle pour les rénovations
Midea indique que la EVOX G3 peut fonctionner avec plusieurs types de contrôle, notamment :
- communication 485;
- thermostats 24 V dans certaines configurations;
- communication sans fil entre certains composants de l’écosystème EVOX.
Dans une propriété existante à Outremont, cette souplesse peut être très utile.
Remplacer un fil thermostat dans une maison finie peut parfois nécessiter l’ouverture de murs ou de plafonds. Les différentes possibilités de contrôle permettent de choisir une stratégie adaptée à l’installation existante.
La documentation présente également un thermostat communicant Midea et l’application SmartHome avec des fonctions de programmation, de suivi du confort, de consultation de certaines données de consommation et de diagnostic.
R-454B : le réfrigérant de cette nouvelle génération EVOX
La MIDEA EVOX G3 utilise le réfrigérant R-454B.
Midea indique pour ce réfrigérant A2L un potentiel de réchauffement global, ou GWP, de 466.
Pour nos techniciens, le réfrigérant utilisé influence directement la procédure d’installation.
Nous devons employer les équipements et méthodes appropriés lors :
- des raccordements frigorifiques;
- des essais d’étanchéité;
- du tirage au vide;
- de la mise en service;
- des futures interventions.
La photo montre également pourquoi l’accès autour de la machine doit être conservé
Le passage latéral de cette propriété d’Outremont n’est pas immense.
On remarque des bacs plus loin, un réservoir extérieur, des équipements de service et une zone pavée utilisée pour circuler autour du bâtiment.
Nous devions donc éviter de placer la thermopompe de manière à condamner complètement le passage.
Le format relativement mince de l’unité à décharge horizontale aide dans ce genre de situation.
Mais nous devons également prévoir qu’un technicien reviendra un jour avec des outils, des manomètres ou des équipements de nettoyage.
Le service futur doit faire partie du choix d’emplacement dès l’installation initiale.
Le sectionneur électrique est placé directement à proximité
Sur le mur à droite, on aperçoit aussi le boîtier électrique de coupure.
Son emplacement près de l’unité facilite la mise hors tension locale lors d’un entretien.
L’accessibilité électrique est essentielle pour travailler de manière sécuritaire lors d’un diagnostic ou d’une intervention.
Trois erreurs que ce chantier d’Outremont permet d’éviter
Déposer la thermopompe directement sur le pavé
Une installation aussi basse réduirait considérablement l’espace disponible sous l’appareil pour la neige et l’eau de dégivrage.
Coller le côté technique au mur
Cela rendrait les valves frigorifiques et les raccordements presque impossibles à atteindre.
Sous-estimer la largeur du passage
Une unité mal positionnée pourrait rendre la circulation, l’entretien du bâtiment ou le service de la thermopompe inutilement difficiles.
Et les aides financières?
La brochure Midea présente la gamme EVOX G3 comme une famille à très haut rendement et indique qu’elle dépasse certaines spécifications ENERGY STAR dans le contexte présenté par le fabricant.
Cependant, la documentation fournie ne suffit pas à elle seule pour confirmer l’admissibilité précise de cette installation d’Outremont à un programme québécois ou pour calculer un montant d’aide financière.
Il faut vérifier la combinaison exacte de l’unité intérieure et de l’unité extérieure ainsi que la certification correspondante.
Chez AirGreen, nous préférons confirmer ces informations à partir des références exactes du système plutôt que d’annoncer une subvention simplement à partir du nom EVOX G3.
Ce que nous retenons de cette installation MIDEA EVOX G3 à Outremont
Ce projet illustre bien ce qui distingue une installation de thermopompe centrale d’une simple livraison d’équipement.
Sur la photo, nous voyons une MIDEA installée sur une structure métallique surélevée dans un passage relativement étroit. Les lignes frigorifiques sont en cours de raccordement, les outils de nos techniciens sont encore visibles et le panneau de service demeure entièrement accessible.
Mais la partie la plus importante se trouve dans la coordination de tous les détails :
- emplacement de l’unité extérieure;
- dégagement hivernal;
- accès pour l’entretien;
- parcours frigorifique;
- alimentation électrique;
- capacité exacte de la combinaison;
- appareil de traitement d’air;
- pression statique;
- filtration;
- chauffage auxiliaire;
- thermostat;
- mise en service.
La MIDEA EVOX G3 offre une plateforme centrale particulièrement intéressante grâce à son fonctionnement annoncé jusqu’à -30 °C, sa technologie inverter, son réfrigérant R-454B, son appareil intérieur modulaire et sa gestion évoluée du débit d’air.
Notre rôle chez AirGreen est de faire en sorte que ces caractéristiques techniques fonctionnent réellement dans la maison où le système est installé.
C’est cette approche que nous appliquons à nos projets de thermopompe centrale à Outremont, Montréal, Laval, Longueuil, sur la Rive-Sud et sur la Rive-Nord : analyser le bâtiment, choisir la bonne capacité, préparer le réseau de conduits et réaliser une installation qui restera accessible et performante longtemps après notre départ.
