Une installation murale réalisée dans un espace extrêmement restreint, entre une fenêtre, un plafond bas et un mur latéral
Cette installation d’une thermopompe double zone Fujitsu AIRSTAGE Aquila XLTH à Villeray–Saint-Michel–Parc-Extension représente un type de projet où la précision de la pose devient aussi importante que le choix de l’appareil. La photographie montre l’une des unités intérieures installée très près du plafond, dans un angle étroit adjacent à une fenêtre. L’espace disponible était limité, mais il fallait tout de même préserver les dégagements nécessaires, assurer une diffusion d’air efficace et maintenir l’accès aux composantes pour le futur entretien CVAC.
Dans plusieurs logements et maisons de cet arrondissement de Montréal, les murs disponibles sont souvent occupés par des fenêtres, des portes, des moulures, des armoires ou des éléments décoratifs. Il n’est donc pas rare qu’une unité murale doive être intégrée dans une section de mur relativement étroite. Une installation réussie ne consiste pas à placer l’appareil là où il reste simplement de la place. Elle exige une analyse de la structure, du trajet des conduites, du drainage, de la circulation d’air et des habitudes d’utilisation de la pièce.
Chez AirGreen, nous avons choisi un positionnement qui permet à l’unité Fujitsu de souffler vers la partie ouverte de la pièce plutôt que directement contre la fenêtre ou le mur latéral. Le volet inférieur reste libre, les commandes de l’appareil demeurent accessibles et la finition blanche s’intègre proprement au décor intérieur.

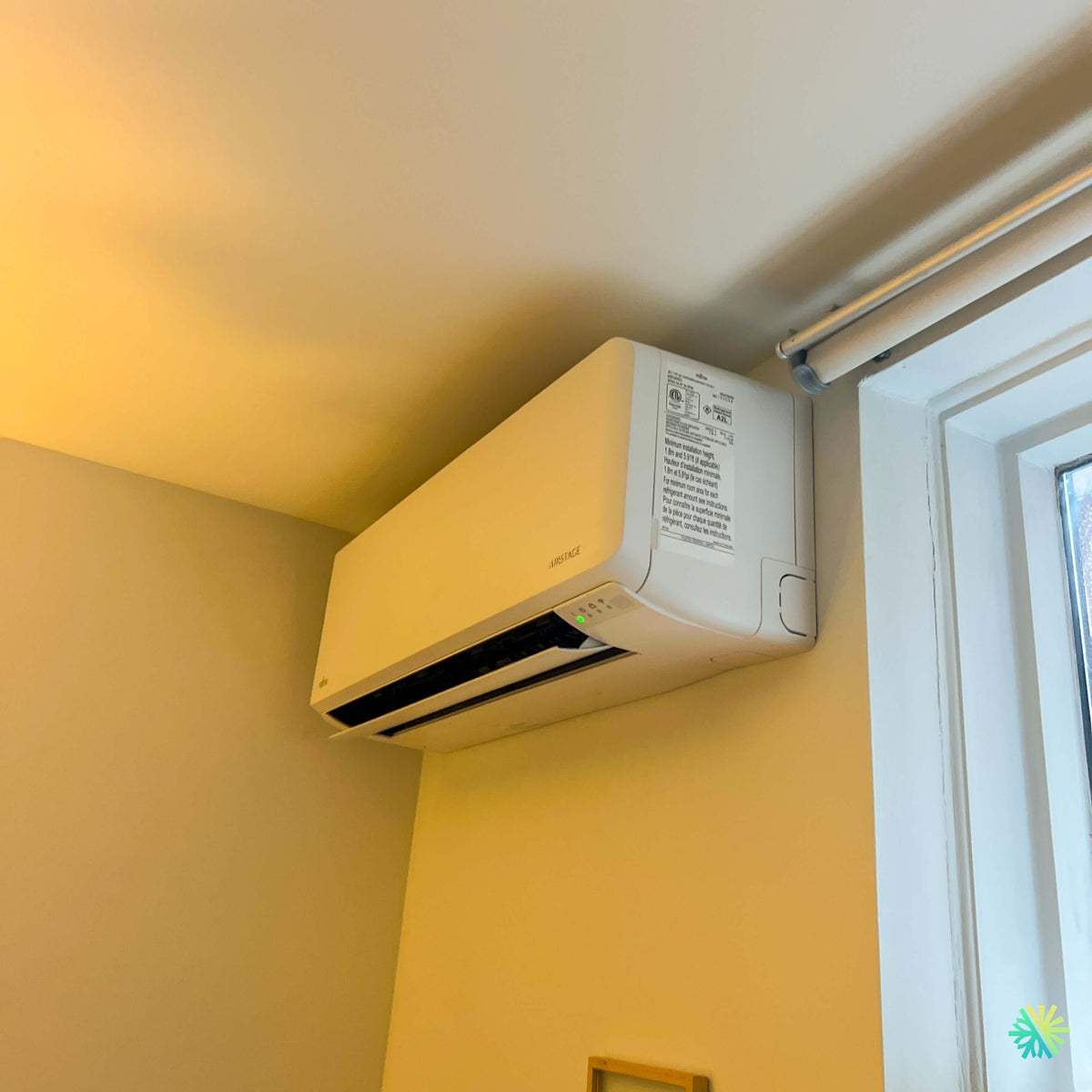

Ce que la photographie révèle sur les contraintes du projet
L’image permet d’identifier plusieurs éléments qui ont directement influencé notre intervention :
- une fenêtre immédiatement à droite de l’appareil;
- une tringle installée très près du plafond;
- un espace réduit entre le haut de l’unité et le plafond;
- un mur latéral rapproché;
- une section de mur étroite pour la fixation;
- un emplacement où le moindre décalage aurait nui à l’ouverture du panneau frontal.
La face latérale de l’unité est visible, ce qui montre à quel point l’appareil a été intégré près du coin. Ce genre d’emplacement ne laisse aucune place à l’improvisation. Avant de fixer la plaque murale, nous devons confirmer que le cabinet pourra être installé correctement, que l’entrée d’air supérieure ne sera pas bloquée et que les conduites pourront être acheminées sans créer une courbe excessive.
Le panneau inférieur est ouvert sur la photo, et le voyant vert confirme que l’unité est en fonctionnement. Cette image permet donc d’observer le résultat après la mise en service, alors que l’appareil diffuse déjà l’air dans la pièce.
Pourquoi le choix de l’emplacement ne pouvait pas être basé uniquement sur l’esthétique
Une thermopompe murale doit être installée dans une position qui favorise l’échange d’air. L’unité aspire l’air ambiant par sa partie supérieure, le traite sur son échangeur, puis le rejette par le volet inférieur.
Si l’appareil est installé trop près du plafond, l’entrée d’air peut être restreinte. Si le mur latéral est trop rapproché, l’accès à certaines composantes peut devenir difficile. Si le volet souffle directement sur un obstacle, le confort de la pièce peut être inégal.
Dans ce projet à Villeray–Saint-Michel–Parc-Extension, nous devions donc équilibrer quatre priorités :
- utiliser la seule section de mur techniquement exploitable;
- préserver le débit d’air;
- maintenir un accès raisonnable à l’appareil;
- obtenir une finition visuellement propre.
L’unité a été placée dans la partie supérieure du mur afin de libérer l’espace habitable et de projeter l’air plus loin dans la pièce. Cette hauteur est particulièrement utile en climatisation, puisque l’air frais descend progressivement vers la zone occupée.
Une solution double zone pour mieux gérer deux espaces différents
La thermopompe double zone Fujitsu Aquila XLTH permet de raccorder deux unités intérieures à une seule unité extérieure. Chaque évaporateur peut être installé dans une pièce différente et commandé séparément.
Cette configuration convient bien aux propriétés où les besoins varient d’un espace à l’autre. Dans un appartement ou une maison de Villeray, Saint-Michel ou Parc-Extension, il peut s’agir par exemple :
- d’un salon et d’une chambre;
- d’un rez-de-chaussée et d’un étage;
- d’un logement principal et d’une pièce arrière;
- d’un bureau et d’un espace de vie;
- de deux chambres exposées différemment au soleil.
Chaque zone peut recevoir sa propre température de consigne, sa propre vitesse de ventilation et sa propre orientation de volet. Cette souplesse évite de traiter toute la propriété de manière uniforme lorsque les besoins sont différents.
La documentation Fujitsu de la série H indique que les unités extérieures Aquila peuvent être combinées avec des unités murales, des conduits compacts, des cassettes et certaines unités gainables. Les modèles extérieurs de 18 000 BTU/h destinés à deux zones peuvent desservir jusqu’à deux unités intérieures, tandis que les modèles supérieurs peuvent alimenter davantage de zones selon leur configuration.
Le zonage indépendant ne signifie pas un fonctionnement totalement opposé
Une thermopompe multizone permet un réglage indépendant des températures, mais les unités intérieures reliées au même compresseur doivent fonctionner dans un mode compatible.
La documentation Fujitsu précise que le système peut assurer le chauffage et la climatisation, mais pas simultanément dans deux zones différentes. Une unité intérieure ne peut donc pas chauffer pendant que l’autre climatise.
Cette règle est particulièrement importante pendant les saisons intermédiaires. Une pièce orientée au sud peut devenir chaude en après-midi, tandis qu’une chambre moins ensoleillée demeure fraîche. Les occupants doivent alors choisir un mode commun, même si les températures de consigne restent différentes.
Chez AirGreen, nous expliquons ce fonctionnement à la fin de l’installation afin d’éviter les situations où une unité semble ne pas répondre alors qu’une autre zone impose déjà un mode différent.
Fujitsu Aquila XLTH : une thermopompe conçue pour le climat froid
Dans le Grand Montréal, une thermopompe murale doit être évaluée selon sa performance hivernale, pas seulement selon sa capacité de climatisation.
La série Fujitsu Aquila XLTH est destinée aux applications de chauffage en climat froid. La documentation Fujitsu associée à la série H indique que les versions CTEB peuvent fonctionner en chauffage jusqu’à -26 °C et en climatisation jusqu’à une température extérieure de 50 °C.
Cette plage de fonctionnement est pertinente pour les propriétés situées à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud, où les équipements doivent supporter des périodes prolongées sous le point de congélation.
Il faut toutefois distinguer la température minimale de fonctionnement de la capacité de chauffage réellement disponible. Lorsque la température extérieure baisse, la capacité de production peut diminuer. Le dimensionnement doit donc tenir compte :
- des pertes thermiques de chaque pièce;
- de la qualité de l’isolation;
- des fenêtres et portes;
- des infiltrations d’air;
- de la hauteur des plafonds;
- du type de chauffage existant;
- de la demande simultanée des deux zones.
Une thermopompe capable de fonctionner à basse température ne doit pas être automatiquement considérée comme suffisante pour tous les bâtiments. La charge thermique réelle demeure le point de départ.
Le choix des BTU doit correspondre à la pièce, pas seulement à sa superficie
L’une des erreurs les plus courantes consiste à choisir la capacité d’une unité intérieure uniquement à partir du nombre de pieds carrés.
La superficie donne une première indication, mais elle ne tient pas compte de plusieurs facteurs importants :
- l’orientation de la pièce;
- le nombre de fenêtres;
- la qualité du vitrage;
- la présence d’un mur extérieur;
- l’étage où se trouve la pièce;
- les pertes d’air;
- l’ensoleillement;
- le nombre d’occupants;
- la présence d’appareils qui dégagent de la chaleur.
Dans ce projet, la proximité de la fenêtre devait être intégrée à l’analyse. Une fenêtre peut représenter une source de gains solaires en été et de pertes thermiques en hiver. L’unité placée près de cette zone aide à traiter rapidement ces variations, mais sa capacité doit rester adaptée à la pièce.
Une unité surdimensionnée peut atteindre trop rapidement la température demandée, puis s’arrêter avant d’avoir suffisamment déshumidifié l’air. Elle peut aussi créer des cycles courts et une sensation de courant d’air. Une unité sous-dimensionnée risque, au contraire, de fonctionner presque continuellement sans atteindre la consigne.
Les combinaisons Fujitsu doivent être validées avant l’installation
Une thermopompe double zone ne peut pas être assemblée avec n’importe quelles capacités d’unités intérieures.
Les tableaux Fujitsu indiquent plusieurs combinaisons autorisées pour une unité extérieure de 18 000 BTU/h à deux zones, notamment :
- 7 000 + 7 000 BTU/h;
- 7 000 + 9 000 BTU/h;
- 7 000 + 12 000 BTU/h;
- 7 000 + 15 000 BTU/h;
- 9 000 + 9 000 BTU/h;
- 9 000 + 12 000 BTU/h;
- 9 000 + 15 000 BTU/h;
- 12 000 + 12 000 BTU/h.
Ces combinaisons confirment la compatibilité des unités, mais elles ne constituent pas un calcul de charge. Fujitsu précise que ses tableaux ne doivent pas être utilisés seuls pour sélectionner la capacité du système et recommande son logiciel Design Simulator pour la série AIRSTAGE H.
Pourquoi la capacité connectée peut dépasser la capacité nominale extérieure
Certaines combinaisons autorisées totalisent plus de BTU du côté intérieur que la capacité nominale de l’unité extérieure.
Par exemple, deux unités intérieures peuvent totaliser 24 000 BTU/h tout en étant reliées à un compresseur de 18 000 BTU/h, si cette combinaison est approuvée. Cela peut être pertinent lorsque les deux zones n’ont pas besoin de leur pleine capacité au même moment.
Fujitsu précise toutefois que le dépassement de 100 % de capacité connectée n’augmente pas la capacité de production du système.
Si les deux pièces demandent une forte puissance simultanément, le compresseur répartit la capacité disponible. Cette réalité doit être considérée dès la sélection du système, particulièrement lorsque les deux zones sont exposées au soleil ou situées au dernier étage.
La modulation par onduleur et son rôle dans une installation double zone
Le système Fujitsu AIRSTAGE utilise un compresseur entraîné par onduleur. Il peut donc ajuster sa vitesse selon la demande plutôt que de fonctionner uniquement à pleine puissance.
Cette modulation permet :
- de réduire les écarts de température;
- de limiter les démarrages fréquents;
- d’adapter la production lorsqu’une seule zone fonctionne;
- d’améliorer la stabilité du confort;
- de diminuer les variations sonores;
- d’utiliser l’énergie de manière plus progressive.
Dans un système double zone, cette technologie est particulièrement utile. Si une seule pièce demande une faible correction, le compresseur peut réduire sa production. Lorsque les deux zones demandent davantage, il augmente progressivement sa vitesse dans les limites du système.
La documentation Fujitsu mentionne également des protections intégrées pour les circuits, le moteur du ventilateur et le compresseur, ainsi qu’un échangeur à ailettes bleues conçu pour améliorer la résistance à la corrosion.
Le trajet des conduites dans un coin près d’une fenêtre
L’emplacement visible sur la photo se trouve dans un coin, immédiatement à côté d’une fenêtre. Le passage des conduites devait donc être réalisé avec soin.
Une unité murale nécessite généralement :
- deux conduites frigorifiques;
- un câble de communication;
- un câblage électrique selon la configuration;
- un drain de condensat;
- une protection ou une moulure pour dissimuler le trajet.
La présence de la fenêtre impose une vérification de la structure du mur. Les montants, linteaux et cadres ne doivent pas être endommagés pendant le percement. La tringle située au-dessus de la fenêtre devait également être prise en compte afin que l’installation ne gêne pas son utilisation.
Un passage mal choisi aurait pu produire une moulure visible dans une zone peu esthétique, compromettre la pente du drain ou imposer une courbure excessive aux conduites de cuivre.
Le drainage : un enjeu majeur lorsque l’unité est installée en hauteur
En climatisation, l’unité intérieure produit de l’eau de condensation. Cette eau est recueillie dans un bac et évacuée par un drain.
Le drainage doit être continu, stable et installé avec une pente suffisante. Une erreur peut provoquer :
- une fuite sur le mur;
- une infiltration près de la fenêtre;
- une accumulation d’eau dans le bac;
- des odeurs;
- une obstruction par des dépôts;
- une détérioration de la peinture.
Dans un emplacement aussi serré, l’unité doit être parfaitement nivelée. La plaque murale doit être fixée solidement et le drain ne doit pas être pincé derrière l’appareil.
Lors de la mise en service, nous effectuons un test d’écoulement afin de confirmer que l’eau circule correctement jusqu’à son point de sortie.
L’accès aux filtres devait être conservé malgré le faible dégagement
L’entrée d’air d’une unité murale se trouve généralement sur sa partie supérieure. Les filtres sont accessibles en ouvrant le panneau frontal.
Sur la photo, le plafond est très proche de l’appareil. Il fallait donc vérifier que le panneau puisse être ouvert suffisamment pour retirer les filtres sans démonter l’unité.
Cet accès est essentiel, car des filtres encrassés réduisent le débit d’air. Ils peuvent entraîner :
- une baisse de performance;
- une augmentation du bruit;
- une consommation plus élevée;
- un gel de l’échangeur en climatisation;
- une distribution d’air moins uniforme.
Un appareil bien installé doit rester entretenable. Un emplacement qui rend le nettoyage presque impossible peut sembler acceptable le jour de la pose, mais il devient rapidement problématique pour le propriétaire.
Une mise en service complète pour les deux zones
L’installation mécanique ne représente qu’une partie du travail. Avant de remettre le système au client, nous devons valider chaque étape.
La mise en service comprend notamment :
- la vérification des raccords frigorifiques;
- une épreuve d’étanchéité;
- la mise sous vide des conduites;
- la confirmation que le vide demeure stable;
- l’ouverture des valves de service;
- la vérification des connexions électriques;
- la validation des communications entre les unités;
- l’essai en chauffage;
- l’essai en climatisation;
- le contrôle du drainage;
- la vérification des deux télécommandes;
- l’explication du fonctionnement au client.
La mise sous vide retire l’air et l’humidité du circuit. Une humidité résiduelle peut contaminer l’huile, nuire au rendement et réduire la durée de vie du compresseur.
Les erreurs à éviter dans un emplacement aussi restreint
Coller l’unité au plafond sans vérifier l’aspiration
Même lorsque l’espace est limité, l’entrée d’air doit rester suffisamment dégagée.
Négliger le mur latéral
Un appareil trop serré contre un mur peut être difficile à entretenir et mal distribuer l’air.
Bloquer l’ouverture du panneau frontal
Les filtres doivent pouvoir être retirés régulièrement.
Installer l’unité sans vérifier la tringle ou le store
Les accessoires de fenêtre ne doivent pas gêner le volet ou l’entretien.
Percer trop près du cadre de fenêtre
La structure et l’étanchéité du bâtiment peuvent être compromises.
Réduire la pente du drain pour gagner de l’espace
Le drainage doit rester fonctionnel sur toute sa longueur.
Choisir la capacité uniquement selon les dimensions visibles
Une pièce petite mais très ensoleillée peut demander une analyse plus poussée.
Une installation Fujitsu adaptée aux réalités de Villeray–Saint-Michel–Parc-Extension
Ce projet montre qu’un espace restreint ne condamne pas nécessairement une pièce à rester inconfortable. Il exige toutefois une installation réfléchie et une connaissance précise des contraintes mécaniques.
L’unité intérieure Fujitsu a été intégrée entre le plafond, le mur latéral et la fenêtre sans bloquer le volet, sans nuire à la tringle et sans compromettre l’accès aux commandes. Son positionnement élevé favorise une bonne distribution de l’air tout en libérant les surfaces utiles.
La configuration double zone permet au propriétaire de contrôler deux espaces distincts à partir d’une seule unité extérieure. Ce choix limite l’encombrement, simplifie l’aménagement extérieur et offre une gestion plus précise du confort intérieur.
Chez AirGreen, nous réalisons des installations de thermopompes, de climatiseurs muraux et de systèmes multizones à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud. Chaque bâtiment demande une approche différente. Les constructions de Villeray, Saint-Michel et Parc-Extension comportent souvent des configurations intérieures serrées, des murs rénovés et des accès limités. Notre travail consiste à trouver une solution qui respecte à la fois la technique, le confort et l’apparence de la pièce.
Pour cette installation Fujitsu Aquila XLTH, les points déterminants étaient :
- la sélection d’une combinaison double zone conforme;
- le dimensionnement des deux espaces;
- l’intégration de l’unité dans un angle restreint;
- le maintien d’un dégagement fonctionnel;
- la protection du cadre de fenêtre;
- la gestion du drainage;
- la qualité de la mise sous vide;
- l’accès futur pour l’entretien.
Le voyant de fonctionnement visible sur la photo confirme que l’unité est en service. Derrière ce résultat simple se trouve une série de décisions techniques qui déterminent la fiabilité et le confort à long terme.
