Une installation murale discrète pour climatiser et chauffer deux zones distinctes d’une résidence d’Outremont
Dans cette résidence située à Outremont, nous avons installé une thermopompe double zone Fujitsu Aquila XLTH afin d’améliorer le confort de deux espaces ayant des besoins thermiques différents. Le projet demandait une planification précise, notamment pour intégrer les unités intérieures dans un environnement architectural sobre, tout en préservant l’espace disponible et en assurant une distribution efficace de l’air.

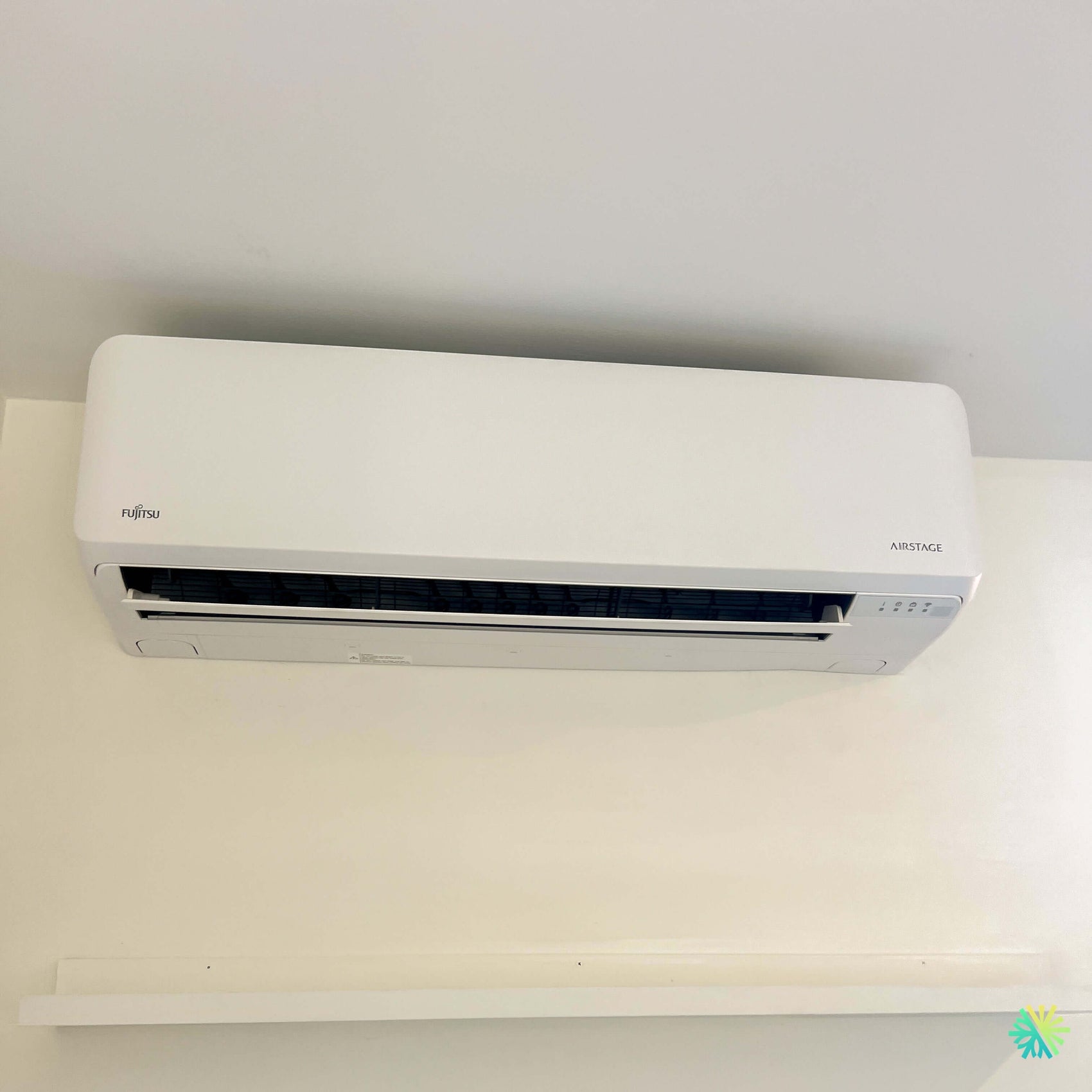

La photographie montre l’une des unités intérieures Fujitsu AIRSTAGE, installée à proximité du plafond sur un mur blanc. L’appareil s’intègre avec discrétion dans la pièce grâce à sa façade épurée, à son format horizontal et à une installation où les raccordements ne dominent pas visuellement l’espace.
Dans un secteur comme Outremont, plusieurs bâtiments présentent des caractéristiques qui compliquent parfois les travaux de CVAC : murs anciens, plafonds élevés, maçonnerie épaisse, divisions intérieures irrégulières, contraintes esthétiques et accès limité pour les conduites. Une installation multizone ne peut donc pas être planifiée comme une simple pose standard. Chaque emplacement doit être évalué en fonction du débit d’air, de l’accessibilité, du drainage, du trajet frigorifique et de l’entretien futur.
Pourquoi une thermopompe double zone était adaptée à cette résidence
Une thermopompe double zone utilise une seule unité extérieure pour alimenter deux unités intérieures. Chacune peut être installée dans une zone différente de la maison et commandée séparément.
Cette configuration est particulièrement utile lorsque deux secteurs présentent des besoins distincts, par exemple :
- une aire de vie principale et une chambre;
- un étage supérieur et un rez-de-chaussée;
- une pièce très ensoleillée et une zone plus fraîche;
- une section rénovée et une partie plus ancienne de la résidence;
- deux espaces éloignés qui ne peuvent pas être desservis efficacement par une seule unité murale.
Dans cette installation à Outremont, l’objectif était de mieux répartir le chauffage et la climatisation sans multiplier les unités extérieures. Cette approche permet de limiter l’encombrement autour du bâtiment et d’obtenir un fonctionnement plus cohérent pour l’ensemble du système.
Chaque unité intérieure peut être réglée indépendamment en matière de température et de vitesse de ventilation. Les occupants peuvent donc adapter le confort selon l’utilisation réelle de chaque zone.
Il faut cependant rappeler une caractéristique importante des systèmes multizones : les unités intérieures peuvent avoir des consignes différentes, mais elles doivent généralement fonctionner dans le même mode principal. Une zone ne peut pas chauffer pendant que l’autre climatise simultanément.
L’emplacement de l’unité intérieure : une décision technique et esthétique
L’unité visible sur la photo a été installée près du plafond, dans une zone dégagée. Cette position favorise la diffusion de l’air dans la pièce, tout en conservant la surface murale disponible pour les meubles, les cadres ou les éléments architecturaux.
Avant de fixer une unité murale, nous vérifions plusieurs éléments :
- la distance par rapport au plafond;
- le dégagement latéral;
- l’espace nécessaire pour ouvrir le panneau frontal;
- le retrait des filtres;
- le mouvement des volets;
- le trajet des conduites frigorifiques;
- la pente du drainage;
- la présence de structure solide derrière le mur;
- la direction principale du soufflage.
Une unité installée trop près du plafond peut devenir difficile à entretenir. À l’inverse, une unité placée trop basse peut créer un courant d’air direct sur les occupants ou réduire l’efficacité de la diffusion.
Sur ce projet, la position choisie permet à l’appareil de souffler vers l’espace ouvert plutôt que vers un obstacle rapproché. Le volet inférieur est bien dégagé et peut orienter l’air sans rencontrer une tablette ou une moulure.
Une intégration intérieure adaptée au caractère du bâtiment
À Outremont, plusieurs propriétaires souhaitent améliorer le confort sans modifier lourdement l’apparence des pièces. Une thermopompe murale reste visible, mais son intégration peut être considérablement améliorée par une planification soignée.
Dans cette pièce, l’unité Fujitsu blanche se fond dans le mur et le plafond. Le contraste est limité, ce qui réduit son impact visuel.
Nous évitons notamment :
- de poser l’unité au centre d’un mur décoratif sans nécessité;
- de bloquer une moulure;
- de créer un passage de conduites inutilement long;
- de multiplier les coudes visibles;
- d’installer l’appareil dans une zone où l’entretien serait difficile.
Une installation sobre ne signifie pas que les conduites ou les contraintes techniques disparaissent. Cela signifie qu’elles ont été anticipées afin de réduire leur présence dans l’espace.
Fujitsu Aquila XLTH : une gamme multizone pour climat froid
La série Fujitsu AIRSTAGE Aquila comprend plusieurs unités extérieures multizones conçues pour être raccordées à différents types d’unités intérieures.
Selon la documentation Fujitsu, les unités extérieures de la série H sont offertes notamment en capacités de 18 000, 24 000, 36 000 et 45 000 BTU/h. Elles peuvent être combinées à des unités murales, à des unités Slim Duct, à des cassettes compactes ou à des unités Mid Static Duct. Le modèle de 18 000 BTU/h peut être raccordé à deux unités intérieures, ce qui correspond à une configuration double zone.
La gamme destinée au climat froid peut fonctionner en chauffage jusqu’à environ -26 °C, selon la version et la combinaison sélectionnées. Cette capacité est importante dans la région de Montréal, où une thermopompe doit être évaluée selon son comportement hivernal et non seulement selon son rendement en climatisation.
Le compresseur à technologie Inverter ajuste sa vitesse en fonction de la demande. Cette modulation permet au système de fonctionner plus longtemps à faible régime lorsque les besoins sont modérés.
Les avantages comprennent notamment :
- une température plus stable;
- moins de démarrages brusques;
- un fonctionnement plus silencieux;
- une meilleure gestion de l’énergie;
- une adaptation progressive aux besoins des deux zones.
Deux zones indépendantes, mais une seule capacité extérieure
Dans un système multizone, chaque unité intérieure possède sa propre commande, mais les deux partagent la capacité de l’unité extérieure.
Cela signifie que la puissance disponible est répartie en fonction de la demande. Si une seule zone fonctionne, le système peut concentrer une part importante de sa production sur cette unité. Si les deux zones demandent simultanément une forte puissance, l’unité extérieure doit répartir sa capacité.
Cette réalité est importante lors de la sélection du système. Il ne suffit pas d’additionner la capacité nominale des deux unités intérieures.
La documentation Fujitsu indique que certaines combinaisons peuvent dépasser 100 % de la capacité nominale de l’unité extérieure. Cependant, ce dépassement n’augmente pas la capacité totale de production. Le système peut accepter un taux de connexion pouvant aller jusqu’à 130 % dans certaines configurations, mais la puissance réelle demeure limitée par l’unité extérieure.
Exemple pratique
Une unité extérieure de 18 000 BTU/h peut être raccordée à différentes combinaisons de deux unités intérieures, par exemple :
- 7 000 + 7 000 BTU/h;
- 7 000 + 9 000 BTU/h;
- 7 000 + 12 000 BTU/h;
- 9 000 + 9 000 BTU/h;
- 9 000 + 12 000 BTU/h;
- 12 000 + 12 000 BTU/h.
Ces combinaisons doivent être validées selon la documentation technique et selon les besoins réels du bâtiment.
Le dimensionnement : davantage que le nombre de pieds carrés
Le nombre de pieds carrés constitue un point de départ, mais ce n’est pas une méthode suffisante pour sélectionner une thermopompe double zone.
À Outremont, les propriétés peuvent présenter des écarts importants en matière de performance thermique. Deux pièces de même superficie peuvent nécessiter des capacités différentes selon :
- l’âge du bâtiment;
- la qualité de l’isolation;
- les infiltrations d’air;
- le nombre de fenêtres;
- l’orientation;
- la hauteur du plafond;
- l’exposition au soleil;
- le nombre d’occupants;
- la présence d’un escalier ouvert;
- la circulation d’air entre les pièces.
Une pièce au dernier étage avec de grandes fenêtres peut nécessiter davantage de climatisation qu’une pièce de même superficie située au rez-de-chaussée.
À l’inverse, un sous-sol ou une pièce ombragée peut avoir une demande de climatisation plus faible, mais un besoin particulier en chauffage ou en déshumidification.
Nous évaluons donc chaque zone séparément avant de confirmer la combinaison des unités intérieures.
Le drainage de condensation : une étape critique
En climatisation, l’unité intérieure extrait l’humidité de l’air. Cette humidité se transforme en eau dans le bac de récupération.
Le drainage doit être conçu pour évacuer cette eau sans refoulement.
Un mauvais drainage peut provoquer :
- des fuites sur le mur;
- des taches;
- des odeurs;
- des bruits d’écoulement;
- une accumulation d’eau dans l’unité;
- une détérioration de la finition intérieure.
Lorsque la configuration le permet, nous privilégions une évacuation gravitaire. Le tuyau doit conserver une pente constante.
Si la pente naturelle n’est pas possible, une pompe à condensat peut être nécessaire. Toutefois, nous évitons de l’utiliser lorsque le drainage gravitaire peut être réalisé, puisqu’une pompe représente une composante mécanique supplémentaire.
Le trajet frigorifique dans une résidence d’Outremont
Dans les bâtiments plus anciens, le trajet des conduites peut devenir l’une des parties les plus complexes du projet.
Nous devons tenir compte :
- de l’épaisseur des murs;
- de la présence de maçonnerie;
- des divisions intérieures;
- des structures existantes;
- des éléments décoratifs;
- des espaces techniques disponibles;
- de l’emplacement de l’unité extérieure;
- de la longueur maximale autorisée par le fabricant.
Un trajet trop long augmente les matériaux nécessaires et peut exiger des ajustements à la charge de réfrigérant. Un trajet comportant de nombreux coudes peut également compliquer l’installation et l’entretien.
Nous cherchons donc à réduire les détours tout en préservant l’apparence du bâtiment.
Une installation murale qui doit rester accessible
La photo montre une unité installée en hauteur. Cette position est efficace pour le soufflage, mais elle doit rester accessible pour l’entretien.
Le propriétaire doit pouvoir :
- ouvrir le panneau frontal;
- retirer les filtres;
- nettoyer les filtres;
- vérifier l’état général;
- signaler toute accumulation inhabituelle;
- faire effectuer un nettoyage approfondi.
Nous laissons suffisamment de dégagement pour permettre l’ouverture du panneau et l’intervention d’un technicien.
Une unité placée trop près d’une tablette ou d’un plafond peut rendre le nettoyage du ventilateur et du serpentin plus difficile. Cela peut entraîner une accumulation de poussière et une diminution du débit d’air.
Les pratiques qui assurent un fonctionnement durable et un meilleur confort
Nettoyer les filtres régulièrement
Les filtres d’une unité murale accumulent la poussière présente dans la pièce. Lorsqu’ils deviennent obstrués, le débit d’air diminue.
Cela peut provoquer :
- une baisse de performance;
- un fonctionnement plus long;
- une distribution moins uniforme;
- une augmentation du bruit;
- une accumulation de saleté sur le ventilateur.
Nous recommandons de vérifier les filtres régulièrement, surtout pendant les périodes d’utilisation intensive.
Dans une configuration double zone, les deux unités doivent être entretenues. Nettoyer uniquement l’unité la plus utilisée ne suffit pas.
Éviter les écarts de température trop importants entre les zones
Même si les deux unités peuvent être réglées séparément, il est généralement préférable d’éviter des différences extrêmes entre les consignes.
Par exemple, maintenir une zone très chaude pendant que l’autre reste beaucoup plus froide peut créer des transferts d’air entre les pièces. Le système devra alors compenser davantage.
Une différence raisonnable entre les zones permet de conserver une meilleure stabilité.
Comprendre le mode automatique
Sur un système multizone, le mode automatique doit être utilisé avec attention. Si les deux unités interprètent différemment les besoins, elles peuvent demander des modes incompatibles.
Pour cette raison, il est souvent préférable de sélectionner manuellement le mode chauffage ou climatisation pour l’ensemble du système, puis d’ajuster les températures séparément.
Ne pas fermer les portes de manière systématique
Une unité murale est conçue pour desservir une zone déterminée. Toutefois, la circulation de l’air demeure importante.
Si une unité doit contribuer au confort d’un corridor ou d’une pièce adjacente, fermer constamment les portes peut réduire son efficacité.
Lors de la conception du projet, nous évaluons la manière dont l’air circule dans la maison afin de ne pas surestimer la portée d’une unité.
Les erreurs fréquentes à éviter
Installer l’unité trop près du plafond
Un espace insuffisant peut nuire à la prise d’air et compliquer l’entretien.
Diriger le soufflage vers un mur rapproché
L’air doit pouvoir circuler dans la pièce. Un obstacle proche peut créer une recirculation inefficace.
Choisir une capacité trop élevée
Un appareil surdimensionné peut effectuer des cycles trop courts et déshumidifier moins efficacement.
Choisir une capacité trop faible
Une unité sous-dimensionnée peut fonctionner continuellement sans atteindre la température souhaitée.
Négliger les deux zones lors de l’entretien
Un système double zone doit être entretenu comme un ensemble. Un problème de débit d’air dans une zone peut affecter la perception du rendement global.
Croire que deux unités peuvent fonctionner dans des modes opposés
Les unités peuvent être réglées indépendamment, mais elles partagent généralement le même mode de chauffage ou de climatisation.
Mise en service et vérifications finales
Après l’installation, nous effectuons une mise en service complète.
Nous vérifions notamment :
- les raccords frigorifiques;
- l’étanchéité;
- le tirage au vide;
- la communication entre les unités;
- le démarrage des deux zones;
- la température de l’air soufflé;
- le mouvement des volets;
- le drainage;
- les vibrations;
- les bruits inhabituels;
- les commandes.
Nous expliquons également au propriétaire comment utiliser les unités de manière efficace.
Cette étape est essentielle. Une thermopompe correctement installée peut sembler simple à utiliser, mais certaines habitudes peuvent améliorer le confort et limiter les variations inutiles.
Une solution adaptée aux résidences d’Outremont et du Grand Montréal
Cette installation de thermopompe double zone Fujitsu Aquila XLTH à Outremont démontre l’importance d’une intégration intérieure précise.
L’unité visible est positionnée de manière à conserver un dégagement adéquat, à distribuer l’air efficacement et à s’intégrer dans une pièce aux surfaces claires.
Chez AirGreen, nous réalisons des installations de thermopompes murales, de systèmes multizones et de solutions centrales à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.
Dans chaque projet, nous analysons :
- la configuration du bâtiment;
- les besoins de chaque zone;
- la capacité électrique;
- les trajets de conduites;
- les contraintes esthétiques;
- l’accessibilité pour l’entretien;
- les conditions hivernales.
Notre approche consiste à sélectionner un système compatible, à positionner chaque unité selon son usage réel et à livrer une installation CVAC qui demeure fonctionnelle et entretenable à long terme.
