Une installation multizone intégrée à une architecture ouverte et exigeante
Cette installation de thermopompe double zone Samsung Premium FJM à Longueuil présentait une particularité immédiatement visible : l’une des unités murales devait être intégrée dans un espace à plafond très élevé, avec une structure apparente composée de poutres d’acier foncé, d’un plafond de bois et de conduits mécaniques visibles.
Dans ce type de résidence, la réussite d’une installation CVAC ne dépend pas uniquement de la capacité de l’équipement. Le positionnement de chaque unité intérieure joue un rôle déterminant dans la distribution de l’air, le confort entre les niveaux, l’accessibilité pour l’entretien et l’apparence générale de la pièce.
Chez AirGreen, nous avons donc abordé ce projet comme un ensemble architectural et mécanique. L’objectif n’était pas simplement de fixer une unité murale au mur, mais de créer deux zones de confort cohérentes à partir d’une seule unité extérieure Samsung FJM, tout en respectant le caractère distinctif de la propriété.

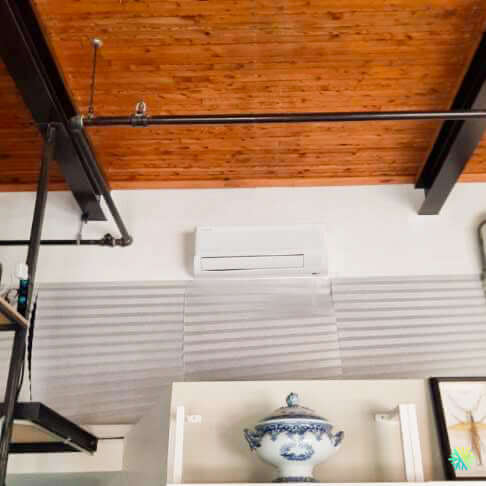

La photographie du projet montre une unité intérieure blanche installée en hauteur, sous la jonction entre le plafond de bois et le mur. Son emplacement a été choisi pour permettre une diffusion efficace dans le grand volume de la pièce, sans entrer en conflit avec les poutres, les tuyaux apparents, les éléments décoratifs et les ouvertures situées plus bas.
Pourquoi une thermopompe double zone était particulièrement pertinente
Une résidence à aire ouverte et à plafond cathédrale réagit différemment d’une maison traditionnelle avec des pièces fermées et des plafonds de hauteur standard. L’air chaud monte naturellement et peut s’accumuler dans la partie supérieure du bâtiment. En climatisation, l’air frais peut demeurer dans les zones basses sans nécessairement atteindre les espaces éloignés ou les pièces adjacentes.
Une seule unité murale, même bien dimensionnée, ne permet pas toujours de traiter uniformément l’ensemble de la propriété. Une thermopompe double zone permet plutôt d’attribuer une unité intérieure à chacun des secteurs prioritaires.
Selon la configuration de la résidence, cette deuxième zone peut servir :
- une chambre située à l’écart de l’aire ouverte;
- un étage supérieur ou une mezzanine;
- un bureau fermé;
- un sous-sol;
- une pièce dont l’exposition solaire diffère;
- un espace utilisé selon un horaire distinct.
La gamme Samsung Premium FJM permet de raccorder plusieurs unités intérieures compatibles à une seule unité extérieure. Dans ce projet de Longueuil, la configuration double zone permettait ainsi de réduire le nombre d’équipements visibles à l’extérieur tout en offrant un meilleur contrôle du confort à l’intérieur.
Un emplacement en hauteur choisi pour desservir un grand volume d’air
L’unité murale visible sur la photo est positionnée au-dessus d’une grande ouverture habillée de stores, dans une zone dégagée du mur. Cet emplacement offre plusieurs avantages techniques.
D’abord, le jet d’air peut se déployer dans la pièce sans être immédiatement bloqué par une armoire, un mur transversal ou un meuble élevé. Ensuite, l’unité se trouve à une hauteur qui favorise la distribution de l’air dans un espace vertical important. Enfin, son format blanc demeure discret contre le mur clair malgré l’environnement visuel marqué par les poutres noires et le plafond de bois.
Le choix de la hauteur devait toutefois être effectué avec précision. Une unité installée trop près du plafond peut manquer d’espace pour aspirer correctement l’air par le dessus. À l’inverse, une unité trop basse aurait pu nuire à l’esthétique de la pièce et diminuer la portée de l’air dans le volume ouvert.
Nous devons aussi conserver suffisamment d’espace pour :
- retirer et nettoyer les filtres;
- ouvrir le panneau avant;
- inspecter l’échangeur;
- effectuer un nettoyage en profondeur;
- accéder aux raccordements si une intervention devient nécessaire.
Dans une pièce haute, l’accessibilité future doit être planifiée dès l’installation. Le fait qu’un emplacement soit techniquement possible ne signifie pas automatiquement qu’il sera pratique à entretenir.
L’intégration avec les poutres, conduites et éléments apparents
L’architecture de cette propriété demandait une coordination particulière. Les poutres d’acier, les conduites noires et les différents éléments mécaniques visibles créaient plusieurs contraintes autour du futur emplacement de l’unité.
Avant de percer, nos techniciens doivent vérifier :
- la présence de structures métalliques;
- la position des montants;
- le passage possible des conduites frigorifiques;
- l’emplacement du câblage;
- la pente nécessaire au drain de condensation;
- le dégagement devant les volets;
- les risques de vibration contre une poutre ou une conduite existante.
Dans ce type de projet, déplacer l’appareil de quelques centimètres peut avoir des conséquences importantes. Une unité trop proche d’une poutre pourrait aspirer l’air de manière inégale. Un tuyau existant pourrait empêcher l’ouverture du panneau. Un mauvais tracé du drain pourrait nécessiter une pompe de condensation alors qu’un écoulement naturel aurait été possible avec une meilleure planification.
La photographie permet de constater que l’unité a été installée dans une section relativement libre du mur, entre les contraintes architecturales, tout en conservant une apparence équilibrée.
Une installation qui respecte l’esthétique d’un intérieur contemporain
Les résidences aux plafonds de bois et aux structures apparentes ont souvent une identité visuelle forte. Une installation CVAC réalisée sans souci esthétique peut rapidement devenir l’élément le plus visible de la pièce.
Pour éviter cet effet, nous cherchons un emplacement où l’unité peut s’intégrer aux lignes du bâtiment. Ici, l’appareil blanc se confond avec le mur et demeure visuellement séparé des éléments sombres du plafond.
Le cheminement des tuyaux doit également être traité avec soin. Selon la configuration du bâtiment, les conduites peuvent être acheminées :
- directement à travers le mur derrière l’unité;
- dans une moulure intérieure;
- dans une cavité murale accessible;
- vers un espace mécanique;
- le long d’un parcours extérieur protégé.
Lorsque le passage direct derrière l’unité est possible, le résultat est généralement plus discret. Lorsque ce n’est pas le cas, nous planifions les moulures de façon à suivre les lignes existantes du bâtiment plutôt que de créer un tracé irrégulier.
Le rôle de la seconde zone dans le confort global
Une installation double zone ne consiste pas simplement à ajouter une deuxième unité intérieure. Les deux zones doivent être conçues comme les parties d’un même système.
La capacité de chaque unité intérieure doit correspondre à la charge réelle de son espace. Une grande aire ouverte peut nécessiter une unité différente de celle d’une chambre ou d’un bureau. L’unité extérieure doit ensuite être compatible avec la combinaison choisie.
Nous vérifions notamment :
- la capacité nominale de chaque unité intérieure;
- la capacité totale raccordée;
- les combinaisons approuvées par Samsung;
- les longueurs de conduites;
- la différence d’élévation entre les appareils;
- la capacité disponible lorsque les deux zones fonctionnent simultanément;
- les exigences électriques du système.
Il ne serait pas responsable d’attribuer une puissance précise en BTU à l’installation uniquement à partir de la photographie. Le dimensionnement exact dépend de plusieurs données qui ne sont pas visibles : superficie, isolation, fenestration, orientation solaire, hauteur du plafond, infiltration d’air et usage de la pièce.
Chez AirGreen, nous évitons donc les approximations basées uniquement sur la taille apparente du bâtiment. Un calcul adapté au projet reste la meilleure façon de prévenir le surdimensionnement et le sous-dimensionnement.
Pourquoi le surdimensionnement serait problématique dans cet espace
Dans une grande pièce, il peut sembler logique de choisir l’appareil le plus gros possible. Cette approche peut pourtant créer plusieurs problèmes.
Une thermopompe surdimensionnée peut atteindre rapidement la température demandée, puis réduire fortement sa puissance ou s’arrêter avant d’avoir bien homogénéisé l’air dans toute la pièce. En climatisation, elle peut aussi retirer moins efficacement l’humidité si les cycles sont trop courts.
Les conséquences possibles comprennent :
- des écarts de température entre le bas et le haut de la pièce;
- une humidité intérieure plus élevée;
- des cycles plus fréquents;
- une sensation de courant d’air;
- une consommation moins stable;
- une usure accélérée de certaines composantes.
Avec un plafond cathédrale, la hauteur doit être prise en compte dans le calcul de charge. La superficie au plancher ne représente qu’une partie du volume d’air à traiter.
Pourquoi le sous-dimensionnement doit aussi être évité
Une unité trop petite pourrait fonctionner presque continuellement pendant les périodes de chaleur intense ou de froid soutenu sans atteindre la température désirée.
Dans une pièce comme celle-ci, la chaleur accumulée près du plafond, les grandes ouvertures vitrées et l’exposition solaire peuvent augmenter considérablement la charge estivale. En hiver, la stratification de l’air chaud peut aussi donner une impression d’inconfort au niveau occupé, même si la température mesurée plus haut est élevée.
Un bon dimensionnement cherche donc un équilibre entre :
- la capacité maximale;
- la modulation à faible charge;
- le confort entre les zones;
- la déshumidification;
- le niveau sonore;
- la consommation d’électricité.
Les étapes techniques derrière cette installation Samsung à Longueuil
La planification du perçage et du parcours des conduites
Une unité murale installée en hauteur demande une préparation rigoureuse. Le perçage doit traverser le mur au bon endroit, avec une inclinaison suffisante lorsque le drain s’écoule par gravité.
Avant l’ouverture du mur, nous devons identifier les obstacles potentiels. Dans une propriété présentant des poutres et des réseaux apparents, il peut aussi exister des conduites cachées, des renforts structuraux ou des composantes électriques à proximité.
Le parcours doit accueillir :
- la conduite de liquide;
- la conduite de vapeur;
- le câble de communication et d’alimentation applicable;
- le tuyau de drainage;
- l’isolant autour des conduites;
- les raccordements nécessaires à l’unité intérieure.
Les conduites frigorifiques ne doivent pas être pliées brutalement. Les courbes doivent être réalisées sans écraser le cuivre ni réduire son diamètre intérieur. Un tuyau déformé peut nuire à la circulation du réfrigérant et au rendement du système.
La gestion de la condensation dans une unité placée en hauteur
En climatisation et en déshumidification, l’unité intérieure retire de l’humidité de l’air. Cette eau se rassemble dans un bac, puis s’écoule par un drain.
Dans une installation comme celle-ci, la gestion du drain est essentielle. Une fuite d’eau située plusieurs mètres au-dessus du plancher pourrait endommager le mur, les stores, les meubles ou les objets décoratifs.
Nous vérifions donc :
- la pente continue du drain;
- l’absence de contre-pente;
- la solidité des raccordements;
- l’écoulement avant la fin des travaux;
- l’isolation des sections susceptibles de condenser;
- la sortie extérieure du drain;
- la protection contre les obstructions.
Lorsque la gravité ne permet pas d’évacuer l’eau de façon fiable, une pompe de condensation peut être envisagée. Une pompe ajoute cependant une composante mécanique, du bruit potentiel et un entretien supplémentaire. Nous privilégions donc le drainage naturel lorsque l’architecture le permet.
La fixation sur un mur adapté
L’unité intérieure doit être installée sur une plaque de montage solidement fixée. Le mur doit supporter l’appareil sans mouvement ni vibration.
Dans une pièce où les sons peuvent résonner en raison du plafond élevé et des surfaces dures, le contrôle des vibrations prend une importance supplémentaire. Une petite vibration transmise au mur pourrait devenir plus perceptible dans l’espace ouvert.
La plaque doit être :
- parfaitement de niveau;
- fixée dans une structure suffisamment solide;
- positionnée selon les dégagements du fabricant;
- accessible pour le raccordement;
- installée sans déformation.
L’unité est ensuite accrochée et verrouillée sur sa plaque. Nous vérifions qu’elle repose correctement contre le mur et que les conduites ne la repoussent pas vers l’avant.
La préparation du circuit frigorifique
Les deux zones d’un système Samsung FJM possèdent leurs propres raccordements au groupe extérieur. La qualité des raccords frigorifiques influence directement la fiabilité de l’installation.
Nos techniciens accordent une attention particulière à :
- la coupe propre du cuivre;
- l’ébavurage;
- la réalisation des évasements;
- l’alignement des raccords;
- le serrage contrôlé;
- l’étanchéité;
- la protection de l’isolant.
Un raccord mal préparé peut provoquer une fuite lente. Celle-ci peut ne pas être visible immédiatement, mais entraîner une perte progressive de rendement, du givre ou un arrêt éventuel du système.
Après les raccordements, le circuit doit être testé et mis sous vide selon les procédures appropriées. L’objectif est de retirer l’air et l’humidité avant la mise en service.
Le test des deux unités intérieures
Lors de la mise en marche, nous ne testons pas seulement l’unité visible sur la photographie. Les deux zones doivent être vérifiées individuellement et ensemble.
La mise en service comprend notamment :
- le démarrage de chaque unité;
- la vérification de la communication;
- le contrôle des températures de soufflage;
- le test des vitesses de ventilation;
- l’ajustement des volets;
- l’inspection des drains;
- la vérification des bruits;
- la validation du fonctionnement simultané;
- l’explication des télécommandes au client.
Nous identifions clairement quelle télécommande correspond à chaque zone. Cette étape simple évite beaucoup de confusion, surtout lorsque les deux unités intérieures sont du même modèle.
Le fonctionnement coordonné d’un système FJM
Chaque zone peut généralement avoir sa propre température de consigne. Une pièce peut ainsi être réglée différemment de l’autre en fonction de son occupation.
Les deux zones restent toutefois reliées à la même unité extérieure. Sur un système multizone résidentiel conventionnel, elles ne doivent pas demander simultanément des modes opposés. Une unité ne peut pas normalement chauffer pendant que l’autre climatise.
Pour éviter les conflits, nous recommandons :
- d’utiliser le même mode sur les deux télécommandes;
- d’éteindre une zone qui n’a pas besoin de fonctionner;
- d’éviter le mode automatique lorsque les conditions peuvent créer des demandes contradictoires;
- de choisir des consignes raisonnablement proches;
- de vérifier le réglage de chaque unité lors des changements de saison.
Cette compréhension du système contribue à un fonctionnement plus stable.
Comment limiter la stratification de l’air
Dans une pièce haute, l’air chaud tend à s’accumuler près du plafond. Le réglage des volets et de la ventilation devient donc particulièrement important.
En chauffage, l’air doit être dirigé vers le bas afin d’atteindre la zone occupée. En climatisation, l’air frais peut être dirigé davantage vers l’avant ou légèrement vers le haut selon la géométrie de la pièce, car il descendra naturellement.
Il peut également être utile d’utiliser un ventilateur de plafond lorsque la résidence en possède un. En hiver, une faible vitesse peut aider à ramener l’air chaud accumulé en hauteur, sans créer un courant d’air inconfortable.
Le réglage optimal dépend de la disposition des meubles et de l’usage de l’espace. Nous expliquons au propriétaire comment ajuster les volets plutôt que de laisser systématiquement la même position toute l’année.
Les erreurs à éviter après l’installation
Régler une température extrême pour accélérer le système
Choisir 16 °C en climatisation ne fait pas nécessairement refroidir la pièce plus rapidement qu’une consigne raisonnable. Le système fonctionnera plutôt plus longtemps, au risque de rendre certaines zones trop froides.
Bloquer la circulation d’air
Un meuble élevé, un objet décoratif ou un rideau placé devant l’unité peut réduire sa portée. Dans cette installation, l’espace devant l’appareil doit rester dégagé.
Négliger les filtres en raison de la hauteur
L’unité étant installée en hauteur, le nettoyage des filtres demande un accès sécuritaire. Il ne faut pas attendre que le débit d’air diminue fortement avant d’intervenir.
Utiliser des escabeaux inadaptés
Un entretien réalisé en hauteur doit toujours être effectué avec un équipement stable et approprié. Une chaise ou un meuble ne constitue pas un moyen d’accès sécuritaire.
Laisser la neige s’accumuler autour du groupe extérieur
En hiver, l’unité extérieure doit pouvoir respirer. La neige ne doit pas bloquer l’échangeur ni l’espace de rejet d’air.
L’entretien d’une thermopompe double zone Samsung
Chaque unité intérieure possède ses propres filtres et ses propres surfaces d’échange. Les deux appareils doivent donc être entretenus, même lorsqu’une zone est moins utilisée.
L’entretien courant comprend :
- l’inspection des filtres;
- le lavage des filtres réutilisables;
- le dépoussiérage de l’enveloppe;
- la vérification visuelle des volets;
- la surveillance du drainage;
- le dégagement de l’unité extérieure;
- l’observation des bruits inhabituels.
Avec le temps, la turbine, l’échangeur et le bac de condensation peuvent accumuler de la poussière. Un entretien CVAC professionnel permet alors d’effectuer un nettoyage plus complet que le simple lavage des filtres.
Dans le cas d’une unité installée à cette hauteur, l’intervention professionnelle est particulièrement utile, car elle nécessite des moyens d’accès sécuritaires et une protection adéquate de la pièce.
Admissibilité potentielle aux aides financières
L’admissibilité d’une thermopompe à une aide financière ne peut pas être confirmée à partir de la marque ou de l’apparence de l’appareil seulement. Elle dépend de la combinaison exacte des modèles intérieur et extérieur, du numéro de référence reconnu par le programme, de la capacité et des critères en vigueur au moment de l’installation.
Pour un système multizone, il est important de vérifier l’ensemble de la combinaison, et non seulement le nom commercial Samsung Premium FJM.
Avant de promettre un montant, nous validons notamment :
- les numéros de modèle complets;
- la référence de performance applicable;
- la catégorie de l’équipement;
- la date d’achat et d’installation;
- le type de bâtiment;
- les documents exigés;
- les conditions du programme en vigueur.
Cette vérification évite les estimations basées sur des renseignements incomplets.
Un projet représentatif des installations complexes réalisées par AirGreen
Cette installation à Longueuil illustre bien les projets où l’environnement du bâtiment influence autant les travaux que l’équipement sélectionné. Le plafond élevé, le bois apparent, les poutres métalliques et les conduites existantes exigeaient une implantation soignée.
Chez AirGreen, nous réalisons des installations de thermopompes double zone, de systèmes multizones et de climatiseurs muraux à Longueuil, à Montréal, à Laval, sur la Rive Nord et sur la Rive Sud.
Notre travail comprend l’analyse du bâtiment, la sélection de la combinaison compatible, le positionnement des unités, la planification des conduites, le raccordement frigorifique, le drainage, la mise en service et les explications au propriétaire.
Le résultat recherché n’est pas seulement une pièce plus fraîche ou plus chaude. Nous voulons obtenir une installation qui s’intègre correctement au bâtiment, qui demeure accessible pour l’entretien et qui distribue l’air de manière logique dans chaque zone.
Ce que cette installation apporte aux occupants
La configuration Samsung Premium FJM permet aux occupants de mieux contrôler deux secteurs de la résidence à partir d’un seul groupe extérieur. Dans la grande pièce illustrée, l’unité murale est positionnée pour desservir un volume important tout en respectant les contraintes architecturales.
La deuxième zone apporte un contrôle complémentaire dans un espace qui aurait été difficile à traiter uniquement par la circulation naturelle de l’air.
Cette installation offre ainsi :
- une meilleure répartition du confort;
- un réglage distinct entre les deux zones;
- une seule unité extérieure;
- une intégration intérieure discrète;
- une solution adaptée à une architecture ouverte;
- une utilisation flexible selon l’occupation des pièces.
Pour les propriétaires de maisons à plafond cathédrale, de lofts, de mezzanines ou d’aires ouvertes à Longueuil, ce projet montre pourquoi le choix de l’emplacement et le dimensionnement sont aussi importants que le choix de la marque.
