Une mise en service technique au cœur d’une installation multizone réalisée dans un espace extérieur déjà occupé
À Pointe-Claire, dans l’Ouest-de-l’Île de Montréal, nous avons installé une thermopompe multizone triple zone Hitachi airHome Multi afin d’assurer le chauffage et la climatisation de trois espaces distincts à partir d’une seule unité extérieure. Le projet comportait une difficulté bien visible sur la photographie du chantier : l’emplacement choisi accueillait déjà un autre équipement de climatisation, plusieurs conduites, des raccordements électriques et une façade composée de brique et de fondation en béton.
Dans ce type de configuration, la réussite ne dépend pas uniquement du choix de la thermopompe. Nous devons organiser chaque composante pour que le nouveau système fonctionne correctement sans nuire à l’équipement existant, sans bloquer l’accès aux valves de service et sans créer un réseau désordonné de conduites le long du bâtiment.

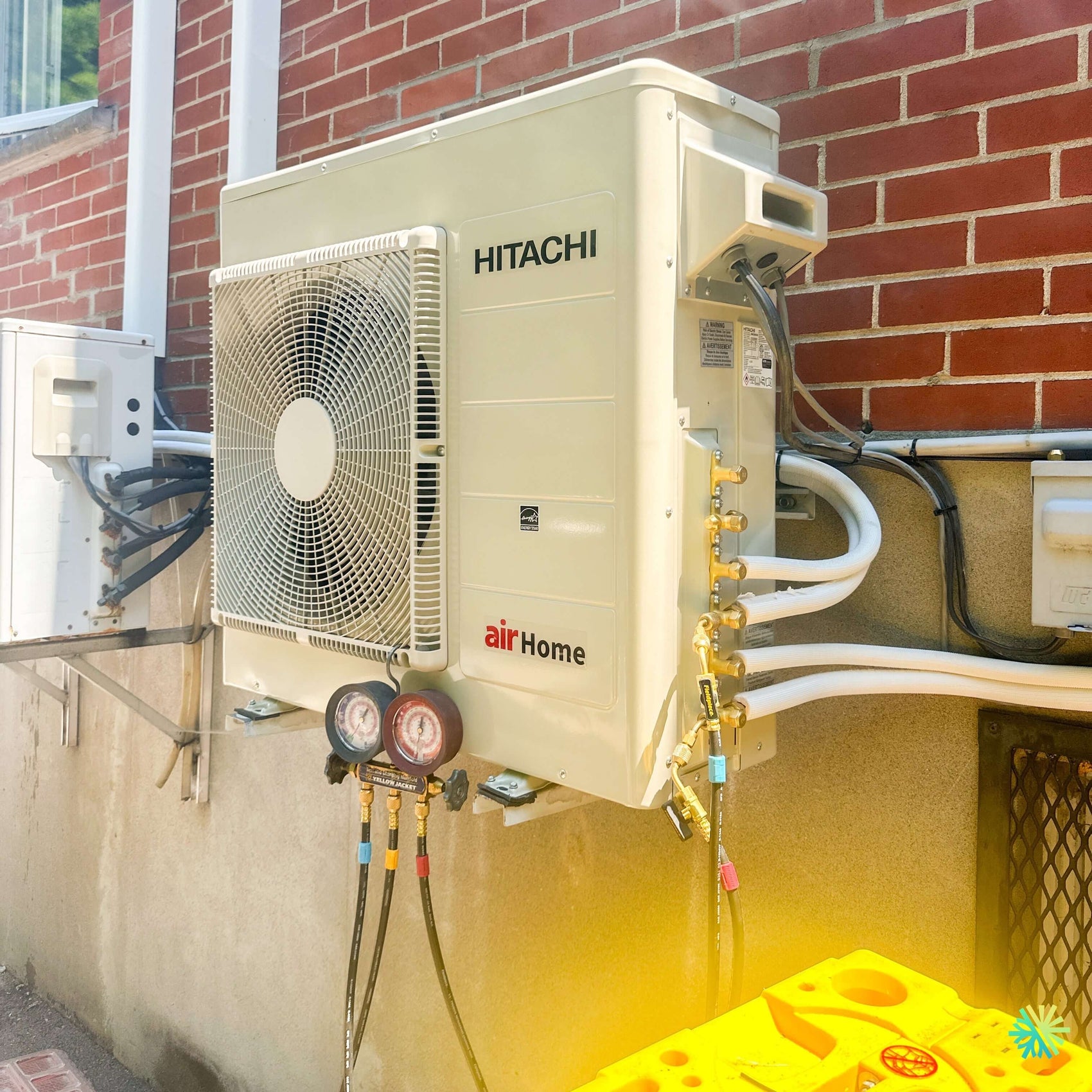

La photo montre l’unité extérieure Hitachi airHome installée sur un support mural métallique, au-dessus du niveau du sol. Elle montre aussi une étape importante de notre travail : la mise en service du circuit frigorifique, avec un manifold et ses manomètres raccordés aux ports de service.
Ce moment du chantier est rarement visible une fois l’installation terminée, mais il est déterminant. Une thermopompe peut être parfaitement droite, proprement fixée et esthétiquement bien intégrée, tout en présentant des problèmes si le circuit frigorifique n’a pas été préparé, testé et mis en service selon les bonnes procédures.
Pourquoi une thermopompe triple zone était adaptée à cette propriété de Pointe-Claire
Une thermopompe triple zone permet de raccorder trois unités intérieures à un seul compresseur extérieur. Chaque unité intérieure dessert généralement une pièce, un étage ou une section précise de la maison.
Cette configuration est particulièrement utile dans les résidences de Pointe-Claire où l’on retrouve souvent :
- un rez-de-chaussée relativement ouvert;
- des chambres fermées à l’étage;
- un sous-sol présentant une charge thermique différente;
- des agrandissements construits à différentes périodes;
- des zones éloignées que l’air d’une seule unité murale ne peut pas atteindre efficacement.
Une unité intérieure installée dans le salon peut très bien améliorer le confort de l’aire principale, mais elle ne peut pas pousser efficacement l’air à travers plusieurs corridors et portes fermées. En divisant la maison en trois zones, nous rapprochons le chauffage et la climatisation des espaces réellement occupés.
Chaque unité intérieure peut disposer de son propre :
- point de consigne;
- niveau de ventilation;
- horaire;
- réglage des volets;
- mode de déshumidification;
- contrôle marche-arrêt.
Il devient ainsi possible de réduire l’utilisation d’une chambre inoccupée tout en maintenant le confort dans l’aire de vie principale.
Un seul compresseur extérieur pour limiter l’encombrement
L’espace visible sur la photographie était déjà occupé par une autre unité extérieure. Installer trois thermopompes simples zones aurait demandé beaucoup plus de place sur la façade et aurait multiplié les circuits électriques, les supports et les besoins d’entretien.
Le système multizone permet plutôt de regrouper trois circuits intérieurs sur une seule unité extérieure. Cette approche réduit :
- le nombre de compresseurs autour du bâtiment;
- l’encombrement visuel;
- le nombre de supports;
- les dégagements à prévoir;
- le nombre de sectionneurs;
- les zones exposées aux vibrations.
Le multizone n’est cependant pas automatiquement préférable dans toutes les maisons. Il doit être sélectionné lorsque la répartition des pièces, la capacité requise et les conditions d’installation justifient réellement l’utilisation d’un compresseur commun.
Une installation murale surélevée adaptée aux hivers montréalais
L’unité Hitachi a été installée sur un support mural métallique fixé à la structure du bâtiment. Elle se trouve nettement au-dessus du sol, ce qui apporte plusieurs avantages dans les conditions climatiques de Pointe-Claire.
Cette élévation aide à limiter les risques liés :
- à la neige accumulée;
- à la glace;
- aux feuilles;
- aux éclaboussures;
- à l’eau de pluie;
- à la saleté projetée depuis le sol;
- à l’obstruction du drainage pendant le dégivrage.
En mode chauffage, le serpentin extérieur peut accumuler du givre. La thermopompe effectue alors un cycle de dégivrage, qui produit de l’eau sous l’appareil. Si l’unité est installée trop près du sol, cette eau peut geler autour du cabinet et créer une accumulation importante.
Le support mural permet de conserver un espace libre sous l’appareil. Il facilite aussi l’accès aux valves, comme on peut le constater sur la photographie où nos équipements de mesure sont raccordés directement sur le côté de l’unité.
La gestion des vibrations sur une façade résidentielle
Une unité fixée au mur doit être installée avec soin pour limiter la transmission des vibrations vers la structure. Le compresseur et le ventilateur créent de légers mouvements mécaniques pendant le fonctionnement. Si le support est mal dimensionné ou si les points de fixation sont inadéquats, ces vibrations peuvent être ressenties à l’intérieur.
Nous vérifions notamment :
- la rigidité du support;
- le niveau de l’unité;
- la solidité du matériau porteur;
- la présence de points d’appui adaptés;
- le serrage des boulons;
- l’absence de contact rigide entre les conduites et la maçonnerie.
Les conduites frigorifiques ne doivent pas non plus être tendues. Une courbe contrôlée près des valves permet d’absorber de petits mouvements sans exercer une contrainte permanente sur les raccords.
Une cohabitation maîtrisée avec l’équipement existant
La photographie montre une autre unité extérieure installée à gauche du nouvel appareil Hitachi. Une telle proximité impose une planification précise.
Les deux équipements doivent conserver :
- un débit d’air suffisant;
- un accès de service;
- une séparation claire de leurs circuits;
- des sectionneurs identifiables;
- des conduites protégées;
- un espace permettant de nettoyer les serpentins.
Nous devons également éviter que l’air rejeté par une unité soit immédiatement aspiré par l’autre. Une recirculation d’air peut augmenter la température autour des serpentins en climatisation ou nuire aux performances de chauffage en hiver.
L’orientation frontale et les dégagements doivent donc être évalués en fonction de l’ensemble des équipements présents, et non seulement du nouvel appareil.
Le Hitachi airHome Multi triple zone : capacités, rendement et mise en service
Le modèle extérieur prévu pour trois unités intérieures
Dans la gamme Hitachi airHome Multi, le modèle conçu pour recevoir trois connexions intérieures est le RAM-G24N3HAA. Sa capacité nominale est de 24 000 BTU/h en climatisation et de 24 000 BTU/h en chauffage.
Avec des unités intérieures sans conduits, sa capacité de climatisation peut moduler approximativement de 7 000 à 28 000 BTU/h, tandis que sa capacité de chauffage peut varier de 9 000 à 26 200 BTU/h, selon la demande et les conditions de fonctionnement.
Cette modulation est rendue possible par la technologie Inverter. Le compresseur ajuste sa vitesse en fonction de la demande des trois zones plutôt que de fonctionner uniquement à pleine capacité.
Selon la fiche technique Hitachi, le RAM-G24N3HAA peut atteindre un TRÉS2 de 22,0 dans une configuration sans conduits, avec un CPSC2 de 7,8 en région 5. Le système fonctionne au réfrigérant R32 et sa plage de chauffage s’étend jusqu’à une température extérieure de -20 °C.
Ce que signifie réellement une capacité de 24 000 BTU/h en triple zone
La capacité de 24 000 BTU/h appartient à l’unité extérieure. Elle n’indique pas que chaque unité intérieure peut fournir simultanément sa capacité nominale maximale.
Dans un système multizone, le compresseur répartit sa capacité entre les unités qui demandent du chauffage ou de la climatisation.
Par exemple, si une seule zone fonctionne, une grande partie de la capacité disponible peut être dirigée vers cette unité, dans les limites du système. Si les trois zones demandent simultanément beaucoup de chauffage, la capacité totale est partagée.
La sélection des trois unités intérieures doit donc être faite en tenant compte :
- de la charge thermique de chaque pièce;
- de la demande simultanée probable;
- de la combinaison autorisée par Hitachi;
- de l’isolation;
- de l’exposition solaire;
- du nombre et du type de fenêtres;
- de la circulation naturelle de l’air.
Additionner trois capacités intérieures sans analyser la capacité extérieure peut mener à des attentes irréalistes.
Chauffage par temps froid à Pointe-Claire
La thermopompe airHome Multi peut fonctionner en chauffage jusqu’à -20 °C, mais sa capacité disponible diminue à mesure que la température extérieure baisse.
Pour le modèle RAM-G24N3HAA, Hitachi indique une capacité maximale de chauffage d’environ :
- 18 500 BTU/h à -15 °C;
- 13 000 BTU/h à -20 °C.
Cette information est plus utile qu’une simple mention « fonctionne jusqu’à -20 °C ». Elle permet d’évaluer si la thermopompe peut couvrir seule la charge du bâtiment ou si une source de chauffage d’appoint doit demeurer disponible pendant les journées les plus froides.
Dans plusieurs maisons de Pointe-Claire, les plinthes électriques peuvent être conservées comme appoint. La thermopompe assure alors une partie importante du chauffage saisonnier, tandis que les éléments électriques complètent la demande lors des pointes de froid.
Trois zones indépendantes, mais un mode commun
Les trois unités intérieures peuvent avoir des températures et des vitesses de ventilation différentes. Certaines peuvent même être arrêtées pendant que les autres continuent de fonctionner.
Toutefois, les unités raccordées au même compresseur doivent utiliser un mode compatible.
En été, le système peut fonctionner en :
- climatisation;
- déshumidification;
- ventilation.
En hiver, il peut fonctionner en :
- chauffage;
- ventilation.
Une zone ne peut pas normalement demander du chauffage pendant qu’une autre demande simultanément de la climatisation.
Cette particularité doit être connue avant l’achat. Elle est surtout pertinente au printemps et à l’automne, lorsque certaines pièces peuvent être réchauffées par le soleil tandis que d’autres demeurent fraîches.
Ce que montrent les manomètres sur la photographie
Le manifold visible sur l’image est raccordé au circuit frigorifique pendant une étape de vérification ou de mise en service. Les manomètres permettent au technicien de suivre certaines pressions du système selon l’opération effectuée.
Sur un système triple zone, la mise en service demande une attention particulière parce que l’installation comporte plusieurs branches frigorifiques.
Nos vérifications comprennent notamment :
- l’identification de chaque paire de conduites;
- le contrôle des raccords évasés;
- le serrage au couple approprié;
- le test d’étanchéité;
- la mise sous vide;
- la vérification de la stabilité du vide;
- l’ouverture des valves de service;
- le démarrage des trois unités;
- la validation des communications;
- l’observation du comportement du système.
La photographie montre aussi des adaptateurs et des raccords installés aux ports de service. Avec le réfrigérant R32, nous devons utiliser des outils et des procédures compatibles avec le fluide et avec les exigences du fabricant.
Pourquoi la mise sous vide est indispensable
Les conduites nouvellement installées contiennent initialement de l’air et peuvent contenir une certaine humidité. Ces éléments doivent être retirés avant que le réfrigérant de l’unité extérieure soit libéré dans le circuit.
Une mise sous vide appropriée contribue à éliminer :
- l’air;
- la vapeur d’eau;
- les gaz non condensables;
- l’humidité résiduelle dans les conduites.
Si cette étape est écourtée ou mal réalisée, l’humidité peut réagir avec l’huile du compresseur et nuire au fonctionnement du système. Les pressions peuvent également devenir instables.
Nous ne considérons donc pas la mise sous vide comme une formalité. Elle fait partie intégrante de la durabilité de l’installation.
Les trois circuits frigorifiques visibles sur le côté de l’unité
Le modèle triple zone possède trois raccordements de liquide de 1/4 po et trois raccordements de gaz de 3/8 po du côté de l’unité extérieure.
Sur la photographie, plusieurs conduites isolées sont raccordées aux valves disposées verticalement. Chaque paire doit correspondre à une unité intérieure et à son circuit de communication.
Une inversion entre les conduites et les câbles peut entraîner :
- une mauvaise réponse des unités;
- des erreurs de communication;
- des codes de diagnostic;
- un fonctionnement incohérent;
- une perte de temps importante lors de la mise en service.
Pour éviter ces erreurs, nous identifions les liaisons dès l’installation et les vérifions avant le démarrage.
Longueur de tuyauterie et flexibilité d’installation
La fiche technique du RAM-G24N3HAA prévoit une longueur totale maximale de tuyauterie d’environ 200 pieds, soit 60 mètres.
Les autres limites indiquées comprennent :
- jusqu’à environ 82 pieds entre l’unité extérieure et chaque unité intérieure;
- une hauteur totale maximale de 66 pieds;
- une longueur minimale totale de 16 pieds;
- un dénivelé maximal de 16 pieds entre les unités intérieures.
Ces possibilités rendent le système adapté aux maisons comportant plusieurs niveaux. Elles ne signifient pas que les conduites peuvent être installées sans planification.
Chaque pied supplémentaire peut influencer :
- la charge de réfrigérant;
- les pertes thermiques;
- le temps d’installation;
- la quantité de protection extérieure;
- le retour d’huile;
- le coût du projet.
Un parcours bien conçu évite les détours inutiles tout en respectant l’architecture du bâtiment.
Alimentation électrique et sectionneur
Le RAM-G24N3HAA fonctionne à 208-230 V, monophasé, 60 Hz. La documentation technique indique une ampacité minimale de circuit de 19 A et une protection maximale contre les surintensités de 35 A.
La sélection finale doit toujours être confirmée à partir de la plaque signalétique de l’unité installée.
Une installation électrique adéquate comprend :
- un circuit dédié;
- un disjoncteur conforme;
- un câble de calibre approprié;
- une mise à la terre;
- un sectionneur extérieur accessible;
- des raccordements protégés contre les intempéries.
Sur ce chantier de Pointe-Claire, les composantes électriques devaient aussi être organisées parmi les équipements déjà présents sur le mur.
Le choix des unités intérieures pour trois zones
La gamme airHome Multi peut recevoir plusieurs types d’unités intérieures :
- unités murales airHome 400;
- unités murales airHome 650;
- consoles de plancher;
- unités gainables;
- mini-cassettes.
Les capacités disponibles varient selon les modèles, généralement de 7 000 à 24 000 BTU/h.
Pour trois zones, il est possible de combiner différents formats. Une unité murale peut traiter le salon, une autre une chambre, tandis qu’une console de plancher ou une unité gainable peut convenir à une troisième zone présentant des contraintes particulières.
Le choix dépend notamment :
- de l’espace mural;
- de la hauteur du plafond;
- du niveau sonore recherché;
- de l’emplacement du drainage;
- de l’esthétique;
- du débit d’air requis;
- de la forme de la pièce.
FrostWash, Mold Guard et filtration
Certaines unités intérieures compatibles intègrent la technologie FrostWash, qui utilise un cycle de gel et de fonte pour aider à nettoyer le serpentin.
La fonction Mold Guard fait circuler l’air après certaines périodes de climatisation ou de déshumidification afin de sécher les composants internes pendant environ 60 minutes.
Selon le modèle choisi, les unités peuvent également offrir :
- un filtre à charbon actif PM2.5;
- un filtre ViroSense S;
- un détecteur de mouvement;
- la fonction Smart Eco;
- l’arrêt automatique;
- l’interface airCloud Go optionnelle.
L’application airCloud Go permet de contrôler certaines fonctions à distance et de programmer le fonctionnement. Chaque unité doit toutefois être équipée des accessoires requis.
Admissibilité aux incitatifs : toujours vérifier la combinaison exacte
La documentation Hitachi indique que la gamme airHome Multi est admissible à la plupart des incitatifs provinciaux pour thermopompes.
L’admissibilité réelle doit cependant être vérifiée selon :
- le modèle extérieur;
- les modèles intérieurs;
- la combinaison certifiée;
- le numéro de référence AHRI;
- le programme en vigueur;
- le type de bâtiment;
- la capacité reconnue par le programme.
Nous évitons donc de promettre un montant uniquement à partir du nom de la série. La combinaison exacte doit être confirmée avant de présenter une estimation de subvention.
Les erreurs que nous cherchons à éviter
Installer les conduites sans identification
Trois circuits très semblables peuvent facilement être confondus. Chaque conduite et chaque câble doivent être identifiés avant leur raccordement.
Laisser l’isolant exposé
L’isolant extérieur peut se détériorer sous les rayons UV. Il doit être protégé avec une enveloppe ou un cache-tuyaux adapté.
Placer l’unité trop près de l’équipement voisin
Un dégagement insuffisant peut nuire au débit d’air et rendre l’entretien difficile.
Négliger les vibrations du support mural
Une fixation inadéquate peut transmettre des vibrations vers la structure de la maison.
Omettre le calcul de charge
Trois zones ne signifient pas automatiquement qu’une thermopompe de 24 000 BTU/h convient. La charge réelle du bâtiment doit guider la sélection.
Vérifier une seule unité intérieure
Lors de la mise en service, chaque zone doit être testée séparément, puis en fonctionnement simultané avec les autres.
Une installation CVAC adaptée au contexte de Pointe-Claire
Ce chantier montre qu’une installation CVAC à Pointe-Claire peut exiger beaucoup de coordination, même lorsque l’unité extérieure occupe une surface relativement compacte.
Nous avons dû intégrer la thermopompe Hitachi à proximité d’un appareil existant, organiser plusieurs liaisons frigorifiques, maintenir l’accès aux ports de service et installer le compresseur à une hauteur appropriée pour les conditions hivernales.
La présence des manomètres sur la photographie rappelle aussi qu’une installation ne se limite pas à son apparence finale. Le contrôle du circuit frigorifique, la mise sous vide, l’identification des branches et les essais des trois zones sont essentiels au fonctionnement de l’ensemble.
Nous appliquons cette même rigueur dans nos installations à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud, en adaptant chaque projet au type de mur, au nombre d’étages et à l’espace réellement disponible.
Garantie et entretien du Hitachi airHome Multi
La brochure Hitachi présente une garantie standard de sept ans sur le compresseur et de cinq ans sur les pièces.
Pour les installations résidentielles admissibles, un enregistrement en ligne peut permettre d’obtenir une garantie prolongée de dix ans sur le compresseur et de dix ans sur les pièces. Une option améliorée peut aussi être offerte selon les modalités applicables.
Le propriétaire devrait conserver :
- la facture;
- les numéros de modèle;
- les numéros de série;
- la date de mise en service;
- la preuve d’enregistrement;
- les documents de garantie.
L’entretien CVAC comprend le nettoyage des filtres, l’inspection des drains, le dégagement de l’unité extérieure et la vérification périodique des serpentins.
Comme l’appareil est installé près d’un autre système, il est également important de garder l’espace entre les unités libre de feuilles et de débris afin de préserver la circulation d’air et l’accès technique.
Cette installation d’une thermopompe multizone triple zone Hitachi airHome Multi à Pointe-Claire réunit ainsi trois éléments essentiels : une sélection adaptée aux besoins du bâtiment, une implantation murale bien organisée et une mise en service frigorifique réalisée avec les instruments appropriés.
