Installation d’une thermopompe multizone triple zone HITACHI airHome Multi à Saint-Léonard, Montréal

Trois zones de confort dans une résidence de Saint-Léonard grâce à une installation murale discrète et bien planifiée

À Saint-Léonard, nous avons réalisé l’installation d’une thermopompe multizone triple zone HITACHI airHome Multi afin de climatiser et de chauffer trois espaces distincts avec une seule unité extérieure. Le projet exigeait une planification précise des emplacements intérieurs, puisque chaque tête murale devait offrir une bonne distribution d’air sans nuire à la circulation, au mobilier ni à l’apparence des pièces.

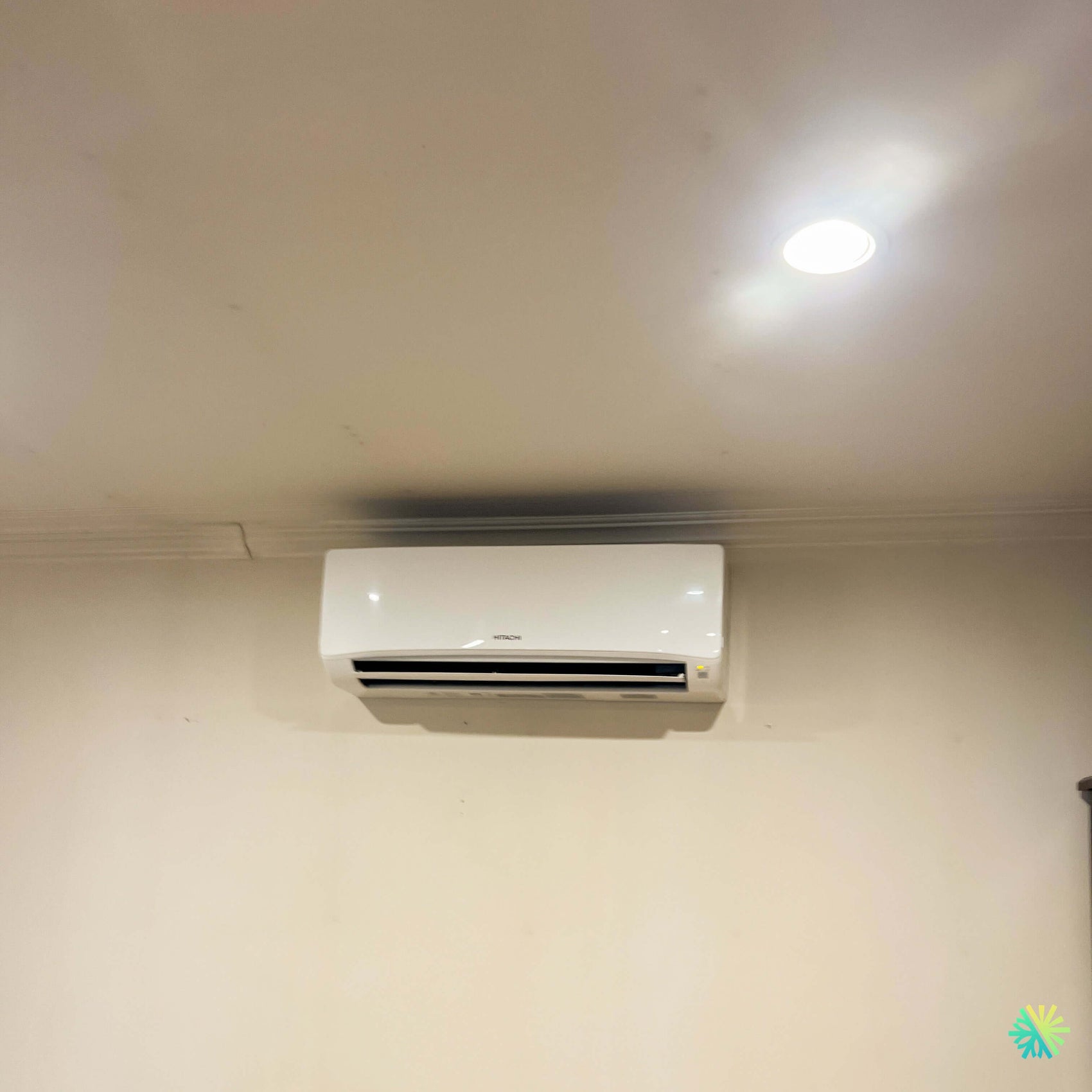

La photographie montre l’une des unités intérieures installées près du plafond, sur un mur clair et dégagé. Le climatiseur mural est en fonctionnement : son voyant est allumé et le volet de soufflage est ouvert. Cette position lui permet de projeter l’air vers le centre de la pièce, tout en conservant l’espace au sol entièrement libre.

L’intégration visuelle est particulièrement sobre. Le boîtier blanc de l’unité HITACHI s’harmonise avec le mur et le plafond, tandis qu’aucune goulotte n’est visible dans la portion photographiée. Le parcours des conduites a donc été planifié de manière à limiter l’impact visuel dans la pièce.

Dans un système triple zone, cette tête murale ne représente qu’une partie du travail. Derrière l’installation se trouvent trois réseaux frigorifiques, trois évacuations de condensats, plusieurs câbles de communication et une unité extérieure commune qui doit répartir sa capacité selon les demandes simultanées des différentes pièces.

Le besoin réel du client : corriger les écarts de température entre les pièces

Dans de nombreuses propriétés de Saint-Léonard, une seule unité murale installée dans le salon ne suffit pas à maintenir une température uniforme dans toute la résidence. Les portes, les corridors, les étages et la configuration des murs limitent la circulation naturelle de l’air.

Une pièce exposée au soleil peut devenir beaucoup plus chaude qu’une chambre orientée au nord. Un sous-sol peut demeurer frais alors que l’étage supérieur accumule la chaleur. Une chambre utilisée la nuit ne présente pas les mêmes besoins qu’un espace de vie occupé pendant la journée.

La configuration triple zone répond à ces différences en permettant de placer une unité intérieure dans chacun des secteurs prioritaires. Les occupants peuvent alors ajuster séparément :

• la température de chaque zone;
• la vitesse du ventilateur;
• la direction du soufflage;
• l’horaire d’utilisation;
• la mise en marche ou l’arrêt de chaque unité.

Cette gestion indépendante améliore considérablement le confort, mais elle doit être bien comprise. Les trois unités partagent le même groupe extérieur et doivent fonctionner dans des modes compatibles. En été, elles peuvent être utilisées en climatisation, en déshumidification ou en ventilation. En hiver, elles peuvent être utilisées en chauffage ou en ventilation.

Il n’est donc pas possible de demander simultanément du chauffage dans une pièce et de la climatisation dans une autre. Cette règle est importante lors de l’utilisation quotidienne du système.

Selon la documentation HITACHI, l’airHome Multi peut alimenter jusqu’à cinq unités intérieures selon le modèle extérieur choisi. Chaque unité peut être commandée individuellement, et plusieurs formats sont compatibles : unités murales airHome 400 et airHome 650, consoles de plancher, mini-cassettes et unités gainables.

Pourquoi une installation triple zone plutôt que trois systèmes séparés

Installer trois systèmes simples zones aurait nécessité trois unités extérieures, trois alimentations distinctes et davantage d’espace sur la façade ou dans la cour.

Le système multizone réduit cet encombrement. Une seule unité extérieure alimente trois appareils intérieurs. Cette configuration offre plusieurs avantages :

• moins d’équipements visibles à l’extérieur;
• meilleure utilisation de l’espace disponible;
• une seule zone technique principale;
• moins de bruit extérieur qu’avec trois groupes distincts;
• gestion centralisée de la production de chauffage et de climatisation;
• possibilité d’adapter la capacité selon les besoins de chaque pièce.

Le choix entre un multizone et plusieurs appareils simples zones doit toutefois être fait selon la propriété. Un multizone est particulièrement pertinent lorsque les trois pièces sont relativement proches et que les trajets de tuyauterie peuvent être regroupés efficacement.

Le modèle extérieur adapté à trois zones

Dans la gamme HITACHI airHome Multi, le modèle extérieur conçu pour accueillir jusqu’à trois unités intérieures est le RAM-G24N3HAA.

Pour une combinaison sans conduits, les principales données publiées comprennent :

• capacité nominale de climatisation : 24 000 BTU/h;
• capacité modulante en climatisation : de 7 000 à 28 000 BTU/h;
• capacité nominale de chauffage : 24 000 BTU/h;
• capacité modulante en chauffage : de 9 000 à 26 200 BTU/h;
• TRÉ2 de 12,5;
• TRÉS2 pouvant atteindre 22,0;
• CPSC2 de région 5 pouvant atteindre 7,8;
• COP de 3,5 à 8 °C;
• fonctionnement en chauffage jusqu’à -20 °C;
• fonctionnement en climatisation de -10 °C à 46 °C;
• niveau sonore extérieur annoncé de 54 dB(A);
• réfrigérant R32.

Ces données concernent la famille d’équipements et peuvent varier selon la combinaison exacte des unités intérieures. Pour vérifier l’efficacité réelle et l’admissibilité à une subvention, il faut consulter le numéro AHRI correspondant aux modèles précisément installés.

Une capacité répartie selon la demande, pas divisée en trois parts fixes

Une erreur fréquente consiste à croire qu’une unité extérieure de 24 000 BTU/h fournit automatiquement 8 000 BTU/h à chacune des trois zones.

Le fonctionnement est plus dynamique. Le compresseur Inverter ajuste sa vitesse selon la demande globale, puis répartit la capacité entre les zones actives.

Par exemple :

• si une seule unité fonctionne, elle peut recevoir une part importante de la capacité disponible;
• si deux zones sont actives, la production est partagée selon leurs besoins;
• si les trois zones demandent simultanément leur pleine capacité, le groupe extérieur répartit sa production maximale entre elles;
• lorsqu’une zone atteint son point de consigne, le système peut réduire ou rediriger sa capacité.

Cette modulation améliore le confort, mais elle rend le choix des unités intérieures particulièrement important. Les capacités doivent être sélectionnées selon les charges réelles de chaque pièce et selon les combinaisons approuvées par le fabricant.

Ce que montre la photo de l’installation intérieure

Une unité installée dans une partie dégagée du mur

La tête murale est placée dans la partie supérieure du mur, sans meuble ni obstacle devant elle. Cette position favorise une diffusion uniforme de l’air vers la zone occupée.

L’air froid a naturellement tendance à descendre, tandis que l’air chaud monte. En climatisation, le souffle peut être orienté davantage vers l’avant. En chauffage, le volet peut être dirigé plus bas afin d’amener la chaleur vers les occupants.

Une bonne position permet aussi d’éviter un souffle direct sur :

• un lit;
• un canapé;
• une table de travail;
• une porte;
• une télévision;
• un meuble élevé.

Une proximité du plafond qui exige de la précision

L’appareil est installé près du plafond. Cette position est courante, mais elle doit respecter les dégagements indiqués par le fabricant.

La reprise d’air se fait généralement par la partie supérieure de l’unité. Si l’espace est insuffisant, le débit peut être limité. Le panneau avant doit également pouvoir s’ouvrir pour permettre le retrait des filtres.

Nous vérifions donc :

• la distance au plafond;
• l’alignement de la plaque;
• l’absence d’interférence avec les moulures;
• la possibilité d’ouvrir le panneau;
• l’accessibilité pour le nettoyage;
• la solidité de la fixation.

Une finition intérieure sans parcours apparent

Aucune conduite n’est visible autour de l’appareil sur la photographie. Cela indique que le passage a été réalisé directement derrière l’unité ou dans une cavité appropriée.

Ce type de résultat demande une bonne coordination. Le perçage doit être positionné correctement par rapport à la plaque de montage, tout en assurant la pente nécessaire au drain.

L’apparence ne doit jamais prendre le dessus sur la fonctionnalité. Un drain dissimulé mais mal incliné peut provoquer une fuite d’eau. Une conduite frigorifique forcée dans une ouverture trop petite peut être écrasée ou endommagée.

Les unités intérieures compatibles avec l’airHome Multi

La documentation HITACHI présente plusieurs familles d’unités intérieures.

airHome 400

L’airHome 400 est une unité murale axée sur les fonctions essentielles. Elle est offerte dans des capacités de 7 000 à 24 000 BTU/h, selon le modèle.

Le niveau sonore minimal annoncé peut descendre jusqu’à 29 dB(A) sur certains modèles. Cette caractéristique est pertinente pour une chambre, un bureau ou un espace où le silence est important.

airHome 650

L’airHome 650 propose des fonctions supplémentaires, notamment un détecteur de mouvement sur certains modèles. Son niveau sonore minimal peut descendre jusqu’à 27 dB(A).

Elle peut aussi être compatible avec l’interface optionnelle airCloud Go.

Console de plancher

La console airHome Floor peut être installée sur un mur ou sur son socle. Elle est utile lorsque la partie supérieure du mur est occupée par une fenêtre, une poutre ou un plafond en pente.

Mini-cassette

La mini-cassette offre une diffusion d’air à quatre voies. Elle peut être avantageuse dans une grande pièce ouverte ou dans un espace commercial.

Unité gainable

L’unité gainable est dissimulée dans un plafond ou un espace technique. Elle permet de distribuer l’air par des grilles lorsque l’on souhaite éviter les unités murales visibles.

Le dimensionnement des trois zones

Nous ne choisissons pas les capacités uniquement selon la superficie. Deux pièces de même taille peuvent présenter des charges très différentes.

Notre analyse considère notamment :

1. la superficie;
2. la hauteur du plafond;
3. l’isolation;
4. le nombre de fenêtres;
5. l’orientation solaire;
6. le type de vitrage;
7. le nombre d’occupants;
8. les appareils produisant de la chaleur;
9. l’emplacement de la pièce dans le bâtiment;
10. la capacité de chauffage disponible par temps froid.

Une chambre bien isolée peut nécessiter une petite unité, tandis qu’une aire ouverte exposée au sud peut demander une capacité plus élevée. Les trois têtes ne doivent donc pas nécessairement avoir la même puissance.

Les éléments techniques qui déterminent la fiabilité du système

Trois circuits frigorifiques à identifier sans erreur

Le RAM-G24N3HAA comporte trois raccords de liquide de 1/4 po et trois raccords de gaz de 3/8 po.

Chaque unité intérieure possède son propre circuit. Le câblage de communication et la tuyauterie doivent correspondre au même port extérieur.

Une inversion peut provoquer un mauvais fonctionnement. Par exemple, si l’unité intérieure A communique avec le port électrique A mais est raccordée au circuit frigorifique B, le système peut afficher une erreur ou fonctionner de façon incohérente.

Nous identifions donc chaque circuit avant de fermer les goulottes et nous validons leur correspondance pendant la mise en service.

Les limites de tuyauterie à respecter

Pour le modèle triple zone, la documentation indique :

• longueur totale maximale : 200 pieds;
• longueur maximale vers une unité intérieure : 82 pieds;
• hauteur totale maximale : 66 pieds;
• longueur minimale totale : 16 pieds;
• dénivelé maximal entre unités intérieures : 16 pieds.

Ces limites doivent être calculées avant le début des travaux. Une distance mesurée visuellement entre deux murs ne représente pas la longueur réelle. Il faut tenir compte des montées verticales, des détours, des changements de direction et des passages entre les étages.

Le drainage de la condensation

Chaque unité intérieure produit de l’eau en mode climatisation. Une installation triple zone comprend donc trois drains distincts.

Le drain doit respecter une pente continue lorsque l’écoulement se fait par gravité. Nous évitons :

• les contre-pentes;
• les sections affaissées;
• les raccords difficiles d’accès;
• les sorties qui tachent une façade;
• les rejets près d’une porte;
• les zones où l’eau peut geler.

Lorsqu’un écoulement gravitaire n’est pas possible, une pompe à condensats peut être installée. Son emplacement doit alors être choisi pour limiter le bruit et permettre l’entretien.

L’alimentation électrique du groupe extérieur

Le RAM-G24N3HAA fonctionne sur une alimentation de 208-230 V, monophasée, 60 Hz. La brochure indique une ampacité minimale de circuit de 19 A et une protection maximale contre les surintensités de 35 A.

La sélection finale du disjoncteur, du fil et du sectionneur doit toujours suivre la plaque signalétique de l’équipement installé et les exigences électriques applicables.

L’épreuve d’étanchéité et le tirage au vide

Un système multizone comporte davantage de raccords qu’un simple zone. L’épreuve d’étanchéité est donc essentielle.

Après la préparation des évasements et le serrage au couple approprié, nous vérifions l’absence de fuite. Nous réalisons ensuite un tirage au vide afin d’éliminer l’air et l’humidité présents dans les conduites.

L’humidité résiduelle peut nuire à l’huile du compresseur et réduire la durée de vie du système. Une mise sous vide trop courte ou mal contrôlée peut donc compromettre une installation qui semble pourtant fonctionner normalement au départ.

La mise en service des trois unités

Notre procédure comprend :

1. la vérification des fixations;
2. la validation des circuits électriques;
3. l’identification des trois zones;
4. l’essai individuel de chaque unité;
5. l’inspection de chaque drain;
6. la mesure des températures de soufflage;
7. la vérification des volets;
8. l’essai simultané des trois zones;
9. l’écoute des vibrations;
10. l’explication des commandes aux occupants.

Nous confirmons également que les trois unités sont configurées dans un mode compatible.

Les performances de chauffage à basse température

Le système peut fonctionner jusqu’à -20 °C, mais sa capacité diminue lorsque la température extérieure baisse.

Pour le RAM-G24N3HAA, la documentation indique approximativement :

• 16 000 BTU/h de capacité nominale à -8 °C;
• 18 500 BTU/h de capacité maximale à -15 °C;
• 13 000 BTU/h de capacité maximale à -20 °C.

Cette distinction est importante à Saint-Léonard, où les températures hivernales peuvent demeurer sous les -15 °C pendant plusieurs heures.

Un appareil de 24 000 BTU/h ne fournit donc pas automatiquement 24 000 BTU/h dans les conditions les plus froides. Le calcul de charge et la présence d’un chauffage d’appoint doivent être considérés.

FrostWash et Mold Guard

Selon l’unité intérieure choisie, la gamme airHome Multi propose plusieurs fonctions d’entretien.

FrostWash

FrostWash utilise un cycle de gel et de fonte pour aider à retirer les contaminants accumulés sur le serpentin intérieur. Cette fonction contribue à maintenir le débit d’air et la propreté de l’échangeur.

Elle ne remplace pas le nettoyage manuel des filtres ni un entretien CVAC professionnel lorsque le ventilateur ou le bac de drainage sont encrassés.

Mold Guard

Mold Guard aide à sécher l’intérieur de l’appareil après la climatisation ou la déshumidification. Le système fait circuler l’air pendant environ 60 minutes afin de réduire l’humidité résiduelle favorable aux odeurs.

La filtration et les options de contrôle

Selon le modèle intérieur, la thermopompe peut comprendre :

• un filtre à charbon actif PM2.5;
• un filtre ViroSense S;
• un préfiltre lavable;
• un capteur de fuite de R32;
• une alarme visuelle ou sonore;
• une interface airCloud Go optionnelle;
• un thermostat mural airPoint Room H700 en option.

L’interface airCloud Go permet notamment de programmer le fonctionnement et de contrôler le système à distance, lorsque l’accessoire compatible est installé.

Les erreurs à éviter avec une installation triple zone

Installer toutes les têtes à partir du trajet extérieur le plus court

Le trajet le plus facile pour les conduites n’est pas toujours le meilleur emplacement pour le confort. Une tête doit être placée selon la diffusion de l’air, l’usage de la pièce et la position des occupants.

Surdimensionner les unités des chambres

Une tête trop grande peut provoquer des cycles courts, un souffle excessif et une déshumidification moins constante.

Oublier les limites de la capacité totale

Les trois unités intérieures ne disposent pas nécessairement de leur pleine capacité nominale simultanément. Le groupe extérieur répartit sa production maximale.

Utiliser des modes opposés

Une unité en chauffage et une autre en climatisation peuvent créer un conflit. Les trois têtes doivent demeurer dans un mode saisonnier compatible.

Négliger les filtres

Trois unités signifient trois ensembles de filtres à inspecter. Un filtre obstrué augmente le bruit et réduit le rendement.

Bloquer l’unité avec un meuble

Un meuble élevé ou une armoire placée sous le climatiseur peut modifier le débit d’air et compliquer l’entretien.

Une installation AirGreen pensée pour les propriétés de Saint-Léonard

Cette installation de thermopompe multizone triple zone HITACHI airHome Multi à Saint-Léonard répond à un besoin fréquent : maintenir une température plus uniforme dans plusieurs pièces sans installer trois unités extérieures distinctes.

La tête murale visible sur la photo est installée dans un espace dégagé, près du plafond et sans conduites apparentes. Le volet est libre, l’appareil demeure accessible et sa couleur s’intègre au décor.

Derrière cette finition simple se trouve une installation technique complète : choix des capacités, trois circuits frigorifiques, trois drains, câblage de communication, mise sous vide et vérification du fonctionnement simultané.

Nous appliquons cette approche dans nos projets de thermopompe à Montréal, ainsi qu’à Laval, Longueuil, sur la Rive-Nord et sur la Rive-Sud. Chaque installation est adaptée à la structure du bâtiment, à l’espace extérieur disponible et aux habitudes réelles des occupants.

Dans ce projet de Saint-Léonard, la configuration triple zone permet de traiter directement les trois espaces prioritaires et d’ajuster le confort selon leur utilisation. Le résultat combine contrôle individuel, intégration intérieure discrète et réduction de l’encombrement extérieur.
