À Hemmingford, une installation compacte où chaque centimètre autour de l’unité extérieure compte
Cette installation de thermopompe murale Fujitsu AIRSTAGE Altair 500 à Hemmingford présente un cas particulièrement intéressant : l’unité extérieure devait être intégrée dans un espace relativement restreint, tout en conservant un positionnement stable, un dégagement adéquat et un accès raisonnable pour les interventions futures.

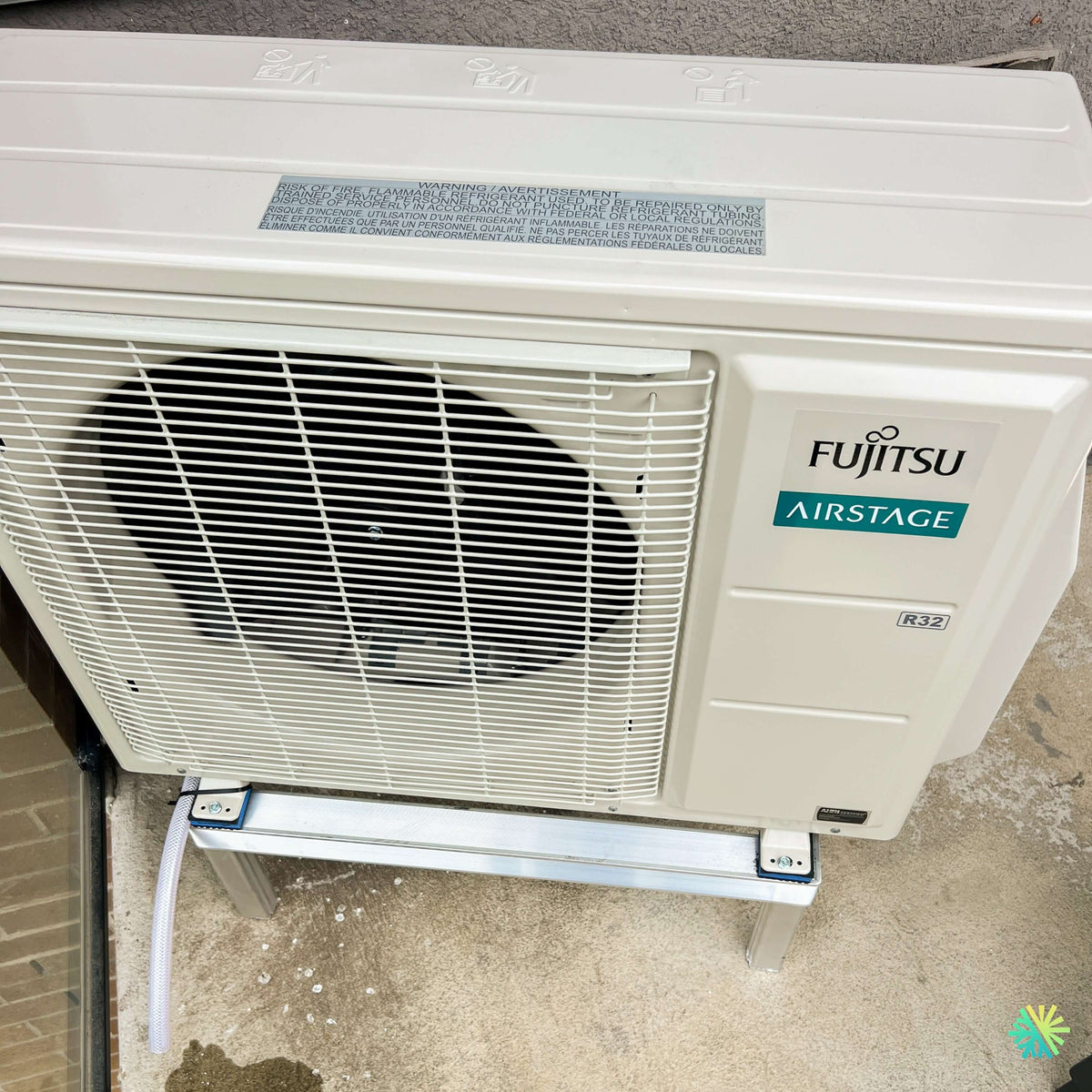

Sur la photo de notre installation, la Fujitsu AIRSTAGE est positionnée sur un support métallique indépendant et surélevé, devant un mur de fondation, avec une ouverture vitrée très près du côté gauche et une surface structurale à proximité immédiate. Plutôt que de simplement déposer le compresseur sur le sol, nous avons créé une implantation qui permet de garder l’appareil au-dessus de la surface, de protéger sa base et de mieux composer avec les conditions hivernales de la région de Hemmingford.
Le résultat paraît simple une fois terminé. Pourtant, ce sont précisément ces installations compactes qui demandent le plus de réflexion avant de commencer les travaux.
Un support surélevé choisi pour le contexte réel du bâtiment
L’unité extérieure repose sur une structure métallique à pieds verticaux. Elle n’est donc pas en contact direct avec la surface au sol.
Cette configuration apporte plusieurs avantages dans le climat québécois :
- elle maintient la thermopompe plus loin des accumulations directes de neige;
- elle réduit l’exposition de la base aux flaques d’eau et aux cycles de gel-dégel;
- elle permet de conserver une zone libre sous l’appareil;
- elle facilite certaines opérations de nettoyage et d’inspection;
- elle offre une base stable lorsque la fixation murale n’est pas la solution privilégiée.
On distingue aussi sous les pieds de l’unité des interfaces installées entre la thermopompe et la traverse métallique. Leur rôle est important : stabiliser l’appareil et limiter la transmission directe des vibrations au support.
Ce détail devient particulièrement pertinent lorsqu’une thermopompe murale se trouve près d’une porte, d’une fenêtre, d’une terrasse ou d’une pièce occupée.
Un condenseur installé dans un espace étroit sans bloquer sa façade
Le grand ventilateur frontal représente la partie la plus visible du groupe extérieur. Il doit pouvoir déplacer un volume d’air important sans rencontrer immédiatement un obstacle.
Sur ce projet de Hemmingford, l’unité est installée près du mur, mais la façade du condenseur reste libre. C’est un critère que nous évaluons systématiquement avant de déterminer l’emplacement définitif.
Une mauvaise implantation peut provoquer plusieurs problèmes :
- recirculation de l’air rejeté;
- diminution des performances;
- augmentation de la sollicitation du système;
- dégivrage moins favorable en hiver;
- entretien plus complexe;
- bruit perçu plus important dans certains espaces confinés.
Notre travail ne consiste donc pas seulement à trouver « un endroit où l’appareil entre ». Nous devons déterminer où il pourra fonctionner correctement pendant des années.
Le R-32 est clairement identifiable sur cette installation
La photo permet de lire directement le marquage R32 sur l’unité extérieure. Un avertissement concernant le caractère inflammable du réfrigérant est également présent sur la partie supérieure du boîtier.
La série Fujitsu AIRSTAGE Altair 500 utilise en effet du R-32. Dans sa documentation, Fujitsu indique un potentiel de réchauffement global de 675 pour le R-32, contre 2 088 pour le R-410A, soit une réduction annoncée de 68 %.
Cette nouvelle génération d’appareils exige des pratiques d’installation et de service adaptées au réfrigérant employé. Les raccordements frigorifiques, l’évacuation, la mise sous vide et la mise en service doivent donc être réalisés avec la rigueur requise.
Une série disponible dans plusieurs capacités, et non un seul modèle universel
L’Altair 500 est une famille de thermopompes murales simple zone proposée dans plusieurs capacités. Fujitsu identifie les modèles 09KPAS1, 12KPAS1, 18KPAS1, 24KPAS1, 30KPAS1 et 36KPAS1.
La capacité nominale en climatisation publiée varie ainsi de :
- 9 000 BTU/h;
- 12 000 BTU/h;
- 18 000 BTU/h;
- 22 000 BTU/h;
- 30 000 BTU/h;
- jusqu’à 33 000 BTU/h pour le plus grand modèle de cette série.
En chauffage, les capacités nominales correspondantes sont respectivement de 10 000, 14 000, 18 000, 24 000, 30 000 et 34 000 BTU/h.
La plaque signalétique précise n’étant pas suffisamment lisible sur la photo fournie pour identifier sans ambiguïté la capacité installée à Hemmingford, nous ne lui attribuons pas arbitrairement une valeur en BTU. C’est un point important : lorsqu’on parle de performance, de consommation ou de subvention, il faut toujours travailler à partir de la combinaison exacte des modèles intérieur et extérieur.
Les caractéristiques techniques de l’Altair 500 qui influencent directement une installation CVAC
Une technologie Inverter conçue pour moduler la capacité
La Fujitsu Altair 500 utilise un compresseur Inverter. Au lieu de fonctionner uniquement à pleine capacité avant de s’arrêter, le système peut ajuster son fonctionnement en fonction de la charge thermique.
Cette modulation permet notamment de maintenir une température intérieure plus régulière et d’éviter certains cycles marche-arrêt inutiles.
Dans une maison de Hemmingford, la demande peut varier considérablement entre une journée d’automne relativement douce et une soirée froide. Une thermopompe Inverter est capable d’adapter sa production à ces variations plutôt que de répondre toujours avec la même puissance.
Fujitsu présente également cette technologie comme un moyen d’obtenir un réglage plus rapide de la température et un confort plus constant.
Chauffage jusqu’à -15 °C selon les spécifications de la série
La fiche technique Fujitsu indique une plage de fonctionnement en chauffage allant de -15 °C à 24 °C pour l’ensemble des capacités Altair 500.
Cette donnée doit être interprétée correctement. Une température minimale de fonctionnement ne signifie pas que l’appareil produit exactement sa puissance nominale jusqu’à cette limite.
Lors du choix d’une thermopompe à Hemmingford, nous devons donc considérer :
- les pertes thermiques du bâtiment;
- l’isolation;
- la fenestration;
- le chauffage principal ou complémentaire existant;
- la distribution de l’air;
- la température de confort souhaitée;
- la capacité réellement disponible aux basses températures.
Ces critères sont beaucoup plus pertinents qu’une simple règle basée sur le nombre de pieds carrés.
Des rendements très différents selon la capacité sélectionnée
La fiche technique de la série montre des valeurs de TRÈS2 allant de 21,0 à 26,0, selon le modèle.
Les valeurs publiées sont :
- 26,0 pour le 09KPAS1;
- 24,0 pour le 12KPAS1;
- 22,0 pour le 18KPAS1;
- 21,5 pour le 24KPAS1;
- 22,0 pour le 30KPAS1;
- 21,0 pour le 36KPAS1.
Les classifications ENERGY STAR diffèrent elles aussi selon la capacité. Certaines variantes sont notamment identifiées ENERGY STAR, ENERGY STAR Cold Climate ou selon d’autres catégories indiquées par Fujitsu dans sa fiche technique.
Pour les programmes de subventions pour thermopompes au Québec, nous vérifions toujours l’admissibilité du modèle et de la combinaison AHRI exacte au moment du projet. Le simple fait qu’un appareil appartienne à une gamme ENERGY STAR ne permet pas, à lui seul, de garantir un montant précis de subvention.
Un niveau sonore intérieur aussi bas que 19 dB(A) sur certaines capacités
Le confort acoustique fait souvent partie des priorités lorsqu’un propriétaire remplace un ancien climatiseur ou une vieille thermopompe.
Sur les modèles Altair 500 de 9 000 et 12 000 BTU, Fujitsu indique un fonctionnement intérieur pouvant descendre jusqu’à 19 dB(A) en mode calme. Les valeurs minimales augmentent ensuite selon la capacité : 26 dB(A) pour le 18 000 BTU, 31 dB(A) pour le 24 000 BTU et 32 dB(A) pour les deux plus grandes capacités.
L’unité intérieure offre six vitesses de ventilation en plus du mode automatique. Cette plage permet de choisir entre une diffusion plus soutenue et un fonctionnement plus discret selon les besoins.
Des serpentins ProCore et des ailettes Hydro Fin
La documentation Fujitsu mentionne des serpentins ProCore en cuivre, conçus avec l’objectif d’améliorer leur résistance à la corrosion. Le fabricant indique également l’utilisation d’un échangeur à ailettes Hydro Fin afin de renforcer la durabilité de l’échangeur thermique.
Dans le contexte d’un système destiné à fonctionner pendant plusieurs saisons au Québec, ces caractéristiques sont intéressantes. L’unité extérieure doit supporter l’humidité, la pluie, les variations de température et le fonctionnement hivernal.
La qualité de l’appareil reste toutefois indissociable de celle de l’installation. Un bon équipement mal positionné ou mal raccordé ne donnera jamais le même résultat qu’une installation planifiée correctement.
Les dimensions de tuyauterie : une donnée déterminante lors d’un remplacement
Les diamètres frigorifiques varient selon la capacité de l’Altair 500.
La fiche Fujitsu indique :
- 9 000 et 12 000 BTU : 1/4 po liquide et 3/8 po gaz;
- 18 000 et 24 000 BTU : 1/4 po liquide et 1/2 po gaz;
- 30 000 et 36 000 BTU : 3/8 po liquide et 5/8 po gaz.
C’est un détail particulièrement important lors du remplacement d’un ancien appareil.
Nous ne considérons jamais qu’une tuyauterie existante peut automatiquement être conservée simplement parce qu’elle passe déjà au bon endroit. Nous devons confirmer son diamètre, son état, sa longueur et sa compatibilité avec la nouvelle unité.
Une mauvaise dimension de tuyauterie peut compromettre le fonctionnement et, selon la situation, la fiabilité du compresseur.
Jusqu’à 50 mètres de tuyauterie sur les plus grandes capacités
La flexibilité d’installation varie aussi selon le modèle.
Fujitsu autorise une longueur maximale de :
- 20 m pour les 9 000 et 12 000 BTU;
- 30 m pour les 18 000 et 24 000 BTU;
- 50 m pour les 30 000 et 36 000 BTU.
La différence verticale maximale permise varie de 15 à 30 m selon la capacité.
Ces possibilités sont utiles lorsque l’emplacement idéal de l’unité intérieure ne se trouve pas directement derrière le condenseur. Cependant, lorsqu’un parcours plus court et propre est possible, nous le privilégions généralement afin de simplifier le projet et l’entretien futur.
Les exigences électriques changent également avec la puissance de l’appareil
Toutes les capacités de la série fonctionnent en 208 à 230 V, 60 Hz, monophasé, mais elles n’utilisent pas toutes le même disjoncteur.
Selon Fujitsu :
- 9 000 BTU : 15 A;
- 12 000 BTU : 15 A;
- 18 000 BTU : 15 A;
- 24 000 BTU : 20 A;
- 30 000 BTU : 30 A;
- 36 000 BTU : 30 A.
Avant une installation de thermopompe murale, nous devons donc confirmer que le panneau électrique et le circuit prévu peuvent supporter le modèle sélectionné.
Le drainage visible sur cette installation mérite également de l’attention
La photo du projet de Hemmingford montre un tuyau flexible qui descend près du côté gauche de l’unité.
La gestion de l’eau fait partie des éléments souvent sous-estimés lors d’une installation de thermopompe. En climatisation, l’unité intérieure retire de l’humidité de l’air et produit du condensat. En chauffage, l’unité extérieure peut également générer de l’eau pendant les cycles de dégivrage.
Il faut donc réfléchir à l’endroit où cette eau sera évacuée afin d’éviter :
- les accumulations près des fondations;
- les plaques de glace dans une zone de passage;
- les retours d’eau indésirables;
- les écoulements contre des matériaux sensibles.
C’est précisément le genre de détail qui distingue une installation simplement fonctionnelle d’une installation pensée pour les conditions réelles d’utilisation.
Une unité extérieure compacte ne signifie pas que les dégagements deviennent facultatifs
La Fujitsu Altair 500 est présentée par le fabricant comme une série dont l’unité extérieure conserve un format relativement compact.
Cette caractéristique aide beaucoup sur des propriétés où l’espace est limité, comme dans ce projet de Hemmingford.
Mais « compacte » ne veut pas dire que l’on peut coincer le condenseur n’importe où. Nous devons toujours conserver les dégagements nécessaires autour de la machine afin que l’échange thermique, le service et le nettoyage puissent être réalisés correctement.
Sur la photo, l’appareil se trouve dans une zone serrée, mais sa façade demeure largement ouverte et la structure surélevée permet de préserver l’espace sous le condenseur.
Les erreurs que nous évitons systématiquement sur une installation comme celle-ci
Notre expérience sur des projets à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud nous a appris que plusieurs problèmes futurs sont évitables dès l’installation.
Parmi les erreurs les plus fréquentes :
- installer l’unité extérieure directement au niveau du sol;
- obstruer le ventilateur avec une clôture ou un mur trop rapproché;
- choisir le BTU uniquement selon la superficie;
- réutiliser une conduite frigorifique sans vérifier son diamètre;
- négliger l’évacuation des condensats;
- compliquer l’accès au panneau de service;
- laisser le système exposé aux accumulations de neige;
- négliger les vibrations;
- choisir un circuit électrique qui ne correspond pas au modèle.
À Hemmingford, l’espace disponible imposait certaines contraintes. Notre objectif était donc de transformer ces contraintes en une implantation structurée plutôt que de simplement placer l’appareil là où il restait de la place.
Pourquoi nous ne surdimensionnons pas automatiquement une thermopompe
Lorsqu’un propriétaire hésite entre deux capacités, choisir « la plus grosse pour être certain » n’est pas toujours la meilleure décision.
Une thermopompe Inverter fonctionne avantageusement lorsqu’elle peut moduler sur de longues périodes. Un système largement surdimensionné peut atteindre rapidement sa consigne et réduire le temps disponible pour cette modulation.
À l’inverse, un système trop petit peut fonctionner à sa limite lors des périodes les plus exigeantes.
Nous analysons donc le bâtiment dans son ensemble : superficie, volumes, isolation, fenêtres, orientation, étage, exposition, circulation de l’air et besoins de chauffage.
Une installation Fujitsu qui restera accessible pour l’entretien CVAC
L’un des points que nous regardons avant même la mise en service est la possibilité de revenir sur l’installation plusieurs années plus tard.
Un technicien doit pouvoir nettoyer l’échangeur, inspecter le système, accéder aux connexions et effectuer un diagnostic sans devoir démonter la moitié de l’environnement autour de l’appareil.
Cette Fujitsu AIRSTAGE Altair 500 installée à Hemmingford conserve un accès frontal clair et une implantation suffisamment structurée pour permettre les interventions nécessaires.
C’est un aspect moins spectaculaire qu’une valeur de rendement énergétique, mais extrêmement important pour la durée de vie réelle d’une thermopompe.
Notre approche AirGreen pour les installations en Montérégie et dans le Grand Montréal
Que le projet soit à Hemmingford, Montréal, Laval, Longueuil, sur la Rive Sud ou la Rive Nord, notre méthode reste la même : nous adaptons l’installation au bâtiment réel.
Nous ne cherchons pas à reproduire mécaniquement la même configuration sur chaque maison.
Nous vérifions l’emplacement, le support, les dégagements, la longueur de ligne, les dimensions de tuyauterie, le drainage, l’alimentation électrique et l’accessibilité avant de finaliser le projet.
Cette installation de thermopompe murale Fujitsu Altair 500 à Hemmingford en est un bon exemple. Dans un espace extérieur relativement compact, nous avons pu installer une unité au R-32 sur une structure surélevée, garder le ventilateur dégagé et intégrer le système sans sacrifier l’accès nécessaire pour le service.
Une thermopompe performante constitue le point de départ. La qualité de l’installation CVAC détermine ensuite dans quelles conditions cette technologie pourra réellement fonctionner année après année.
