Une configuration extérieure particulière qui montre pourquoi le support et l’emplacement comptent autant que la thermopompe elle-même
À Sainte-Brigide-d'Iberville, nous avons réalisé une installation de thermopompe murale Fujitsu AIRSTAGE Altair 500 dans une configuration qui se distingue immédiatement : l’unité extérieure est installée sur un support métallique surélevé, directement sur une surface de toit recouverte de gravier, au milieu de plusieurs autres équipements mécaniques.
Ce type de projet demande une approche différente d’une installation résidentielle standard au niveau du sol. Ici, le défi ne consiste pas simplement à fixer un condenseur contre une fondation. Nous devons tenir compte de la structure du toit, de la stabilité du support, des vibrations, du dégagement sous l’unité, de l’accès pour l’entretien, des équipements voisins et du cheminement de la tuyauterie frigorifique.

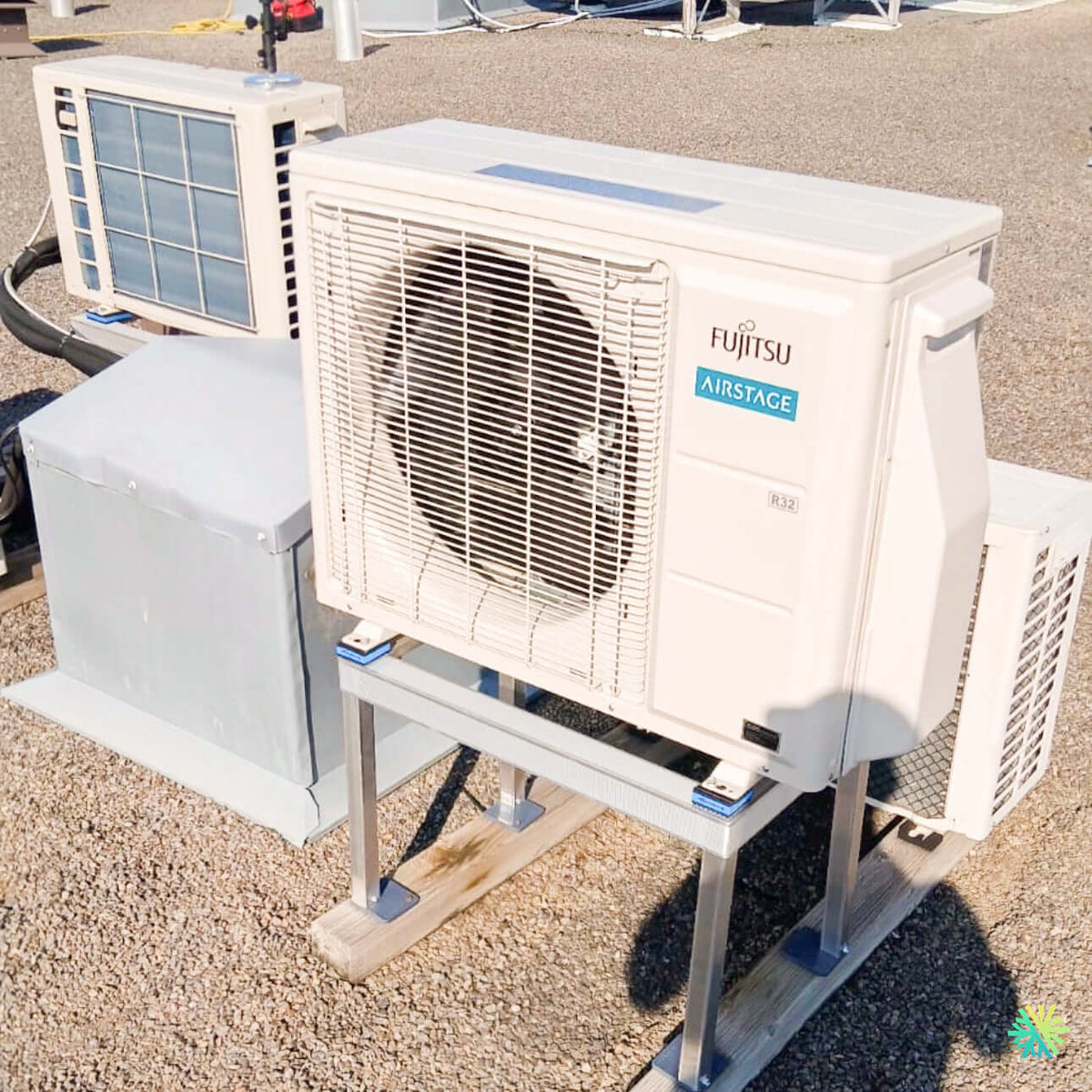

La photo de cette installation à Sainte-Brigide-d'Iberville montre clairement plusieurs détails importants : la Fujitsu AIRSTAGE Altair 500 au R-32 repose sur une structure métallique indépendante, elle-même appuyée sur des traverses de bois. Des isolateurs antivibratoires bleus sont visibles sous les pattes de la thermopompe. L’appareil est donc isolé de sa structure de support tout en restant suffisamment haut pour maintenir un bon dégagement sous le condenseur.
Cette réalisation illustre bien notre philosophie chez AirGreen : une installation CVAC durable commence bien avant la mise en marche de la machine.
Pourquoi installer une thermopompe sur un support surélevé sur un toit?
Une thermopompe installée sur un toit est soumise à des contraintes particulières.
Contrairement à une unité installée au sol le long d’une maison, elle peut être davantage exposée au vent, aux précipitations, aux variations rapides de température et aux accumulations hivernales. L’installateur doit également éviter qu’un appareil lourd ou vibrant transmette inutilement ses mouvements à la structure du bâtiment.
Sur cette installation, nous avons donc retenu une configuration avec :
- support métallique rigide et surélevé;
- bases espacées pour répartir les charges;
- traverses de bois sous le support;
- coussinets antivibratoires sous l’unité Fujitsu;
- espace libre sous la thermopompe;
- accès visible à l’avant et aux côtés de l’appareil.
Ce type de montage nous permet de mieux contrôler la position finale de l’unité et de limiter les points de contact directs avec la toiture.
Le dégagement sous le condenseur est aussi particulièrement utile en hiver. Une thermopompe produit de l’eau pendant ses cycles de dégivrage. Cette eau doit pouvoir s’éloigner de l’appareil plutôt que de former progressivement une masse de glace autour de sa base.
Un environnement mécanique déjà chargé
La photo montre que cette thermopompe n’est pas seule sur le toit.
On distingue plusieurs autres équipements extérieurs autour de l’Altair 500 ainsi qu’un boîtier métallique de grande dimension à proximité immédiate. Cela impose une planification plus rigoureuse du positionnement.
Lors d’une installation de thermopompe sur un toit, nous devons toujours éviter de placer un nouvel appareil là où il pourrait :
- aspirer directement l’air rejeté par une autre unité;
- obstruer l’accès à un équipement existant;
- empêcher l’ouverture d’un panneau de service;
- compliquer une future réparation;
- réduire les dégagements nécessaires autour du condenseur;
- créer un conflit avec les conduits ou les câbles présents sur le toit.
Le but n’est donc pas seulement de « trouver une place ». Il faut réserver à chaque appareil son propre espace de fonctionnement.
La Fujitsu AIRSTAGE Altair 500 : une gamme simple zone au R-32
La Fujitsu AIRSTAGE Altair 500 fait partie de la série H simple zone de Fujitsu. La documentation technique fournie pour cette gamme couvre six capacités : 09KPAS1, 12KPAS1, 18KPAS1, 24KPAS1, 30KPAS1 et 36KPAS1.
La série utilise le réfrigérant R-32, un détail que l’on distingue également sur le panneau avant de l’unité extérieure photographiée.
Fujitsu indique pour le R-32 un potentiel de réchauffement global de 675, comparativement à 2 088 pour le R-410A, soit une réduction annoncée de 68 % du PRG. Le fabricant précise également que les systèmes fonctionnant au R-32 peuvent nécessiter moins de charge de réfrigérant tout en conservant les performances de chauffage recherchées.
Une gamme de capacités adaptée à différents besoins
Selon la fiche technique de l’Altair 500, les capacités nominales en climatisation sont les suivantes :
- 9 000 BTU/h pour le 09KPAS1;
- 12 000 BTU/h pour le 12KPAS1;
- 18 000 BTU/h pour le 18KPAS1;
- 22 000 BTU/h pour le 24KPAS1;
- 30 000 BTU/h pour le 30KPAS1;
- 33 000 BTU/h pour le 36KPAS1.
En chauffage, les puissances nominales annoncées passent respectivement à 10 000, 14 000, 18 000, 24 000, 30 000 et 34 000 BTU/h.
La photo seule ne permet pas de confirmer de façon fiable laquelle de ces capacités a été installée sur ce projet de Sainte-Brigide-d'Iberville. Nous préférons toujours nous fier à la plaque signalétique ou au numéro de modèle exact plutôt qu’aux dimensions apparentes du condenseur.
C’est particulièrement important dans cette gamme, puisque certaines unités extérieures ont des dimensions très proches malgré des performances et exigences techniques différentes.
Pourquoi le bon dimensionnement demeure essentiel
Un propriétaire qui compare plusieurs thermopompes est souvent tenté d’associer une capacité plus élevée à un meilleur confort.
En réalité, une thermopompe murale doit être dimensionnée selon les besoins du bâtiment.
Une unité trop grande peut refroidir rapidement sans fonctionner assez longtemps pour assurer une bonne déshumidification. Une unité trop petite peut fonctionner continuellement pendant certaines périodes de pointe et ne pas offrir la réserve de capacité souhaitée.
Chez AirGreen, nous analysons donc plusieurs éléments avant de proposer une capacité :
- superficie des zones à traiter;
- niveau d’isolation;
- orientation solaire;
- fenestration;
- hauteur des plafonds;
- pertes thermiques;
- configuration des pièces;
- utilisation réelle du bâtiment.
Cette logique vaut autant pour une maison à Sainte-Brigide-d'Iberville que pour un projet à Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud.
Des rendements énergétiques qui varient selon le modèle
La documentation Fujitsu indique un TRÈS2 allant jusqu’à 26,0 pour le modèle 9 000 BTU. Le 12 000 BTU est annoncé à 24,0, le 18 000 BTU à 22,0, le 24 000 BTU à 21,5, le 30 000 BTU à 22,0 et le 36 000 BTU à 21,0.
Ces données montrent une chose importante : même au sein d’une même famille de produits, le rendement change selon la capacité.
Il est donc préférable d’évaluer un modèle précis plutôt que de parler de la gamme Altair 500 comme si toutes les capacités avaient exactement les mêmes performances.
La fiche technique indique également différents classements ENERGY STAR selon les capacités, dont certains modèles portant les désignations ENERGY STAR, climat froid ou efficacité maximale.
Chauffage jusqu’à -15 °C selon la fiche technique
La série Altair 500 présente une plage de fonctionnement en chauffage indiquée de -15 °C à 24 °C pour les six capacités listées dans la documentation.
Cette caractéristique permet d’utiliser la thermopompe comme source de chauffage pendant une importante partie de la saison froide.
Il reste néanmoins essentiel de considérer le bâtiment dans son ensemble.
Une thermopompe donnée ne produira pas nécessairement toute la chaleur nécessaire à chaque maison lorsque la température extérieure chute fortement. La capacité disponible, les pertes thermiques et la présence d’un système d’appoint doivent toujours être évaluées ensemble.
La technologie Inverter au cœur du fonctionnement
L’Altair 500 utilise un compresseur Inverter.
Au lieu de fonctionner uniquement selon une logique marche-arrêt, le système peut ajuster sa capacité en fonction de la demande.
Cette modulation offre plusieurs avantages en utilisation quotidienne :
- température intérieure plus stable;
- démarrages moins brusques;
- capacité mieux adaptée aux charges partielles;
- consommation pouvant être réduite lorsque la demande est faible;
- meilleur confort pendant les périodes intermédiaires.
La documentation Fujitsu indique également que l’unité extérieure peut fournir jusqu’à 16 % de chaleur supplémentaire par rapport à la capacité nominale étiquetée selon les conditions de fonctionnement.
Les détails techniques qui donnent tout leur sens à cette installation à Sainte-Brigide-d'Iberville
Des antivibrateurs particulièrement pertinents sur une toiture
Les petits isolateurs bleus visibles sous le condenseur peuvent sembler être un détail secondaire.
Sur un toit, ils prennent pourtant une importance particulière.
Le compresseur et le ventilateur extérieur produisent naturellement de légères vibrations. Si celles-ci sont transmises directement à une structure métallique puis au bâtiment, elles peuvent parfois devenir perceptibles à l’intérieur.
Les isolateurs servent donc à créer une séparation mécanique entre l’appareil et son support.
Ce type de détail est précisément ce que nous cherchons à anticiper lors de nos installations AirGreen.
Une structure indépendante plutôt qu’un appareil posé directement sur la toiture
Le support visible sur la photo est constitué d’une structure métallique sur quatre pieds. Ces pieds reposent sur deux traverses de bois posées sur le toit.
Cette disposition présente plusieurs avantages pratiques.
Elle permet d’abord de répartir les charges. Elle maintient aussi la thermopompe à distance du gravier et de la surface du toit. Enfin, elle rend le système plus accessible pour les inspections futures.
Lorsqu’une unité extérieure est posée trop bas, il devient plus difficile de vérifier sa base, de nettoyer autour du condenseur ou d’intervenir sur certains composants.
Les dimensions de tuyauterie changent selon la capacité
L’un des points les plus importants de la série Altair 500 concerne les dimensions de tuyauterie frigorifique.
La fiche technique précise :
- 09KPAS1 et 12KPAS1 : 1/4 po liquide et 3/8 po gaz;
- 18KPAS1 et 24KPAS1 : 1/4 po liquide et 1/2 po gaz;
- 30KPAS1 et 36KPAS1 : 3/8 po liquide et 5/8 po gaz.
Cela signifie qu’un remplacement de thermopompe doit toujours inclure une vérification de la tuyauterie existante.
Il ne suffit pas que les conduits soient déjà en place. Ils doivent être compatibles avec le modèle exact retenu.
Des longueurs de tuyauterie intéressantes pour les installations complexes
La gamme Altair 500 permet des longueurs de lignes différentes selon les capacités.
Les modèles 9 000 et 12 000 BTU permettent jusqu’à 66 pi de tuyauterie. Les modèles 18 000 et 24 000 BTU vont jusqu’à 98 pi, tandis que les 30 000 et 36 000 BTU peuvent atteindre 164 pi.
Sur un projet où l’unité extérieure est positionnée sur le toit, cette flexibilité peut être particulièrement utile.
La distance entre le condenseur et l’unité intérieure est parfois plus importante que dans une installation murale standard. Il faut donc planifier le parcours avant de fixer l’équipement.
L’alimentation électrique dépend elle aussi de la capacité
Toute la gamme fonctionne en 208 à 230 V, 60 Hz, monophasé, mais les exigences de disjoncteur varient.
La documentation indique :
- 15 A pour les modèles 9 000, 12 000 et 18 000 BTU;
- 20 A pour le 24 000 BTU;
- 30 A pour les modèles 30 000 et 36 000 BTU.
Lors d’une installation CVAC, nous devons donc vérifier l’alimentation disponible avant de finaliser la sélection du système.
Une ancienne unité présente sur un toit ne garantit pas automatiquement que le circuit électrique est adapté au nouveau modèle.
Un fonctionnement intérieur silencieux
La fiche Fujitsu annonce des niveaux sonores intérieurs particulièrement bas sur certains modèles.
Les 9 000 et 12 000 BTU peuvent descendre jusqu’à 19 dB(A) en mode calme. Le modèle 18 000 BTU est donné à 26 dB(A), le 24 000 BTU à 31 dB(A), et les 30 000 et 36 000 BTU à 32 dB(A).
Pour une thermopompe murale installée dans une chambre, un bureau ou un salon, cette donnée compte beaucoup dans le confort quotidien.
Le ventilateur intérieur propose également six vitesses plus le mode automatique, ce qui permet d’adapter le débit d’air à la demande.
ProCore, Hydro Fin et durabilité des échangeurs
Fujitsu met de l’avant des serpentins ProCore en cuivre à haute résistance à la corrosion, ainsi qu’un échangeur à ailettes Hydro Fin conçu pour améliorer la résistance à la corrosion.
Sur un toit, où une unité extérieure est davantage exposée aux précipitations et au vent, la qualité de l’échangeur prend une importance particulière.
Cela ne dispense évidemment pas d’un entretien périodique.
Une unité extérieure doit rester dégagée et propre. Les débris, feuilles ou accumulations autour de l’échangeur peuvent diminuer le débit d’air et nuire au rendement.
Une plateforme compatible avec plusieurs options de contrôle
La documentation Altair 500 prévoit plusieurs accessoires de commande.
Le système peut notamment être utilisé avec un adaptateur Wi-Fi compatible pour l’application AIRSTAGE Mobile, ainsi qu’avec divers contrôleurs filaires et interfaces compatibles BACnet ou Modbus.
Pour un propriétaire résidentiel, le Wi-Fi peut surtout permettre la surveillance et le réglage à distance.
Dans un contexte commercial ou dans un bâtiment comprenant plusieurs équipements mécaniques, des interfaces plus avancées peuvent devenir utiles pour intégrer le système à une gestion centralisée.
L’accessibilité future : un détail souvent négligé
La photo de Sainte-Brigide-d'Iberville montre un autre avantage de cette installation : l’avant de l’unité reste libre.
Ce point est crucial.
Une thermopompe doit éventuellement être inspectée, nettoyée ou réparée. Un technicien peut avoir besoin d’accéder aux raccords, au panneau électrique, au ventilateur ou à d’autres composants.
Installer une unité dans un endroit où le service futur devient presque impossible est une erreur coûteuse.
Chez AirGreen, nous essayons donc de penser à l’installation avec deux horizons différents : le jour de la mise en marche et les années de service qui suivront.
Les erreurs que nous évitons sur ce type de projet
Une installation sur toit peut sembler simple une fois terminée. En réalité, plusieurs erreurs doivent être évitées :
Poser directement l’unité sur une surface instable
Cela peut entraîner des vibrations, des mouvements et une détérioration prématurée de la base.
Négliger le dégagement sous le condenseur
L’eau de dégivrage doit avoir suffisamment d’espace pour s’évacuer.
Installer l’appareil trop près d’une autre unité
Cela peut perturber les débits d’air et compliquer les opérations de service.
Oublier l’accès futur
Un condenseur entouré d’équipements devient plus coûteux et plus long à entretenir.
Réutiliser une tuyauterie sans confirmer ses dimensions
Les diamètres changent selon la capacité de l’Altair 500.
Supposer que l’ancien circuit électrique convient
Le disjoncteur requis peut aller de 15 A à 30 A selon le modèle.
Une installation qui résume bien notre manière de travailler
Cette installation d’une thermopompe murale Fujitsu AIRSTAGE Altair 500 à Sainte-Brigide-d'Iberville montre qu’un bon projet CVAC ne repose pas uniquement sur le nom inscrit sur le condenseur.
Nous avons ici une unité au R-32, une plateforme Inverter, un système simple zone, une installation sur support surélevé, des isolateurs antivibratoires et un positionnement réfléchi au milieu d’autres équipements présents sur le toit.
C’est précisément cette attention aux contraintes réelles du bâtiment qui permet d’obtenir une installation propre, accessible et durable.
Que nous travaillions à Sainte-Brigide-d'Iberville, Montréal, Laval, Longueuil, sur la Rive Nord ou sur la Rive Sud, notre priorité reste la même : choisir le bon équipement, respecter les exigences techniques du fabricant et adapter l’installation à l’environnement réel du bâtiment.
Une thermopompe performante mérite une installation à la hauteur de ses capacités.
