À Godmanchester, une Fujitsu Altair 700 installée avec précision dans une pièce aux contraintes architecturales bien réelles
Cette installation réalisée par notre équipe AirGreen à Godmanchester illustre parfaitement un aspect souvent sous-estimé dans le choix d’une thermopompe murale : la qualité du résultat dépend autant de la machine que de l’endroit où elle est installée.

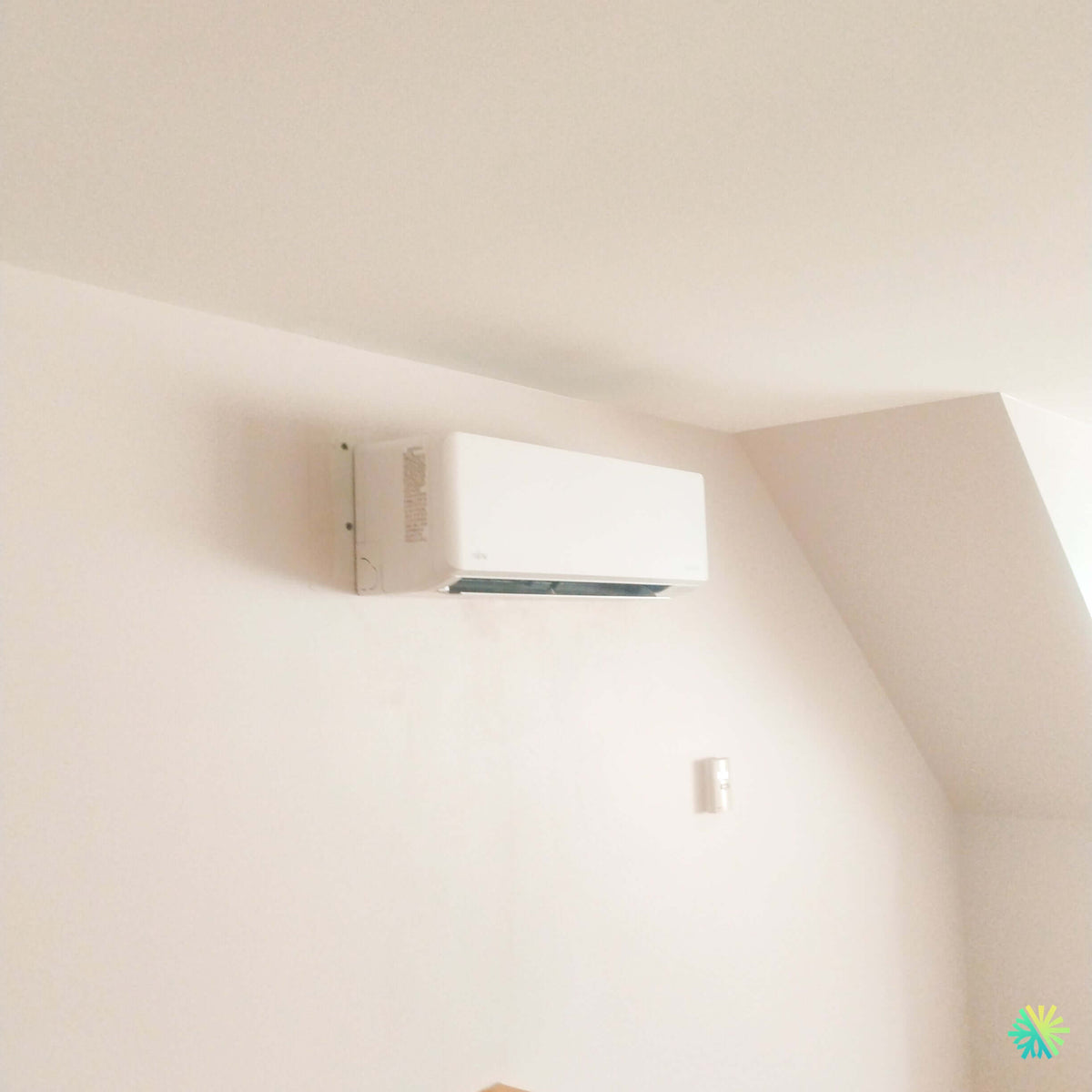

Sur la photo du projet, l’unité intérieure Fujitsu AIRSTAGE Altair 700 est installée très haut sur un mur, immédiatement sous une portion de plafond inclinée. La géométrie de la pièce n’est donc pas celle d’une pièce rectangulaire classique avec un plafond parfaitement horizontal. Nous devions trouver un emplacement permettant de conserver une bonne diffusion d’air tout en respectant la configuration architecturale existante et en intégrant proprement l’appareil dans le décor.
Le résultat est volontairement sobre : une unité murale blanche installée dans la partie supérieure du mur, avec un cheminement technique concentré sur le côté gauche de l’appareil. Dans une pièce aux murs clairs comme celle-ci, la Fujitsu Altair 700 s’intègre naturellement sans devenir l’élément visuel dominant.
Cette réalisation à Godmanchester, en Montérégie, montre pourquoi une installation CVAC ne devrait jamais être traitée comme une simple opération consistant à « accrocher une thermopompe au mur ». Positionnement, circulation d’air, évacuation du condensat, raccordement frigorifique, alimentation électrique et accessibilité future doivent tous être réfléchis avant le premier perçage.
Une thermopompe murale placée très haut pour mieux utiliser l’espace disponible
L’élément le plus intéressant de cette installation est immédiatement visible : l’unité intérieure se trouve près du plafond.
Ce positionnement est généralement avantageux pour une thermopompe murale, puisque l’air traité peut être projeté dans la pièce plutôt que directement sur les occupants. Mais lorsque le plafond est incliné, comme ici, il devient particulièrement important de trouver une position qui ne gêne pas l’ouverture des volets ni la circulation de l’air autour de l’appareil.
Nous devons également conserver suffisamment d’espace pour permettre l’accès aux filtres et aux différentes composantes lors d’un futur entretien CVAC.
Un appareil installé quelques centimètres trop haut ou trop près d’un angle peut sembler acceptable au moment des travaux, puis devenir problématique lorsqu’il faut ouvrir le panneau avant, retirer un filtre ou intervenir sur l’unité.
Dans ce projet de Godmanchester, l’appareil est placé sous la zone horizontale du plafond, avant que celui-ci ne descende vers la droite. Cela permet de profiter d’une portion de mur utilisable tout en laissant la façade et la sortie d’air entièrement dégagées.
Une configuration intérieure qui exigeait plus qu’un simple choix esthétique
La photo révèle également une pièce comportant plusieurs changements d’angles au niveau du plafond et du mur droit.
Ce type de géométrie influence notre façon de réfléchir à la circulation d’air.
Une thermopompe murale chauffe et climatise principalement en mettant l’air de la pièce en mouvement. Il faut donc éviter autant que possible les endroits où la diffusion serait bloquée immédiatement par une poutre, un retour de mur, une armoire ou une pente de plafond.
Dans une installation comme celle-ci, notre objectif est de créer une trajectoire d’air suffisamment libre pour que l’appareil puisse exploiter sa capacité sans devoir fonctionner inutilement à forte vitesse.
La Fujitsu Altair 700 dispose d’ailleurs d’une direction verticale automatique de l’air et de quatre vitesses de ventilation plus le mode automatique. Selon la fiche technique Fujitsu, la circulation d’air peut atteindre 680 m³/h, soit environ 400 pi³/min, en vitesse élevée pour les modèles 09KMAS1 et 12KMAS1.
Fujitsu AIRSTAGE Altair 700 : deux capacités disponibles
La documentation technique de la série Altair 700 couvre deux configurations :
- 09KMAS1, avec une capacité nominale de climatisation de 9 000 BTU/h;
- 12KMAS1, avec une capacité nominale de climatisation de 12 000 BTU/h.
Le modèle de 9 000 BTU offre une plage de climatisation de 3 100 à 12 100 BTU/h et une capacité nominale de chauffage de 12 000 BTU/h.
Le modèle de 12 000 BTU présente une plage de climatisation allant de 3 100 à 13 800 BTU/h, avec une capacité nominale de chauffage de 14 000 BTU/h.
La photographie intérieure ne permet pas de lire la plaque signalétique et donc de confirmer laquelle de ces deux capacités a été installée à Godmanchester. Nous préférons conserver cette distinction plutôt que d’attribuer arbitrairement un nombre de BTU à l’installation.
Pour nos clients, c’est également un bon rappel : la capacité d’une thermopompe ne doit jamais être déterminée uniquement à partir de son apparence extérieure. Deux unités intérieures visuellement presque identiques peuvent offrir des capacités et des performances différentes.
Une efficacité énergétique particulièrement intéressante
La série Fujitsu AIRSTAGE Altair 700 affiche des valeurs de rendement élevées.
Pour le modèle de 9 000 BTU, Fujitsu indique un TRÈS2 de 30,0. Pour le modèle de 12 000 BTU, la valeur annoncée est de 27,5.
Les deux modèles figurent également avec les classifications ENERGY STAR indiquées dans la documentation du fabricant.
Pour un propriétaire qui compare plusieurs thermopompes murales à Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud, ces chiffres sont importants, mais ils ne constituent qu’une partie de l’équation.
Un rendement élevé sur papier n’élimine pas la nécessité :
- de dimensionner correctement le système;
- de respecter les longueurs et diamètres de tuyauterie;
- d’effectuer une mise sous vide adéquate;
- de positionner l’unité intérieure correctement;
- d’assurer un drainage fonctionnel;
- de protéger convenablement l’installation extérieure.
L’efficacité finale d’une installation CVAC dépend toujours de l’ensemble de ces éléments.
R-32 : la nouvelle génération de réfrigérant utilisée par l’Altair 700
La Fujitsu Altair 700 fonctionne au réfrigérant R-32.
Fujitsu indique dans sa documentation un potentiel de réchauffement global de 675 pour le R-32, comparativement à 2 088 pour le R-410A, ce qui correspond à une réduction de PRG annoncée de 68 %. Le fabricant souligne également que ses systèmes R-32 nécessitent moins de réfrigérant tout en conservant leurs performances de chauffage.
Cette évolution est particulièrement pertinente pour les propriétaires qui remplacent une ancienne thermopompe.
Le type de réfrigérant influence les procédures techniques utilisées lors de l’installation et du service. Il faut donc confier les travaux à une entreprise CVAC équipée et formée pour intervenir sur les générations actuelles de systèmes.
Une technologie Inverter pour éviter le fonctionnement tout ou rien
L’Altair 700 utilise un compresseur Inverter.
Cette technologie permet au système de modifier sa production selon la demande thermique réelle de la pièce.
Lorsqu’une pièce est très chaude en été, la thermopompe peut fonctionner à une puissance supérieure pour atteindre rapidement la température demandée. Une fois cette température approchée, le système réduit progressivement sa capacité au lieu de simplement s’arrêter complètement.
Cette modulation apporte plusieurs avantages pratiques :
- température intérieure plus stable;
- réduction des cycles marche-arrêt;
- fonctionnement plus discret à faible charge;
- meilleure adaptation aux changements de température extérieure;
- consommation plus cohérente avec le besoin réel de la pièce.
Pour cette installation de Godmanchester, ce fonctionnement modulant est particulièrement pertinent puisque l’unité est installée dans une pièce dont la géométrie de plafond n’est pas uniforme. Une production adaptable permet au système de maintenir le confort sans nécessairement fonctionner continuellement à sa capacité maximale.
Jusqu’à 19 dB(A) à l’intérieur
Dans une pièce résidentielle, le bruit d’une thermopompe peut devenir aussi important que son rendement.
Fujitsu indique un niveau sonore intérieur pouvant descendre à 19 dB(A) en mode calme, avec une valeur de 21 dB(A) en chauffage dans ce même mode.
En vitesse élevée, l’unité intérieure atteint 40 dB(A) en climatisation et 42 dB(A) en chauffage.
Ces valeurs permettent de comprendre pourquoi cette gamme peut convenir aux espaces où l’on cherche à conserver un environnement sonore discret, notamment une chambre, un salon, un bureau à domicile ou une aire de vie.
Le niveau sonore extérieur est également relativement contenu. Fujitsu indique :
09KMAS1 : 44 dB(A) en climatisation et 47 dB(A) en chauffage.
12KMAS1 : 48 dB(A) en climatisation et 50 dB(A) en chauffage.
Une unité intérieure de seulement 32 13/16 pouces de largeur
Les dimensions constituent un autre avantage dans une installation comme celle-ci.
L’unité intérieure Altair 700 mesure environ :
32 13/16 po de largeur
10 5/8 po de hauteur
8 3/4 po de profondeur
Son poids est d’environ 22 lb.
Ces dimensions sont identiques pour les versions 9 000 et 12 000 BTU indiquées dans la fiche Fujitsu.
Sur la photo de Godmanchester, on comprend immédiatement l’intérêt de ce format relativement compact. L’espace disponible entre le plafond et la partie inclinée du mur impose des contraintes. Une unité beaucoup plus volumineuse aurait pu être difficile à intégrer sans compromettre soit l’esthétique, soit les dégagements nécessaires au fonctionnement.
Le cheminement technique visible sur le côté gauche : un détail normal dans une installation réelle
À gauche de l’unité intérieure, nous pouvons voir une petite section technique contenant le passage des raccordements.
Dans certaines propriétés, il est possible de dissimuler entièrement la tuyauterie à l’intérieur d’un mur. Dans d’autres, la configuration du bâtiment impose un passage en surface ou une sortie latérale.
Notre priorité est alors de rendre ce cheminement aussi court, propre et logique que possible.
Une installation réellement professionnelle ne signifie pas que toutes les conduites doivent absolument être invisibles. Elle signifie que leur passage doit respecter les exigences du système, permettre le drainage approprié et éviter des modifications inutiles à la structure du bâtiment.
Tuyauterie 1/4 po liquide et 3/8 po gaz
Pour les deux capacités de la série Altair 700, Fujitsu demande les mêmes diamètres frigorifiques :
ligne liquide : 1/4 po
ligne gaz : 3/8 po
La longueur minimale de tuyauterie est de 3 m, soit environ 10 pi.
La longueur maximale autorisée atteint 20 m ou 66 pi, avec une différence de hauteur maximale de 14,9 m ou 49 pi. La documentation précise également une précharge correspondant à 14,9 m ou 49 pi de tuyauterie.
Ces chiffres peuvent sembler secondaires pour un propriétaire, mais ils sont essentiels lors de l’élaboration du projet.
Ils déterminent notamment jusqu’où nous pouvons éloigner l’unité extérieure de l’unité intérieure sans sortir des paramètres prévus par le fabricant.
Une alimentation de 208-230 V avec protection de 15 A
Les modèles 09KMAS1 et 12KMAS1 fonctionnent sur une alimentation de 208 à 230 V, 60 Hz, monophasée.
La fiche technique indique un disjoncteur de 15 A pour les deux capacités.
Cela peut faciliter certains projets résidentiels où la disponibilité électrique est limitée, mais nous devons toujours inspecter le panneau électrique avant de conclure qu’une installation est réalisable sans modification.
Pour le modèle 9 000 BTU, Fujitsu indique un courant maximal de 6,4 A en climatisation et de 9,4 A en chauffage.
Pour le modèle 12 000 BTU, les valeurs maximales indiquées sont de 6,9 A en climatisation et de 9,4 A en chauffage.
Une consommation modulante plutôt qu’un chiffre unique
Il est également intéressant d’examiner la consommation nominale.
Pour le 09KMAS1, Fujitsu annonce une consommation nominale de :
- 0,55 kW en climatisation;
- 0,76 kW en chauffage.
Pour le 12KMAS1 :
- 0,89 kW en climatisation;
- 0,95 kW en chauffage.
Ces valeurs ne signifient pas que la thermopompe consomme constamment cette quantité d’électricité. Comme il s’agit d’un système Inverter, la consommation varie en fonction de la charge demandée.
C’est précisément pourquoi comparer uniquement la puissance électrique instantanée de deux appareils ne donne pas une image complète du rendement saisonnier.
Chauffage jusqu’à -15 °C : bien comprendre la vocation de l’Altair 700
La plage de fonctionnement en chauffage indiquée par Fujitsu s’étend jusqu’à -15 °C.
Il est essentiel de ne pas présenter cette valeur comme si elle signifiait automatiquement que la thermopompe devait constituer l’unique source de chauffage pendant tous les épisodes de froid du Québec.
À Godmanchester, les températures hivernales peuvent descendre sous ce seuil.
Selon le bâtiment et le système de chauffage déjà présent, nous devons donc considérer la Fujitsu Altair 700 comme un élément d’une stratégie énergétique globale.
Elle peut assurer une grande partie des besoins de chauffage lorsque les conditions se situent dans sa plage de fonctionnement, tandis qu’une autre source de chauffage peut prendre le relais lorsque les conditions l’exigent.
Pour un propriétaire qui souhaite maximiser l’utilisation de la thermopompe à des températures beaucoup plus basses, il peut être pertinent de comparer d’autres séries Fujitsu spécifiquement conçues pour le très grand froid.
Une capacité de chauffage supérieure à la capacité nominale de climatisation
La fiche technique montre cependant une caractéristique intéressante.
Le modèle de 9 000 BTU en climatisation fournit jusqu’à 14 500 BTU/h de chauffage dans sa plage de modulation.
Le modèle de 12 000 BTU peut atteindre 15 000 BTU/h en chauffage.
Fujitsu mentionne également dans sa documentation que l’unité extérieure de la série Altair 700 peut offrir jusqu’à 33 % de chaleur supplémentaire par rapport à la capacité nominale étiquetée, selon les conditions de fonctionnement.
Cela illustre bien pourquoi le nombre de BTU inscrit dans le nom commercial d’un système ne raconte pas toute l’histoire.
Wi-Fi intégré et application AIRSTAGE
La série Altair 700 comprend également la connectivité Wi-Fi intégrée.
Le système peut être surveillé et contrôlé à distance par l’entremise de l’application mobile AIRSTAGE compatible.
Cette fonction est particulièrement pratique dans une résidence où la thermopompe est utilisée quotidiennement. Le propriétaire peut modifier une consigne ou vérifier le fonctionnement du système sans devoir se trouver directement devant l’unité.
Fujitsu prévoit également plusieurs options de commande avancées, notamment des contrôleurs filaires et des interfaces compatibles BACnet ou Modbus pour certaines applications plus complexes.
Les serpentins ProCore en cuivre : une caractéristique interne qui ne se voit pas sur la photo
L’unité intérieure Altair 700 utilise des serpentins ProCore en cuivre à haute résistance à la corrosion, selon Fujitsu.
C’est un détail technique invisible après l’installation, mais important pour la durabilité de l’équipement.
La brochure du fabricant mentionne également :
- le dégivrage automatique;
- le redémarrage automatique;
- un mode économique;
- un mode chaleur minimale;
- une télécommande sans fil;
- un mode extérieur à faible niveau sonore.
L’ensemble de ces fonctionnalités positionne l’Altair 700 comme une solution murale compacte destinée à offrir chauffage et climatisation avec une interface relativement simple pour l’utilisateur.
Le drainage : un détail invisible mais essentiel
Sur une photo terminée comme celle de Godmanchester, le client voit principalement une unité propre et discrète.
Ce que l’on ne voit pas nécessairement, c’est le travail derrière le drainage.
En climatisation, une thermopompe retire de l’humidité de l’air intérieur. Cette eau doit être évacuée correctement.
La fiche Fujitsu indique une capacité d’élimination de l’humidité de 1,38 L/h pour le modèle 9 000 BTU et de 1,73 L/h pour le 12 000 BTU.
Une mauvaise pente de drain ou un cheminement mal conçu peut éventuellement provoquer :
- des écoulements d’eau à l’intérieur;
- une accumulation dans le bac de condensation;
- des odeurs;
- des dommages au mur;
- des appels de service évitables.
Nous accordons donc autant d’attention au drain qu’aux raccords frigorifiques.
Ce que cette installation à Godmanchester peut apprendre à un propriétaire avant son propre projet
Ne pas choisir l’emplacement uniquement parce qu’un mur est libre
Le premier enseignement de cette installation est simple : un espace libre sur un mur n’est pas automatiquement un bon emplacement pour une thermopompe murale.
Nous regardons notamment la direction dans laquelle l’air sera soufflé.
Dans une aire ouverte, l’objectif peut être d’envoyer l’air vers la plus grande partie possible du logement. Dans une chambre, nous cherchons généralement à éviter un souffle direct sur le lit. Dans une pièce avec plafond incliné, comme à Godmanchester, les angles du plafond peuvent également modifier la circulation d’air.
Ne pas surdimensionner « pour être certain »
Un autre réflexe fréquent consiste à demander une unité plus grosse que nécessaire.
Une thermopompe Inverter peut moduler sa capacité, mais cela ne justifie pas un surdimensionnement important.
La bonne capacité permet généralement :
- de maintenir une température plus uniforme;
- d’améliorer la déshumidification estivale;
- de limiter certains cycles inutiles;
- de maintenir un meilleur équilibre entre confort et consommation.
Nous déterminons donc la capacité selon le bâtiment plutôt que selon le principe voulant que « plus de BTU signifie toujours plus de confort ».
Vérifier les besoins de chauffage à très basse température
Un propriétaire qui cherche une thermopompe Fujitsu à Godmanchester doit également comparer la plage de fonctionnement de chaque gamme avec ses objectifs.
L’Altair 700 est annoncée pour fonctionner en chauffage jusqu’à -15 °C. Si l’objectif est plutôt de faire fonctionner la thermopompe comme principale source de chaleur durant des températures nettement inférieures, nous devons examiner des séries offrant des performances de climat froid adaptées à cette exigence.
Cette discussion avant l’installation est beaucoup plus importante que le simple choix du logo sur l’unité.
Toujours vérifier l’admissibilité réelle aux subventions
La fiche technique identifie les Altair 700 présentées avec différentes certifications ENERGY STAR.
Cela peut être pertinent pour certains programmes d’aide financière, mais l’admissibilité à une subvention doit toujours être confirmée à partir du jumelage exact des unités, du numéro AHRI applicable et des règles du programme en vigueur au moment de l’installation.
Chez AirGreen, nous évitons de promettre un montant uniquement parce qu’un modèle porte une certification énergétique.
Les programmes évoluent. Une vérification précise est donc nécessaire avant de présenter un montant comme garanti.
Une installation propre doit également rester facile à entretenir
La photo de Godmanchester montre une installation relativement minimaliste : une unité blanche, installée haut sur un mur clair, avec très peu de composantes visibles.
Mais une installation esthétique doit également demeurer accessible.
Les filtres de l’unité intérieure doivent être nettoyés régulièrement. Il doit rester possible d’ouvrir le panneau avant et, au besoin, d’effectuer un nettoyage en profondeur de la thermopompe murale.
Nous tenons donc compte du service futur dès le choix de l’emplacement.
Un appareil peut fonctionner pendant des années. Quelques minutes supplémentaires consacrées à son positionnement lors de l’installation peuvent rendre son entretien beaucoup plus simple pendant toute sa durée de vie.
L’approche AirGreen : adapter la thermopompe au bâtiment, et non le bâtiment à la thermopompe
Cette réalisation à Godmanchester résume bien notre manière d’aborder une installation CVAC.
Nous partons de la propriété telle qu’elle existe.
Dans ce cas-ci, nous avions une pièce claire avec une configuration de plafond atypique et une zone disponible près de la partie supérieure du mur. La Fujitsu AIRSTAGE Altair 700 s’est intégrée dans cet espace grâce à son format compact, tout en conservant une sortie d’air dégagée.
La même logique s’applique dans nos autres installations de thermopompes à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.
Chaque bâtiment impose ses propres contraintes : murs de pierre, sous-sols finis, plafonds cathédrale, escaliers ouverts, condos avec règlements de copropriété, maisons anciennes ou rénovations où les passages mécaniques sont déjà très occupés.
Notre rôle consiste à trouver la solution qui fonctionne réellement dans ces conditions.
Une Fujitsu Altair 700 discrète, mais techniquement complète
Au final, cette installation de thermopompe murale Fujitsu AIRSTAGE Altair 700 à Godmanchester combine plusieurs caractéristiques intéressantes : technologie Inverter, réfrigérant R-32, rendement énergétique élevé, Wi-Fi intégré, fonctionnement intérieur pouvant descendre jusqu’à 19 dB(A), alimentation 208-230 V sur un circuit de 15 A et raccordements frigorifiques de 1/4 po et 3/8 po.
Mais ce projet montre surtout que les caractéristiques techniques ne prennent tout leur sens qu’une fois l’équipement correctement intégré au bâtiment.
L’emplacement sous le plafond incliné, le dégagement devant l’unité, la position élevée sur le mur et le passage concentré des raccordements montrent une installation adaptée à l’espace plutôt qu’une installation standardisée.
Chez AirGreen, c’est cette combinaison entre sélection de l’équipement, installation CVAC précise et compréhension du bâtiment qui nous permet de réaliser des projets durables, fonctionnels et faciles à entretenir dans toute la grande région de Montréal et en Montérégie.
