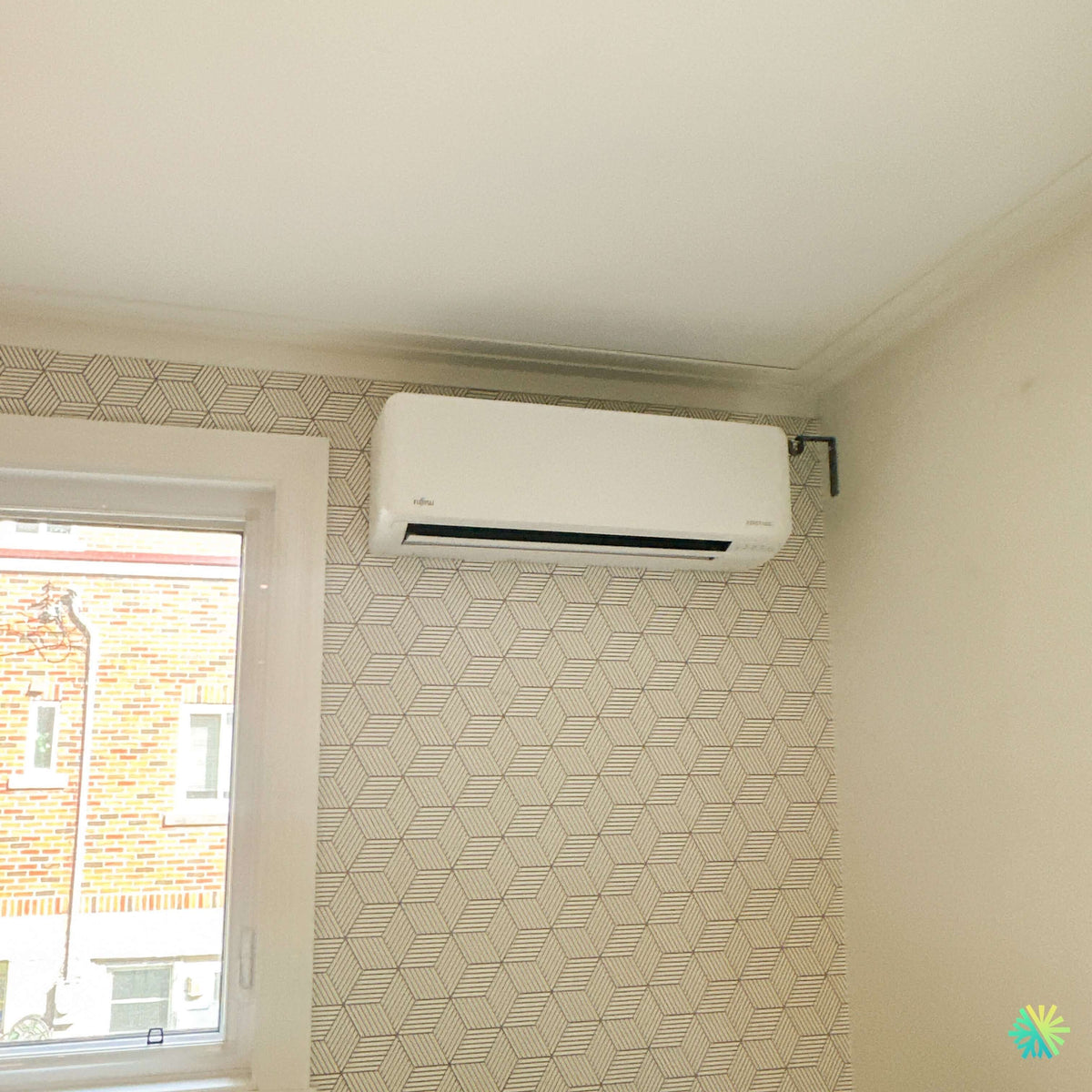

Une installation Fujitsu Altair 700 intégrée avec soin dans une pièce où chaque pouce de mur comptait
À Les Cèdres, nous avons réalisé l’installation d’une thermopompe murale Fujitsu AIRSTAGE Altair 700 dans une pièce présentant une configuration intérieure qui demandait une planification précise. La photo du projet montre une grande fenêtre à gauche, un mur recouvert d’un papier peint géométrique, un plafond avec moulures et une zone relativement restreinte disponible pour accueillir l’unité intérieure.
Notre objectif était clair : positionner la thermopompe suffisamment haut pour favoriser une bonne distribution de l’air, tout en maintenant un espace cohérent avec le plafond, la fenêtre et la finition décorative du mur.
Le résultat est une installation compacte et discrète. L’unité Fujitsu AIRSTAGE est placée dans la partie supérieure du mur, à proximité du coin de la pièce, sans empiéter sur le cadre de la fenêtre. Malgré le motif très présent du papier peint, l’appareil blanc reste visuellement sobre et s’intègre naturellement à l’espace.
Ce type de chantier représente bien notre approche chez AirGreen : nous ne choisissons pas l’emplacement d’une thermopompe murale uniquement parce qu’un mur semble libre. Nous regardons la géométrie complète de la pièce, la circulation de l’air, la structure, le parcours de la tuyauterie, l’accès futur à l’unité et la manière dont le système s’intégrera au décor existant.
Travailler près d’un coin sans compromettre la circulation de l’air
Installer une thermopompe près d’un coin peut être très efficace, mais seulement lorsque les dégagements sont soigneusement considérés.
Dans cette installation à Les Cèdres, l’unité est positionnée dans la partie supérieure du mur, mais suffisamment éloignée des obstacles immédiats pour permettre à l’air de quitter l’appareil vers la pièce.
Un emplacement trop près d’un mur latéral peut parfois limiter la diffusion ou rendre certaines interventions plus difficiles. À l’inverse, déplacer inutilement l’appareil vers le centre du mur aurait pu empiéter davantage sur la zone visuelle au-dessus de la fenêtre et compliquer le parcours technique.
Nous avons donc recherché un compromis pratique entre :
- diffusion de l’air dans la pièce;
- dégagement par rapport au plafond;
- espace avec le mur adjacent;
- proximité de la fenêtre;
- accessibilité pour le nettoyage des filtres;
- cheminement des conduites;
- intégration avec la finition intérieure existante.
Ce travail de positionnement est l’une des étapes les plus importantes d’une installation CVAC bien exécutée.
Une thermopompe qui s’intègre dans un décor déjà terminé
Le papier peint visible derrière l’appareil rend cette installation particulièrement intéressante.
Lorsqu’une pièce est déjà aménagée, nous devons travailler en limitant au maximum les interventions visibles. Une thermopompe murale implique néanmoins une fixation solide, le passage de tuyaux frigorifiques, d’un drain et des connexions nécessaires au fonctionnement du système.
Dans un projet comme celui-ci, la précision au moment du traçage est essentielle.
Une unité légèrement inclinée, mal alignée ou placée trop près d’une moulure devient beaucoup plus visible sur un motif géométrique répétitif. Le mur lui-même agit presque comme une grille de référence.
Le positionnement final de la Fujitsu Altair 700 reste propre et logique malgré cette contrainte visuelle.
Pourquoi la Fujitsu AIRSTAGE Altair 700 convient bien à ce type de projet résidentiel
Une série offerte en 9 000 et 12 000 BTU
La documentation Fujitsu fournie pour cette installation présente deux modèles de la série Altair 700 :
09KMAS1 – 9 000 BTU/h
12KMAS1 – 12 000 BTU/h
Les combinaisons de modèles sont :
- ASUH09KMAS à l’intérieur avec AOUH09KMAS1 à l’extérieur;
- ASUH12KMAS à l’intérieur avec AOUH12KMAS1 à l’extérieur.
La photographie intérieure ne permet pas de lire la plaque signalétique de l’unité. Nous ne pouvons donc pas confirmer uniquement à partir de l’image si cette installation précise utilise la capacité de 9 000 ou de 12 000 BTU.
Cette distinction est importante : nous évitons d’identifier arbitrairement une capacité à partir du format du boîtier lorsque le fabricant utilise une apparence similaire pour plusieurs puissances.
Des dimensions particulièrement pratiques dans un espace mural limité
Les deux versions Altair 700 utilisent une unité intérieure compacte mesurant environ :
- 32 13/16 po de largeur;
- 10 5/8 po de hauteur;
- 8 3/4 po de profondeur;
- pour un poids d’environ 22 lb.
Ce format est particulièrement utile dans une pièce comme celle de ce projet à Les Cèdres.
L’appareil peut être installé haut sur le mur sans occuper une surface disproportionnée. La faible hauteur de 10 5/8 po facilite également les projets où l’espace entre une fenêtre et le plafond devient un facteur déterminant.
C’est souvent un détail qui change complètement la faisabilité d’un projet.
Des performances qui vont bien au-delà du simple nombre de BTU
Le modèle 09KMAS1 de 9 000 BTU offre une capacité nominale de climatisation de 9 000 BTU/h, mais sa plage réelle de fonctionnement s’étend de 3 100 à 12 100 BTU/h.
En chauffage, sa capacité nominale est de 12 000 BTU/h, avec une modulation de 2 800 à 14 500 BTU/h.
Le modèle 12KMAS1 offre pour sa part :
- 12 000 BTU/h de climatisation nominale;
- une modulation en climatisation de 3 100 à 13 800 BTU/h;
- 14 000 BTU/h de chauffage nominal;
- une plage de chauffage de 2 800 à 15 000 BTU/h.
Ces plages montrent pourquoi la technologie Inverter joue un rôle aussi important dans le confort.
Une thermopompe ne devrait pas fonctionner continuellement à sa capacité maximale. Elle doit pouvoir réduire sa production lorsque la demande diminue afin de maintenir une température plus stable.
Une technologie Inverter qui suit les besoins réels de la pièce
La série Fujitsu Altair 700 utilise un compresseur Inverter.
Dans la pratique, cela signifie que le système peut ajuster sa puissance en fonction de la différence entre la température intérieure et la consigne demandée.
Lorsqu’il fait très chaud, la thermopompe augmente sa production. Une fois la température presque atteinte, elle peut ralentir.
Pour un propriétaire, cette modulation peut contribuer à :
- réduire les écarts de température;
- limiter les cycles marche-arrêt;
- améliorer le confort;
- diminuer les périodes de fonctionnement inutilement agressives;
- mieux adapter la consommation électrique aux besoins réels.
Ce type de fonctionnement est particulièrement intéressant dans les chambres, salons et pièces où l’on souhaite un confort constant plutôt qu’une succession de périodes trop froides puis trop chaudes.
Un SEER2 pouvant atteindre 30,0
La fiche Fujitsu indique un SEER2 de 30,0 pour le modèle 9 000 BTU et de 27,5 pour le modèle 12 000 BTU.
En chauffage, le HSPF2 région V est donné à :
- 9,9 pour le 09KMAS1;
- 8,5 pour le 12KMAS1.
Le COP2 nominal atteint respectivement 4,64 et 4,32.
Pour les propriétaires qui comparent plusieurs systèmes de chauffage et climatisation à Les Cèdres, ces indicateurs permettent une analyse beaucoup plus utile qu’une simple comparaison du prix d’achat.
Le rendement saisonnier influence directement la quantité d’électricité requise au fil des mois.
Chauffage jusqu’à -15 °C
La série Altair 700 est conçue pour fonctionner en chauffage jusqu’à -15 °C.
La plage de chauffage indiquée par Fujitsu va de -15 °C à 24 °C, tandis que la plage de climatisation s’étend de -10 °C à 50 °C.
Cette donnée doit toujours être interprétée avec le contexte du bâtiment.
Une thermopompe capable de fonctionner à -15 °C n’est pas automatiquement suffisante comme unique source de chauffage pour toutes les propriétés québécoises.
Le dimensionnement doit tenir compte des pertes thermiques du bâtiment, de l’isolation, des fenêtres, de la superficie, des volumes d’air et de la source de chauffage complémentaire lorsqu’elle est nécessaire.
Un fonctionnement très silencieux à l’intérieur
Fujitsu indique un niveau sonore intérieur pouvant descendre à seulement 19 dB(A) en climatisation et 21 dB(A) en chauffage en mode calme.
À vitesse basse, les valeurs sont de 30/33 dB(A), à vitesse moyenne de 35/38 dB(A), puis de 40/42 dB(A) à haute vitesse en climatisation/chauffage.
Cette caractéristique prend beaucoup d’importance lorsque l’unité est installée dans une chambre, un salon ou un espace de travail.
Une thermopompe peut offrir un excellent rendement énergétique, mais si son niveau sonore devient gênant au quotidien, le confort réel s’en trouve diminué.
Quatre vitesses de ventilation plus le mode automatique
La Fujitsu Altair 700 propose quatre niveaux de ventilation en plus d’un mode automatique.
En climatisation, Fujitsu indique un débit pouvant atteindre 400 pi³/min à haute vitesse, contre environ 324 pi³/min à vitesse moyenne, 253 pi³/min à basse vitesse et 153 pi³/min en mode calme.
Ce contrôle du débit permet d’adapter la circulation d’air à l’utilisation de la pièce.
Pour un refroidissement rapide, une vitesse élevée peut être utile. Une fois la température atteinte, le mode automatique ou une vitesse plus basse permet un fonctionnement plus discret.
Le placement en hauteur favorise la climatisation
Dans cette installation à Les Cèdres, l’unité intérieure est installée très haut sur le mur.
Ce positionnement est logique pour un système mural.
L’air chaud monte naturellement. En été, la thermopompe peut donc aspirer l’air chaud accumulé dans la partie supérieure de la pièce, le refroidir, puis le redistribuer vers l’espace occupé.
Le volet vertical automatique de la série Altair 700 aide également à diriger le flux d’air.
L’objectif n’est pas simplement de produire de l’air froid, mais de le distribuer là où il améliore réellement le confort.
Une attention particulière au dégagement sous le plafond
La photo montre que l’unité a été installée dans une zone relativement proche du plafond.
Cette situation exige une prise de mesures précise.
L’unité doit conserver l’espace requis pour l’admission d’air et l’ouverture du panneau lors de l’entretien. L’installation ne doit jamais être comprimée contre le plafond simplement pour gagner quelques pouces.
Nous vérifions également que l’appareil peut être nettoyé correctement après l’installation.
Les filtres de l’Altair 700 sont lavables, ce qui signifie que le propriétaire doit pouvoir ouvrir l’unité et les retirer périodiquement.
Une tuyauterie frigorifique commune aux deux capacités
Les modèles 9 000 et 12 000 BTU utilisent tous deux :
1/4 po côté liquide
3/8 po côté gaz.
La longueur minimale de tuyauterie est de 10 pieds.
Fujitsu permet jusqu’à 66 pieds de tuyauterie, avec une différence verticale maximale de 49 pieds. La documentation indique également une précharge couvrant jusqu’à 49 pieds.
Cette flexibilité est très utile lorsqu’il n’est pas possible d’installer l’unité extérieure directement derrière le mur intérieur.
Dans une propriété existante, nous devons souvent composer avec les fenêtres, les fondations, les accès, les balcons ou les structures extérieures.
Le parcours de tuyauterie doit donc être planifié avant le perçage.
Pourquoi il ne faut jamais conserver automatiquement une ancienne ligne frigorifique
Lors d’un remplacement de thermopompe, certains propriétaires souhaitent réutiliser les anciennes conduites pour réduire les travaux.
Cela peut être possible dans certains projets, mais jamais sans vérification.
Nous devons confirmer :
- le diamètre de chaque conduite;
- leur condition;
- la qualité de l’isolation;
- leur longueur;
- leur compatibilité avec le nouvel équipement;
- leur propreté;
- l’absence de dommages ou d’écrasement.
Avec l’Altair 700, les dimensions exigées sont clairement 1/4 po et 3/8 po.
Installer une nouvelle thermopompe sur une tuyauterie inadéquate peut compromettre le fonctionnement d’un système pourtant neuf.
R-32 : la nouvelle génération utilisée par l’Altair 700
La Fujitsu AIRSTAGE Altair 700 fonctionne avec du réfrigérant R-32.
Selon la documentation Fujitsu, le R-32 possède un potentiel de réchauffement global de 675 contre 2 088 pour le R-410A, ce qui correspond à une réduction annoncée d’environ 68 % du PRG.
Cette différence est l’une des raisons qui expliquent l’adoption croissante du R-32 dans les équipements modernes.
Pour nous, cela implique également de suivre les méthodes de travail et procédures adaptées à ce réfrigérant lors de l’installation et des interventions techniques.
Un circuit électrique de 15 A
Les versions 9 000 et 12 000 BTU sont indiquées pour une alimentation de 208 à 230 V, 60 Hz, monophasé, avec un disjoncteur de 15 A.
Le courant maximal en chauffage est indiqué à 9,4 A pour les deux capacités.
En climatisation, le maximum est de 6,4 A sur la version 9 000 BTU et 6,9 A sur la version 12 000 BTU.
Même avec ces besoins électriques relativement modestes, le circuit doit être vérifié correctement.
Nous ne nous contentons jamais de conclure qu’une prise, un fil ou un ancien disjoncteur convient simplement parce qu’il se trouve à proximité.
Wi-Fi intégré pour une gestion à distance
La documentation de la série indique une connectivité Wi-Fi intégrée avec accès à l’application mobile AIRSTAGE.
Pour les propriétaires, cette fonction permet de modifier les réglages à distance et de gérer plus facilement le confort de la maison.
La plateforme prend également en charge plusieurs accessoires optionnels et possibilités d’intégration, notamment certaines interfaces BACnet, Modbus et des contrôleurs filaires.
Dans un contexte résidentiel, le Wi-Fi intégré reste toutefois l’avantage le plus immédiatement utile.
Les erreurs que nous voulons éviter dans une installation près d’une fenêtre
Le projet de Les Cèdres illustre plusieurs points à vérifier lorsqu’une unité est positionnée près d’une ouverture extérieure.
Nous évitons notamment :
- une unité trop proche du plafond;
- une fixation mal adaptée au mur;
- un appareil trop près du cadre de fenêtre;
- un cheminement de drain sans pente suffisante;
- des conduites mal isolées;
- une sortie d’air immédiatement obstruée;
- un emplacement qui empêche l’entretien;
- des percements inutiles dans une finition décorative.
L’objectif consiste à faire le travail une fois, correctement, plutôt qu’à corriger après coup une mauvaise décision de positionnement.
Une installation visuellement discrète malgré un mur très graphique
Cette installation possède un détail intéressant : le mur attire déjà beaucoup l’œil grâce à son motif géométrique.
Nous avons donc intérêt à ce que la thermopompe murale reste aussi sobre que possible.
Le boîtier blanc de la Fujitsu Altair 700 s’accorde avec le plafond et le cadre blanc de la fenêtre. L’unité demeure visible, mais elle ne domine pas l’ensemble de la pièce.
C’est souvent exactement ce qu’un propriétaire recherche.
Une thermopompe est un équipement technique. Elle doit être accessible et fonctionner efficacement, sans devenir nécessairement le point central du décor.
AirGreen pour les installations Fujitsu à Les Cèdres et dans le Grand Montréal
Cette installation de thermopompe Fujitsu AIRSTAGE Altair 700 à Les Cèdres montre bien pourquoi chaque projet nécessite une analyse spécifique.
Le défi ici ne provenait pas d’un appareil particulièrement volumineux, mais de l’espace mural disponible, de la proximité du plafond, de la fenêtre, du coin de la pièce et de la finition décorative existante.
Nous avons intégré l’unité dans la partie supérieure du mur tout en conservant une configuration fonctionnelle et visuellement cohérente.
La Fujitsu Altair 700 apporte ensuite les caractéristiques techniques attendues d’une thermopompe moderne : technologie Inverter, R-32, SEER2 pouvant atteindre 30,0, fonctionnement silencieux, Wi-Fi intégré et format compact.
Chez AirGreen, nous réalisons des installations CVAC à Les Cèdres ainsi qu’à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud. Dans chaque cas, nous cherchons à réunir trois éléments : un équipement correctement dimensionné, un emplacement logique et une installation qui respecte les exigences techniques du fabricant.
C’est cette combinaison qui permet à une thermopompe de bien fonctionner aujourd’hui et de rester pratique à entretenir au fil des années.
