Une installation sur balcon où l’espace disponible imposait une solution compacte et parfaitement organisée
À L’Île-Bizard–Sainte-Geneviève, nous avons réalisé une installation de thermopompe murale Fujitsu AIRSTAGE Orion XLTH dans une configuration qui exigeait beaucoup plus de précision qu’une installation classique au niveau du sol.

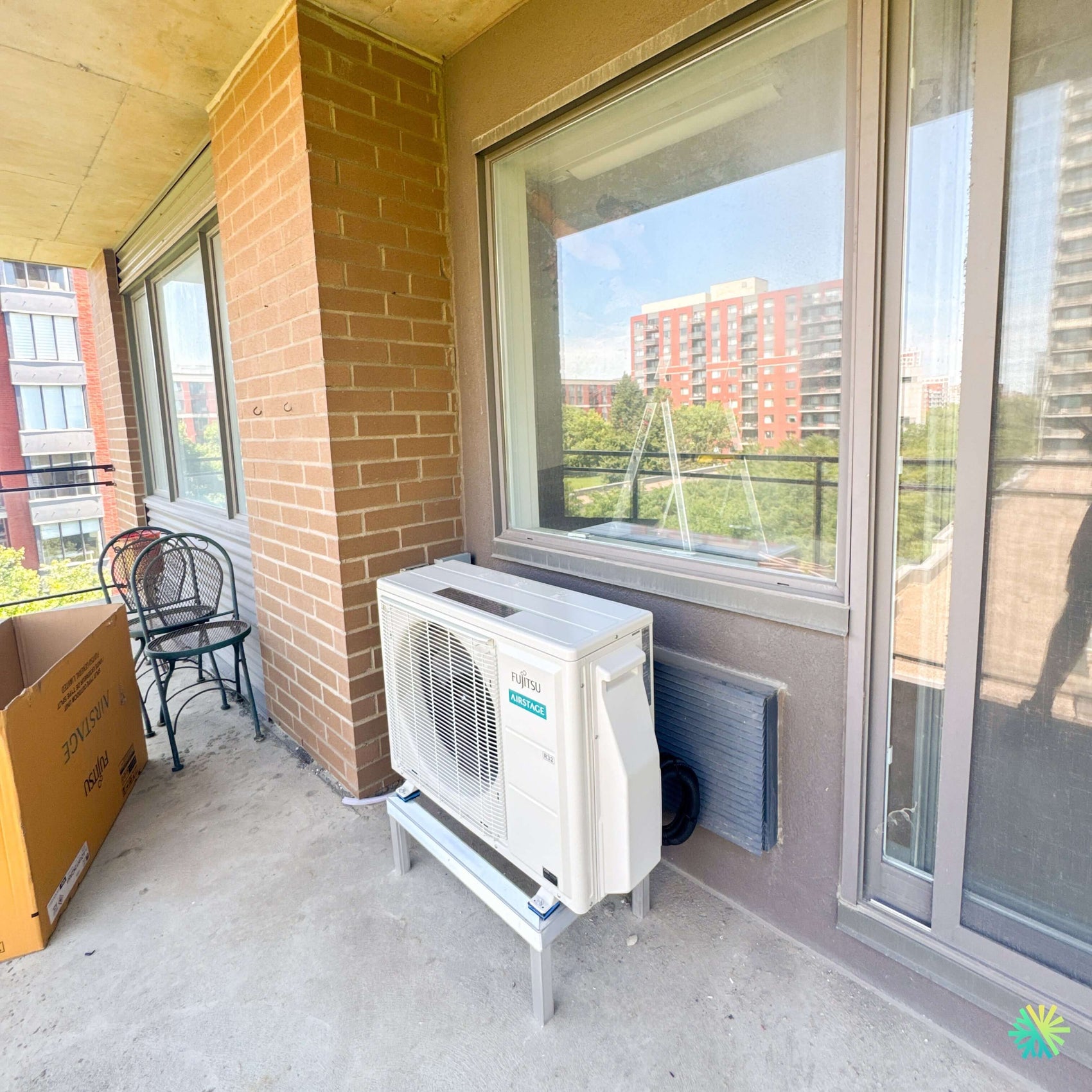

La photo de ce projet montre clairement le contexte : l’unité extérieure est installée sur un balcon en hauteur, directement sous une grande fenêtre, à proximité immédiate d’une porte-patio, d’un mur de briques et d’un passage utilisé par les occupants. L’espace est relativement étroit, ce qui signifie que le positionnement du condenseur devait être réfléchi avant même le début des travaux.
Nous avons choisi une implantation sur support métallique surélevé, parallèle au mur et suffisamment compacte pour préserver la circulation sur le balcon. Les conduites frigorifiques sont regroupées derrière la machine et rejoignent rapidement le bâtiment, ce qui limite la longueur visible des raccordements et permet une finition beaucoup plus discrète.
Cette installation constitue un très bon exemple de notre approche chez AirGreen : adapter la solution CVAC au bâtiment plutôt que d’essayer de faire entrer le bâtiment dans une méthode d’installation standardisée.
La Fujitsu AIRSTAGE Orion XLTH, série murale simple zone, est conçue pour le chauffage en climat froid. Fujitsu indique une plage de fonctionnement en chauffage jusqu’à -26 °C, l’utilisation du réfrigérant R-32, un compresseur Inverter ainsi qu’un chauffe-plateau de base destiné aux conditions climatiques très froides.
Une unité extérieure surélevée pour une raison bien précise
Le support métallique visible sous la thermopompe joue plusieurs rôles.
Sur un balcon en béton, nous évitons autant que possible de déposer directement l’appareil sur la dalle lorsqu’un dégagement supplémentaire apporte un bénéfice réel. Ici, la structure permet de créer une zone libre sous le condenseur.
Ce dégagement facilite notamment :
- l’écoulement de l’eau durant les cycles de dégivrage;
- le maintien de l’unité au-dessus des petites accumulations de neige;
- le nettoyage de la zone sous la thermopompe;
- l’accès futur lors d’un entretien CVAC;
- la mise de niveau précise de l’unité;
- la conservation d’une installation propre et structurée.
Dans un secteur comme L’Île-Bizard–Sainte-Geneviève, une thermopompe utilisée en chauffage doit être installée en pensant à janvier dès le jour de l’installation en été.
Une unité extérieure fonctionne différemment en hiver qu’un simple climatiseur. Pendant le chauffage, l’échangeur extérieur peut accumuler du givre et la machine effectue périodiquement des cycles de dégivrage. De l’eau se retrouve alors sous l’appareil. Si la thermopompe est trop basse ou directement entourée de glace, cette situation peut devenir problématique.
Préserver le balcon sans sacrifier les dégagements de la machine
La photographie montre également à quel point l’espace devait être utilisé efficacement.
La thermopompe est installée près du mur, mais sa partie avant reste dégagée pour permettre au ventilateur d’évacuer correctement l’air. L’unité n’est pas placée au centre du balcon, ce qui aurait considérablement réduit le passage.
Nous devions tenir compte simultanément de plusieurs éléments :
La porte-patio
L’unité ne devait pas nuire à l’ouverture ni au passage.
La grande fenêtre
La position de la thermopompe devait respecter l’architecture existante tout en évitant une implantation inutilement encombrante.
Le mur de briques
La colonne de briques limite naturellement la largeur disponible et définit une partie de la zone technique.
Le mobilier du balcon
Même si le mobilier peut être déplacé, une installation CVAC permanente doit rester compatible avec l’usage réel de l’espace.
L’accès au service
Nous devons toujours penser au prochain technicien qui devra inspecter, nettoyer ou réparer l’appareil. Installer une machine dans un endroit inaccessible peut sembler acceptable le jour de l’installation, mais devient rapidement un problème quelques années plus tard.
Pourquoi le format de la Fujitsu Orion XLTH aide dans ce type de projet
La fiche technique Fujitsu indique que les unités extérieures de la série ont une largeur d’environ 799 mm, une hauteur de 632 mm et une profondeur d’environ 290 mm.
Cette profondeur relativement contenue est particulièrement intéressante pour une installation de balcon.
Sur les modèles 09K, 12K et 15K, l’unité extérieure est donnée à environ 39 kg (86 lb). Les modèles 18K et 24K atteignent environ 53 kg (117 lb).
La compacité ne signifie toutefois pas que nous pouvons placer la thermopompe n’importe où. Nous devons toujours respecter les exigences de circulation d’air et d’accès prévues pour l’équipement.
Une gamme de cinq capacités pour différents besoins
La série Fujitsu Orion XLTH documentée comprend cinq configurations principales :
- 09KZAH1
- 12KZAH1
- 15KZAH1
- 18KZAH1
- 24KZAH1
Les capacités nominales en climatisation sont indiquées à 9 000, 12 000, 14 500, 18 000 et 22 000 BTU/h selon le modèle. En chauffage nominal, elles passent respectivement à 12 000, 16 000, 18 000, 21 600 et 25 200 BTU/h.
La capacité exacte de la machine visible sur la photo ne peut pas être confirmée uniquement avec cette vue, et nous évitons volontairement de l’inventer.
Le choix d’une puissance doit être fait selon le bâtiment réel.
Pour une propriété à L’Île-Bizard–Sainte-Geneviève, nous analysons notamment :
- la superficie à chauffer et climatiser;
- l’isolation;
- le nombre et la dimension des fenêtres;
- l’orientation du logement;
- la configuration intérieure;
- la hauteur des plafonds;
- l’étage du logement;
- les pertes thermiques;
- la manière dont l’air pourra circuler depuis l’unité murale.
Une machine plus grosse n’est pas automatiquement une meilleure machine.
Les performances à basse température sont particulièrement importantes au Québec
La série Orion XLTH est intéressante parce que Fujitsu fournit des données détaillées à basse température.
Tous les modèles de la gamme présentée sont donnés pour fonctionner en chauffage jusqu’à -26 °C.
Le fabricant présente aussi le pourcentage de capacité de chauffage maximale disponible à -15 °C, -21 °C et -26 °C.
Par exemple, pour le modèle 12K, Fujitsu indique :
- 138 % de la capacité nominale de référence à -15 °C;
- 124 % à -21 °C;
- 102 % à -26 °C.
Pour le modèle 15K, les données annoncées sont :
- 140 % à -15 °C;
- 126 % à -21 °C;
- 109 % à -26 °C.
Ce type d’information est beaucoup plus pertinent pour un propriétaire québécois que de regarder uniquement le rendement en climatisation.
Une thermopompe peut afficher une excellente performance estivale tout en étant beaucoup moins intéressante lorsque le thermomètre descend fortement. Chez AirGreen, nous regardons donc les performances hivernales avant de recommander une thermopompe destinée à contribuer sérieusement au chauffage.
Un rendement saisonnier élevé selon la capacité
La fiche Fujitsu présente des valeurs SEER2 allant de 24,0 à 33,1 selon le modèle.
Plus précisément :
- 09K : 33,1 SEER2
- 12K : 30,5 SEER2
- 15K : 27,5 SEER2
- 18K : 25,5 SEER2
- 24K : 24,0 SEER2
Les valeurs HSPF2 région V se situent pour leur part entre 9,4 et 10,7.
Ces chiffres aident à comparer les différentes capacités, mais ils ne doivent jamais être considérés séparément de l’installation.
Une excellente thermopompe peut perdre une partie de son intérêt si :
- elle est mal dimensionnée;
- le condenseur manque d’air;
- la tuyauterie n’est pas conforme;
- le drainage est mal réalisé;
- les raccordements sont inadéquats;
- l’appareil est placé dans une zone difficile d’accès.
Pourquoi cette réalisation à L’Île-Bizard–Sainte-Geneviève illustre bien une installation CVAC réussie en milieu résidentiel dense
Un parcours de conduites court et visuellement discret
L’un des détails que nous apprécions particulièrement sur cette installation est le parcours des conduites.
Derrière l’unité extérieure, nous pouvons voir le faisceau frigorifique regroupé avant son entrée dans le bâtiment. Plutôt que de faire courir les conduites sur une longue portion du mur ou du balcon, nous avons choisi un point d’entrée très proche de la machine.
Cette approche permet de réduire :
- la quantité de canalisation visible;
- les changements de direction inutiles;
- l’encombrement du balcon;
- les risques d’accrochage;
- les coûts associés à des longueurs extérieures supplémentaires.
Cependant, une installation courte doit toujours respecter les longueurs minimales exigées par Fujitsu.
La documentation indique une longueur minimale de 3 m (10 pi) pour les modèles 09K, 12K et 15K, et de 5 m (16 pi) pour les modèles 18K et 24K.
Les dimensions de tuyauterie varient d’un modèle à l’autre
La série Orion XLTH ne possède pas une dimension unique de tuyauterie pour toutes les capacités.
Fujitsu indique :
- 09K : 1/4 po liquide et 3/8 po gaz
- 12K : 1/4 po liquide et 3/8 po gaz
- 15K : 1/4 po liquide et 1/2 po gaz
- 18K : 3/8 po liquide et 5/8 po gaz
- 24K : 3/8 po liquide et 5/8 po gaz
Cela devient particulièrement important lors d’un remplacement.
Nous rencontrons régulièrement des propriétaires qui souhaitent conserver les anciennes conduites « parce qu’elles sont déjà installées ».
La question n’est pas seulement de savoir si elles existent.
Nous devons vérifier :
- leur diamètre;
- leur longueur;
- leur état intérieur;
- leur état physique;
- leur compatibilité avec la nouvelle machine;
- leur conformité avec les recommandations du fabricant.
Le R-32 visible directement sur la machine
Le marquage R32 est visible sur l’unité extérieure installée à L’Île-Bizard–Sainte-Geneviève.
Fujitsu indique dans sa documentation un potentiel de réchauffement global de 675 pour le R-32, contre 2 088 pour le R-410A, ce qui correspond à une réduction annoncée de 68 %.
La brochure indique également que les modèles R-32 nécessitent moins de réfrigérant tout en maintenant des performances de chauffage élevées.
Pour nous, cela signifie également travailler avec les procédures et les équipements adaptés à ce type de réfrigérant.
La technologie Inverter pour éviter le fonctionnement tout-ou-rien
Le compresseur Inverter de la Fujitsu Orion XLTH ajuste son fonctionnement selon la demande.
Cette modulation est importante parce qu’un logement ne demande pas constamment la capacité maximale de la thermopompe.
Lorsqu’une température stable est atteinte, le système peut réduire son effort plutôt que de fonctionner systématiquement à pleine puissance.
Cela aide à obtenir :
- une température intérieure plus constante;
- moins de cycles complets marche-arrêt;
- un meilleur confort;
- un fonctionnement plus discret;
- une consommation adaptée à la demande réelle.
Un niveau sonore intérieur pouvant descendre jusqu’à 23 dB(A)
Pour certains modèles de la série, Fujitsu indique un fonctionnement intérieur aussi bas que 23 dB(A) en vitesse calme.
Les unités disposent de plusieurs niveaux de ventilation, dont :
- élevée;
- moyenne-élevée;
- moyenne;
- moyenne-basse;
- basse;
- calme;
- automatique.
Cette flexibilité est intéressante dans un salon ou une chambre, particulièrement dans un condo où les occupants se trouvent souvent relativement près de l’unité intérieure.
Wi-Fi intégré et contrôle à distance
La documentation Fujitsu mentionne également une connectivité Wi-Fi intégrée, avec surveillance à distance par l’intermédiaire de l’application AIRSTAGE.
Cette fonction permet notamment d’ajuster la température lorsque personne n’est présent ou de préparer le logement avant le retour à la maison.
Pour certains propriétaires, cette fonctionnalité devient rapidement une partie de l’utilisation quotidienne de la thermopompe plutôt qu’un simple ajout technologique.
Le dégivrage : un aspect essentiel à prévoir dès l’installation
Le dégivrage est souvent mal compris par les propriétaires qui passent d’un climatiseur à une thermopompe de climat froid.
Lorsqu’une thermopompe chauffe, l’unité extérieure devient froide. De l’humidité peut se condenser et geler sur l’échangeur.
Le système doit alors effectuer un cycle de dégivrage.
La brochure Fujitsu mentionne notamment :
- une fonction de dégivrage automatique;
- un chauffe-plateau de base;
- une conception destinée aux climats extrêmement froids.
C’est précisément pour cette raison que l’espace sous l’appareil visible sur notre installation est important.
Une thermopompe installée trop bas peut finir entourée d’une masse de glace pendant l’hiver si l’eau de dégivrage n’est pas correctement gérée.
Les erreurs que nous voulons éviter sur une installation de balcon
Une installation sur balcon demande de la précision.
Parmi les erreurs les plus fréquentes que nous cherchons à éviter :
- placer la thermopompe directement dans le passage;
- installer l’unité trop près du sol;
- bloquer le ventilateur;
- positionner l’échangeur trop près d’un obstacle;
- oublier l’eau de dégivrage;
- faire traverser les conduites inutilement sur toute la façade;
- installer l’appareil dans un endroit inaccessible pour le service;
- utiliser une tuyauterie existante sans la vérifier;
- choisir une capacité sans analyser les besoins du logement.
Ces détails peuvent sembler secondaires au moment de l’achat, mais ils deviennent très importants après plusieurs hivers.
Une installation pensée autant pour aujourd’hui que pour les prochaines années
Sur la photo finale, l’installation paraît relativement simple : une unité Fujitsu sur un support, quelques conduites et une entrée vers le bâtiment.
C’est précisément ce que nous cherchons.
Une bonne installation ne devrait pas donner l’impression d’avoir été compliquée. La complexité doit être résolue durant la planification.
Dans cette réalisation à L’Île-Bizard–Sainte-Geneviève, nous avons obtenu une implantation qui :
- respecte l’espace disponible;
- conserve le passage du balcon;
- surélève l’unité extérieure;
- garde les raccordements regroupés;
- facilite l’accès futur;
- s’intègre proprement à l’architecture existante.
AirGreen et les installations Fujitsu dans le Grand Montréal
Nous réalisons ce type d’installation de thermopompe murale dans plusieurs environnements très différents.
À Montréal, nous travaillons souvent avec des balcons, des toits, des cours intérieures et des ruelles étroites.
À Laval, nous rencontrons autant des maisons unifamiliales que des immeubles où l’espace latéral doit être conservé.
À Longueuil et sur la Rive Sud, les installations en condo et dans les multilogements demandent régulièrement une planification similaire.
Sur la Rive Nord, la gestion de la neige et de l’exposition au vent influence aussi fortement le choix de l’emplacement.
Dans tous les cas, notre objectif reste le même : installer la bonne machine au bon endroit.
La Fujitsu AIRSTAGE Orion XLTH offre plusieurs caractéristiques intéressantes pour le Québec : chauffage jusqu’à -26 °C, technologie Inverter, R-32, niveaux de rendement élevés selon la capacité, Wi-Fi intégré, fonctionnement silencieux et format extérieur compact.
Mais le matériel n’est qu’une partie du résultat.
Ce qui fait la différence sur une installation comme celle de L’Île-Bizard–Sainte-Geneviève, c’est la façon dont nous avons utilisé l’espace : un condenseur surélevé, une implantation parallèle au mur, un passage préservé et des conduites regroupées au plus près du bâtiment.
C’est ce type de détail que nous considérons comme une véritable installation CVAC professionnelle.
