Installation d’une thermopompe murale Fujitsu AIRSTAGE Orion XLTH à Rigaud, en Montérégie

Une installation Fujitsu à Rigaud où le positionnement de l’unité intérieure fait toute la différence

Dans cette résidence de Rigaud, nous avons installé une thermopompe murale Fujitsu AIRSTAGE Orion XLTH, une gamme conçue pour offrir à la fois climatisation et chauffage dans les conditions hivernales exigeantes du Québec. Sur cette installation, un élément attire immédiatement l’attention : l’unité intérieure a été positionnée très haut sur le mur, près du plafond, à proximité du mur latéral et de la fenêtre.

Ce type d’emplacement paraît simple lorsqu’on regarde le résultat final. En réalité, il exige une préparation précise. Il faut tenir compte de l’espace disponible, de la circulation de l’air, du passage des raccordements frigorifiques, du drainage des condensats, de l’accès futur pour l’entretien et de l’intégration visuelle de la thermopompe dans la pièce.

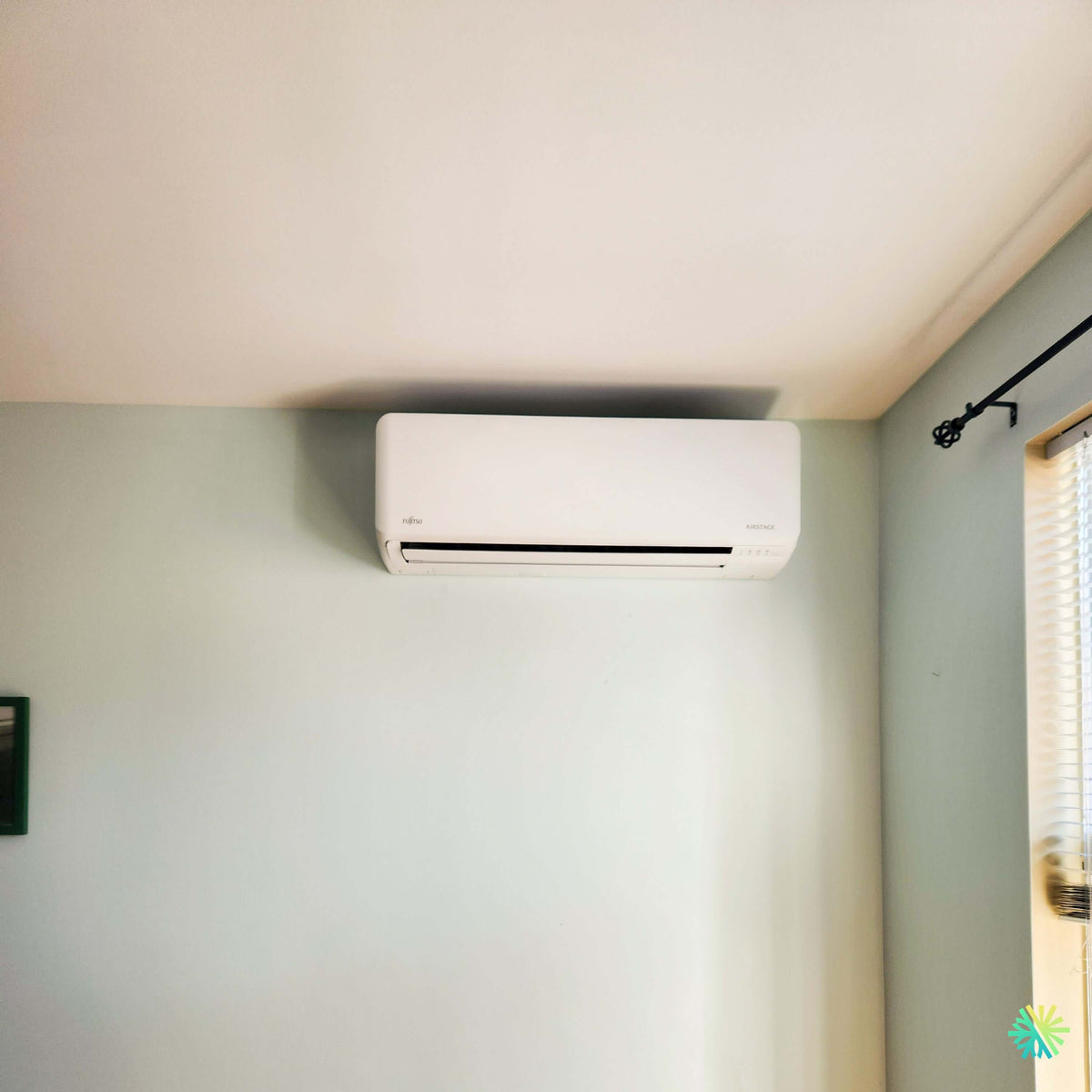

La photographie montre bien le résultat recherché : une unité murale Fujitsu blanche, discrète et proprement intégrée, sans occuper inutilement le mur. Le positionnement élevé permet également de conserver l’espace utilisable en dessous de l’appareil tout en favorisant une bonne distribution de l’air dans la pièce.

La documentation technique fournie pour la gamme confirme que l’AIRSTAGE Orion XLTH, aussi présentée comme la série Orion CTEB, est offerte en plusieurs capacités et utilise le réfrigérant R-32. Fujitsu indique un fonctionnement en chauffage jusqu’à -26 °C (-15 °F) pour les modèles de cette série.

Un emplacement mural choisi en fonction de la pièce, et non seulement de l’esthétique

Lors d’une installation de thermopompe murale à Rigaud, la sélection du mur constitue une partie importante du travail. Une unité intérieure ne doit pas simplement être placée là où elle « entre ». Nous devons réfléchir à ce qui se produira lorsque le ventilateur fonctionnera plusieurs heures par jour, en climatisation comme en chauffage.

Dans cette pièce, l’unité est installée près d’un angle, avec une fenêtre sur le mur adjacent. Cette configuration impose notamment de considérer la trajectoire du débit d’air. L’objectif est d’éviter qu’une partie importante de l’air conditionné soit immédiatement dirigée vers un obstacle, tout en permettant à l’appareil de traiter efficacement le volume de la pièce.

Le résultat visible sur la photo est particulièrement compact : la thermopompe occupe la partie supérieure du mur et laisse une grande surface libre en dessous. Cette approche peut être très intéressante lorsque l’aménagement intérieur limite les emplacements possibles pour un climatiseur mural ou une thermopompe sans conduits.

Une installation très près du plafond demande davantage de précision

Les unités murales sont souvent installées en hauteur, mais plus l’espace disponible est restreint, plus la prise de mesures devient importante.

Nous devons notamment prévoir :

• l’espace nécessaire autour de l’unité pour son fonctionnement et son entretien;
• la possibilité d’ouvrir correctement le panneau avant;
• l’accès aux filtres;
• le cheminement des tuyaux frigorifiques;
• le raccordement du drain de condensation;
• le câble de communication et l’alimentation correspondant au système;
• la pente adéquate du drainage lorsque l’évacuation fonctionne par gravité;
• la direction du soufflage afin d’obtenir une distribution confortable de l’air;
• un alignement précis afin que l’installation demeure propre visuellement.

Une installation réussie doit continuer à être pratique plusieurs années après la mise en service. Pouvoir retirer les filtres, inspecter l’échangeur et effectuer un entretien CVAC sans devoir démonter inutilement l’environnement immédiat de l’appareil fait partie de cette réflexion.

Fujitsu Orion XLTH : une thermopompe pensée pour le chauffage en climat froid

Pour une résidence située à Rigaud, la performance hivernale est évidemment un critère majeur. La fiche technique Fujitsu indique une plage de fonctionnement en chauffage de -26 °C à 24 °C pour les cinq capacités présentées dans cette série.

La gamme comprend les modèles 09KZAH1, 12KZAH1, 15KZAH1, 18KZAH1 et 24KZAH1. Leur capacité nominale de climatisation s’étend de 9 000 à 22 000 BTU/h, tandis que leur capacité nominale de chauffage s’étend de 12 000 à 25 200 BTU/h.

Il est important de préciser que la photographie seule ne permet pas de confirmer avec certitude la capacité BTU exacte de l’appareil installé à Rigaud. Pour identifier une capacité précise, nous nous basons sur le numéro de modèle ou la plaque signalétique plutôt que sur l’apparence extérieure de l’unité.

Cette distinction est importante parce qu’une thermopompe surdimensionnée ou sous-dimensionnée peut nuire au confort. Le choix ne devrait pas être fait simplement selon la superficie annoncée dans une publicité. L’isolation, les fenêtres, l’exposition solaire, la configuration des pièces, la hauteur des plafonds et les pertes thermiques du bâtiment doivent également être considérés.

Des performances énergétiques élevées selon la capacité choisie

La documentation Fujitsu montre des valeurs TRÈS2 particulièrement intéressantes pour cette série :

Ces chiffres montrent aussi pourquoi il faut comparer des modèles à capacité équivalente. Une valeur d’efficacité ne doit pas être analysée isolément : la thermopompe doit avant tout correspondre à la charge réelle du bâtiment.

La fiche Fujitsu indique également les classifications ENERGY STAR, ENERGY STAR Cold Climate et ENERGY STAR Most Efficient pour les modèles présentés dans cette documentation.

Pour les propriétaires qui évaluent les subventions disponibles pour une thermopompe au Québec, il demeure nécessaire de vérifier le modèle exact, la combinaison intérieure/extérieure, les références applicables et les critères du programme en vigueur au moment des travaux. Une appartenance à une gamme performante ne remplace pas la validation administrative du système précis installé.

Une technologie Inverter adaptée aux variations de charge

L’Orion XLTH utilise un compresseur Inverter. Contrairement à un fonctionnement limité à une succession de démarrages et d’arrêts à pleine puissance, la technologie Inverter permet au système de moduler sa capacité selon la demande.

Dans une utilisation quotidienne, cette modulation vise à maintenir une température plus régulière et à adapter la consommation aux besoins réels de la pièce. Fujitsu met également de l’avant la rapidité de réglage de la température et le maintien d’un confort constant grâce à cette technologie.

Pour les propriétaires de Rigaud, mais aussi de Montréal, Laval, Longueuil, de la Rive Nord et de la Rive Sud, cette caractéristique est particulièrement pertinente puisque la charge thermique d’une maison peut varier énormément entre une soirée fraîche d’automne et une période de froid hivernal soutenu.

R-32 : le réfrigérant utilisé par cette nouvelle génération Fujitsu

La série présentée dans la documentation fonctionne au R-32. Fujitsu indique pour ce réfrigérant un potentiel de réchauffement global de 675, comparativement à 2 088 pour le R-410A dans le graphique présenté à la page 2 de la brochure, soit une réduction annoncée de 68 % du PRG.

Pour une installation moderne, cette information a également une incidence sur les procédures de travail. L’équipement, les méthodes d’installation et les pratiques de mise en service doivent correspondre au réfrigérant prévu par le fabricant.

Il ne faut donc jamais présumer qu’une thermopompe neuve peut simplement reprendre toutes les caractéristiques d’un ancien système sans vérification. Les dimensions de tuyauterie, la longueur de ligne admissible et le modèle installé doivent être confirmés.

Les dimensions de tuyauterie varient selon la capacité

C’est un détail technique souvent négligé lors du remplacement d’une ancienne thermopompe. Dans la série Fujitsu Orion XLTH présentée, toutes les capacités n’utilisent pas les mêmes raccordements.

Les modèles 09K et 12K utilisent une ligne liquide de 1/4 po et une ligne gaz de 3/8 po. Le modèle 15K conserve le 1/4 po côté liquide, mais utilise du 1/2 po côté gaz. Les versions 18K et 24K passent à 3/8 po liquide et 5/8 po gaz.

Cela explique pourquoi le remplacement d’une thermopompe existante doit commencer par une vérification du système actuel. Une tuyauterie déjà présente dans le bâtiment n’est pas automatiquement compatible avec la nouvelle unité simplement parce que les deux appareils sont des thermopompes murales.

Des longueurs de tuyauterie offrant une certaine flexibilité d’installation

La fiche technique précise également les longueurs maximales permises :

• jusqu’à 25 m (82 pi) pour les versions 09K et 12K;
• jusqu’à 30 m (98 pi) pour la version 15K;
• jusqu’à 50 m (164 pi) pour les versions 18K et 24K.

Cette latitude peut devenir intéressante dans les installations où l’unité extérieure ne peut pas être positionnée immédiatement derrière l’unité intérieure. Cela ne signifie toutefois pas qu’une longue ligne frigorifique est toujours souhaitable. Lorsque nous pouvons optimiser le trajet, nous cherchons généralement à obtenir une installation logique, accessible et propre.

Pourquoi cette installation à Rigaud illustre bien notre approche chez AirGreen

Une finition discrète à l’intérieur de la résidence

Le résultat visible sur la photo résume bien un aspect essentiel de notre travail : une bonne installation CVAC doit fonctionner efficacement sans devenir l’élément dominant de la pièce.

L’unité Fujitsu est installée haut sur un mur de couleur claire. Sa carrosserie blanche s’intègre naturellement à l’espace et ne compromet ni la fenêtre située à droite ni la surface principale disponible pour l’ameublement.

L’installation est particulièrement intéressante parce qu’elle montre qu’un emplacement compact n’empêche pas nécessairement une réalisation propre. Il faut simplement évaluer correctement la configuration avant de commencer les travaux.

Le niveau sonore intérieur peut descendre jusqu’à 23 dB selon la capacité

Le confort acoustique compte beaucoup pour une thermopompe installée dans une chambre, un salon ou un espace occupé pendant de longues périodes.

Selon la fiche Fujitsu, le mode silencieux atteint 23 dB(A) sur les modèles 09K et 12K, 26 dB(A) sur le 15K et 30 dB(A) sur les versions 18K et 24K. Les niveaux extérieurs indiqués se situent entre 46 et 50 dB(A), selon le modèle et le mode de fonctionnement.

L’acoustique dépend cependant également de l’installation elle-même. Un équipement performant peut devenir dérangeant s’il est monté sur une structure qui transmet facilement les vibrations ou si l’emplacement de l’unité extérieure est mal choisi. Le choix de la machine et la qualité de l’installation doivent donc être considérés ensemble.

Alimentation électrique : 208 à 230 V selon les spécifications Fujitsu

Tous les modèles de cette série indiqués dans la fiche fonctionnent sur une alimentation 208 à 230 V, 60 Hz, monophasée.

Le disjoncteur indiqué est de 15 A pour les versions 09K et 12K et de 20 A pour les versions 15K, 18K et 24K.

C’est précisément le type de donnée qu’il faut confirmer avant une installation ou un remplacement. La capacité disponible dans le panneau électrique, le circuit existant et les caractéristiques exactes de l’équipement doivent être validés afin que l’installation soit réalisée selon les exigences applicables.

Une unité intérieure compacte, particulièrement sur les petites capacités

La fiche technique fournit aussi les dimensions précises des unités intérieures. Les versions 09K, 12K et 15K mesurent environ 11 po de hauteur, 38 9/16 po de largeur et 9 7/16 po de profondeur. Les modèles 18K et 24K sont plus imposants, avec environ 13 3/8 po de hauteur, 45 1/4 po de largeur et 11 po de profondeur.

Ces dimensions montrent pourquoi nous vérifions toujours l’espace réellement disponible avant de sélectionner définitivement une capacité et un emplacement. Quelques pouces peuvent décider si une thermopompe s’intègre proprement au-dessus d’une porte, près d’une fenêtre ou dans une portion de mur limitée.

Dans le projet photographié à Rigaud, l’environnement autour de l’unité rend justement cette question particulièrement pertinente.

Serpentins ProCore, Wi-Fi intégré et contrôle à distance

La documentation de l’Orion XLTH mentionne également des serpentins en cuivre ProCore, conçus pour offrir une résistance accrue à la corrosion.

La plateforme de commande comprend une connectivité Wi-Fi intégrée, avec surveillance à distance par l’application mobile AIRSTAGE. Plusieurs contrôleurs et interfaces optionnels sont également indiqués, notamment des contrôleurs filaires ainsi que des solutions permettant une intégration BACnet ou Modbus pour certaines applications.

Pour une résidence, le Wi-Fi est surtout pratique pour modifier la température à distance ou ajuster le fonctionnement sans devoir être devant l’unité. Pour des projets plus complexes ou certains bâtiments commerciaux, les possibilités d’intégration peuvent devenir encore plus importantes.

Les erreurs que nous cherchons à éviter lors d’une installation murale

Une thermopompe de qualité ne peut pas compenser une installation mal planifiée.

Parmi les problèmes que nous voulons éviter se trouvent un mauvais dimensionnement, une évacuation de condensat inadéquate, une tuyauterie incompatible avec le modèle choisi, un emplacement qui limite la circulation d’air, une installation rendant l’entretien difficile ou encore une alimentation électrique sélectionnée sans tenir compte des spécifications du fabricant.

Il faut également éviter de choisir une capacité uniquement parce qu’elle est plus grande. Dans un système Inverter, la modulation est importante, mais le dimensionnement CVAC demeure essentiel à la qualité du fonctionnement.

Ce que les propriétaires de Rigaud peuvent retenir de cette installation

Cette installation de thermopompe Fujitsu Orion XLTH à Rigaud montre qu’un projet réussi repose autant sur les détails de mise en place que sur la machine elle-même.

La série offre plusieurs arguments techniques intéressants : chauffage jusqu’à -26 °C, technologie Inverter, réfrigérant R-32, Wi-Fi intégré, performances ENERGY STAR indiquées par Fujitsu, fonctionnement intérieur silencieux et plusieurs capacités permettant d’adapter le système au bâtiment.

Mais le résultat final dépend aussi de la façon dont l’appareil est intégré dans la maison.

Chez AirGreen, nous abordons nos installations de thermopompes murales à Rigaud, Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud en considérant ensemble la capacité nécessaire, la disposition des pièces, l’emplacement intérieur, le cheminement frigorifique, le drainage, l’alimentation électrique, l’accessibilité pour l’entretien et la qualité de finition.

Dans cette installation de Rigaud, la photo montre précisément ce que nous cherchons à obtenir : une unité murale positionnée de façon compacte, propre et discrète, tout en conservant l’espace de vie disponible. Derrière cette apparente simplicité se trouvent les décisions techniques qui déterminent la qualité d’une véritable installation CVAC professionnelle.
