Une installation Fujitsu réalisée dans un environnement technique où chaque détail comptait
À Saint-Gérard-Majella, nous avons réalisé une installation de thermopompe murale Fujitsu AIRSTAGE Orion XLTH dans un environnement qui sort nettement du cadre résidentiel classique. La photo de chantier montre l’unité intérieure installée sur une paroi recouverte de tôle antidérapante de type « diamond plate », à proximité immédiate d’un panneau électrique et de plusieurs éléments techniques. Ce contexte imposait une installation propre, précise et bien pensée, autant pour le dégagement de l’unité que pour l’accès futur à l’équipement.
Ce type de projet illustre parfaitement notre approche chez AirGreen : une installation CVAC ne se résume pas à accrocher une unité au mur et à connecter deux lignes frigorifiques. Nous devons tenir compte de l’environnement réel, des matériaux présents, du parcours de la tuyauterie, du drainage, du raccordement électrique, de l’accessibilité pour le service et de la capacité de la thermopompe à fournir du chauffage lorsque les températures québécoises deviennent sévères.
La Fujitsu Orion XLTH a été conçue précisément pour ce genre d’utilisation exigeante, avec une plage de fonctionnement en chauffage annoncée jusqu’à -26 °C. La documentation Fujitsu de cette série confirme également l’utilisation du réfrigérant R-32, une technologie Inverter, une certification Energy Star selon les modèles ainsi qu’une conception destinée aux climats froids.
Une unité intérieure intégrée dans un espace technique inhabituel

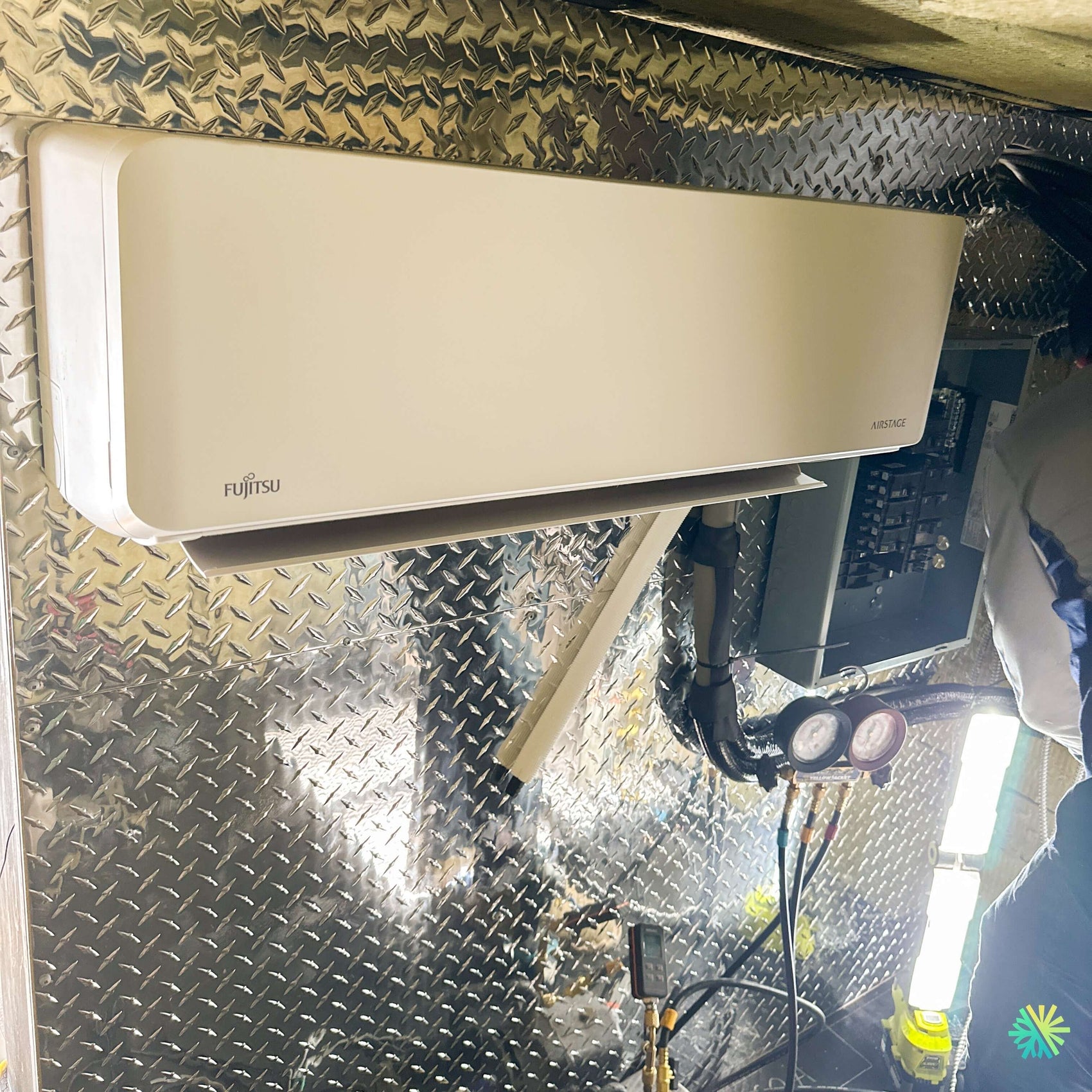

L’image de cette installation permet de constater immédiatement que l’environnement n’est pas celui d’un salon conventionnel.
La thermopompe murale est installée sur une surface métallique structurée. À droite se trouve un panneau électrique, tandis que les conduites frigorifiques et le drainage descendent proprement sous l’appareil. Au moment de la photo, nos techniciens effectuaient toujours les opérations de mise en service : on distingue clairement le manifold de réfrigération et les instruments utilisés pour vérifier le système.
Cette étape est fondamentale.
Une thermopompe moderne à haut rendement comme la Fujitsu AIRSTAGE Orion XLTH exige une mise en service rigoureuse. Les raccords frigorifiques doivent être réalisés correctement, le circuit doit être préparé selon les procédures appropriées et l’installation doit être vérifiée avant que l’équipement soit considéré comme prêt à fonctionner.
Dans un environnement comportant déjà de nombreux équipements techniques, nous devons également maintenir une organisation claire autour de l’unité. Les conduites ne doivent pas gêner l’accès au panneau électrique ou créer un obstacle lors d’une intervention future.
Pourquoi le positionnement de l’unité murale était important
L’emplacement d’une thermopompe murale influence directement le confort et la qualité du fonctionnement.
Une unité intérieure doit pouvoir aspirer et redistribuer l’air sans obstruction excessive. Le volet inférieur de la Fujitsu, visible ouvert sur la photo, sert à orienter le flux d’air dans la pièce. Installer l’unité trop près d’un plafond, d’une structure ou d’un équipement peut limiter la circulation d’air et compliquer l’entretien.
Sur ce chantier à Saint-Gérard-Majella, l’espace disponible demandait donc une réflexion pratique : il fallait utiliser la surface murale disponible tout en préservant les dégagements nécessaires autour de l’unité.
Ce genre de contrainte est fréquent dans nos projets de thermopompes à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud. Nous intervenons régulièrement dans des garages, ateliers, sous-sols, locaux techniques, commerces et espaces où les murs sont déjà occupés par des panneaux, conduits, structures et équipements électriques.
La Fujitsu Orion XLTH : une thermopompe pensée pour les hivers québécois
La caractéristique la plus importante de l’Orion XLTH est sa capacité à fonctionner dans un climat froid.
Selon la documentation Fujitsu, la gamme Orion XLTH comprend plusieurs puissances et fonctionne en chauffage jusqu’à -26 °C.
Ce point est particulièrement pertinent pour un client qui souhaite utiliser sa thermopompe pendant une grande partie de l’hiver plutôt que seulement à l’automne et au printemps.
Les performances varient selon la capacité exacte. La fiche technique indique notamment des capacités nominales de climatisation de 9 000, 12 000, 14 500, 18 000 et 22 000 BTU/h, associées à des capacités nominales de chauffage de 12 000 à 25 200 BTU/h selon le modèle.
La sélection de la bonne puissance reste cependant indispensable. Installer automatiquement un appareil plus gros ne signifie pas nécessairement obtenir un meilleur résultat.
Ce que nous regardons avant de choisir le nombre de BTU
Le dimensionnement d’une thermopompe murale Fujitsu ne devrait jamais être basé uniquement sur la superficie.
Nous examinons notamment :
- la superficie et le volume du local;
- le niveau d’isolation;
- les infiltrations d’air;
- les portes et fenêtres;
- l’usage de la pièce;
- la quantité de chaleur générée par les équipements présents;
- la température souhaitée;
- la distribution possible de l’air;
- les besoins réels en chauffage pendant l’hiver.
Dans un local technique ou un atelier, les besoins peuvent être très différents de ceux d’une chambre ou d’un salon de superficie identique.
La présence de machines, de portes fréquemment ouvertes ou de surfaces métalliques peut considérablement modifier le comportement thermique de l’espace.
Technologie Inverter : modulation plutôt que simples cycles marche-arrêt
La gamme Orion XLTH utilise un compresseur Inverter, ce qui permet à l’appareil d’ajuster sa puissance selon la demande plutôt que de fonctionner uniquement à pleine capacité puis de s’arrêter complètement.
La fiche Fujitsu montre clairement cette capacité de modulation. Par exemple, le modèle 12K peut fonctionner en climatisation entre environ 3 100 et 16 000 BTU/h et en chauffage entre environ 3 500 et 23 600 BTU/h.
Cette modulation est particulièrement intéressante dans un environnement où la charge thermique varie beaucoup pendant la journée.
Lorsque le local vient d’être ouvert en plein hiver, la demande peut être importante. Une fois la température stabilisée, l’appareil peut réduire progressivement sa puissance.
Le résultat recherché est un fonctionnement plus régulier et un meilleur contrôle de la température.
Des performances qui restent intéressantes lorsque le mercure descend
La fiche technique Fujitsu fournit également des données de maintien de capacité à basse température.
Selon le modèle, la capacité maximale disponible à -15 °C, -21 °C et -26 °C peut demeurer très élevée par rapport à la capacité nominale inscrite sur l’appareil.
À titre d’exemple, le modèle 12K est donné à 138 % de sa capacité nominale à -15 °C, 124 % à -21 °C et 102 % à -26 °C dans les conditions utilisées par le fabricant.
Ces chiffres expliquent pourquoi cette gamme peut être particulièrement pertinente au Québec.
Une thermopompe utilisée comme source de chauffage doit être évaluée selon son comportement lorsqu’il fait réellement froid, pas uniquement selon son rendement à une température extérieure modérée.
Le chauffe-plateau de base : un détail essentiel pour le climat froid
Fujitsu indique également la présence d’un chauffe-plateau de base conçu pour les régions aux conditions climatiques extrêmement froides.
Ce composant joue un rôle important pendant les cycles de dégivrage.
Lorsqu’une thermopompe chauffe en hiver, du givre peut se former sur l’échangeur extérieur. Le système doit périodiquement effectuer un dégivrage. L’eau produite doit pouvoir s’évacuer correctement, sans former une importante accumulation de glace à la base de l’unité extérieure.
Dans nos installations de thermopompes au Québec, nous portons beaucoup d’attention à cette réalité. Une machine conçue pour le climat froid doit également être installée de manière compatible avec la neige, la glace et les dégivrages.
Un réfrigérant R-32 à plus faible potentiel de réchauffement global
La Fujitsu Orion XLTH fonctionne au R-32.
La documentation Fujitsu compare ce réfrigérant au R-410A et indique un potentiel de réchauffement global d’environ 675 pour le R-32, contre 2088 pour le R-410A dans la comparaison publiée, soit une réduction annoncée d’environ 68 %.
Ce changement de réfrigérant influence également certaines pratiques de travail.
Les installateurs doivent utiliser de l’équipement adapté et respecter les méthodes prévues pour les systèmes R-32. Les raccordements, la mise sous vide, les contrôles d’étanchéité et la mise en service ne sont pas des étapes facultatives.
La photo prise à Saint-Gérard-Majella est intéressante précisément parce qu’elle montre une partie de ce travail invisible au client une fois l’installation terminée : les instruments de service sont toujours branchés pendant les vérifications.
Une efficacité élevée selon la capacité choisie
La gamme Orion XLTH affiche des cotes d’efficacité différentes selon le modèle.
La fiche Fujitsu indique notamment un TRÈS2 de 33,1 pour le 9K, 30,5 pour le 12K, 27,5 pour le 15K, 25,5 pour le 18K et 24,0 pour le 24K.
Cette variation illustre pourquoi nous insistons toujours sur le modèle précis lors d’une comparaison.
Dire qu’une thermopompe est « une Fujitsu Orion XLTH » ne suffit pas pour connaître son rendement exact.
Il faut connaître la puissance sélectionnée, l’unité intérieure, l’unité extérieure et les conditions dans lesquelles elle sera utilisée.
Une thermopompe étonnamment silencieuse pour ce niveau de performance
Le bruit représente souvent un critère important dans les espaces de travail.
La documentation Fujitsu indique un niveau sonore intérieur pouvant descendre jusqu’à 23 dB(A) sur certains modèles en mode calme. L’unité extérieure se situe, selon la capacité, autour de 46 à 50 dB(A).
Dans un garage ou un atelier, le bruit ambiant peut déjà être important. Une thermopompe dont le fonctionnement reste discret permet donc de maintenir le confort sans ajouter un bruit mécanique constant à l’environnement.
L’installation elle-même compte toutefois beaucoup. Une fixation inadéquate peut transmettre des vibrations à une paroi ou à une structure métallique.
Sur une surface comme celle visible sur la photo, il faut donc penser autant au fonctionnement de l’appareil qu’au comportement du support sur lequel il est installé.
Ce chantier à Saint-Gérard-Majella montre ce qu’une installation CVAC bien préparée change réellement
Le parcours des conduites devait rester propre et accessible
Sous l’unité intérieure, on distingue le parcours de la tuyauterie et des éléments de drainage.
Dans une installation propre, les conduites doivent être organisées afin de réduire les contraintes mécaniques, conserver une apparence professionnelle et faciliter les interventions futures.
C’est particulièrement important lorsque l’unité se trouve à proximité d’un panneau électrique.
Nous évitons de créer des croisements inutiles ou de placer des conduites dans des endroits qui compliqueraient le travail d’un électricien ou d’un technicien CVAC plus tard.
Les dimensions de tuyauterie doivent correspondre exactement au modèle
La gamme Orion XLTH utilise plusieurs diamètres de conduites selon la capacité.
La documentation Fujitsu précise les combinaisons suivantes :
- 9K et 12K : 1/4 po liquide et 3/8 po gaz;
- 15K : 1/4 po liquide et 1/2 po gaz;
- 18K et 24K : 3/8 po liquide et 5/8 po gaz.
Ce détail est particulièrement important lorsqu’un client souhaite remplacer une ancienne thermopompe en conservant la tuyauterie existante.
Une ligne déjà installée ne devrait jamais être déclarée compatible sans vérification.
Le diamètre, la longueur, l’état du cuivre, la contamination potentielle et les exigences du fabricant doivent être pris en compte.
Les longueurs maximales permettent une certaine flexibilité d’installation
Selon la capacité, Fujitsu prévoit des longueurs importantes de tuyauterie frigorifique.
Les modèles 9K et 12K permettent jusqu’à environ 25 mètres, soit 82 pieds. Le 15K va jusqu’à environ 30 mètres, tandis que les modèles 18K et 24K peuvent atteindre environ 50 mètres, soit 164 pieds, selon la fiche technique.
Cette flexibilité peut faire une grande différence lorsque l’unité intérieure et l’unité extérieure ne peuvent pas être installées dos à dos.
Toutefois, une longue distance ne doit pas être utilisée simplement parce qu’elle est permise. Le parcours le plus logique reste généralement celui qui réduit les détours inutiles tout en respectant l’architecture du bâtiment.
Le Wi-Fi intégré peut être très utile dans un espace secondaire
La documentation Fujitsu mentionne une connectivité Wi-Fi intégrée, avec possibilité de contrôle par l’application AIRSTAGE.
Dans un garage, un atelier ou un local rarement occupé, cette fonction peut devenir particulièrement pratique.
Le propriétaire peut ajuster la température avant d’arriver, réduire le chauffage lorsqu’il quitte ou surveiller le fonctionnement sans devoir rester physiquement dans la pièce.
Ce type de fonction est souvent secondaire dans un salon occupé en permanence, mais peut apporter une valeur très concrète dans un espace technique ou semi-occupé.
Les erreurs que nous cherchons à éviter sur ce type de projet
Une installation semblable à celle de Saint-Gérard-Majella peut sembler simple au premier regard, mais plusieurs erreurs peuvent affecter le résultat.
Choisir la mauvaise puissance. Une unité surdimensionnée peut provoquer des cycles moins favorables et une distribution de température moins uniforme.
Installer l’unité trop près d’un obstacle. Les dégagements autour de l’entrée et de la sortie d’air sont essentiels.
Créer un drainage inadéquat. Une thermopompe produit des condensats en climatisation. Le drain doit être installé avec une pente correcte et dans une configuration fiable.
Négliger la mise sous vide. La présence d’air ou d’humidité dans le circuit frigorifique peut nuire au fonctionnement et à la durabilité du système.
Faire passer la tuyauterie devant des équipements devant rester accessibles. Dans un espace technique, l’entretien futur doit être prévu dès l’installation.
Réutiliser des lignes sans vérifier leur compatibilité. Les dimensions exigées varient selon la puissance de la Fujitsu Orion XLTH.
Une installation réussie se juge aussi après le départ de l’équipe
Chez AirGreen, nous considérons qu’un chantier CVAC est réellement réussi lorsque l’installation reste logique plusieurs années plus tard.
Cela signifie que :
- le filtre de l’unité intérieure peut être retiré facilement;
- le panneau électrique reste accessible;
- les conduites sont organisées;
- le drain est accessible pour l’entretien;
- l’unité extérieure peut être nettoyée;
- les techniciens peuvent intervenir sans devoir démonter une partie du bâtiment.
Cette logique est particulièrement importante dans les projets à forte densité technique comme celui illustré sur la photo.
Pourquoi choisir une Fujitsu Orion XLTH pour un projet au Québec
Pour un propriétaire qui recherche une thermopompe murale Fujitsu à Saint-Gérard-Majella, la gamme Orion XLTH présente plusieurs caractéristiques intéressantes :
- chauffage annoncé jusqu’à -26 °C;
- technologie Inverter;
- fonctionnement au R-32;
- certifications Energy Star indiquées par Fujitsu;
- très bonnes cotes d’efficacité selon les capacités;
- Wi-Fi intégré;
- fonctionnement intérieur silencieux;
- chauffe-plateau de base conçu pour les régions froides;
- plusieurs puissances disponibles;
- possibilités intéressantes de longueur de tuyauterie.
La performance réelle dépend cependant toujours du dimensionnement et de la qualité de l’installation.
AirGreen : des installations adaptées à l’espace réel, pas seulement à la fiche technique
À Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud et dans des secteurs comme Saint-Gérard-Majella, nous rencontrons des bâtiments très différents.
Certains projets se déroulent dans une maison récente aux murs dégagés. D’autres, comme celui-ci, exigent de travailler autour d’un panneau électrique, de surfaces métalliques, de structures existantes et d’un espace limité.
Notre travail consiste précisément à adapter l’installation CVAC à ces contraintes tout en respectant les besoins de l’équipement.
La Fujitsu AIRSTAGE Orion XLTH offre une plateforme technique très intéressante pour le climat québécois, mais son plein potentiel dépend de décisions qui sont prises bien avant que le client appuie sur le bouton de la télécommande : choix de la puissance, emplacement, parcours frigorifique, drainage, alimentation électrique, fixation et mise en service.
C’est ce qui transforme une thermopompe de qualité en un système de chauffage et de climatisation réellement adapté au bâtiment.
