Une installation murale pensée pour offrir un chauffage efficace même pendant les vrais froids de Saint-Zotique
À Saint-Zotique, les besoins en chauffage ne se limitent pas à quelques nuits fraîches à l’automne. Une thermopompe destinée à servir de véritable solution de confort quatre saisons doit être capable de continuer à fonctionner lorsque la température extérieure descend fortement sous zéro. C’est précisément dans ce contexte que nous avons réalisé cette installation CVAC d’une thermopompe murale Fujitsu AIRSTAGE Orion XLTH.

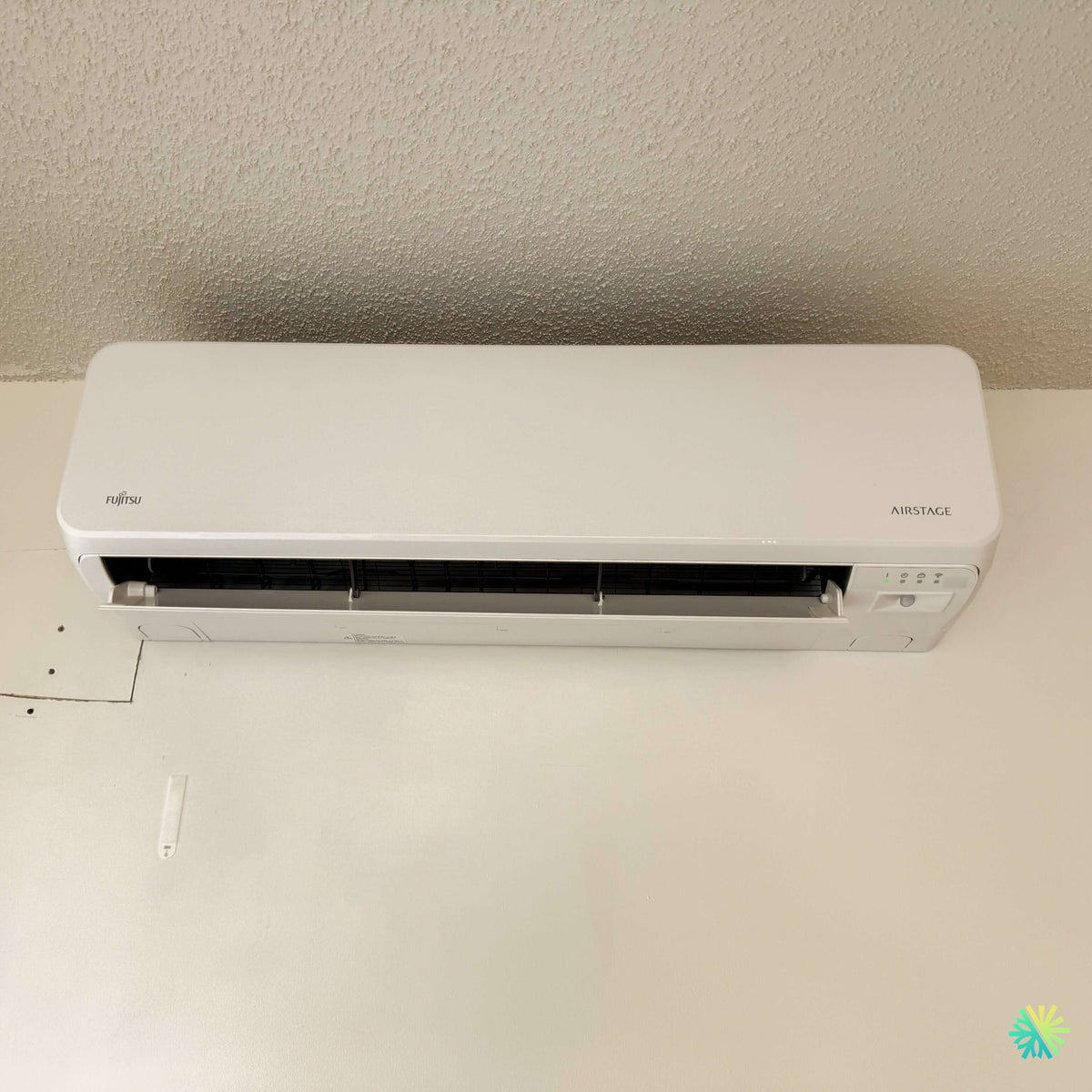

La photo de notre installation montre une unité intérieure Fujitsu AIRSTAGE installée très près du plafond, avec un dégagement suffisant pour permettre la circulation de l’air et l’accès à l’appareil. Le chantier était encore dans une phase de finition intérieure : les joints de gypse et certaines ouvertures techniques étaient visibles autour de la zone d’installation. Ce type de contexte exige une bonne coordination, puisque nous devons prévoir le passage de la tuyauterie frigorifique, du drain et des connexions électriques sans compromettre les travaux de finition qui suivront.
Le résultat est volontairement sobre : l’appareil s’intègre au haut du mur sans occuper d’espace au sol et diffuse directement l’air dans la pièce.
La Fujitsu Orion XLTH fait partie de la gamme AIRSTAGE à simple zone conçue pour les climats froids. La documentation du fabricant indique un fonctionnement en chauffage jusqu’à -26 °C, sans dispositif d’arrêt à cette température. La gamme utilise également le réfrigérant R-32, dont le potentiel de réchauffement global est nettement inférieur à celui du R-410A.
Pourquoi la série Fujitsu Orion XLTH convient bien au climat de Saint-Zotique
Pour une résidence située à Saint-Zotique, le rendement hivernal doit être évalué avec beaucoup plus d’attention que la seule capacité de climatisation affichée sur une soumission.
La série Orion XLTH est conçue pour fournir à la fois :
- le chauffage en hiver;
- la climatisation en été;
- la déshumidification durant les périodes chaudes et humides;
- une modulation de puissance grâce à la technologie Inverter;
- un fonctionnement à faible niveau sonore;
- une commande à distance avec Wi-Fi intégré, selon la configuration de la gamme.
La technologie Inverter est particulièrement intéressante dans une installation résidentielle. Plutôt que de simplement fonctionner à pleine puissance puis de s'arrêter, la thermopompe adapte continuellement sa capacité aux besoins de la pièce. Cette modulation contribue à maintenir une température plus stable tout en limitant les variations brusques de fonctionnement.
Une gamme qui ne doit pas être choisie uniquement selon le nombre de BTU inscrit sur la boîte
Un point important mérite d'être précisé : la capacité exacte de l'appareil installé sur cette photo n'est pas lisible sur l'image. Nous ne voulons donc pas attribuer artificiellement une capacité particulière à cette installation.
La gamme Fujitsu Orion XLTH documentée comprend plusieurs capacités, avec notamment des systèmes de 9 000, 12 000, 14 500, 18 000 et 22 000 BTU/h nominaux en climatisation, selon la combinaison d'unités intérieures et extérieures.
Chez AirGreen, nous déterminons la capacité appropriée en fonction du bâtiment plutôt qu'en appliquant une règle approximative basée uniquement sur la superficie.
Nous tenons notamment compte :
- de la surface réellement à conditionner;
- de la hauteur des plafonds;
- de l'isolation;
- du nombre et de la dimension des fenêtres;
- de l'exposition au soleil;
- de la configuration des pièces;
- des infiltrations d'air;
- de l'étage où se trouve la zone;
- du rôle que la thermopompe devra jouer en chauffage.
Une thermopompe surdimensionnée n'est pas automatiquement meilleure. Elle peut atteindre trop rapidement la température demandée et réduire ses cycles efficaces de fonctionnement. À l'inverse, une unité trop petite risque de fonctionner continuellement sans parvenir à maintenir le confort voulu lors des périodes les plus exigeantes.
Des performances hivernales qui vont bien au-delà de la température minimale annoncée
La documentation Fujitsu fournit un détail particulièrement pertinent pour les propriétaires québécois : le fabricant indique non seulement une plage de chauffage jusqu'à -26 °C, mais également la capacité de chauffage disponible à plusieurs températures extérieures très froides.
Selon la capacité sélectionnée, certains modèles de la série peuvent encore offrir une proportion très importante de leur capacité nominale à -15 °C, -21 °C et -26 °C.
Cette information est beaucoup plus utile que l'affirmation générale qu'une thermopompe « fonctionne à -26 °C ». Deux appareils pouvant fonctionner à la même température minimale peuvent présenter des capacités de chauffage très différentes lorsque le mercure descend.
C'est pourquoi, dans nos projets à Saint-Zotique, Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud, nous examinons le comportement hivernal réel du système lorsque le chauffage constitue une priorité.
Une unité murale compacte qui demande malgré tout une installation précise
L'unité visible sur notre installation est montée en hauteur, ce qui correspond au principe de fonctionnement d'une thermopompe murale sans conduits. Cette position permet d'utiliser efficacement le mur tout en favorisant la distribution de l'air dans la zone.
Sur la photo, le plafond est relativement proche de l'appareil. Ce type d'installation demande de respecter les dégagements nécessaires autour de l'unité. Il ne suffit pas de placer la thermopompe le plus haut possible pour la rendre discrète.
Nous devons conserver les conditions requises pour :
- l'aspiration de l'air par l'appareil;
- le retrait et le nettoyage des filtres;
- l'ouverture de l'unité lors d'un entretien CVAC;
- l'accès à certains composants;
- la bonne orientation du débit d'air;
- l'évacuation correcte du condensat.
L'objectif est de créer une installation propre au moment de la livraison, mais également accessible plusieurs années plus tard lorsqu'un technicien devra effectuer l'entretien ou un diagnostic.
Le niveau sonore : un détail qui devient très important une fois l'appareil installé
Une thermopompe murale est souvent installée dans un salon, une salle familiale, un bureau ou parfois une chambre. Le niveau sonore de l'unité intérieure devient alors un critère concret de confort.
Fujitsu annonce pour les plus petits appareils de cette série un fonctionnement intérieur pouvant descendre jusqu'à 23 dB(A) en mode calme. Les niveaux varient naturellement selon la capacité et la vitesse du ventilateur.
Ce fonctionnement discret est complété par plusieurs vitesses de ventilation : automatique, élevée, moyenne-élevée, moyenne, moyenne-basse, basse et silencieuse.
Dans la pratique, cela permet au système de ne pas souffler continuellement à vitesse maximale lorsque la charge thermique est faible.
R-32 : le choix de réfrigérant de cette nouvelle génération Fujitsu
La série Orion XLTH présentée dans la documentation utilise le R-32. Fujitsu indique un potentiel de réchauffement global de 675, comparativement à 2 088 pour le R-410A, ce qui correspond à une réduction d'environ 68 % du PRG selon les données présentées par le fabricant.
Pour le propriétaire, la différence la plus visible ne se trouve évidemment pas dans l'apparence de l'unité murale. Elle concerne plutôt l'évolution technologique des nouveaux équipements CVAC et les pratiques d'installation qui doivent être adaptées au réfrigérant utilisé.
Pour nous, cela signifie que l'identification exacte de l'équipement doit être faite avant toute intervention. Les dimensions de tuyauterie, les procédures et les données de charge ne doivent jamais être supposées simplement parce qu'une ancienne thermopompe Fujitsu se trouvait auparavant au même endroit.
Les dimensions de tuyauterie changent selon la capacité
C'est un détail technique qui peut avoir des conséquences importantes lors d'un remplacement de thermopompe.
Dans cette gamme, Fujitsu spécifie différentes dimensions de conduites frigorifiques selon la capacité :
- certaines configurations utilisent une conduite liquide de 1/4 po et une conduite gaz de 3/8 po;
- une autre configuration utilise 1/4 po liquide et 1/2 po gaz;
- les capacités supérieures utilisent 3/8 po liquide et 5/8 po gaz.
Cela démontre pourquoi nous vérifions les modèles exacts des unités intérieure et extérieure avant de décider si une tuyauterie existante peut être conservée.
Réutiliser une conduite simplement parce qu'elle « semble de la bonne grosseur » n'est pas une méthode acceptable.
Le circuit électrique doit lui aussi correspondre au modèle installé
La série fonctionne en 208 à 230 V, 60 Hz, monophasé. Selon le modèle, la documentation indique un disjoncteur de 15 ou 20 A.
Là encore, il faut éviter de généraliser.
Deux Fujitsu Orion XLTH visuellement très semblables peuvent demander des caractéristiques électriques différentes. Avant l'installation, nous confirmons donc la combinaison exacte de modèles et les exigences du fabricant.
Cette vérification est particulièrement importante lors d'un remplacement dans une résidence plus ancienne où le circuit existant avait été conçu pour une autre génération de thermopompe.
Ce que cette installation de Saint-Zotique montre concrètement sur la qualité d'un projet CVAC
Une belle installation commence derrière l'appareil, pas devant
Lorsqu'une installation est terminée, le propriétaire voit surtout l'unité murale. Pourtant, une grande partie du travail déterminant se trouve derrière le mur ou à l'extérieur :
- les conduites frigorifiques;
- l'isolation des conduites;
- le câblage de communication;
- l'alimentation électrique;
- le drain de condensation;
- la pénétration dans le mur;
- la fixation de l'unité intérieure;
- le positionnement de l'unité extérieure.
Sur ce chantier de Saint-Zotique, la présence de travaux de gypse autour de la zone nous a permis d'intégrer l'installation dans la progression générale des travaux. Ce type de coordination est très avantageux lorsqu'il est effectué avant que toutes les surfaces soient complètement terminées.
L'emplacement de l'unité influence directement le confort
Une thermopompe bien dimensionnée peut tout de même produire un résultat décevant si elle est installée au mauvais endroit.
Nous cherchons généralement à éviter :
- un soufflage directement dirigé vers une zone où les occupants restent assis longtemps;
- une unité enfermée dans un recoin;
- un obstacle immédiat devant le débit d'air;
- une position où le drain devient inutilement complexe;
- un emplacement impossible à entretenir;
- un mur où la tuyauterie imposerait un parcours excessivement long.
Dans cette installation, l'unité se trouve en hauteur sur une surface dégagée. Son volet inférieur dispose d'un espace ouvert devant lui pour diriger l'air vers la pièce.
Le serpentin ProCore et les caractéristiques conçues pour la durabilité
Fujitsu présente également cette série avec ses serpentins ProCore, fabriqués en cuivre à haute résistance à la corrosion. La documentation mentionne aussi, pour l'unité extérieure, un chauffe-plateau de base destiné aux régions de climat extrêmement froid.
Ces éléments sont pertinents au Québec.
En hiver, la thermopompe extérieure doit gérer simultanément le froid, l'humidité, la neige, le givre et les cycles de dégivrage. Le positionnement extérieur et le dégagement sous l'appareil demeurent donc aussi importants que les caractéristiques techniques du système lui-même.
Une thermopompe à climat froid ne dispense pas d'une bonne planification extérieure
L'erreur consiste parfois à consacrer toute l'attention à l'unité intérieure parce que c'est celle qui reste visible dans la maison.
Pour une installation de thermopompe à Saint-Zotique, nous évaluons aussi l'environnement extérieur :
- accumulation probable de neige;
- hauteur de la thermopompe par rapport au sol;
- circulation de l'air autour du condenseur;
- écoulement de l'eau provenant des cycles de dégivrage;
- accessibilité pour l'entretien;
- proximité des fenêtres;
- bruit potentiel;
- protection contre les dommages physiques.
Une thermopompe conçue pour fonctionner à très basse température doit être installée de manière à pouvoir effectivement respirer et évacuer son eau de dégivrage durant tout l'hiver.
Wi-Fi intégré et options de contrôle
La documentation de la série mentionne une connectivité Wi-Fi intégrée permettant la surveillance et le contrôle par l'application mobile AIRSTAGE. Elle présente également plusieurs possibilités de commandes et d'interfaces compatibles avec certaines configurations, notamment des contrôleurs filaires et des interfaces destinées à des systèmes de gestion plus évolués.
Pour une résidence, le Wi-Fi peut être particulièrement pratique pour modifier la température à distance ou vérifier le fonctionnement du système sans devoir être physiquement devant la télécommande.
Une efficacité énergétique élevée, mais toujours dépendante du modèle choisi
Les performances énergétiques varient sensiblement dans la famille Orion XLTH. La fiche technique indique des valeurs de TRÈS2 allant jusqu'à 33,1 BTU/hW pour certaines capacités, tandis que les autres configurations présentent leurs propres rendements et capacités de chauffage.
C'est une raison supplémentaire pour comparer des systèmes à partir de leur combinaison exacte de modèles plutôt que de comparer uniquement deux marques.
Chez AirGreen, lorsque nous préparons une proposition de thermopompe murale, nous voulons que le client sache ce qu'il achète : capacité, comportement au froid, efficacité, alimentation électrique, tuyauterie et contraintes d'installation.
Admissibilité aux subventions : vérifier le système exact avant de promettre un montant
La fiche Fujitsu indique des classements ENERGY STAR, incluant des références liées au climat froid pour les systèmes de la gamme.
Cependant, l'admissibilité réelle à une aide financière doit toujours être confirmée avec le modèle exact, la combinaison intérieure-extérieure, les critères du programme applicables au moment de l'installation et, lorsque requis, la référence officielle correspondante.
Nous évitons de baser une décision uniquement sur le nom commercial « Orion XLTH ». Deux capacités d'une même gamme peuvent avoir des données techniques et des références différentes.
Ce que nous recommandons avant de remplacer une ancienne thermopompe murale
Pour les propriétaires de Saint-Zotique et du Grand Montréal qui envisagent un remplacement, quelques vérifications permettent d'éviter une grande partie des problèmes rencontrés après l'installation.
Vérifier le modèle complet de l'ancienne unité
La marque seule n'est pas suffisante. Il faut connaître les références intérieure et extérieure.
Mesurer la tuyauterie existante
La gamme Orion XLTH utilise plusieurs diamètres de conduites selon la capacité. Il faut donc confirmer la compatibilité avant de décider de réutiliser un ancien réseau frigorifique.
Vérifier le circuit électrique
Un circuit 15 A existant n'est pas automatiquement compatible avec toutes les capacités de la gamme.
Examiner le parcours du drain
Une pente inadéquate peut provoquer des problèmes d'écoulement, des débordements ou des dommages au mur.
Choisir la capacité en fonction du bâtiment
Le nombre de BTU doit correspondre à la charge réelle et à la configuration de la résidence.
AirGreen et les installations de thermopompes Fujitsu dans le Grand Montréal
Cette installation de Fujitsu AIRSTAGE Orion XLTH à Saint-Zotique représente bien notre façon d'aborder un projet : nous ne considérons pas la thermopompe comme un simple appareil à accrocher au mur.
Nous regardons l'ensemble de l'installation : structure du bâtiment, position de l'unité, tuyauterie, alimentation électrique, drainage, chauffage hivernal, circulation de l'air et accès futur pour l'entretien.
Nous réalisons des projets de chauffage, climatisation et installation CVAC à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud, avec la même attention portée aux détails visibles et invisibles.
Dans le cas d'une thermopompe comme la Fujitsu Orion XLTH, les caractéristiques à climat froid sont particulièrement intéressantes, mais elles doivent être accompagnées d'un dimensionnement juste et d'une installation adaptée au bâtiment. C'est cette combinaison entre choix de l'équipement et qualité d'exécution qui permet d'obtenir le niveau de confort attendu pendant les étés humides comme pendant les périodes de froid intense.
