Une installation au-dessus d’une grande fenêtre où chaque pouce de mur devait être utilisé intelligemment

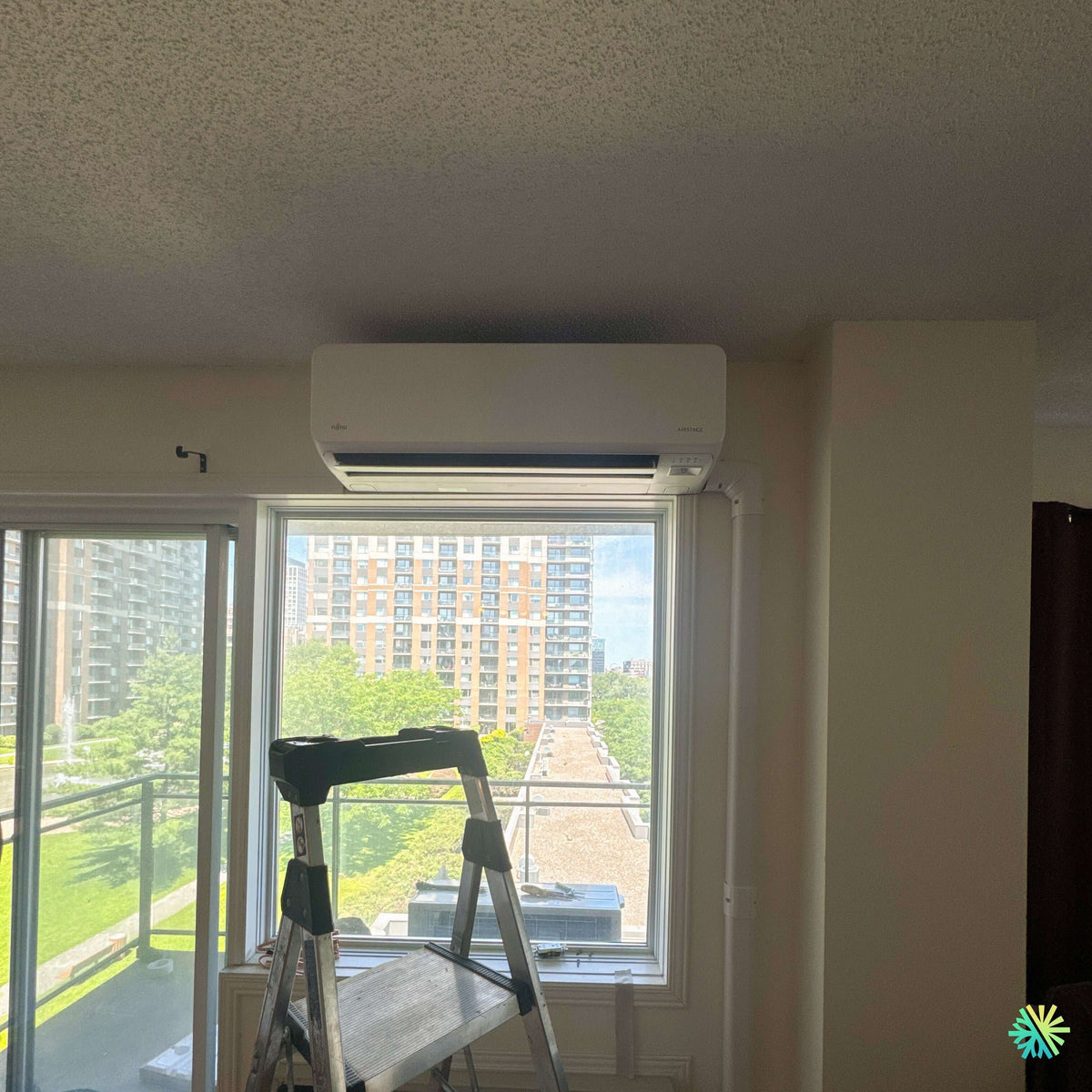

Dans Le Sud-Ouest de Montréal, nous avons installé une thermopompe murale Fujitsu AIRSTAGE Orion XLTH dans une unité résidentielle située en hauteur, avec une contrainte particulièrement visible sur la photo du chantier : l’espace mural disponible était limité par une grande fenêtre, une porte vitrée donnant vers le balcon et un retour de mur étroit sur le côté droit.
Plutôt que de sacrifier une portion importante de mur utilisable ou de placer l’unité dans un emplacement qui aurait mal distribué l’air, nous avons choisi de positionner la thermopompe Fujitsu directement au-dessus de la fenêtre.
Ce choix paraît simple lorsque l’on observe le résultat final, mais il exige plusieurs vérifications : dégagement sous le plafond, solidité de la surface de fixation, accès pour l’entretien, direction du soufflage, parcours de la tuyauterie frigorifique, évacuation du condensat et possibilité de conserver une finition visuelle propre.
La photo montre également le souci accordé au parcours des conduites. À droite de l’unité intérieure, nous avons utilisé un cache-tuyauterie blanc qui suit le mur verticalement. Celui-ci permet d’intégrer les raccordements mécaniques au décor plutôt que de laisser la tuyauterie et le câblage apparents.
Dans une résidence où la thermopompe se trouve directement dans l’espace de vie, ce genre de détail est important. L’installation doit être techniquement correcte, mais elle doit également avoir sa place dans la pièce une fois l’échelle, les outils et le matériel de chantier retirés.
Une thermopompe installée au-dessus d’une fenêtre : un emplacement qui demande de la précision
Placer une unité murale au-dessus d’une fenêtre est parfois une excellente solution, mais ce n’est jamais une décision que nous prenons uniquement pour des raisons esthétiques.
Nous devons d’abord vérifier que l’espace disponible permet le respect des dégagements nécessaires autour de la thermopompe murale.
Dans cette installation du Sud-Ouest, l’unité Fujitsu se trouve près du plafond, mais son positionnement permet toujours l’admission d’air par la partie supérieure et le soufflage par le volet inférieur.
La façade reste également accessible.
Cet aspect est essentiel puisque, tôt ou tard, un technicien devra pouvoir :
- ouvrir l’unité;
- retirer les filtres;
- nettoyer l’échangeur;
- accéder au bac de condensat;
- inspecter la turbine;
- vérifier les composants électriques;
- effectuer un entretien CVAC ou un diagnostic.
Une installation très compacte ne doit jamais devenir une installation impossible à entretenir.
Le passage des lignes sur le côté droit : un détail visible qui révèle une partie du travail
La photo montre clairement le cache-tuyauterie descendant du côté droit de la Fujitsu.
Derrière cette finition se trouvent les éléments qui permettent aux unités intérieure et extérieure de fonctionner comme un seul système : tuyauterie frigorifique, câblage de communication et, selon le parcours retenu, drainage du condensat.
Dans un appartement ou une unité résidentielle en hauteur, le passage de ces composantes peut devenir plus complexe que dans une maison individuelle avec un mur extérieur complètement dégagé.
La proximité du balcon est donc intéressante.
Elle permet généralement de travailler avec un parcours relativement direct vers l’extérieur, sous réserve de la configuration réelle du bâtiment et des règles applicables à l’immeuble.
Réduire les détours inutiles apporte plusieurs avantages :
- installation visuellement plus propre;
- moins de longueur de cache-tuyauterie;
- moins de changements de direction;
- drainage plus facile à planifier;
- meilleur accès futur aux raccordements.
Une grande surface vitrée qui influence directement les besoins de climatisation
L’emplacement visible sur la photo comprend une grande fenêtre et une porte vitrée donnant sur le balcon.
Ce genre de façade vitrée peut jouer un rôle important dans le calcul de la charge thermique d’une pièce.
En été, l’exposition solaire peut augmenter rapidement la température intérieure. La quantité de chaleur entrant par les fenêtres dépend notamment de leur orientation, de leur dimension, de leur performance thermique et de la présence ou non de stores ou de rideaux.
C’est l’une des raisons pour lesquelles nous évitons de dimensionner une thermopompe uniquement à partir du nombre de pieds carrés.
Nous évaluons également :
- l’exposition de la pièce;
- le nombre de fenêtres;
- la superficie vitrée;
- l’étage;
- l’isolation;
- la configuration du logement;
- les pièces adjacentes;
- la circulation naturelle de l’air.
Dans une unité située à plusieurs étages du sol, l’expérience thermique peut être très différente de celle d’un rez-de-chaussée, même si les deux logements ont exactement la même superficie.
Fujitsu AIRSTAGE Orion XLTH : une gamme conçue autant pour l’hiver que pour l’été
La série Fujitsu AIRSTAGE Orion XLTH utilisée pour ce type d’installation est une gamme simple zone à climat froid.
Selon la documentation Fujitsu fournie pour ce projet, la famille comprend plusieurs capacités nominales en climatisation : 9 000, 12 000, 14 500, 18 000 et 22 000 BTU/h, selon la combinaison d’unités intérieure et extérieure. Les capacités nominales de chauffage vont de 12 000 à 25 200 BTU/h.
La photo ne permet pas de lire la plaque signalétique de l’unité installée. Nous ne lui attribuons donc pas artificiellement une capacité précise.
C’est important puisque plusieurs appareils de la même famille peuvent avoir une apparence extérieure très similaire tout en possédant des caractéristiques techniques différentes.
Chauffage jusqu’à -26 °C pour le climat montréalais
La caractéristique la plus importante de cette série pour notre climat est sa plage de fonctionnement en chauffage.
Fujitsu indique que les modèles Orion XLTH présentés dans la fiche technique peuvent fonctionner en chauffage jusqu’à -26 °C. La documentation précise également l’absence de dispositif d’arrêt à cette température.
Dans Le Sud-Ouest de Montréal, cela signifie que cette thermopompe n’est pas uniquement destinée aux journées fraîches du printemps ou de l’automne.
Elle a été développée pour continuer à produire de la chaleur pendant une partie beaucoup plus exigeante de l’hiver québécois.
La température minimale de fonctionnement n’est toutefois qu’une partie de l’équation.
Ce qui compte réellement : la capacité encore disponible lorsqu’il fait très froid
La fiche technique Fujitsu va plus loin et indique le pourcentage de capacité maximale disponible à plusieurs températures hivernales.
Selon le modèle, les données sont fournies à :
- -15 °C;
- -21 °C;
- -26 °C.
Certaines capacités de la série affichent encore une production maximale supérieure à leur capacité nominale de référence même à très basse température.
Cette information est particulièrement utile lorsqu’un propriétaire compare plusieurs thermopompes pour climat froid.
Deux appareils peuvent afficher la même limite de fonctionnement à -25 °C ou -26 °C et pourtant ne pas produire la même quantité de chaleur lorsque le thermomètre atteint réellement cette température.
Chez AirGreen, nous regardons donc la courbe de performance hivernale, pas seulement le chiffre le plus impressionnant imprimé sur une brochure.
Ce chantier dans Le Sud-Ouest montre pourquoi le choix de l’appareil et la qualité de l’installation doivent aller ensemble
Technologie Inverter pour une température plus stable
La Fujitsu Orion XLTH utilise une technologie Inverter.
Cette technologie permet au compresseur de moduler sa capacité plutôt que de fonctionner uniquement selon des cycles simples de marche et d’arrêt.
Dans un espace résidentiel comportant de grandes fenêtres, cette modulation est particulièrement intéressante.
La charge thermique peut changer au fil de la journée. Une pièce fortement exposée au soleil peut demander davantage de climatisation pendant quelques heures, puis beaucoup moins une fois le soleil déplacé.
L’Inverter permet au système de s’adapter progressivement à ces variations.
L’objectif n’est donc pas seulement d’atteindre la température demandée, mais de la maintenir avec moins de fluctuations.
Un fonctionnement intérieur qui peut devenir très discret
Une thermopompe installée dans un salon ou un espace de vie doit être confortable acoustiquement.
Selon le modèle de la gamme, Fujitsu indique un niveau sonore intérieur pouvant descendre jusqu’à 23 dB(A) en mode calme. La série dispose également de plusieurs vitesses de ventilation, avec six niveaux plus le mode automatique.
C’est un point important dans une installation comme celle-ci puisque l’unité est placée directement dans la zone occupée.
La performance d’un système CVAC ne se mesure pas uniquement en BTU. Le bruit, la vitesse de l’air et la stabilité de la température influencent tout autant l’expérience quotidienne.
Une unité murale qui ne prend aucun espace au sol
Dans un logement urbain, préserver l’espace disponible est souvent une priorité.
La thermopompe sans conduits répond bien à cette contrainte.
Dans cette installation, l’utilisation de la zone située au-dessus de la fenêtre permet de conserver :
- l’espace au sol;
- le mur adjacent;
- l’accès au balcon;
- la pleine utilisation de la fenêtre;
- la circulation dans la pièce.
Le système demeure visible, mais son implantation exploite une zone qui aurait autrement été difficile à utiliser.
Pourquoi le cache-tuyauterie est plus important qu’il n’en a l’air
Un cache-tuyauterie n’est pas simplement un élément décoratif.
Il protège également les différents éléments de l’installation et crée un parcours plus ordonné le long du mur.
Sur ce projet, le cache blanc se fond avec la finition intérieure et suit le retour de mur sur le côté droit.
Une mauvaise planification aurait pu créer une succession de coudes ou un parcours très apparent à travers la pièce.
Nous préférons préparer le trajet avant la fixation définitive de l’unité afin que la ligne mécanique s’intègre autant que possible à l’architecture existante.
R-32 : le réfrigérant utilisé par la nouvelle gamme Orion XLTH
La série documentée fonctionne avec le réfrigérant R-32.
Fujitsu indique un potentiel de réchauffement global de 675 pour le R-32, contre 2 088 pour le R-410A dans la comparaison présentée dans sa documentation, soit une réduction d’environ 68 % du PRG.
Le changement de réfrigérant a également une conséquence pratique pour les installations et remplacements : nous devons toujours vérifier les exigences exactes de la nouvelle machine.
Une ancienne thermopompe installée au même endroit ne signifie pas nécessairement que toutes les composantes existantes sont compatibles.
Les diamètres de tuyauterie ne sont pas identiques pour toutes les capacités
La fiche Fujitsu indique plusieurs dimensions de conduites selon le modèle Orion XLTH choisi.
Les combinaisons présentées comprennent :
- 1/4 po liquide et 3/8 po gaz;
- 1/4 po liquide et 1/2 po gaz;
- 3/8 po liquide et 5/8 po gaz.
Cette différence peut devenir déterminante lorsqu’il s’agit de remplacer une ancienne thermopompe dans un condo ou un appartement.
Réutiliser automatiquement une tuyauterie existante sans mesurer son diamètre peut mener à une installation non conforme aux spécifications du nouvel appareil.
Nous vérifions donc toujours le modèle intérieur et le modèle extérieur avant de confirmer une solution.
Les exigences électriques changent elles aussi selon la capacité
Tous les appareils de la série documentée fonctionnent en 208 à 230 V, 60 Hz, monophasé.
Cependant, le disjoncteur spécifié varie entre 15 A et 20 A selon la capacité.
Cette nuance est importante dans les bâtiments résidentiels urbains, où le panneau électrique peut être compact et où plusieurs circuits sont déjà utilisés.
Lors d’un projet, nous devons confirmer que l’alimentation disponible correspond réellement aux exigences de l’équipement proposé.
Une installation en hauteur demande également une bonne gestion du drainage
En mode climatisation, l’unité intérieure retire une partie de l’humidité présente dans l’air.
La fiche technique Fujitsu indique d’ailleurs une capacité d’élimination d’humidité variable selon les modèles de la série.
Toute cette eau doit être évacuée correctement.
Le drain doit donc être planifié avec une pente suffisante lorsque l’évacuation se fait par gravité.
Dans une installation au-dessus d’une fenêtre, le parcours doit être étudié avant le perçage et avant la fixation définitive du cache-tuyauterie.
Un drain mal incliné peut éventuellement provoquer :
- accumulation d’eau;
- bruit;
- débordement;
- condensation;
- infiltration sur le mur intérieur.
La qualité du drainage est l’un de ces détails que le client ne voit pratiquement jamais lorsque tout fonctionne bien, mais qu’il remarque immédiatement lorsqu’il y a un problème.
Les filtres lavables facilitent l’entretien courant
La série Orion XLTH utilise des filtres lavables.
Pour un propriétaire, le nettoyage régulier des filtres est l’une des interventions les plus simples permettant de préserver un bon débit d’air.
Des filtres trop chargés peuvent réduire la circulation d’air, augmenter le temps de fonctionnement et diminuer le confort.
L’installation en hauteur ne doit donc pas empêcher cet entretien courant.
Nous conservons toujours à l’esprit la possibilité d’ouvrir la façade et d’accéder aux filtres.
Wi-Fi intégré et contrôle à distance
La documentation Fujitsu présente également une connectivité Wi-Fi intégrée avec surveillance et commande à distance par l’application AIRSTAGE.
Dans un logement montréalais, cela peut être particulièrement pratique lors des périodes de grande chaleur ou de froid.
Le propriétaire peut ajuster le système avant de rentrer à la maison au lieu de faire fonctionner inutilement la thermopompe à pleine consigne toute la journée.
La série offre aussi plusieurs possibilités de contrôleurs et d’interfaces supplémentaires selon les besoins de l’installation.
ENERGY STAR et performance énergétique : toujours vérifier la combinaison exacte
La fiche technique fournie classe les systèmes Orion XLTH présentés dans des catégories ENERGY STAR, incluant des références associées au climat froid.
Les rendements varient toutefois d’une capacité à l’autre.
La documentation indique des valeurs TRÈS2 allant jusqu’à 33,1 BTU/hW pour certains modèles, avec des valeurs différentes pour les capacités supérieures.
Pour cette raison, nous recommandons toujours de comparer des numéros de modèles précis plutôt que le simple nom commercial « Orion XLTH ».
Il en va de même pour les programmes de subvention.
L’admissibilité doit être confirmée selon la combinaison exacte d’unités, les critères applicables et les exigences du programme au moment du projet.
Une façade très vitrée rend le positionnement du soufflage particulièrement important
Dans cette installation du Sud-Ouest, l’unité se trouve au-dessus d’une zone fortement vitrée.
Cette position peut être avantageuse parce qu’une partie importante des gains et pertes thermiques se produit justement à proximité des fenêtres.
En été, la thermopompe contribue à compenser le gain solaire.
En hiver, elle peut contribuer à réduire la sensation de fraîcheur associée à une grande surface vitrée.
Il faut toutefois orienter correctement les volets afin que l’air soit distribué dans la pièce plutôt que de rester concentré immédiatement devant l’unité.
La direction verticale de l’air est automatisée sur la série documentée, tandis que l’ajustement horizontal est indiqué comme manuel.
Ce que nous vérifions avant une installation semblable dans un condo ou un logement
Un projet comme celui-ci nous rappelle plusieurs points essentiels avant le début des travaux :
- Confirmer l’espace disponible au-dessus de la fenêtre.
- Vérifier les dégagements demandés par le fabricant.
- Confirmer la structure du mur et les points de fixation.
- Choisir la capacité selon la charge réelle du logement.
- Déterminer le parcours de la tuyauterie avant le perçage.
- Prévoir correctement le drain de condensation.
- Vérifier l’alimentation électrique.
- Confirmer l’emplacement autorisé de l’unité extérieure.
- Prévoir l’accès futur pour l’entretien CVAC.
- Réduire autant que possible l’impact visuel de la tuyauterie.
Ces étapes sont particulièrement pertinentes dans les immeubles du Sud-Ouest, du centre de Montréal et des secteurs à forte densité résidentielle, où les configurations architecturales sont rarement aussi simples que celles d’une maison avec quatre murs extérieurs libres.
AirGreen : des installations adaptées à l’architecture réelle du Grand Montréal
Cette installation d’une thermopompe Fujitsu AIRSTAGE Orion XLTH dans Le Sud-Ouest de Montréal montre bien notre manière de travailler.
Nous avons exploité un espace limité au-dessus d’une grande fenêtre, conservé l’accès au balcon et aux surfaces murales, puis intégré le parcours mécanique dans un cache-tuyauterie discret sur le côté droit.
Le résultat semble simple parce que le travail de planification a été effectué avant.
Chez AirGreen, nous réalisons des installations de thermopompes murales, systèmes de chauffage et climatisation et projets CVAC partout à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.
Chaque chantier présente toutefois ses propres contraintes.
Dans Le Sud-Ouest, il peut s’agir d’une grande surface vitrée, d’un balcon, d’une unité située à plusieurs étages, d’un mur très court ou d’une configuration intérieure qui laisse peu d’emplacements possibles.
Notre rôle consiste à trouver une solution qui respecte la machine, le bâtiment et l’utilisation quotidienne de l’espace.
La Fujitsu Orion XLTH apporte ici les caractéristiques techniques nécessaires à un climat exigeant : fonctionnement en chauffage jusqu’à -26 °C, technologie Inverter, réfrigérant R-32, fonctionnement intérieur discret et plusieurs capacités disponibles.
Une thermopompe de cette qualité donne toutefois son meilleur rendement seulement lorsqu’elle est correctement dimensionnée et installée.
C’est précisément sur cette combinaison que nous concentrons notre travail.
