Une installation au-dessus d’une porte pour tirer parti d’un espace mural très limité

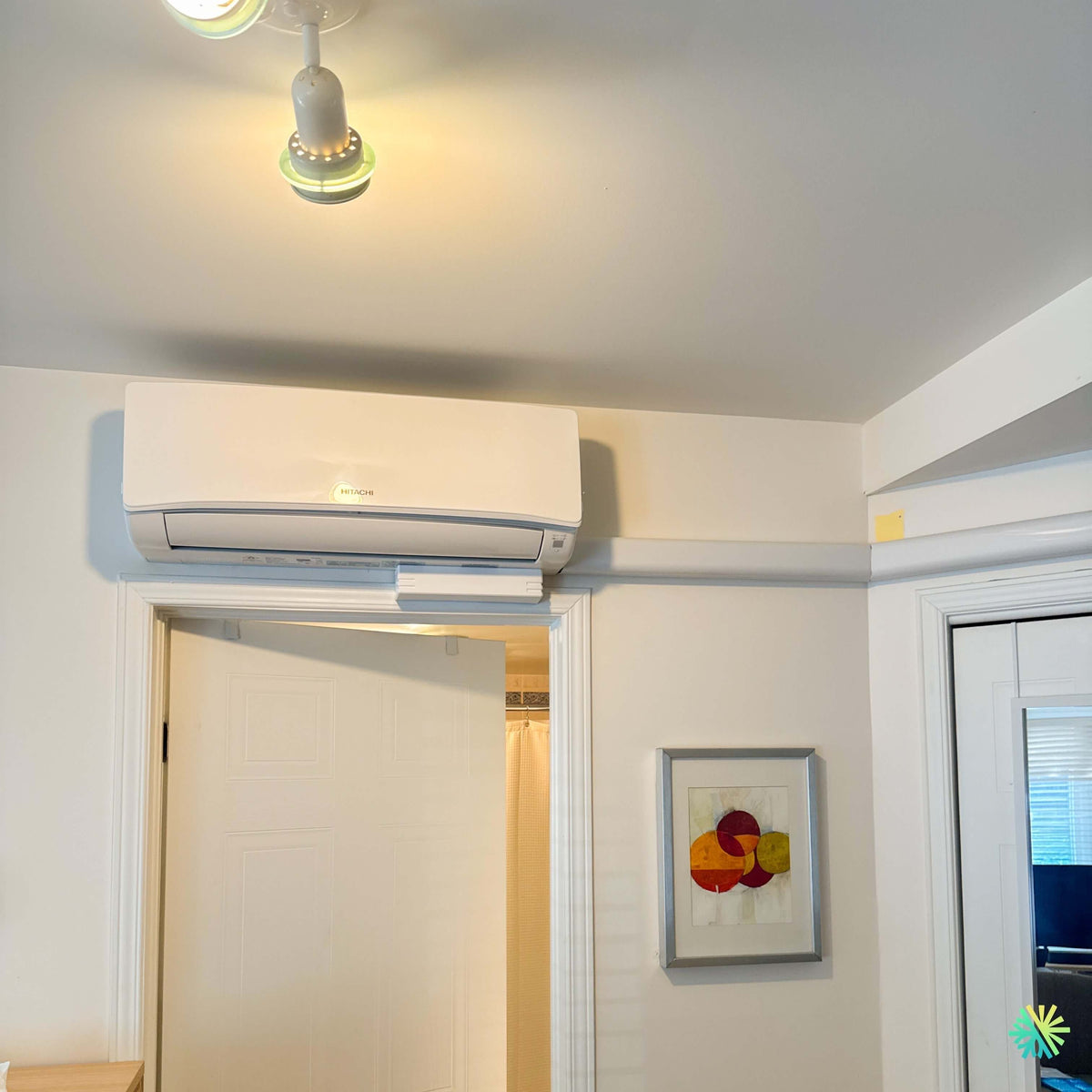

Dans ce logement de Rosemont–La Petite-Patrie, l’installation d’une thermopompe murale Hitachi airHome 400 exigeait une approche particulièrement précise. La configuration intérieure offrait peu de surfaces murales libres : portes rapprochées, moulures existantes, plafond relativement bas et besoin de conserver les murs disponibles pour l’ameublement et la décoration.
Nous avons donc installé l’unité intérieure au-dessus d’une ouverture de porte, dans une zone qui aurait autrement été inutilisée. Cette position permet de préserver la circulation dans la pièce, de ne pas condamner un mur fonctionnel et de projeter l’air traité vers l’espace habitable.
La photographie montre également le cache-tuyauterie qui part du côté droit de l’unité et suit horizontalement la partie supérieure du mur. Cette finition protège les conduites frigorifiques, le câblage et le drain tout en maintenant une apparence ordonnée dans une pièce déjà structurée par plusieurs portes et éléments architecturaux.
Ce projet illustre bien une réalité fréquente dans les plex, appartements et maisons de Rosemont–La Petite-Patrie : le meilleur emplacement pour une thermopompe n’est pas toujours un grand mur entièrement libre. Il faut souvent composer avec l’existant et trouver une position qui équilibre la diffusion de l’air, le drainage, l’accessibilité et l’intégration visuelle.
Pourquoi installer une thermopompe au-dessus d’une porte
L’espace au-dessus d’une porte peut être une excellente option lorsque les autres murs sont occupés par des fenêtres, des meubles, des œuvres, des armoires ou des passages.
Cette configuration présente plusieurs avantages :
- elle utilise une zone rarement exploitée;
- elle garde les murs principaux disponibles;
- elle place l’unité à une hauteur favorable à la diffusion de l’air frais;
- elle réduit le risque qu’un meuble bloque le débit;
- elle peut permettre un trajet technique plus direct vers l’extérieur;
- elle limite l’encombrement visuel à hauteur des yeux.
L’installation doit toutefois être planifiée avec rigueur. Il ne suffit pas que l’appareil entre entre la moulure et le plafond. Nous devons aussi vérifier les dégagements nécessaires pour l’aspiration de l’air, l’ouverture du panneau avant et le retrait des filtres.
Dans cette réalisation, l’unité a été positionnée de façon à rester accessible malgré sa proximité avec le plafond et la moulure de porte. Le volet inférieur peut s’ouvrir librement, et l’air n’est pas immédiatement bloqué par une armoire ou une cloison située devant l’appareil.
Une diffusion d’air pensée pour plusieurs zones adjacentes
La position au-dessus d’une ouverture peut aussi favoriser le mouvement de l’air entre deux espaces rapprochés. L’objectif n’est pas de prétendre qu’une seule unité murale climatisera uniformément toutes les pièces fermées, mais de profiter de l’axe de circulation existant.
Lorsque les portes demeurent ouvertes, l’air peut se déplacer plus facilement entre les zones. En climatisation, l’unité projette l’air frais dans la pièce avant que celui-ci redescende progressivement. En chauffage, les déflecteurs peuvent être orientés davantage vers le bas afin de contrer la tendance de l’air chaud à rester près du plafond.
Pour améliorer la distribution, nous conseillons généralement de :
- laisser les portes ouvertes lorsque le confort doit s’étendre aux pièces adjacentes;
- éviter de placer une armoire haute ou un rideau devant l’appareil;
- utiliser le mode de balayage des volets lorsque la configuration s’y prête;
- maintenir une vitesse de ventilation suffisante pour atteindre les zones plus éloignées;
- nettoyer régulièrement les filtres afin de préserver le débit d’air.
Le ventilateur de plafond visible dans la pièce peut aussi contribuer à mélanger l’air, particulièrement en chauffage. Il doit toutefois fonctionner à une vitesse modérée pour éviter de créer une sensation de courant d’air.
Le cache-tuyauterie : un détail technique qui influence toute la finition
Le conduit de finition visible à droite de l’unité suit une ligne horizontale près du plafond. Il contient normalement plusieurs éléments essentiels au fonctionnement de la thermopompe :
- la conduite frigorifique de liquide;
- la conduite frigorifique de gaz isolée;
- le fil de communication;
- les conducteurs électriques requis;
- le tuyau d’évacuation des condensats.
Dans les logements montréalais, le chemin le plus court vers le mur extérieur n’est pas toujours accessible. Nous devons parfois contourner une porte, suivre un corridor ou traverser une cloison avant d’atteindre l’unité extérieure.
Le cache-tuyauterie permet de protéger les composants tout en laissant un accès raisonnable si une inspection devient nécessaire. Il contribue également à prévenir les dommages mécaniques, les accrochages et le vieillissement prématuré de l’isolation.
La pente du drain doit rester constante
En climatisation, l’unité intérieure extrait l’humidité de l’air. L’eau produite se rassemble dans un bac, puis s’évacue par un drain.
Lorsque la tuyauterie suit un parcours horizontal, comme dans cette installation de Rosemont–La Petite-Patrie, nous devons préserver une pente continue. Une portion parfaitement horizontale ou une remontée locale peut retenir l’eau.
Un drainage inadéquat peut provoquer :
- un bruit de gargouillement;
- des odeurs dans l’unité;
- un débordement du bac;
- des traces sur le mur ou la moulure;
- une accumulation de matières dans le tuyau;
- une interruption du fonctionnement si une pompe à condensats est utilisée.
Nous vérifions donc l’écoulement avant de fermer les caches et avant de remettre la pièce en service.
Une intégration qui respecte les moulures et les ouvertures existantes
L’installation d’une unité au-dessus d’une porte demande souvent plus de précision qu’une pose au centre d’un mur vide. Quelques millimètres peuvent déterminer si le panneau avant pourra s’ouvrir correctement ou si la moulure sera endommagée.
Avant de percer, nous analysons notamment :
- la largeur exacte disponible;
- la hauteur entre la moulure et le plafond;
- l’emplacement probable des montants;
- les câbles électriques pouvant traverser la zone;
- la position des conduites de plomberie;
- le trajet du drain;
- la solidité du support mural;
- le dégagement requis par le fabricant.
Nous devons également éviter que l’unité paraisse visuellement inclinée par rapport à la porte. Dans une pièce avec plusieurs lignes horizontales, un faible défaut de niveau devient rapidement apparent.
La plaque de montage doit être solidement fixée. L’appareil doit être parfaitement assis sur ses points d’ancrage, sans mouvement ni vibration contre la moulure.
Pourquoi la Hitachi airHome 400 convenait à cette configuration
La gamme Hitachi airHome 400 comprend des unités de 9 000 à 36 000 BTU/h. Les modèles intérieurs de 9 000 et 12 000 BTU mesurent environ 30,71 po de largeur, tandis que les capacités supérieures utilisent des cabinets plus larges.
Dans un espace au-dessus d’une porte, ces dimensions comptent autant que la capacité. Nous devons choisir un appareil qui correspond à la charge thermique du logement, mais aussi vérifier qu’il peut être installé et entretenu dans l’espace disponible.
La capacité exacte de l’unité montrée ne peut pas être confirmée à partir de la photographie seule. Le numéro de modèle et la plaque signalétique doivent toujours être consultés avant d’annoncer une puissance précise.
Selon le modèle, la série airHome 400 offre :
- une capacité nominale de climatisation de 9 000 à 33 000 BTU/h;
- une capacité nominale de chauffage de 10 000 à 35 000 BTU/h;
- un rendement allant jusqu’à 20,0 TRÉS2;
- un CPSC2 allant jusqu’à 9,2 en région 4;
- un fonctionnement en chauffage jusqu’à environ -20,5 °C;
- le réfrigérant R32;
- un niveau sonore intérieur pouvant descendre à 29 dB(A) sur les modèles 9 000 et 12 000 BTU.
La technologie Inverter dans un logement montréalais
La airHome 400 utilise une technologie Vector DC Inverter. Le compresseur ajuste sa vitesse plutôt que de fonctionner uniquement à pleine capacité.
Dans un appartement ou un plex, cette modulation est particulièrement pertinente. La charge thermique peut varier rapidement selon l’exposition au soleil, la cuisson, les appareils électriques, le nombre d’occupants et l’ouverture des portes.
Lorsque la pièce est très chaude, le système augmente sa production. Une fois la température approchée, il ralentit pour maintenir le confort avec moins de fluctuations.
Cette méthode contribue à :
- stabiliser la température;
- réduire les redémarrages fréquents;
- améliorer le confort acoustique;
- prolonger les périodes de déshumidification;
- adapter la consommation à la demande réelle.
Une unité surdimensionnée peut toutefois atteindre trop rapidement sa consigne et réduire son fonctionnement avant d’avoir suffisamment retiré l’humidité. C’est pourquoi nous ne sélectionnons pas la capacité uniquement selon une règle simplifiée de BTU par pied carré.
FrostWash et entretien de l’unité intérieure
La fonction FrostWash utilise un cycle de gel et de fonte pour aider à retirer certaines impuretés du serpentin intérieur. Cette technologie peut contribuer au maintien du débit d’air, surtout dans une unité installée en hauteur où les occupants pourraient oublier l’entretien courant.
Elle ne remplace cependant pas le nettoyage des filtres ni un entretien CVAC professionnel.
Les filtres doivent rester accessibles. Dans cette installation au-dessus de la porte, nous avons tenu compte du fait qu’un technicien devra un jour :
- ouvrir le panneau avant;
- retirer les préfiltres;
- inspecter le serpentin;
- vérifier le bac de condensats;
- accéder au ventilateur tangentiel;
- contrôler le raccordement du drain.
La documentation Hitachi indique également que l’unité intérieure possède des couvercles latéraux amovibles, un bac de récupération amovible, un raccord de drain pouvant être orienté à gauche ou à droite et un couvercle avant conçu pour être retiré avec peu de vis. Ces caractéristiques facilitent les interventions dans un espace restreint.
Mold Guard et contrôle de l’humidité après la climatisation
Lorsque le système fonctionne en climatisation, le serpentin reste humide après l’arrêt du compresseur. La fonction Mold Guard fait circuler de l’air dans l’appareil et chauffe le serpentin afin de réduire l’humidité résiduelle.
Cette fonction aide à limiter les conditions favorables aux odeurs et à la formation de moisissures dans une unité propre. Elle ne peut pas retirer une contamination déjà installée.
Dans un logement où la thermopompe fonctionne de longues heures pendant l’été, nous recommandons de surveiller :
- toute odeur inhabituelle au démarrage;
- une baisse du débit d’air;
- des gouttes sous l’appareil;
- un bruit d’eau dans le drain;
- une accumulation visible sur les filtres;
- une augmentation inhabituelle du bruit du ventilateur.
Une intervention rapide est généralement plus simple qu’un nettoyage complet après plusieurs saisons d’accumulation.
Filtration PM2.5 et qualité de l’air intérieur
La Hitachi airHome 400 intègre un filtre purificateur à charbon actif PM2.5 ainsi qu’un préfiltre en acier inoxydable. Ces composants contribuent à retenir certaines particules dans l’air recirculé et à réduire certaines odeurs.
Une thermopompe murale n’introduit toutefois pas automatiquement de l’air neuf. Elle ne remplace pas un échangeur d’air ni une ventilation fonctionnelle.
Dans les logements de Rosemont–La Petite-Patrie, où les bâtiments peuvent être plus anciens et les rénovations très variables, le confort dépend souvent de plusieurs facteurs combinés :
- étanchéité des fenêtres;
- ventilation des salles de bain;
- fonctionnement de la hotte de cuisine;
- niveau d’humidité;
- entretien des filtres;
- circulation entre les pièces;
- dimensionnement de la thermopompe.
Les leçons techniques de cette installation à Rosemont–La Petite-Patrie
Cette réalisation montre qu’un manque d’espace mural ne signifie pas qu’une installation propre est impossible. Il faut toutefois traiter chaque contrainte comme un élément du système.
Les erreurs à éviter au-dessus d’une porte
Installer l’appareil trop près du plafond
L’unité aspire généralement l’air par le haut. Un dégagement insuffisant peut réduire le débit, augmenter le bruit et compliquer l’ouverture du panneau.
Appuyer le cabinet sur la moulure
La thermopompe ne doit pas reposer sur l’encadrement de la porte. La plaque de montage doit supporter l’unité indépendamment.
Oublier l’ouverture de la porte
La porte, lorsqu’elle est complètement ouverte, ne doit pas toucher le cache-tuyauterie ni créer une vibration dans le mur.
Faire passer le drain sans pente
Un long trajet horizontal exige une planification précise. Le cache peut sembler droit alors que le drain intérieur conserve une pente discrète.
Choisir la capacité selon la largeur disponible
Le fait qu’un modèle entre au-dessus de la porte ne signifie pas que sa puissance convient au logement. Le calcul de charge demeure prioritaire.
Bloquer le soufflage avec une cloison voisine
Le volet doit pouvoir diriger l’air dans la pièce. Une installation trop près d’un retour de mur peut limiter la portée.
Une mise en service qui ne se voit pas sur la photographie
Une installation réussie ne se limite pas à la finition extérieure. Avant la mise en marche, nous réalisons les étapes techniques nécessaires :
- contrôle des raccords frigorifiques;
- épreuve d’étanchéité selon la procédure applicable;
- mise sous vide du circuit;
- vérification du câblage;
- essai du drainage;
- mise en marche en climatisation;
- essai en chauffage;
- contrôle du ventilateur et des volets;
- vérification des bruits et vibrations;
- explication des commandes au client.
Le circuit frigorifique doit être déshydraté correctement avant la libération du réfrigérant. Une mise sous vide négligée peut laisser de l’humidité et de l’air dans les conduites, même si l’installation semble impeccable.
Les subventions doivent être confirmées selon le modèle exact
La documentation du fabricant indique que la gamme airHome 400 peut être admissible à plusieurs programmes incitatifs. L’admissibilité réelle au Québec dépend toutefois du numéro de modèle exact, de la certification applicable, de la capacité reconnue par le programme et des règles en vigueur à la date de l’installation.
Nous vérifions donc les références officielles avant de confirmer un montant. Le simple nom commercial Hitachi airHome 400 ne suffit pas pour garantir une aide financière.
La facture, les numéros de modèle, le numéro de série, la preuve de paiement et les photographies requises doivent être conservés.
Une installation compacte sans sacrifier l’accès futur
Le principal succès de ce projet réside dans l’utilisation intelligente d’une zone difficile. L’unité intérieure est positionnée au-dessus d’une porte, le trajet technique est protégé par une moulure horizontale et la diffusion de l’air reste orientée vers l’espace habitable.
Cette solution permet au propriétaire de profiter du chauffage et de la climatisation sans perdre un mur utile. Elle démontre aussi que l’intégration visuelle et la performance ne sont pas opposées lorsque le travail est planifié dès le départ.
Chez AirGreen, nous réalisons des installations de thermopompes murales à Rosemont–La Petite-Patrie, partout à Montréal, ainsi qu’à Laval, Longueuil, sur la Rive Nord et la Rive Sud. Chaque bâtiment possède ses propres contraintes : murs étroits, portes rapprochées, plafonds bas, maçonnerie ancienne ou longs trajets frigorifiques.
Notre rôle consiste à transformer ces contraintes en une installation fonctionnelle, accessible et durable, sans compromettre la qualité de la mise en service.
