À Rivière-Beaudette, une installation MIDEA28 où la gestion de l’espace extérieur était au cœur du projet
Cette installation de thermopompe murale MIDEA MIDEA28 à Rivière-Beaudette présente une configuration particulièrement intéressante : plutôt que de disposer toutes les unités extérieures côte à côte, nous avons utilisé la hauteur disponible sur le mur de brique afin d’organiser efficacement l’espace mécanique.

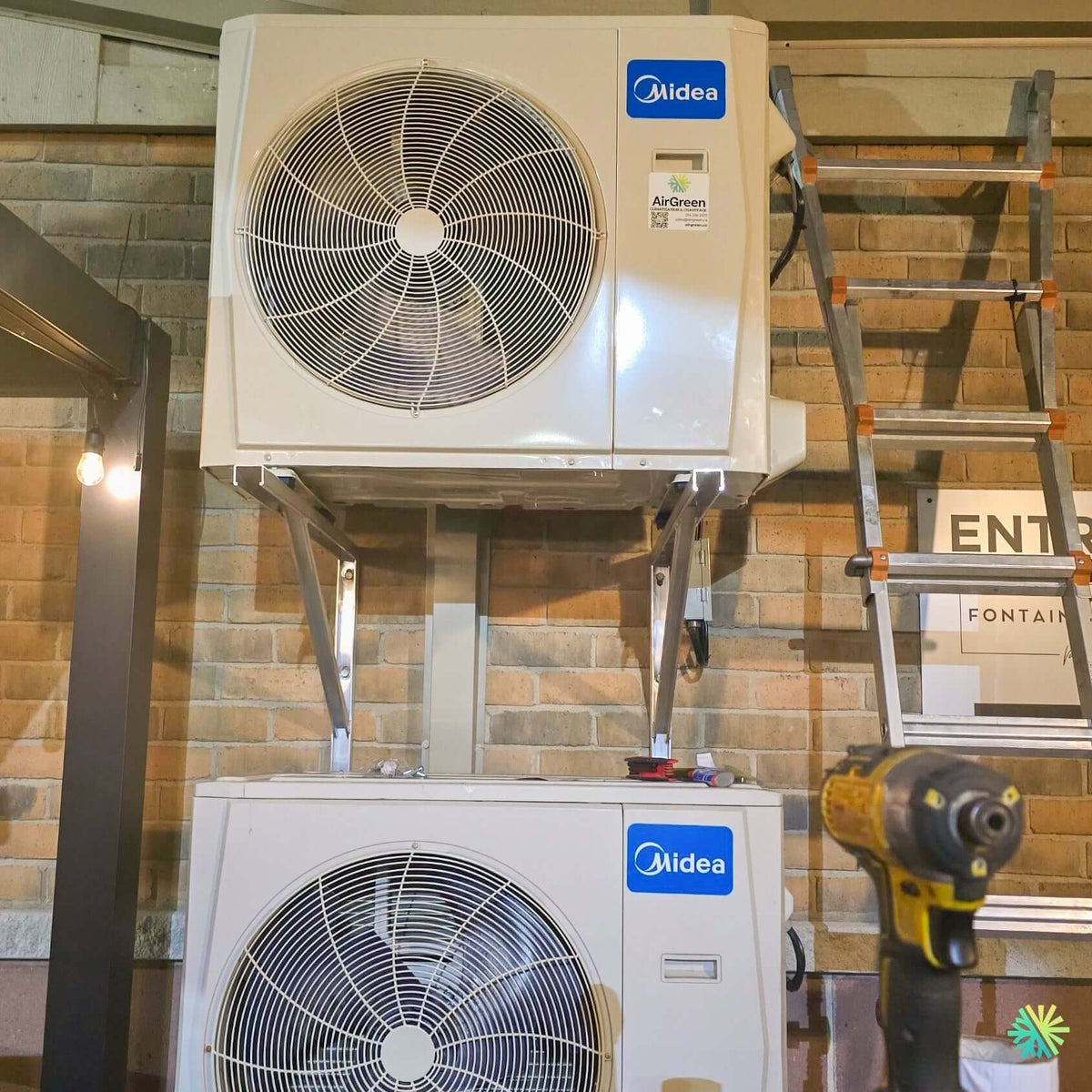

La photographie prise pendant les travaux montre clairement deux unités extérieures Midea dans la même zone. L’une se trouve dans la partie inférieure, tandis que l’unité supérieure a été installée sur de grands supports muraux métalliques triangulés, solidement fixés au mur. Ce positionnement permet d’utiliser l’espace vertical sans condamner inutilement une plus grande portion du sol.
On aperçoit également notre identification AirGreen sur l’équipement supérieur, le câblage et les raccordements sur le côté de l’appareil, ainsi que l’outillage encore présent sur le chantier. Cette photo ne montre donc pas une installation mise en scène plusieurs semaines après les travaux : elle documente réellement une intervention de nos techniciens pendant la phase d’installation.
Dans un projet comme celui-ci, quelques centimètres peuvent avoir une réelle importance. Il faut prévoir suffisamment de dégagement pour le ventilateur, pour l’échangeur, pour les raccordements, pour l’entretien futur et pour l’accès aux deux appareils. Il faut aussi s’assurer que la structure murale peut recevoir correctement les supports.
La MIDEA28 est classée par le fabricant comme une série murale supérieure. La gamme fonctionne au réfrigérant R-454B, est identifiée Cold Climate V6.1, peut fonctionner en chauffage jusqu’à -30 °C et atteint jusqu’à 27,4 SEER2 et 13,5 HSPF2, selon la capacité sélectionnée.
Une configuration verticale qui répond à une vraie contrainte d’installation
Sur ce chantier de Rivière-Beaudette, le mur de brique offrait une hauteur importante, mais l’espace disponible au sol devait être utilisé intelligemment.
Placer deux unités extérieures directement l’une à côté de l’autre aurait exigé davantage de largeur. Selon l’aménagement du bâtiment, cela peut devenir problématique lorsqu’on doit également conserver une zone de circulation, un accès à une porte, un passage technique ou simplement de l’espace pour intervenir ultérieurement.
Nous avons donc travaillé avec la dimension verticale.
L’unité supérieure repose sur deux supports métalliques renforcés par des bras diagonaux. Cette géométrie est importante : elle permet de transmettre le poids de l’appareil vers les points de fixation au mur tout en maintenant une plateforme stable.
Il ne suffit évidemment pas de fixer deux équerres quelconques dans la maçonnerie. Avant l’installation, il faut réfléchir à :
- la masse de l’unité;
- la résistance de la surface de fixation;
- la longueur et le type d’ancrage;
- le dégagement sous l’appareil;
- l’accès aux panneaux latéraux;
- la circulation de l’air autour des deux thermopompes;
- la transmission potentielle des vibrations;
- le cheminement du câblage et des conduites frigorifiques.
C’est exactement le genre de détails qui distingue une installation CVAC professionnelle d’une simple pose d’équipement.
Deux unités visibles ne signifie pas qu’elles doivent se gêner
Installer plusieurs thermopompes dans une même zone exige une réflexion sur le déplacement de l’air.
Chaque unité extérieure doit pouvoir aspirer de l’air à travers son échangeur puis évacuer correctement l’air par son ventilateur.
Sur la photo, les deux grandes grilles frontales restent orientées vers une zone ouverte. Il n’y a pas de mur placé directement devant les ventilateurs.
C’est essentiel.
Une mauvaise disposition peut favoriser la recirculation de l’air rejeté. Une thermopompe pourrait alors récupérer une partie de l’air qu’elle vient elle-même d’évacuer, ce qui peut nuire aux conditions de fonctionnement.
Dans une installation comportant plusieurs appareils, nous devons donc penser à l’ensemble de la zone et non seulement à chaque unité prise individuellement.
La MIDEA28 offre cinq capacités, de 9 000 à 33 000 BTU
Contrairement à certaines gammes comportant seulement deux ou trois tailles, la MIDEA28 est disponible dans un choix relativement large de capacités.
Selon la documentation Midea, les configurations proposées sont :
| Capacité de climatisation | Modèle intérieur | Modèle extérieur | Référence AHRI |
|---|---|---|---|
| 9 000 BTU/h | MSEHU-H09B-2A | MO1HS-H09B-2A | 215471380 |
| 12 000 BTU/h | MSEHU-H12B-2A | MO1HS-H12B-2A | 215471381 |
| 18 000 BTU/h | MSEHU-H18B-2A | MO1HS-H18B-2A | 215471382 |
| 24 000 BTU/h | MSEHU-H24B-2A | MO1HS-H24B-2A | 215471383 |
| 33 000 BTU/h | MSEHU-H33B-2A | MO1HS-H33B-2A | 215471384 |
En chauffage, Midea annonce respectivement 12 000, 12 000, 18 000, 29 000 et 36 000 BTU/h de capacité nominale selon la combinaison.
La plaque signalétique de l’appareil photographié n’est pas suffisamment lisible pour confirmer sans ambiguïté la capacité exacte installée à Rivière-Beaudette. Nous préférons donc conserver cette précision plutôt que d’attribuer arbitrairement un nombre de BTU au chantier.
Jusqu’à 27,4 SEER2, mais le rendement change avec la capacité
La MIDEA28 n’offre pas exactement le même rendement dans chacune de ses tailles.
Les valeurs SEER2 publiées par Midea sont :
- 27,4 SEER2 pour le 9 000 BTU;
- 25,4 SEER2 pour le 12 000 BTU;
- 21,4 SEER2 pour le 18 000 BTU;
- 21,0 SEER2 pour le 24 000 BTU;
- 19,5 SEER2 pour le 33 000 BTU.
Pour le chauffage, les valeurs HSPF2 IV indiquées sont respectivement de 12,5, 10,5, 11,0, 13,5 et 10,5.
Cette variation est importante pour les propriétaires qui comparent plusieurs soumissions.
Un entrepreneur devrait toujours préciser la combinaison exacte plutôt que d’annoncer simplement « jusqu’à 27,4 SEER2 » pour toutes les capacités.
Le bon nombre de BTU dépend du bâtiment, pas uniquement de la superficie
La gamme étendue de la MIDEA28 permet de répondre à différents besoins, mais le choix du modèle doit être fait avec méthode.
Chez AirGreen, nous examinons notamment :
- la superficie de l’espace;
- le niveau d’isolation;
- le nombre et la dimension des fenêtres;
- l’orientation du bâtiment;
- la hauteur des plafonds;
- la configuration des pièces;
- la quantité de murs extérieurs;
- les infiltrations d’air;
- les besoins de chauffage à basse température.
Deux maisons de la même superficie à Rivière-Beaudette peuvent nécessiter des capacités différentes.
C’est pourquoi le raccourci consistant à choisir automatiquement une capacité en fonction d’un nombre de pieds carrés peut mener à un dimensionnement imparfait.
Chauffage jusqu’à -30 °C pour toute la série
La documentation Midea indique une plage de fonctionnement en chauffage de -30 °C à 24 °C pour les cinq capacités MIDEA28. La plage publiée en climatisation s’étend également de -30 °C à 50 °C.
Cette capacité de fonctionnement à basse température est particulièrement intéressante pour le Québec.
À Rivière-Beaudette, comme ailleurs dans le Grand Montréal et la Montérégie, les températures hivernales peuvent descendre suffisamment bas pour que les performances d’une thermopompe en climat froid deviennent un critère majeur.
Mais il faut interpréter correctement la mention « jusqu’à -30 °C ».
Cela indique une plage de fonctionnement, et non une capacité de chauffage identique à toutes les températures.
Ce que la MIDEA28 fournit à -15 °C
La fiche technique donne justement les capacités nominales de chauffage à -15 °C :
- 11 500 BTU/h pour le 9 000 BTU;
- 11 500 BTU/h pour le 12 000 BTU;
- 18 000 BTU/h pour le 18 000 BTU;
- 24 200 BTU/h pour le 24 000 BTU;
- 35 000 BTU/h pour le 33 000 BTU.
Ces chiffres permettent une analyse beaucoup plus sérieuse de la performance hivernale.
Lorsqu’un propriétaire souhaite réduire au maximum l’utilisation de son chauffage d’appoint, nous nous intéressons à la capacité disponible dans les conditions froides et non seulement à la capacité nominale indiquée dans le nom de l’appareil.
Une technologie à vitesse variable pour moduler la demande
La MIDEA28 profite de la technologie à vitesse variable décrite par Midea.
Le compresseur peut adapter son fonctionnement à l’évolution des besoins thermiques au lieu de travailler uniquement selon un cycle marche-arrêt classique. Le fabricant associe cette modulation à une température intérieure plus stable et à une réduction des variations importantes.
Cette capacité à moduler est particulièrement utile lorsqu’une thermopompe est correctement dimensionnée.
Une fois la température désirée atteinte, l’appareil peut réduire son régime et maintenir le confort avec une demande moins importante.
Le poids de l’appareil devient crucial lorsqu’il est fixé au mur
La photo de ce projet rend un point particulièrement concret : la masse de l’unité extérieure doit être connue avant de choisir son support.
Selon la capacité, la MIDEA28 pèse :
- 72,75 lb pour le 9 000 BTU;
- 72,75 lb pour le 12 000 BTU;
- 99,87 lb pour le 18 000 BTU;
- 130,29 lb pour le 24 000 BTU;
- 156,97 lb pour le 33 000 BTU.
Une différence de plus de 80 lb existe donc entre la plus petite et la plus grande unité extérieure de la gamme.
Sur un appareil installé au sol, cette donnée détermine déjà le choix de la base. Lorsqu’il est installé en hauteur sur une façade, elle devient encore plus importante.
Les supports, les ancrages et la structure qui reçoit l’ensemble doivent être appropriés à la configuration choisie.
Pourquoi les bras triangulés sont importants
Sur notre installation à Rivière-Beaudette, les supports de l’unité supérieure ne sont pas constitués uniquement de rails horizontaux.
Chaque côté comporte un bras diagonal qui forme un triangle avec le mur et la partie horizontale.
Cette géométrie limite la flexion du support et contribue à stabiliser la charge.
Pour le client, le support peut sembler être un simple accessoire métallique. Pour nous, il fait partie intégrante de l’installation de thermopompe.
Une machine de plus de 100 lb qui fonctionne avec un compresseur et un ventilateur doit rester stable pendant des milliers d’heures de fonctionnement.
Une installation murale doit aussi gérer les vibrations
Toute unité extérieure produit un certain niveau de vibration.
Ces vibrations sont généralement faibles lorsque la machine fonctionne normalement, mais un support mural peut les transmettre à la structure si l’installation est mal exécutée.
Nous devons donc porter attention :
- à la rigidité du support;
- au nivellement de la thermopompe;
- à la qualité des points de fixation;
- aux contacts métal contre métal;
- à la stabilité du mur;
- à l’environnement de l’appareil.
C’est également pourquoi nous ne traitons jamais le support comme une décision de dernière minute.
Niveau sonore extérieur selon la capacité
Midea publie les niveaux sonores extérieurs suivants à haut régime :
- 56 dB(A) pour les 9 000 et 12 000 BTU;
- 59 dB(A) pour le 18 000 BTU;
- 61,5 dB(A) pour le 24 000 BTU;
- 63,5 dB(A) pour le 33 000 BTU.
L’emplacement de l’unité extérieure doit donc tenir compte non seulement du fonctionnement mécanique, mais aussi des chambres, fenêtres et zones occupées à proximité.
Les conduites changent selon la taille de la MIDEA28
Autre point technique important : les diamètres de tuyauterie frigorifique ne sont pas identiques pour toute la série.
Midea indique :
- 1/4 po et 3/8 po pour les 9 000 et 12 000 BTU;
- 1/4 po et 1/2 po pour le 18 000 BTU;
- 3/8 po et 5/8 po pour le 24 000 BTU;
- 3/8 po et 3/4 po pour le 33 000 BTU.
C’est particulièrement important lorsqu’un propriétaire remplace un système existant.
Nous ne pouvons pas simplement supposer que l’ancien cuivre peut être réutilisé. Son diamètre, son état et sa compatibilité avec la nouvelle combinaison doivent être vérifiés.
Des longueurs frigorifiques qui peuvent atteindre 164 pieds
La longueur maximale autorisée varie elle aussi :
- 82 pi pour les 9 000 et 12 000 BTU;
- 98,4 pi pour le 18 000 BTU;
- 164 pi pour les 24 000 et 33 000 BTU.
Cette flexibilité peut être particulièrement utile lorsque l’emplacement intérieur idéal se trouve loin de l’endroit disponible pour l’unité extérieure.
Les besoins électriques doivent être vérifiés avant l’installation
Toutes les configurations MIDEA28 présentées utilisent une alimentation 208/230 V, monophasée, 60 Hz.
L’ampérage minimal admissible de l’unité extérieure varie toutefois sensiblement :
- 15 A pour le 9 000 BTU;
- 15 A pour le 12 000 BTU;
- 19 A pour le 18 000 BTU;
- 24,9 A pour le 24 000 BTU;
- 34 A pour le 33 000 BTU.
Les protections maximales publiées vont de 15 à 35 A selon le modèle.
Avant une installation CVAC à Rivière-Beaudette, nous devons donc vérifier le panneau, le circuit et la protection électrique correspondant à la combinaison exacte.
Un grand choix de fonctions de confort
Les séries MIDEA35, MIDEA28 et MIDEA25 proposent plusieurs fonctions communes :
- mode ÉCO;
- mode Turbo;
- minuterie;
- mode nuit;
- commande Wi-Fi;
- fonction Follow Me;
- nettoyage automatique;
- mode silencieux;
- chauffage à 8 °C;
- oscillations horizontale et verticale;
- capteur intelligent;
- contrôle de l’humidité;
- commande filaire optionnelle;
- interface 24 V optionnelle.
Le débit d’air peut également être réglé de manière très fine, Midea annonçant jusqu’à 100 niveaux de contrôle de la ventilation intérieure.
Une conception intérieure pensée pour faciliter le nettoyage
Un avantage pratique à long terme concerne l’entretien CVAC.
Midea indique que la roue de ventilation intérieure des séries MIDEA35, MIDEA28 et MIDEA25 peut être retirée pour permettre un nettoyage approfondi.
Ce détail est utile parce que les filtres ne sont pas les seules composantes qui se salissent.
Après plusieurs saisons, de la poussière peut s’accumuler sur la turbine, l’échangeur et certaines surfaces internes. Une conception facilitant l’accès simplifie les entretiens plus poussés.
Subventions : le numéro AHRI doit toujours être vérifié
Chaque capacité MIDEA28 possède sa propre référence AHRI, de 215471380 à 215471384, et les combinaisons sont présentées comme Cold Climate V6.1.
Lorsqu’une aide financière est disponible, l’admissibilité doit néanmoins être vérifiée selon :
- la combinaison exacte installée;
- le numéro AHRI;
- le bâtiment;
- le programme en vigueur;
- les conditions applicables au moment de la demande.
Le simple nom commercial « MIDEA28 » n’est donc pas suffisant pour promettre automatiquement un montant de subvention.
Une garantie résidentielle intéressante selon la documentation Midea
La brochure présente pour les installations résidentielles une garantie limitée de 12 ans sur le compresseur, 12 ans sur les pièces et 10 ans sur la main-d’œuvre, sous réserve des conditions applicables au programme.
Comme pour toutes les garanties, l’enregistrement du système et les modalités du fabricant doivent être vérifiés pour l’appareil réellement installé.
Ce que ce chantier de Rivière-Beaudette montre particulièrement bien
Cette installation d’une thermopompe murale MIDEA MIDEA28 à Rivière-Beaudette ne se distingue pas simplement par la machine choisie.
Ce qui rend le projet particulièrement intéressant est l’utilisation de la hauteur disponible.
En positionnant une unité extérieure sur des supports muraux renforcés au-dessus d’un autre appareil, nous avons pu organiser une zone mécanique où plusieurs systèmes doivent cohabiter sans utiliser inutilement toute la largeur du mur.
La photo montre parfaitement plusieurs aspects du travail réel de nos équipes : supports métalliques, fixation sur maçonnerie, accès aux raccordements, outils encore sur place et identification AirGreen sur l’appareil.
Ce genre de configuration demande davantage de planification qu’une thermopompe déposée sur une dalle au sol. Il faut penser simultanément au poids, aux vibrations, au dégagement des ventilateurs, à l’entretien et au cheminement technique.
C’est cette attention aux détails que nous appliquons également sur nos projets de thermopompe murale à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.
La MIDEA28 offre une gamme allant de 9 000 à 33 000 BTU, du chauffage jusqu’à -30 °C, du réfrigérant R-454B, une technologie à vitesse variable et des rendements atteignant jusqu’à 27,4 SEER2.
Mais même la meilleure fiche technique ne peut compenser une installation mal planifiée.
À Rivière-Beaudette, la contrainte d’espace a donc été transformée en élément central du projet : plutôt que de chercher davantage de largeur au sol, nous avons utilisé le mur intelligemment pour créer une installation compacte, structurée et accessible.
