Une installation sur toiture où la mise en service est aussi importante que le positionnement de la thermopompe

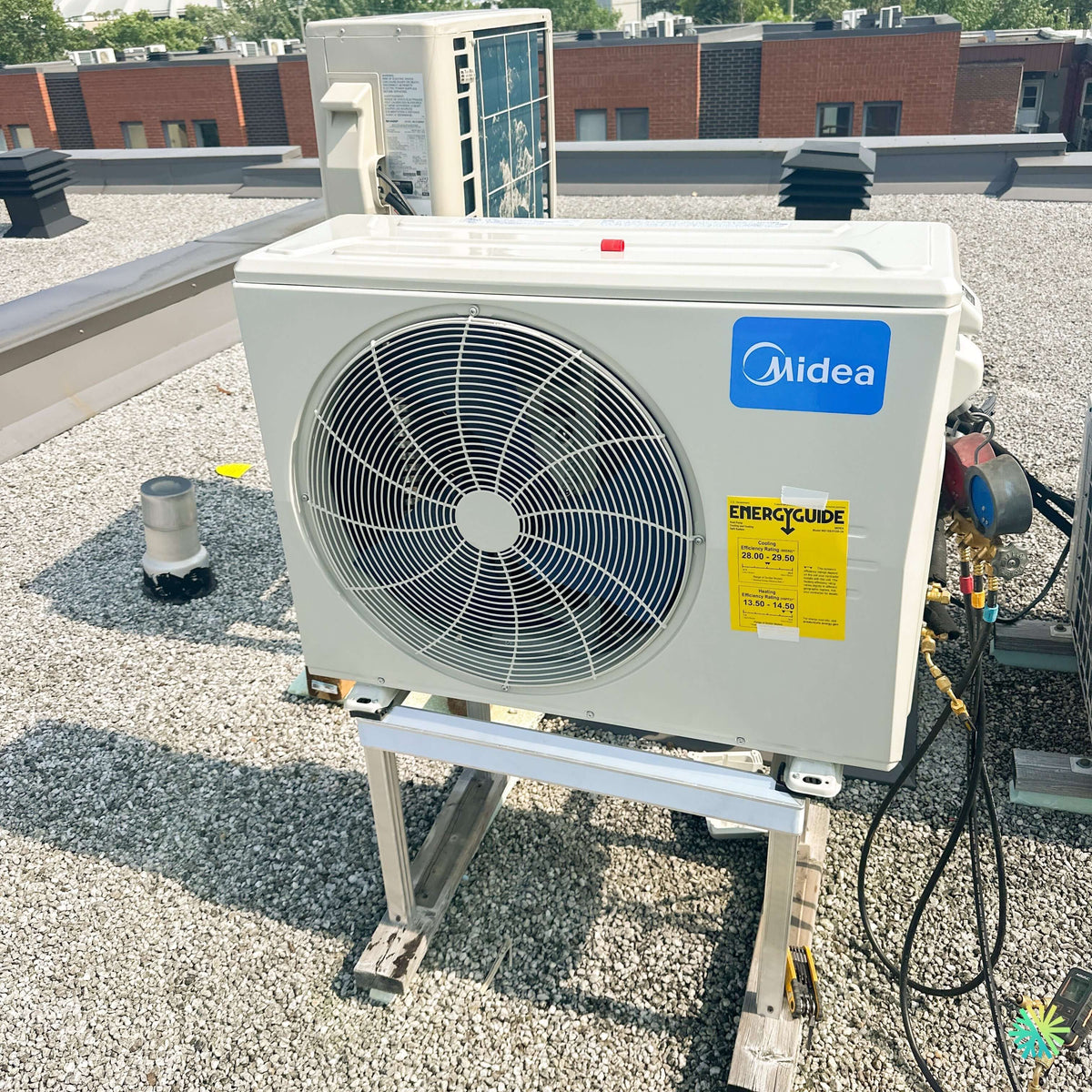

À Saint-Clet, cette installation d’une thermopompe murale MIDEA MIDEA28 nous a amenés à travailler directement sur une toiture plate déjà occupée par plusieurs équipements mécaniques. La photo prise pendant notre intervention montre une configuration très parlante : l’unité extérieure Midea est installée sur un support métallique surélevé, lui-même posé sur de longues bases de bois, tandis que notre équipement de mise en service est encore raccordé aux valves frigorifiques sur le côté de la machine.
Autrement dit, cette image ne montre pas simplement une thermopompe déposée sur un toit. Elle montre une étape essentielle d’une véritable installation CVAC professionnelle : le moment où l’appareil est positionné, raccordé et vérifié avant de pouvoir être considéré comme prêt à fonctionner.
On distingue également une deuxième unité extérieure derrière la Midea, plusieurs évents de toiture et d’autres appareils installés sur les bâtiments voisins. Dans un environnement de ce type, chaque emplacement doit être choisi avec précision afin d’éviter les conflits entre les équipements et de conserver suffisamment d’espace pour la circulation de l’air et l’entretien futur.
Pourquoi le toit représentait un emplacement logique pour cette MIDEA28
Une thermopompe murale n’a pas obligatoirement besoin d’être installée contre la fondation d’une maison.
Dans certaines configurations, placer le groupe extérieur sur une toiture peut offrir plusieurs avantages pratiques :
- garder les équipements mécaniques à l’écart des espaces utilisés par les occupants;
- libérer les cours, terrasses ou passages;
- faciliter certains parcours frigorifiques vers les unités intérieures;
- regrouper les équipements CVAC dans une zone technique;
- réduire l’impact visuel depuis le niveau de la rue.
La documentation Midea souligne d’ailleurs que ses unités extérieures à décharge latérale sont conçues dans un format relativement compact et peuvent être installées sur différentes surfaces, notamment un socle, un support, une terrasse ou une toiture lorsque la configuration le permet.
Mais une installation sur toiture apporte également ses propres contraintes.
Nous devons notamment penser au vent, au drainage, à la neige, à la stabilité du support, aux vibrations et à la possibilité d’accéder à l’appareil plusieurs années après l’installation.
Une unité surélevée plutôt que déposée directement sur le gravier
Sur la photographie du chantier de Saint-Clet, le condenseur Midea est nettement surélevé par rapport à la surface du toit.
Nous avons utilisé une structure métallique qui crée un espace important sous la thermopompe. Cette structure repose sur des bases longitudinales, plutôt que directement sur le gravier.
Ce détail est particulièrement pertinent pour une thermopompe destinée au chauffage hivernal au Québec.
Pendant son fonctionnement en chauffage, l’échangeur extérieur peut accumuler du givre. La machine doit alors effectuer périodiquement un cycle de dégivrage. L’eau produite pendant ce processus s’écoule sous l’unité et peut ensuite geler lorsque les températures extérieures sont très basses.
Une machine installée presque au niveau de la toiture peut progressivement se retrouver entourée d’une accumulation de glace.
En la surélevant, nous conservons davantage d’espace pour :
- l’évacuation de l’eau;
- la circulation d’air;
- les accumulations hivernales;
- l’inspection sous l’appareil;
- les interventions d’entretien.
Le support doit rester stable même sur une surface qui n’est pas parfaitement plane
Les toitures plates sont conçues pour évacuer l’eau. Elles ne sont donc pas nécessairement parfaitement horizontales, même lorsqu’elles semblent plates à l’œil.
Le gravier ajoute également une surface irrégulière.
Une installation de thermopompe sur toiture exige donc plus qu’un simple dépôt de l’appareil sur quatre pieds.
Nous devons vérifier l’assise, la stabilité de l’ensemble et la position finale de la machine.
La structure visible sur la photo permet de créer une base beaucoup plus contrôlée que si l’unité était simplement déposée sur le gravier.
La stabilité est importante pour le bon fonctionnement mécanique, mais elle joue également un rôle dans la réduction des vibrations et du bruit transmis au bâtiment.
La photo montre une étape que les propriétaires voient rarement : la mise en service frigorifique
Un des détails les plus intéressants de cette installation est visible sur le côté droit de la MIDEA28.
Nos instruments sont encore raccordés au circuit frigorifique.
On distingue le collecteur de service et les flexibles utilisés pour effectuer les procédures nécessaires avant la mise en marche définitive.
Cette étape est fondamentale.
Une thermopompe peut être parfaitement droite, proprement installée et visuellement impeccable, mais cela ne garantit pas que le circuit frigorifique a été préparé correctement.
Pendant une installation, nous devons notamment nous assurer que :
- les raccords ont été correctement réalisés;
- le circuit est étanche;
- l’air et l’humidité ont été retirés du réseau;
- les valves sont correctement manipulées;
- les longueurs de conduites respectent les limites;
- la quantité de réfrigérant est compatible avec l’installation;
- les paramètres de fonctionnement correspondent aux attentes.
La qualité de cette mise en service aura une influence directe sur le compresseur et sur la performance du système.
Le R-454B demande une méthode adaptée
La MIDEA28 utilise du réfrigérant R-454B, un réfrigérant de catégorie A2L. La documentation Midea présente également un système de dispersion A2L et un capteur de détection de fuite parmi les caractéristiques de ses séries murales récentes.
Cela signifie que l’installation d’une nouvelle thermopompe ne doit pas être traitée exactement comme celle d’un ancien appareil fonctionnant avec un autre réfrigérant.
Nous devons utiliser les méthodes et les équipements compatibles avec le produit frigorifique employé.
Pour les propriétaires qui remplacent une ancienne thermopompe, cette évolution est importante : la simple présence d’anciennes conduites dans le bâtiment ne signifie pas automatiquement qu’elles peuvent être conservées.
Pourquoi nous ne devinons pas la capacité BTU à partir de la photo
Le groupe extérieur Midea est clairement visible, tout comme l’étiquette EnergyGuide jaune installée sur la façade de l’appareil.
Cependant, le numéro exact du modèle n’est pas suffisamment lisible sur cette photographie pour que nous puissions affirmer avec certitude s’il s’agit d’une unité 9 000, 12 000, 18 000, 24 000 ou 33 000 BTU.
Nous évitons volontairement d’attribuer un nombre de BTU à partir des seules dimensions apparentes.
La MIDEA28 est une série regroupant plusieurs capacités, et chacune possède ses propres caractéristiques techniques.
MIDEA28 : chauffage jusqu’à -30 °C, cinq capacités et des spécifications qui changent réellement selon le modèle
Cinq capacités disponibles dans la série MIDEA28
La documentation technique Midea présente la MIDEA28 comme une série murale supérieure de type « thermopompe extrême », utilisant le R-454B et conçue pour le chauffage jusqu’à -30 °C.
Elle est disponible dans cinq capacités nominales de climatisation :
- 9 000 BTU/h;
- 12 000 BTU/h;
- 18 000 BTU/h;
- 24 000 BTU/h;
- 33 000 BTU/h.
Les combinaisons officielles indiquées dans la brochure sont :
MIDEA28 9 000 BTU
- unité intérieure : MSEHU-H09B-2A;
- unité extérieure : MO1HS-H09B-2A;
- AHRI : 215471380;
- climatisation : 9 000 BTU/h;
- chauffage : 12 000 BTU/h;
- SEER2 : 27,4;
- HSPF2 IV : 12,5.
MIDEA28 12 000 BTU
- unité intérieure : MSEHU-H12B-2A;
- unité extérieure : MO1HS-H12B-2A;
- AHRI : 215471381;
- climatisation : 12 000 BTU/h;
- chauffage : 12 000 BTU/h;
- SEER2 : 25,4;
- HSPF2 IV : 10,5.
MIDEA28 18 000 BTU
- unité intérieure : MSEHU-H18B-2A;
- unité extérieure : MO1HS-H18B-2A;
- AHRI : 215471382;
- climatisation : 18 000 BTU/h;
- chauffage : 18 000 BTU/h;
- SEER2 : 21,4;
- HSPF2 IV : 11,0.
MIDEA28 24 000 BTU
- unité intérieure : MSEHU-H24B-2A;
- unité extérieure : MO1HS-H24B-2A;
- AHRI : 215471383;
- climatisation : 24 000 BTU/h;
- chauffage : 29 000 BTU/h;
- SEER2 : 21,0;
- HSPF2 IV : 13,5.
MIDEA28 33 000 BTU
- unité intérieure : MSEHU-H33B-2A;
- unité extérieure : MO1HS-H33B-2A;
- AHRI : 215471384;
- climatisation : 33 000 BTU/h;
- chauffage : 36 000 BTU/h;
- SEER2 : 19,5;
- HSPF2 IV : 10,5.
Ces différences montrent pourquoi une comparaison de thermopompes doit toujours être faite sur la combinaison exacte, et non uniquement sur le nom de la série.
Fonctionnement jusqu’à -30 °C pour toute la gamme présentée
Toutes les capacités MIDEA28 de cette fiche technique possèdent une plage de fonctionnement annoncée de -30 °C à 24 °C en chauffage.
En climatisation, la plage indiquée est de -30 °C à 50 °C.
Pour une installation à Saint-Clet, cette plage de chauffage est particulièrement pertinente.
Une thermopompe québécoise doit être évaluée comme appareil de chauffage autant que comme climatiseur.
Il faut toutefois distinguer deux concepts : être capable de fonctionner à une température donnée et maintenir exactement la même capacité à toutes les températures.
La capacité disponible varie lorsque la température extérieure descend.
Les performances à -15 °C montrent mieux le comportement hivernal
Midea fournit également les capacités de chauffage à -15 °C, ce qui donne une indication plus concrète du comportement de chaque modèle par temps froid.
À cette température, la brochure indique :
- 9 000 BTU : 11 500 BTU/h;
- 12 000 BTU : 11 500 BTU/h;
- 18 000 BTU : 18 000 BTU/h;
- 24 000 BTU : 24 200 BTU/h;
- 33 000 BTU : 35 000 BTU/h.
Les COP publiés à -15 °C sont respectivement de 1,80, 1,80, 1,92, 2,34 et 1,98.
Ces données sont particulièrement utiles lorsque nous évaluons une thermopompe pour chauffage à Saint-Clet, Montréal, Laval, Longueuil, sur la Rive-Nord ou la Rive-Sud.
Le plus gros appareil n’est pas automatiquement le meilleur
Avec des capacités allant jusqu’à 33 000 BTU, il peut être tentant de choisir le modèle le plus grand afin d’être certain de ne jamais manquer de chauffage.
Cette approche peut toutefois mener à un surdimensionnement.
Chez AirGreen, nous regardons notamment :
- les dimensions des pièces;
- l’isolation;
- l’exposition au soleil;
- le nombre de fenêtres;
- la hauteur des plafonds;
- les pertes thermiques;
- l’agencement du logement;
- la circulation de l’air entre les pièces.
Une thermopompe correctement dimensionnée peut exploiter efficacement sa capacité de modulation.
Midea utilise une technologie à vitesse variable permettant au compresseur d’adapter son fonctionnement à la demande plutôt que de fonctionner uniquement en cycles marche-arrêt. Le fabricant associe ce fonctionnement à des variations de température plus faibles et à un confort plus stable.
Les diamètres des conduites changent selon les capacités MIDEA28
Voici l’un des aspects les plus importants lorsqu’une MIDEA28 remplace une ancienne thermopompe.
Les dimensions de cuivre varient selon le modèle :
- 9 000 BTU : 1/4 po et 3/8 po;
- 12 000 BTU : 1/4 po et 3/8 po;
- 18 000 BTU : 1/4 po et 1/2 po;
- 24 000 BTU : 3/8 po et 5/8 po;
- 33 000 BTU : 3/8 po et 3/4 po.
Les longueurs maximales sont respectivement de 82 pi, 82 pi, 98,4 pi, 164 pi et 164 pi.
Cette progression montre très clairement pourquoi nous ne pouvons pas simplement réutiliser n’importe quel ancien ensemble de conduites.
Une mauvaise dimension de cuivre peut nuire directement au fonctionnement et à la fiabilité du système.
La différence de hauteur peut aussi devenir importante sur une installation de toiture
La brochure indique des différences maximales de hauteur de :
- 49,2 pi pour les 9 000 et 12 000 BTU;
- 65,6 pi pour le 18 000 BTU;
- 82 pi pour les versions 24 000 et 33 000 BTU.
Sur un projet où le groupe extérieur est placé sur le toit, cette donnée peut avoir beaucoup plus d’importance que sur une installation directement derrière un bungalow.
Le trajet doit être vérifié avant de finaliser le choix du modèle.
L’alimentation électrique évolue elle aussi avec la capacité
Les MIDEA28 de la brochure fonctionnent en 208/230 V monophasé, 60 Hz, mais leurs besoins électriques ne sont pas identiques.
L’ampérage minimal admissible indiqué est de :
- 15 A pour le 9 000 BTU;
- 15 A pour le 12 000 BTU;
- 19 A pour le 18 000 BTU;
- 24,9 A pour le 24 000 BTU;
- 34 A pour le 33 000 BTU.
Les protections maximales indiquées sont respectivement de 15, 15, 20, 25 et 35 A.
Il ne faut donc jamais choisir une capacité sans regarder la disponibilité électrique du bâtiment.
Le niveau sonore doit être considéré à l’intérieur comme à l’extérieur
Selon la capacité, la documentation Midea indique des niveaux sonores extérieurs allant de 56 dB(A) à 63,5 dB(A) en niveau haut.
L’emplacement sur toiture peut justement être intéressant pour éloigner physiquement le condenseur des fenêtres et des espaces de détente, selon la configuration du bâtiment.
À l’intérieur, la MIDEA28 peut fonctionner à des niveaux très bas aux vitesses réduites. Certains modèles descendent autour de 19,5 dB(A), tandis que les valeurs varient avec la capacité et le mode de ventilation.
L’image EnergyGuide visible sur le chantier : utile, mais pas suffisante à elle seule
L’étiquette jaune EnergyGuide est clairement visible sur l’appareil photographié à Saint-Clet.
C’est une bonne source d’information pour comparer l’efficacité d’un équipement dans sa catégorie.
Cependant, lors d’un achat ou d’une demande de subvention, nous recommandons de ne jamais se fier uniquement à une photo de cette étiquette.
Les documents importants restent :
- le numéro exact de l’unité intérieure;
- le numéro exact de l’unité extérieure;
- le numéro AHRI;
- la fiche de performance correspondant à cette combinaison.
Subventions : la référence AHRI exacte est incontournable
Les cinq capacités MIDEA28 décrites dans la brochure portent les références AHRI 215471380 à 215471384 et sont indiquées avec la certification Cold Climate V6.1.
Pour déterminer l’admissibilité réelle à une aide financière telle que LogisVert, il faut vérifier la combinaison installée ainsi que les critères en vigueur au moment de la demande.
Il serait incorrect d’affirmer qu’une machine est automatiquement admissible à un montant précis uniquement parce qu’elle porte le nom MIDEA28.
Des fonctions de confort qui vont bien au-delà du chauffage et de la climatisation
Les séries MIDEA35, 28 et 25 comprennent plusieurs fonctions intéressantes :
- commande Wi-Fi;
- mode ÉCO;
- fonction Turbo;
- mode nuit;
- minuterie;
- « Me suivre »;
- mode silencieux;
- chauffage à 8 °C;
- oscillation horizontale et verticale;
- nettoyage automatique;
- contrôle de l’humidité;
- contrôle progressif de la ventilation.
Midea indique également jusqu’à 100 niveaux de réglage du volume d’air, ainsi que le contrôle à distance avec l’application SmartHome dans les configurations compatibles.
Ces options permettent à l’utilisateur d’affiner le confort au lieu de simplement choisir entre quelques vitesses fixes.
L’entretien futur faisait partie de nos critères dès l’installation
Une thermopompe installée sur le toit doit rester accessible.
Nous devons penser au technicien qui reviendra éventuellement pour :
- nettoyer l’échangeur;
- vérifier le ventilateur;
- tester les paramètres électriques;
- contrôler la charge frigorifique;
- rechercher une fuite;
- diagnostiquer un problème de dégivrage;
- remplacer un composant.
Sur la photo, la Midea dispose d’un espace de travail autour de ses principaux accès. Le côté des raccordements frigorifiques est accessible, ce qui est d’ailleurs nécessaire pour effectuer la mise en service visible sur l’image.
Ce chantier de Saint-Clet résume bien notre approche chez AirGreen
L’aspect le plus intéressant de cette installation n’est pas seulement le rendement annoncé de la thermopompe.
C’est la combinaison entre l’équipement, son support et sa mise en service.
Sur ce chantier de Saint-Clet, nous avons travaillé sur une toiture déjà occupée par plusieurs appareils. La MIDEA28 devait être placée de manière à conserver une bonne circulation de l’air, rester accessible et ne pas reposer directement sur le gravier.
Nous l’avons installée sur une structure surélevée adaptée à l’environnement du toit. Puis nous avons procédé aux opérations frigorifiques nécessaires avant la mise en service finale.
C’est ce dernier point que la photo illustre particulièrement bien : une installation CVAC professionnelle ne s’arrête pas lorsque les vis sont serrées.
Les raccordements doivent être testés, le circuit doit être préparé correctement et la machine doit être vérifiée avant de remettre le système au client.
La MIDEA MIDEA28 constitue ici une solution particulièrement intéressante grâce à son fonctionnement en chauffage jusqu’à -30 °C, ses cinq capacités disponibles, sa technologie à vitesse variable, son réfrigérant R-454B et ses nombreuses fonctions de contrôle.
Chez AirGreen, nous appliquons cette même rigueur à nos installations de thermopompes murales à Montréal, Laval, Longueuil, sur la Rive-Nord et la Rive-Sud, ainsi que dans les municipalités de la Montérégie comme Saint-Clet.
Une bonne thermopompe est une partie de la solution. Le dimensionnement, le support, le circuit frigorifique et la qualité de la mise en service déterminent ce que la machine donnera réellement une fois installée.
