Une installation MIDEA35 particulièrement compacte dans un espace mural limité à Saint-Patrice-de-Sherrington
À Saint-Patrice-de-Sherrington, cette installation de thermopompe murale MIDEA35 illustre parfaitement un aspect de notre travail chez AirGreen qui passe souvent inaperçu une fois le projet terminé : réussir à intégrer un appareil de chauffage et de climatisation dans un espace restreint sans compromettre son fonctionnement, son accessibilité ni la qualité de la finition.

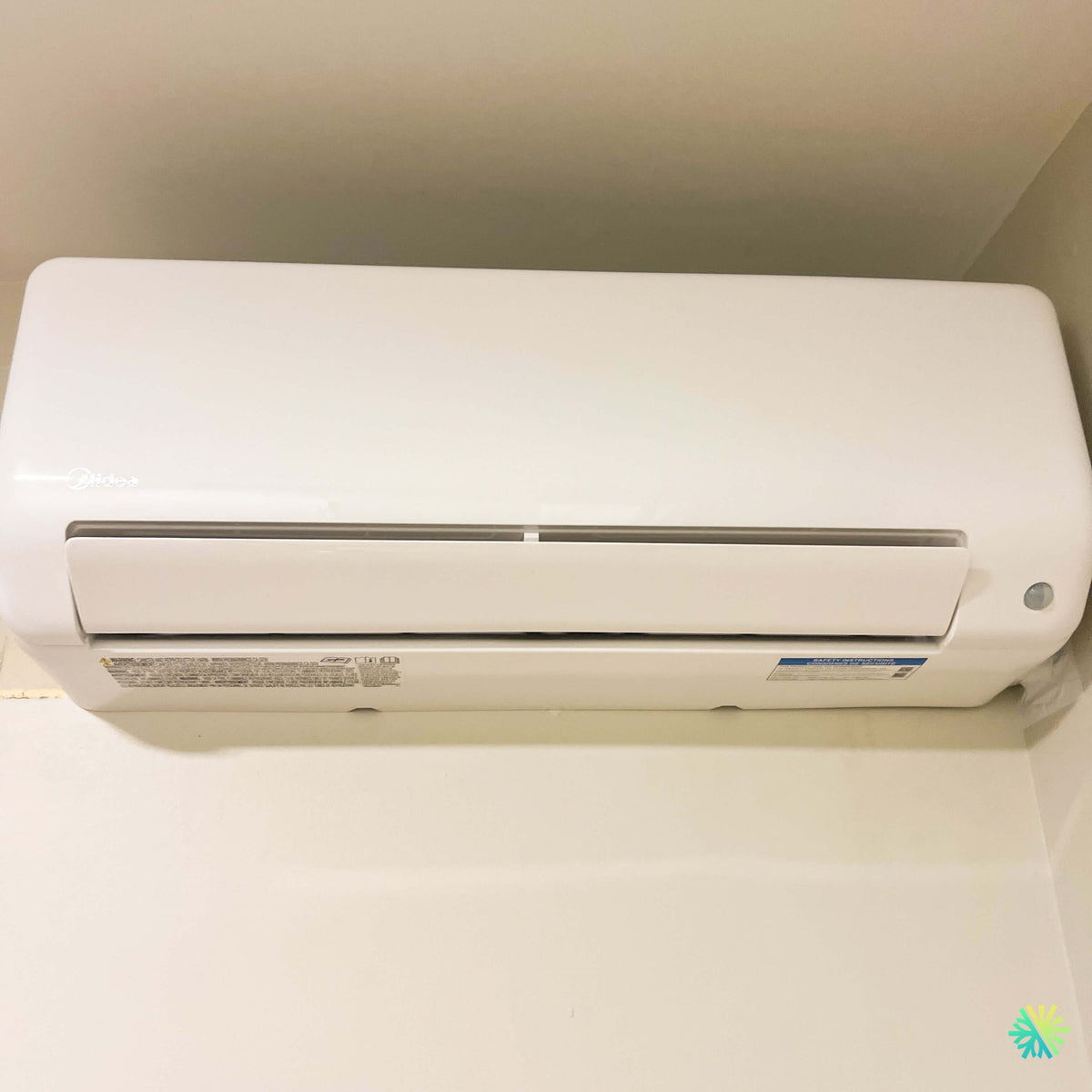

La photographie prise après notre intervention montre une unité intérieure MIDEA installée très près du plafond et également à proximité d’un mur latéral. L’espace disponible était donc loin d’être illimité. C’est précisément dans ce type de situation que le positionnement doit être réfléchi avant même de fixer la plaque de montage.
Le résultat est volontairement simple : une thermopompe murale blanche, installée haut sur le mur, avec une façade dégagée et un volet de soufflage pouvant s’ouvrir correctement. L’appareil s’intègre naturellement à la couleur claire de la pièce et n’occupe aucune surface utile au niveau du mobilier.
Ce qui paraît simple visuellement repose pourtant sur plusieurs vérifications : dégagement autour de l’appareil, circulation de l’air, passage des conduites, drainage du condensat, accessibilité pour l’entretien et respect des caractéristiques techniques de la combinaison MIDEA35 installée.
Exploiter un petit espace sans installer la thermopompe « au hasard »
Dans plusieurs maisons de Saint-Patrice-de-Sherrington, comme ailleurs dans le Grand Montréal et en Montérégie, il n’est pas toujours possible de choisir un grand mur complètement vide pour installer une thermopompe.
Les fenêtres, portes, armoires, moulures, meubles et contraintes structurelles réduisent souvent le nombre d’emplacements possibles.
Sur cette installation, la tête intérieure occupe une zone très haute du mur. Nous devions donc considérer simultanément :
- la distance entre l’appareil et le plafond;
- la proximité du mur latéral;
- l’ouverture complète du volet de soufflage;
- la circulation de l’air entrant par la partie supérieure de l’unité;
- l’accès futur pour le nettoyage des filtres;
- le parcours des conduites frigorifiques;
- l’évacuation de l’eau de condensation;
- la possibilité d’effectuer ultérieurement un entretien CVAC sans devoir démonter des éléments de la pièce.
Une thermopompe murale a besoin d’espace pour fonctionner correctement. La placer très haut peut être avantageux pour la distribution de l’air, mais une installation trop serrée peut devenir problématique si elle empêche l’ouverture du panneau supérieur ou réduit l’aspiration d’air.
Notre approche consiste donc à utiliser l’espace disponible avec précision plutôt qu’à rechercher simplement la position la plus haute possible.
Ce que la photo révèle sur cette installation
La vue rapprochée permet d’observer plusieurs éléments intéressants.
L’unité intérieure est installée horizontalement, avec la façade blanche caractéristique de la gamme MIDEA. Le grand volet inférieur est partiellement ouvert, ce qui montre l’espace par lequel l’air traité est distribué dans la pièce.
Sur la partie droite de l’appareil, nous pouvons également voir l’élément circulaire associé aux fonctions intelligentes de cette gamme.
La brochure officielle de MIDEA indique que les séries MIDEA35, MIDEA28 et MIDEA25 peuvent être équipées d’un capteur intelligent et d’un double contrôle de la température et de l’humidité. Elle mentionne également un système de détection associé au réfrigérant A2L.
L’installation photographiée montre aussi une finition très épurée : aucune longue moulure décorative ne traverse la partie visible du mur. Dans une petite pièce, ce genre de détail contribue beaucoup à l’intégration visuelle du système.
Pourquoi la circulation de l’air est particulièrement importante ici
Une thermopompe murale ne doit pas seulement être capable de produire suffisamment de chauffage ou de climatisation. Elle doit aussi pouvoir distribuer cette énergie dans la pièce.
Le positionnement en hauteur aide généralement l’air froid à se mélanger à l’air ambiant en été. En chauffage, la direction des volets devient particulièrement importante puisque l’air chaud a naturellement tendance à monter.
La gamme MIDEA propose un réglage progressif du volume d’air. Selon la documentation du fabricant, l’unité peut offrir jusqu’à 100 niveaux de réglage du ventilateur, permettant d’adapter plus précisément le débit d’air au confort recherché.
Pour une installation comme celle-ci à Saint-Patrice-de-Sherrington, cette modulation est intéressante parce qu’elle permet de réduire le débit une fois la température stabilisée ou, au contraire, de l’augmenter lorsqu’une correction plus rapide est nécessaire.
MIDEA35 : une série conçue pour le chauffage par grand froid
La MIDEA35 appartient à la gamme murale haut de gamme présentée par MIDEA.
La série fonctionne au réfrigérant R-454B, appartient à la catégorie Cold Climate V6.1 indiquée par le fabricant et peut fonctionner en chauffage jusqu’à -30 °C. Selon la capacité sélectionnée, elle atteint jusqu’à 33,3 SEER2 en climatisation et jusqu’à 22,0 HSPF2.
Pour une résidence à Saint-Patrice-de-Sherrington, cette capacité de chauffage à basse température constitue un élément important.
Nous ne choisissons pas une thermopompe seulement pour les journées chaudes de juillet. Dans notre climat, l’appareil sera également sollicité pendant une partie importante de la saison de chauffage.
Il faut donc examiner sa performance hivernale, sa capacité réelle et son comportement lorsque la température extérieure diminue.
Trois capacités disponibles dans la série MIDEA35
La documentation MIDEA présente trois principales combinaisons dans cette série :
| Combinaison | Climatisation nominale | Chauffage nominal | SEER2 | HSPF2 IV | AHRI |
|---|---|---|---|---|---|
| MSESU-H09B-2A / MO1SS-H09B-2A | 9 000 BTU/h | 12 000 BTU/h | 33,3 | 22,0 | 215471386 |
| MSESU-H12B-2A / MO1SS-H12B-2A | 12 000 BTU/h | 12 000 BTU/h | 29,4 | 14,5 | 215471387 |
| MSESU-H18B-2A / MO1SS-H18B-2A | 18 000 BTU/h | 20 000 BTU/h | 25,6 | 16,2 | 215471388 |
Les capacités modulées sont également différentes. Par exemple, les modèles 9 000 et 12 000 BTU peuvent descendre à environ 3 100 BTU/h en climatisation, tandis que la version de 18 000 BTU présente une plage différente.
La photo de notre projet à Saint-Patrice-de-Sherrington ne permet cependant pas de lire de façon fiable le numéro complet inscrit sur la plaque signalétique. Nous ne lui attribuons donc pas arbitrairement une capacité précise.
Chez AirGreen, nous préférons confirmer les BTU réels à partir des numéros de modèle intérieur et extérieur plutôt que de deviner la puissance simplement en regardant les dimensions de la tête.
Le dimensionnement reste plus important que le choix du plus gros appareil
Une erreur fréquente dans le choix d’une thermopompe consiste à penser qu’un appareil plus gros sera nécessairement meilleur.
Ce n’est pas ainsi que nous dimensionnons une installation CVAC.
La superficie est importante, mais elle ne suffit pas. Nous devons également considérer :
- l’isolation;
- le nombre et la dimension des fenêtres;
- l’exposition au soleil;
- la configuration des pièces;
- les étages;
- les pertes thermiques;
- la circulation d’air;
- l’utilisation réelle de l’espace.
Une thermopompe correctement sélectionnée doit être capable de répondre à la charge du bâtiment tout en profitant de sa capacité de modulation.
La technologie à vitesse variable change complètement le comportement du système
MIDEA indique que sa technologie à vitesse variable permet au compresseur de fonctionner en adaptant continuellement sa capacité aux besoins de température plutôt qu’en utilisant uniquement des cycles complets de marche et d’arrêt.
Selon le fabricant, cela permet notamment de réduire les variations de température dans la pièce et d’obtenir un fonctionnement plus stable.
Cette caractéristique compte autant pour le confort que pour la consommation d’énergie.
Lorsque la température demandée est presque atteinte, le système peut réduire son fonctionnement plutôt que de s’arrêter complètement avant de repartir peu après.
Dans une pièce où l’unité se trouve relativement proche des occupants, comme peut le suggérer cette installation compacte de Saint-Patrice-de-Sherrington, cette modulation améliore aussi la qualité du confort ressenti.
Un niveau sonore adapté aux espaces résidentiels
Le bruit d’une thermopompe intérieure mérite une véritable attention, surtout lorsqu’elle se trouve dans une chambre, un bureau ou un petit espace de vie.
Pour la série MIDEA35, la documentation indique des niveaux sonores intérieurs pouvant descendre jusqu’à 19 dB(A) pour les versions 9 000 et 12 000 BTU/h, et jusqu’à 16 dB(A) pour la version 18 000 BTU/h dans son réglage le plus silencieux.
Ces valeurs correspondent à des conditions de fonctionnement précises et ne signifient évidemment pas que l’appareil fonctionnera constamment à ce niveau.
Lorsqu’une pièce doit être réchauffée rapidement par grand froid ou refroidie après une forte accumulation de chaleur, le débit d’air augmente.
L’avantage apparaît surtout une fois la température stabilisée, lorsque la thermopompe peut fonctionner plus doucement.
Derrière la tête murale : les détails techniques qui déterminent la qualité de l’installation
La photographie montre essentiellement l’unité intérieure. Pourtant, une grande partie du travail déterminant pour la fiabilité du système se trouve derrière elle.
Le diamètre du cuivre change selon la capacité MIDEA35
La sélection des conduites frigorifiques doit correspondre exactement à la combinaison installée.
Pour les MIDEA35 de 9 000 et 12 000 BTU/h, la documentation indique des conduites liquide/gaz de 1/4 po et 3/8 po.
La MIDEA35 de 18 000 BTU/h utilise plutôt du 3/8 po et 5/8 po.
Cette différence devient particulièrement importante lorsqu’une thermopompe existante est remplacée.
Il ne suffit pas de voir deux tuyaux de cuivre dans un mur pour conclure qu’ils sont compatibles avec la nouvelle machine.
Nous vérifions leur diamètre, leur état, leur parcours et leur longueur avant de décider s’ils peuvent être conservés.
Les longueurs maximales diffèrent aussi
Les modèles MIDEA35 de 9 000 et 12 000 BTU/h permettent une longueur maximale de conduites indiquée de 82 pi, avec une différence maximale de hauteur de 49,2 pi.
La version 18 000 BTU/h permet jusqu’à 164 pi, avec une différence de hauteur maximale de 82 pi.
Ces données illustrent pourquoi deux installations de MIDEA35 peuvent avoir des configurations complètement différentes, même lorsqu'elles utilisent une tête murale très semblable.
R-454B et technologie A2L
La série MIDEA35 utilise du R-454B, un réfrigérant A2L. La documentation MIDEA mentionne également un capteur de détection des fuites associé à cette technologie.
Pour le propriétaire, cela ne complique pas l’utilisation quotidienne de la thermopompe.
Pour nos techniciens, en revanche, le réfrigérant utilisé fait partie des informations fondamentales à confirmer avant l’installation et toute intervention future.
Le matériel de service et les procédures doivent correspondre à la technologie de l’appareil.
Les exigences électriques varient avec les BTU
L’installation électrique doit elle aussi correspondre au modèle exact.
Pour la MIDEA35 :
- les configurations de 9 000 et 12 000 BTU/h présentent une ampacité minimale de 16 A avec une protection maximale de 20 A;
- la configuration de 18 000 BTU/h présente une ampacité minimale de 24,9 A et une protection maximale de 25 A;
- l’alimentation indiquée est de 208/230 V, monophasé, 60 Hz.
C’est une autre raison pour laquelle le numéro exact du modèle doit toujours être connu avant de déterminer le circuit électrique nécessaire.
Les fonctions de confort que le propriétaire utilisera réellement
Les performances techniques sont importantes, mais une thermopompe est avant tout un appareil utilisé quotidiennement.
La gamme MIDEA35 propose notamment :
- le mode ÉCO;
- le mode Turbo;
- le mode nuit;
- la minuterie;
- la fonction Follow Me;
- le nettoyage automatique;
- le mode silencieux;
- le chauffage à 8 °C;
- l’oscillation horizontale et verticale;
- le réglage du ventilateur;
- le contrôle de l’humidité;
- différents modes d’économie d’énergie.
La fonction Follow Me est particulièrement intéressante lorsque la tête murale se trouve très haut.
Le capteur de température intégré à la télécommande peut servir de référence pour la température ambiante, ce qui aide le système à tenir compte des conditions là où se trouvent réellement les occupants plutôt qu’uniquement près de l’appareil.
Un appareil placé haut doit rester accessible pour l’entretien
Sur la photographie de Saint-Patrice-de-Sherrington, l’unité est très proche du plafond.
Pour nous, cela signifie qu’il faut réfléchir dès l’installation à ce qui se passera dans un an, trois ans ou cinq ans.
Les filtres devront être nettoyés. L’échangeur peut éventuellement nécessiter un nettoyage approfondi. La roue de ventilation doit aussi rester accessible.
MIDEA indique justement que la roue de ventilation des séries MIDEA35, 28 et 25 peut être retirée afin de faciliter un nettoyage en profondeur de l’intérieur de l’appareil.
Cette caractéristique est intéressante uniquement si l’installation laisse suffisamment de place pour effectuer le travail.
C’est pourquoi nous intégrons les besoins futurs d’entretien de thermopompe dès le choix de l’emplacement.
Les erreurs que nous évitons sur une installation murale compacte
Une situation comme celle-ci permet de mettre en évidence plusieurs erreurs fréquentes :
- placer l’unité trop près du plafond sans tenir compte de l’aspiration d’air;
- installer la tête dans un coin sans vérifier les dégagements nécessaires;
- ne pas prévoir l’ouverture future du panneau;
- choisir les BTU selon la superficie seulement;
- réutiliser d’anciennes conduites frigorifiques sans vérifier leur diamètre;
- créer un parcours de drain insuffisamment incliné;
- négliger la direction du soufflage;
- utiliser une protection électrique basée sur une estimation plutôt que sur la plaque signalétique;
- oublier la facilité d’accès pour le nettoyage;
- choisir une thermopompe uniquement pour sa capacité de climatisation sans étudier son comportement en chauffage.
Ces décisions semblent secondaires pendant l’achat, mais elles deviennent très importantes après plusieurs saisons d’utilisation.
Qu’en est-il des aides financières?
Les propriétaires qui magasinent une thermopompe murale à Saint-Patrice-de-Sherrington veulent naturellement savoir si l’équipement peut être admissible à une aide financière.
La brochure MIDEA identifie les différentes combinaisons MIDEA35 avec leurs références AHRI, leurs capacités et leur classification climat froid.
La brochure fournie ne donne toutefois pas le montant d’une subvention gouvernementale ou d’un programme comme LogisVert pour cette installation précise.
Nous ne pouvons donc pas déterminer honnêtement une aide financière uniquement à partir de cette photo.
Pour chaque projet, il faut vérifier la combinaison exacte des unités intérieure et extérieure, le numéro AHRI, la capacité pertinente et les critères du programme applicables à la date réelle de l’installation.
Cette méthode évite d’annoncer au propriétaire un montant qui ne correspondrait pas à son système.
Une garantie qui fait partie de la valeur globale du système
La documentation québécoise de MIDEA indique pour le secteur résidentiel une garantie limitée de 12 ans sur le compresseur, 12 ans sur les pièces et 10 ans sur la main-d’œuvre, selon les modalités applicables au produit et à la garantie.
La garantie doit toujours être considérée avec le rendement, les caractéristiques techniques et la qualité de l’installation.
Une thermopompe peut présenter d’excellentes spécifications sur papier, mais sa fiabilité à long terme dépend également de la qualité de la mise sous vide, des raccordements, du drainage, de l’alimentation électrique et de l’entretien.
Une installation discrète qui répond à une contrainte très réelle
Ce projet de Saint-Patrice-de-Sherrington n’est pas intéressant parce que la thermopompe attire l’attention.
Il est intéressant précisément parce qu’une fois terminée, l’installation paraît naturelle.
La MIDEA35 occupe la partie supérieure du mur sans monopoliser l’espace. Sa couleur s’intègre au décor, le volet reste libre de fonctionner et les éléments techniques sont visuellement limités.
Dans un petit espace, chaque centimètre compte. La position d’une tête murale peut déterminer la place restante pour un meuble, une porte, une décoration ou simplement la circulation dans la pièce.
Nous cherchons donc toujours à concilier performance CVAC, accessibilité et intégration visuelle.
Notre approche AirGreen à Saint-Patrice-de-Sherrington et dans le Grand Montréal
Chez AirGreen, nous appliquons cette même attention aux détails à nos installations de thermopompes murales à Saint-Patrice-de-Sherrington, mais aussi à Montréal, Laval, Longueuil, sur la Rive-Sud et la Rive-Nord.
Le modèle de thermopompe n’est qu’une partie du projet.
Une installation réussie demande également de bien choisir :
- la capacité;
- la position de l’unité intérieure;
- l’emplacement de l’unité extérieure;
- le parcours du cuivre;
- le drainage;
- les raccordements électriques;
- les réglages;
- la direction du flux d’air;
- l’accès pour l’entretien.
Dans ce projet, la MIDEA35 a trouvé sa place dans une zone murale restreinte où une installation approximative aurait rapidement donné un résultat encombré ou difficile à entretenir.
Notre travail consistait justement à transformer cette contrainte en une installation propre, fonctionnelle et adaptée à une utilisation quotidienne pendant les quatre saisons.
Pour les propriétaires de Saint-Patrice-de-Sherrington qui comparent actuellement différentes solutions de chauffage et de climatisation, cette installation rappelle un principe important : les chiffres de rendement comptent, mais la qualité du dimensionnement et de l’installation détermine la façon dont ces performances seront réellement ressenties dans la maison.
