Une installation Fujitsu pensée pour desservir plusieurs secteurs sans encombrer la maison
À Saint-Louis, notre équipe AirGreen a réalisé une installation de thermopompe triple zone Fujitsu Aquila XLTH avec une attention particulière portée au positionnement des unités intérieures, à la circulation de l’air et à l’intégration visuelle dans les espaces de vie.
La photo de cette installation montre très bien l’un des défis auxquels nous sommes souvent confrontés sur le terrain : installer une unité murale dans un espace de transition, ici à proximité immédiate d’un escalier, avec peu d’éléments architecturaux disponibles pour dissimuler les raccordements.
L’unité intérieure Fujitsu AIRSTAGE a été installée haut sur le mur, près du plafond, dans une zone dégagée. Ce positionnement permet une diffusion efficace de l’air tout en évitant d’empiéter sur l’espace utile autour de l’escalier.
Le résultat est volontairement sobre. L’appareil reste visible, mais il s’intègre proprement dans une surface murale claire, avec suffisamment de dégagement autour de lui pour permettre le fonctionnement, le nettoyage des filtres et les interventions futures.
Dans une installation triple zone, ce type de choix doit être répété pour chacune des trois unités intérieures. L’objectif n’est pas simplement de créer trois points de soufflage. Il faut construire un véritable réseau de confort à l’échelle de la maison.
Pourquoi une thermopompe triple zone était pertinente pour cette propriété
Une maison comprenant plusieurs niveaux ou zones distinctes présente rarement une température uniforme.
Les escaliers, corridors, chambres fermées, espaces ouverts et murs extérieurs créent des conditions très différentes d’un secteur à l’autre.
Une seule unité murale installée dans une pièce principale peut bien climatiser son environnement immédiat, mais elle aura souvent plus de difficulté à desservir correctement une autre pièce située derrière une porte ou à un étage différent.
Avec une thermopompe multizone Fujitsu, chaque secteur dispose de sa propre unité intérieure reliée à un seul condenseur extérieur.
La documentation Fujitsu pour les systèmes AIRSTAGE série H Aquila présente plusieurs unités extérieures pouvant alimenter deux, trois, quatre ou cinq unités intérieures selon le modèle. La version AOUH24KWAS3/AOUH24KWAH3 est notamment conçue pour recevoir jusqu’à trois unités intérieures, ce qui illustre directement le principe d’un système triple zone.
Cette architecture permet de mieux répartir le chauffage et la climatisation tout en limitant le nombre d’équipements installés à l’extérieur.
Le zonage individuel : un avantage concret dans une maison à plusieurs secteurs
L’un des principaux bénéfices du système Fujitsu multizone est le contrôle indépendant des unités intérieures.
Selon la documentation du fabricant, chaque unité intérieure peut être commandée séparément à l’aide de sa télécommande.
Dans une maison équipée de trois zones, cela permet par exemple de :
- maintenir une température légèrement différente dans une chambre;
- réduire le fonctionnement d’une zone peu utilisée;
- augmenter temporairement la demande dans une pièce occupée;
- adapter le confort selon les habitudes des occupants.
Il faut toutefois bien comprendre que les trois unités partagent le même système extérieur. Elles ne fonctionnent donc pas comme trois thermopompes complètement indépendantes.
Fujitsu précise que le système peut assurer le chauffage ou le refroidissement, mais pas les deux simultanément.
Cette particularité est normale pour ce type de système multizone et correspond très bien aux besoins saisonniers d’une résidence québécoise.
Un emplacement près de l’escalier : pourquoi ce choix peut être très efficace

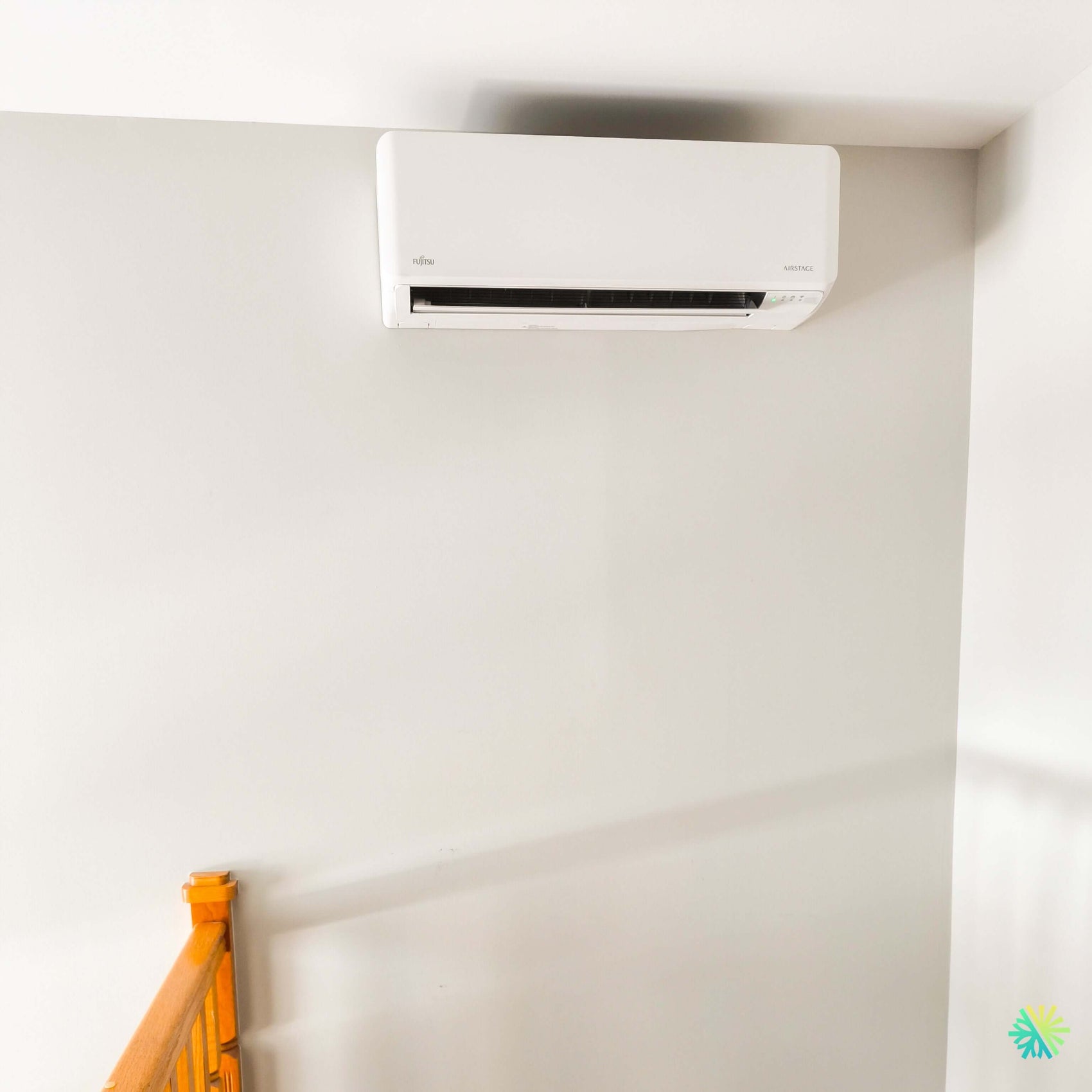

La photo montre une unité installée sur un mur à proximité immédiate d’un escalier.
Ce type d’emplacement peut être particulièrement intéressant lorsque l’objectif est d’influencer une zone de circulation entre différents niveaux.
L’air chaud et l’air froid ne se déplacent pas de la même façon, et un escalier peut devenir un axe important de circulation naturelle de l’air dans une maison.
Cela ne veut pas dire qu’une unité installée près d’un escalier remplacera automatiquement des unités dans les autres pièces. Dans ce projet, il s’agit justement d’un système triple zone : les autres secteurs disposent de leur propre traitement.
L’avantage de cette approche est que chaque unité peut être installée là où elle est la plus utile au lieu de demander à une seule thermopompe de desservir toute la propriété.
Une installation haute sur le mur, sans obstacle devant le soufflage
L’unité Fujitsu visible sur la photo est placée très près du plafond tout en conservant l’espace nécessaire à son fonctionnement.
Ce type de positionnement présente plusieurs avantages.
D’abord, il libère la surface murale située plus bas et évite toute interaction avec les meubles ou les zones de passage.
Ensuite, l’air soufflé peut parcourir une plus grande distance avant d’être bloqué par un obstacle.
Enfin, le positionnement élevé est particulièrement logique pour une thermopompe murale, puisque l’appareil a besoin d’un accès dégagé pour aspirer l’air ambiant et le redistribuer dans la pièce.
La qualité de l’installation dépend toutefois du respect des dégagements prescrits par le fabricant. Une unité trop collée au plafond peut nuire à l’aspiration, compliquer l’entretien et réduire l’accessibilité.
C’est pourquoi nous vérifions toujours l’espace réel disponible avant de fixer définitivement l’appareil.
Les détails techniques qui comptent dans une installation Fujitsu Aquila XLTH triple zone
Un système multizone ne se dimensionne pas par une simple addition des BTU
La question des BTU revient constamment dans les projets de thermopompes multizones.
Un propriétaire pourrait facilement croire qu’il suffit d’additionner la capacité nominale des trois unités intérieures pour connaître la capacité du système.
Ce calcul est incomplet.
Les tableaux de combinaison Fujitsu montrent plusieurs configurations dans lesquelles la somme des unités intérieures dépasse la capacité nominale du condenseur.
Le fabricant indique une capacité de connexion pouvant aller jusqu’à 130 % pour certains systèmes multizones.
Cela permet une grande flexibilité dans la sélection des unités intérieures, mais Fujitsu précise également que le dépassement de 100 % n’augmente pas la capacité de production du système.
Cette distinction est essentielle.
Une configuration de trois unités intérieures peut être parfaitement autorisée sans que le condenseur soit capable de fournir simultanément la somme maximale des trois capacités nominales.
Ce que cela signifie dans une maison réelle
Les besoins thermiques des pièces varient constamment.
Une chambre peut atteindre rapidement sa consigne et réduire sa demande tandis qu’une autre zone continue à demander davantage de chauffage.
Le système à vitesse variable ajuste alors son fonctionnement en fonction de la demande globale.
C’est pourquoi le dimensionnement doit être basé sur la réalité du bâtiment : surfaces, isolation, fenêtres, exposition solaire, nombre de murs extérieurs, hauteur sous plafond et utilisation des pièces.
Les tableaux de combinaison servent à vérifier la compatibilité des équipements, mais Fujitsu précise qu’ils ne sont pas destinés à sélectionner la capacité du système et recommande l’utilisation de son logiciel Design Simulator pour les équipements AIRSTAGE série H.
Des unités intérieures de différents formats peuvent être combinées
La flexibilité de la gamme Aquila ne se limite pas au nombre de zones.
La documentation Fujitsu indique que les unités extérieures de cette famille peuvent être combinées avec différents formats d’unités intérieures :
- unités murales;
- Slim Duct;
- cassettes compactes;
- Mid Static Duct.
Cette diversité permet d’adapter la conception à l’architecture réelle du bâtiment.
Dans le projet de Saint-Louis, l’unité visible est une unité murale Fujitsu AIRSTAGE, une solution particulièrement appropriée dans une zone où le mur offre un emplacement dégagé.
Dans d’autres secteurs d’une propriété, une unité encastrée pourrait être préférable si le plafond ou l’entretoit permet ce type d’installation.
Le compresseur inverter améliore la modulation du système
La documentation Fujitsu mentionne également l’utilisation d’un compresseur entraîné par onduleur.
Cette technologie permet au système d’adapter sa vitesse à la demande plutôt que de fonctionner uniquement selon des cycles complets marche-arrêt.
Dans un système triple zone, cette capacité de modulation est particulièrement importante.
Lorsque les trois unités demandent du chauffage, le compresseur peut augmenter son régime.
Lorsque deux zones atteignent leur température cible, la demande diminue et le système peut ajuster sa production.
Ce fonctionnement aide à maintenir un confort plus stable et évite de produire continuellement plus d’énergie que nécessaire.
Une thermopompe conçue pour des conditions hivernales sérieuses
À Saint-Louis comme ailleurs dans le Grand Montréal, le fonctionnement hivernal est un critère majeur.
La documentation Fujitsu fournie pour les systèmes Aquila et Aquila CTEB série H présente les versions climat froid comme pouvant fonctionner en chauffage jusqu’à -26 °C.
Cette caractéristique est particulièrement pertinente pour les propriétaires qui recherchent une thermopompe pour climat froid et souhaitent utiliser leur système autrement que pour la climatisation estivale.
Il faut cependant faire une distinction importante entre température minimale de fonctionnement et capacité disponible à cette température.
Une thermopompe peut continuer à fonctionner à très basse température tout en voyant sa capacité réelle varier.
C’est pour cette raison que nous regardons l’ensemble du profil de performance et les besoins du bâtiment avant de recommander une configuration.
Pourquoi une seule unité extérieure constitue souvent un avantage
Une configuration triple zone utilise plusieurs unités intérieures, mais une seule unité extérieure compatible.
Cette architecture offre plusieurs avantages pratiques.
Elle réduit notamment :
- le nombre de condenseurs visibles autour de la maison;
- le nombre de supports ou bases extérieures;
- l’espace mécanique occupé;
- la multiplication des équipements sur les façades.
Pour les maisons disposant d’une petite cour ou d’un espace extérieur déjà bien aménagé, cet avantage peut être déterminant.
La contrepartie est que la conception frigorifique doit être particulièrement rigoureuse puisque les trois circuits convergent vers le même système.
Le passage des lignes doit être planifié avant de fixer les unités
Dans une installation comme celle de Saint-Louis, le mur visible est relativement épuré.
Cela signifie que les passages techniques deviennent rapidement visibles s’ils sont mal réalisés.
Avant de fixer une unité, nous devons donc connaître le trajet des :
- conduites frigorifiques;
- câbles de communication;
- fils électriques selon la configuration;
- drains de condensat;
- cache-tuyaux éventuels.
Le drainage mérite une attention particulière.
Une unité murale produit de l’eau de condensation lorsqu’elle fonctionne en climatisation. Cette eau doit être évacuée de façon fiable.
Un mauvais dénivelé ou une obstruction peut provoquer un refoulement et éventuellement une fuite à l’intérieur.
L’entretien futur influence aussi le choix de l’emplacement
Une thermopompe murale doit rester accessible.
Dans la photo du projet, l’unité se situe en hauteur, mais elle n’est pas coincée dans une niche ou derrière une structure.
Cette accessibilité facilite le nettoyage des filtres et les interventions futures.
Sur une installation triple zone, l’entretien est particulièrement important parce que trois unités intérieures travaillent tout au long de l’année.
Des filtres chargés peuvent diminuer le débit d’air et augmenter l’effort demandé au système.
Nous recommandons donc une surveillance régulière des filtres et un entretien CVAC plus approfondi lorsque l’intérieur des unités commence à accumuler de la poussière sur l’évaporateur, la turbine ou le bac de drainage.
Les erreurs que nous évitons sur une installation triple zone
Une thermopompe multizone offre beaucoup de flexibilité, mais elle pardonne moins les erreurs de conception.
Parmi les erreurs que nous cherchons à éviter figurent :
- sélectionner les unités uniquement selon la superficie;
- surdimensionner chaque zone par précaution;
- ignorer la capacité réelle du condenseur lorsque plusieurs zones fonctionnent;
- choisir l’emplacement selon la facilité de perçage;
- installer l’unité trop près d’un plafond;
- créer un trajet de drainage sans pente suffisante;
- négliger l’accès pour l’entretien;
- supposer que les trois unités peuvent fonctionner simultanément dans des modes opposés.
Une installation CVAC réussie commence donc bien avant le premier trou dans le mur.
Pourquoi la photo de Saint-Louis résume bien notre approche
L’installation visible semble simple : une unité blanche, un mur blanc, un escalier.
Mais cette simplicité visuelle est justement le résultat recherché.
L’appareil est installé haut, dans une zone peu encombrée, avec un soufflage dégagé et sans interférer avec la circulation dans l’escalier.
Aucun élément décoratif complexe n’était nécessaire pour masquer l’installation. Le positionnement lui-même permet au système de rester discret.
C’est souvent ce qui distingue une installation réfléchie d’une installation réalisée uniquement selon le chemin le plus court pour la tuyauterie.
Chez AirGreen, nous appliquons cette logique à nos projets de thermopompes à Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud et dans les municipalités environnantes comme Saint-Louis.
Une solution cohérente pour chauffer et climatiser plusieurs zones
La Fujitsu Aquila XLTH triple zone installée à Saint-Louis répond à un besoin fréquent dans les maisons comportant plusieurs secteurs : obtenir un confort mieux réparti sans installer trois condenseurs extérieurs distincts.
Le système multizone permet de contrôler chaque unité intérieure individuellement, d’adapter la demande selon les pièces et de bénéficier d’un compresseur inverter qui module son fonctionnement.
La documentation Fujitsu confirme également la flexibilité de la plateforme Aquila, avec plusieurs capacités de condenseurs, plusieurs formats d’unités intérieures et une capacité de connexion pouvant atteindre 130 % selon les combinaisons autorisées.
Mais la technologie ne fait pas tout.
Le rendement réel dépend du dimensionnement, du positionnement des unités, de la qualité des raccordements, du drainage et de la mise en service.
Dans ce projet de Saint-Louis, l’unité intérieure installée près de l’escalier illustre parfaitement ce principe : une bonne thermopompe donne son meilleur rendement lorsqu’elle est installée au bon endroit, pour les bonnes raisons.
