À Saint-Simon, une installation Fujitsu triple zone où chaque centimètre comptait au-dessus d’une porte
Dans cette résidence de Saint-Simon, notre équipe AirGreen devait intégrer une thermopompe triple zone Fujitsu Aquila XLTH dans un intérieur où l’espace disponible pour l’une des unités murales était particulièrement précis. La photographie du projet montre très bien le résultat : une unité intérieure Fujitsu AIRSTAGE installée directement au-dessus d’une porte vitrée, entre le cadrage supérieur et le plafond, sur un mur recouvert de carreaux rectangulaires blancs à joints foncés.
Ce type d’emplacement semble simple une fois le travail terminé. En pratique, il oblige à réfléchir à plusieurs éléments en même temps : la hauteur de l’appareil, son accessibilité, son dégagement, le passage de la tuyauterie, l’évacuation des condensats, la projection de l’air dans la pièce et la finition autour de l’unité.
Dans un système triple zone, cette réflexion doit ensuite être répétée pour les autres espaces de la maison. Nous ne cherchons pas simplement trois endroits où fixer trois unités intérieures. Nous cherchons trois emplacements qui permettent au système de fonctionner correctement tout en respectant l’architecture du bâtiment.
Le projet de Saint-Simon illustre précisément cette approche.
Une unité murale installée au-dessus d’une ouverture : un choix qui exige de la précision

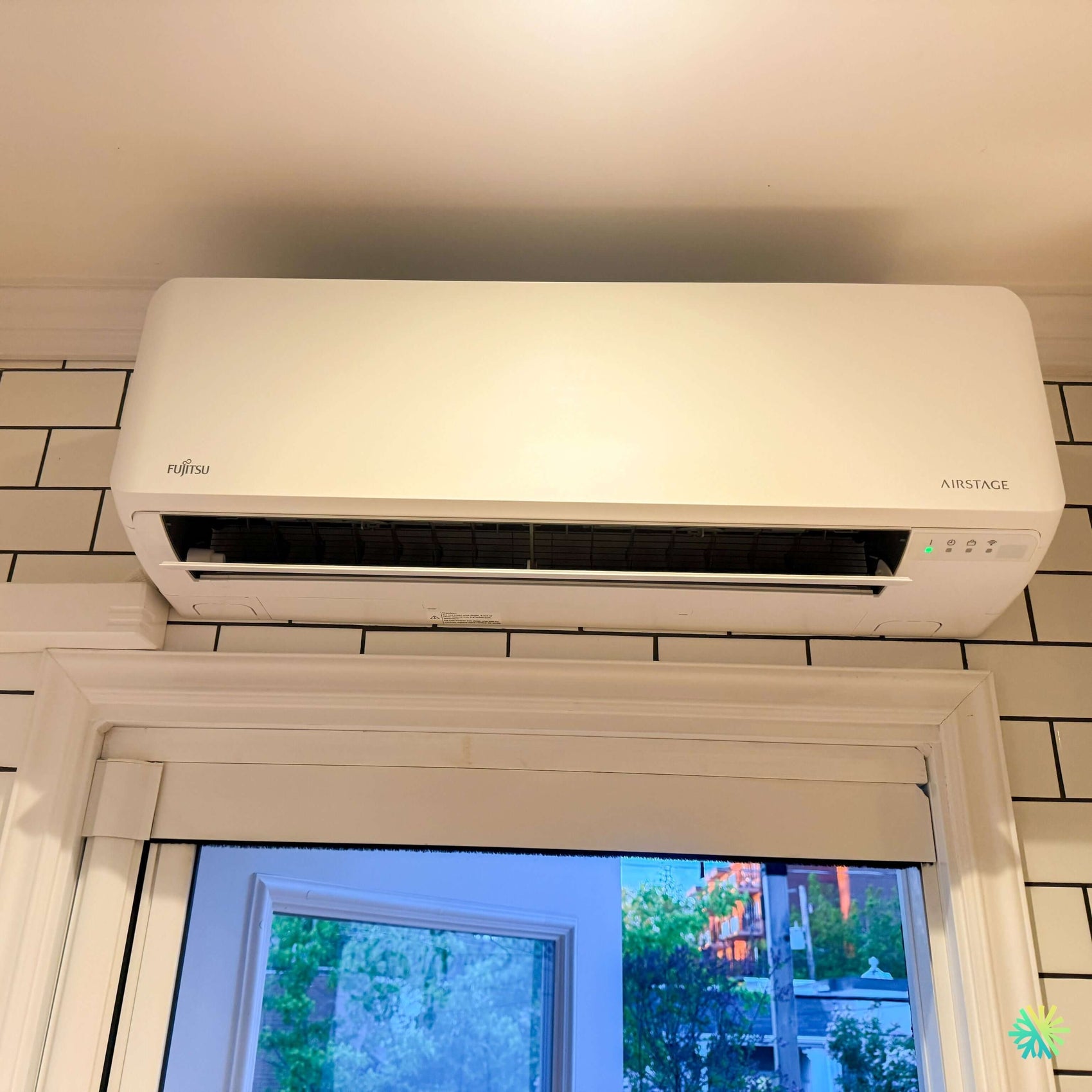

Sur la photo, l’unité Fujitsu occupe une bande de mur relativement limitée au-dessus de la porte.
Le dessus de l’appareil se trouve près du plafond tandis que sa partie inférieure demeure suffisamment haute pour ne pas empiéter sur le cadrage de l’ouverture. Ce positionnement permet également de conserver entièrement disponible la surface des murs latéraux.
Dans une pièce où l’espace mural est déjà occupé par des portes, fenêtres, armoires ou autres éléments architecturaux, le secteur situé au-dessus d’une porte peut parfois représenter une excellente option pour une thermopompe murale. Encore faut-il que les dimensions et les dégagements permettent une installation conforme.
Le résultat visible à Saint-Simon est particulièrement discret : le boîtier blanc du Fujitsu s’agence naturellement avec le cadrage blanc de la porte et le revêtement mural.
Le passage des conduites a été intégré à l’installation
À gauche de l’unité intérieure, on distingue un cache-conduits blanc qui rejoint directement l’appareil.
Cet élément sert à organiser et protéger les liaisons nécessaires au fonctionnement du système tout en conservant une finition beaucoup plus propre qu’un ensemble de conduites laissées apparentes.
Derrière ce type de finition peuvent passer les éléments essentiels reliant l’unité intérieure au système extérieur, notamment les conduites frigorifiques et les éléments de raccordement prévus pour l’installation.
Pour une installation CVAC à Saint-Simon, l’enjeu n’est donc pas uniquement de déterminer où sera placée l’unité. Nous devons également déterminer comment l’atteindre proprement avec les liaisons techniques.
Un excellent emplacement devient beaucoup moins intéressant si le trajet des conduites impose une finition compliquée ou un parcours inutilement long.
La projection d’air compte autant que l’apparence
Une unité murale doit être positionnée de manière à distribuer efficacement l’air dans la zone qu’elle dessert.
Sur la photographie, le volet inférieur de la tête Fujitsu est ouvert et l’appareil est en fonctionnement. Il se trouve en hauteur, ce qui favorise la distribution de l’air dans l’espace situé devant lui.
C’est particulièrement important en climatisation.
L’air refroidi a naturellement tendance à descendre. Un appareil installé en hauteur peut donc projeter l’air dans la pièce avant que celui-ci ne se répartisse progressivement.
En chauffage, le réglage des volets et de la ventilation contribue aussi à envoyer l’air vers la zone occupée plutôt que de le maintenir uniquement près du plafond.
Dans nos projets à Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud et dans les municipalités comme Saint-Simon, nous considérons donc toujours le déplacement réel de l’air, et non seulement l’emplacement visuellement le plus pratique.
Une thermopompe triple zone n’est pas trois appareils installés au hasard
Le terme triple zone décrit une architecture dans laquelle plusieurs unités intérieures partagent une même unité extérieure compatible.
La documentation Fujitsu consacrée aux systèmes multizones AIRSTAGE série H Aquila présente notamment des unités extérieures de 18 000, 24 000, 36 000 et 45 000 BTU/h, avec différentes possibilités de raccordement selon le modèle extérieur choisi.
Le document indique, entre autres, que :
- la plateforme 18 000 BTU/h peut raccorder jusqu’à deux unités intérieures;
- la plateforme 24 000 BTU/h peut raccorder jusqu’à trois unités;
- la plateforme 36 000 BTU/h peut accepter jusqu’à quatre unités;
- la plateforme 45 000 BTU/h peut aller jusqu’à cinq unités intérieures.
Pour un projet triple zone comme celui de Saint-Simon, il faut donc sélectionner une unité extérieure compatible avec trois zones et, surtout, choisir correctement la capacité de chaque unité intérieure.
La photographie seule ne permet pas d’identifier avec certitude les capacités exactes des trois têtes installées sur ce projet. Nous préférons donc ne pas attribuer arbitrairement un nombre de BTU à l’appareil photographié.
Fujitsu permet plusieurs capacités intérieures dans un même système
La documentation de la série H présente différents formats d’unités murales, notamment des capacités de 7 000, 9 000, 12 000, 15 000, 18 000 et 24 000 BTU/h, selon les combinaisons autorisées.
Cette variété est l’un des aspects les plus intéressants d’une installation multizone.
Une maison ne se divise pas naturellement en trois espaces ayant exactement les mêmes besoins thermiques.
Une petite chambre peut demander relativement peu de capacité. Une grande aire ouverte avec plusieurs fenêtres peut nécessiter davantage. Une troisième zone située à un autre étage peut réagir différemment aux variations de température extérieure.
Il serait donc peu logique de choisir systématiquement trois appareils identiques uniquement parce que le système comporte trois zones.
Les tableaux de combinaison Fujitsu ne remplacent pas un dimensionnement
C’est un point technique important dans la documentation fournie.
Sur les pages présentant les combinaisons autorisées, Fujitsu précise explicitement que les tableaux ne servent pas à sélectionner la capacité du système. Le fabricant recommande son logiciel Design Simulator pour la sélection des équipements AIRSTAGE série H.
Autrement dit, deux questions différentes doivent être posées.
Premièrement : est-ce que cette combinaison d’unités intérieures peut être raccordée à cette unité extérieure?
Deuxièmement : est-ce que cette combinaison correspond réellement aux besoins thermiques de la maison?
La première réponse vient des tableaux du fabricant.
La seconde demande une analyse du bâtiment.
Chez AirGreen, nous accordons beaucoup d’importance à cette distinction, car une combinaison techniquement autorisée peut tout de même être mal adaptée à une résidence précise.
Trois zones de confort autour d’un seul système extérieur Fujitsu
Le contrôle individuel de chaque zone
La documentation Fujitsu présente le multizone comme une solution de zonage individuel : chaque unité intérieure peut être commandée indépendamment à l’aide de sa télécommande.
Dans la vie quotidienne, cet avantage est considérable.
Une chambre n’a pas besoin d’être réglée exactement comme le salon. Une pièce peu utilisée peut conserver une consigne différente. Un étage qui accumule davantage de chaleur en été peut être ajusté séparément.
Le propriétaire obtient donc trois zones de contrôle plutôt qu’une température unique imposée à l’ensemble de la maison.
Pour une thermopompe triple zone, cette capacité de réglage représente l’une des principales raisons de choisir un système multizone plutôt qu’un appareil unique destiné à conditionner plusieurs pièces indirectement.
Chauffage ou climatisation : une limite à connaître
Le contrôle est individuel, mais les unités intérieures partagent toujours une même unité extérieure.
La documentation Fujitsu précise que les systèmes concernés peuvent assurer le chauffage ou le refroidissement, mais pas les deux simultanément.
Cette nuance est importante lorsque nous expliquons le fonctionnement d’une thermopompe multizone.
Une zone peut avoir sa propre consigne et son propre niveau de demande, mais le système fonctionne globalement dans le même mode.
En plein hiver québécois, les zones demanderont normalement toutes du chauffage. En été, elles auront surtout besoin de climatisation. Dans la plupart des maisons, cette logique correspond très bien à l’utilisation réelle.
Une technologie Inverter adaptée au multizone
La documentation Fujitsu indique également que le système utilise un compresseur entraîné par onduleur, soit une technologie Inverter.
Cette capacité de modulation est particulièrement pertinente lorsqu’un seul groupe extérieur alimente plusieurs zones.
Imaginons le fonctionnement au cours d’une journée : une seule pièce peut demander un ajustement de température le matin; quelques heures plus tard, deux zones peuvent être sollicitées; ensuite, le soleil ou l’occupation d’une pièce modifie encore la charge.
Les besoins du système ne sont donc pas constants.
Le fonctionnement modulant permet au groupe extérieur d’adapter sa production selon la demande plutôt que de traiter toutes les périodes de fonctionnement comme si les trois zones nécessitaient constamment leur capacité maximale.
Jusqu’à 130 % de capacité raccordée : ce que cela signifie réellement
La page consacrée au zonage individuel indique que certaines unités extérieures multizones Fujitsu permettent une capacité de connexion allant jusqu’à 130 %.
Il faut interpréter cette donnée correctement.
Les tableaux du fabricant indiquent également que dépasser 100 % en capacité intérieure combinée n’augmente pas la capacité de production du système extérieur.
Par exemple, raccorder plusieurs unités intérieures dont le total nominal dépasse la capacité nominale du condenseur ne transforme pas ce condenseur en appareil plus performant que sa capacité réelle.
La logique repose plutôt sur la diversité des charges : toutes les pièces n’exigent pas nécessairement leur puissance maximale au même moment.
C’est exactement pourquoi le choix d’une combinaison triple zone exige de considérer le comportement de l’ensemble de la maison.
Plusieurs styles d’unités intérieures sont possibles
Même si le projet photographié à Saint-Simon montre une unité murale Fujitsu AIRSTAGE, le système Aquila présenté par Fujitsu offre d’autres possibilités.
La page 2 du document montre quatre familles d’unités intérieures compatibles selon les configurations :
unités murales, Slim Duct, cassettes compactes et Mid Static Duct.
Cette flexibilité peut être particulièrement utile dans un projet multizone.
Une zone peut être équipée d’un mural comme celui visible au-dessus de la porte à Saint-Simon tandis qu’une autre zone, selon la configuration sélectionnée et les contraintes du bâtiment, peut nécessiter une solution plus discrète ou gainable.
La documentation précise toutefois certaines limites lorsqu’on intègre des unités Mid Static Duct dans les combinaisons. Le nombre total d’unités pouvant être raccordées peut alors être limité selon le nombre d’appareils gainables sélectionnés.
Le climat québécois fait partie de la sélection
Le document Fujitsu sur la série Aquila et Aquila CTEB présente une capacité de chauffage pour climat froid allant jusqu’à -26 °C pour les unités CTEB décrites dans cette documentation.
La page consacrée au zonage indique également, pour ces versions, un fonctionnement en refroidissement jusqu’à 50 °C.
Ces caractéristiques expliquent pourquoi le choix du modèle précis est important lorsqu’un système doit contribuer au chauffage d’une résidence québécoise.
Nous évitons toutefois d’appliquer automatiquement les données d’une famille complète à chaque configuration sans vérifier le modèle concerné.
L’Aquila XLTH du projet de Saint-Simon doit toujours être évalué selon les fiches techniques correspondant exactement aux unités intérieure et extérieure installées.
L’intégration visuelle : un détail qui compte dans une pièce finie
Contrairement à une installation réalisée sur un mur en construction, celle visible à Saint-Simon se trouve dans une pièce déjà aménagée et finie.
Le revêtement mural en carreaux blancs, le cadrage de porte et le plafond existaient déjà. L’objectif était donc d’ajouter le système sans donner l’impression que la thermopompe avait été placée au hasard.
La largeur de l’unité s’intègre bien à celle de la porte située en dessous. Le cache-conduits blanc reste discret. Le boîtier de l’AIRSTAGE reprend également les tons clairs de la pièce.
Ce genre de détail influence beaucoup la perception d’une installation.
Un appareil CVAC demeure un équipement technique, mais il fait aussi partie du décor quotidien de la maison. Lorsque nous pouvons combiner bonne distribution d’air, accessibilité et intégration propre, nous évitons de sacrifier l’un de ces aspects au profit des autres.
La maintenance future doit être pensée dès l’installation
La proximité d’une unité intérieure avec le plafond ou une porte exige également de conserver la possibilité de l’entretenir.
Le panneau frontal et les filtres doivent demeurer accessibles. Un technicien doit pouvoir intervenir sur l’appareil lors d’un futur entretien CVAC ou d’un diagnostic.
Une thermopompe peut être parfaitement installée sur le plan esthétique mais devenir problématique si aucun espace n’a été prévu pour son entretien.
C’est l’une des raisons pour lesquelles nous vérifions toujours l’ensemble de l’environnement avant de fixer définitivement une unité.
Le meilleur emplacement n’est pas nécessairement celui qui cache le plus l’appareil. C’est celui qui permet une bonne circulation d’air, un passage logique des conduites, un drainage approprié, une finition propre et un accès futur raisonnable.
Les erreurs courantes à éviter avec une thermopompe triple zone
Une installation multizone comporte suffisamment de variables pour que certaines erreurs puissent avoir des conséquences pendant de nombreuses années.
Parmi celles que nous cherchons à éviter :
- choisir la capacité des trois unités intérieures uniquement à partir de la superficie;
- installer automatiquement trois têtes identiques;
- confondre une combinaison Fujitsu autorisée avec un dimensionnement thermique;
- placer une unité trop près d’un obstacle qui bloque la circulation d’air;
- négliger l’accès aux filtres et aux composantes;
- créer un trajet de conduites inutilement complexe;
- oublier qu’un système multizone ne peut pas chauffer une zone et en climatiser une autre simultanément;
- supposer que 130 % de capacité raccordée signifie 130 % de capacité réellement produite.
Ces détails sont essentiels lorsqu’un propriétaire compare plusieurs soumissions de thermopompes à Saint-Simon ou dans le Grand Montréal.
Ce que la photo de Saint-Simon montre réellement de notre travail
À première vue, cette image montre simplement une unité Fujitsu au-dessus d’une porte.
Mais elle révèle aussi la logique d’une bonne installation CVAC.
L’espace disponible était limité. L’unité devait s’intégrer avec un revêtement mural fini. Le passage technique devait rester discret. L’appareil devait être assez haut pour libérer la porte sans être installé sans considération pour le plafond. Et son emplacement devait permettre une projection d’air efficace dans la zone.
Multiplier cette réflexion par trois donne une meilleure idée du travail requis pour une thermopompe triple zone Fujitsu Aquila XLTH.
AirGreen : planifier le système avant de simplement installer les appareils
Chez AirGreen, nous réalisons des installations de thermopompes murales, multizones et centrales dans la grande région de Montréal, notamment à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud, ainsi que dans différentes municipalités québécoises comme Saint-Simon.
Dans chaque projet multizone, nous cherchons à comprendre le bâtiment avant de déterminer la disposition finale.
Nous regardons les espaces à desservir, la configuration des murs, le passage possible des conduites, la capacité requise dans chacune des zones, l’emplacement du groupe extérieur et l’accès nécessaire pour le service.
La documentation Fujitsu confirme la grande flexibilité du système AIRSTAGE Aquila : plusieurs capacités extérieures, plusieurs formats d’unités intérieures, jusqu’à cinq zones sur certaines plateformes et de nombreuses combinaisons autorisées.
Cette flexibilité est un avantage, mais elle rend également la conception plus importante.
Plus il existe d’options, plus il faut sélectionner les bonnes.
Un projet triple zone réussi se juge pièce par pièce
Pour un propriétaire qui envisage une thermopompe triple zone, nous recommandons de ne pas se limiter à demander le prix total ou le nombre global de BTU.
Il est plus utile de demander quelle unité sera installée dans chaque zone, pourquoi cet emplacement a été sélectionné, comment les conduites seront acheminées et comment la capacité extérieure sera répartie entre les appareils intérieurs.
Le projet de Saint-Simon en est un bon exemple.
L’unité visible sur la photo a été intégrée dans une zone architecturale très précise, directement au-dessus d’une porte, avec un passage de conduites discret et un dégagement permettant son fonctionnement. Les autres unités du système doivent être pensées avec la même attention, car chacune dessert son propre espace tout en partageant le même groupe extérieur.
C’est ainsi que nous abordons une installation de thermopompe Fujitsu Aquila XLTH triple zone : non pas comme trois appareils séparés, mais comme un seul système dont chaque zone doit contribuer au confort général de la résidence.
