Une tête murale intégrée au-dessus d’un rangement sur mesure : quand chaque centimètre compte dans une installation triple zone
Cette installation d’une thermopompe triple zone MIDEA 28 à McMasterville illustre une situation que nous rencontrons régulièrement sur la Rive-Sud : le meilleur emplacement pour une unité intérieure n’est pas forcément un grand mur complètement vide. Dans une maison déjà aménagée, nous devons composer avec les portes, le mobilier intégré, les ouvertures, les éléments de ventilation existants et la hauteur disponible sous le plafond.

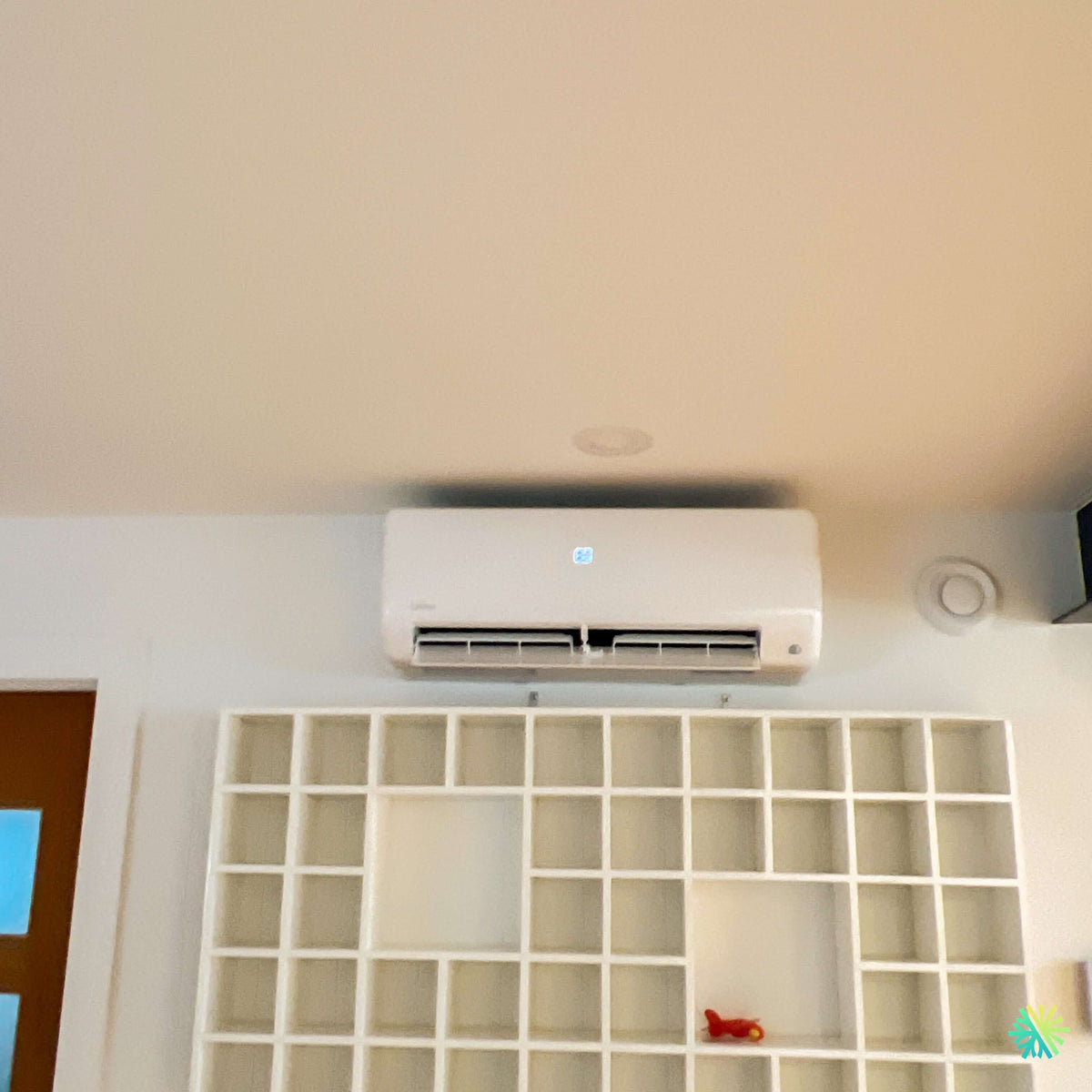

Sur la photo de ce projet, l’unité intérieure Midea est installée dans la partie supérieure du mur, directement au-dessus d’un grand rangement à cases. À gauche se trouve une porte et, à droite de la thermopompe, une grille circulaire déjà présente dans la pièce. L’espace libre était donc très défini. Nous avons utilisé la portion de mur disponible sans empiéter sur le rangement et en conservant une implantation cohérente avec l’aménagement intérieur.
Ce détail est particulièrement important sur une installation CVAC multizone. Dans un système triple zone, trois unités intérieures doivent fonctionner avec un seul groupe extérieur. Chaque tête doit donc être positionnée non seulement pour être esthétique, mais surtout pour distribuer efficacement l’air dans sa propre zone.
Pourquoi une thermopompe triple zone convient bien à ce type de maison
Le principe du système multizone Midea est simple à expliquer, mais beaucoup plus technique à dimensionner correctement : une seule unité extérieure dessert plusieurs unités intérieures. Chaque zone peut ensuite être contrôlée séparément selon le confort recherché dans la pièce. La documentation Midea confirme qu’un système multizone permet de chauffer ou climatiser plusieurs pièces à partir d’un seul groupe extérieur et que les unités intérieures peuvent être réglées individuellement.
Pour un propriétaire de McMasterville, cette configuration permet par exemple de répartir le confort entre :
- une aire de vie principale;
- une chambre ou un étage;
- une troisième pièce dont les besoins sont différents;
- tout en conservant une seule unité extérieure.
Le grand avantage n’est donc pas uniquement de posséder trois têtes murales. Il s’agit surtout de pouvoir traiter des zones qui ne réagissent pas de la même manière à la température extérieure.
Une pièce avec de grandes fenêtres peut accumuler davantage de chaleur en après-midi. Une chambre peut avoir besoin de moins de climatisation durant la journée. Un étage peut naturellement devenir plus chaud que le rez-de-chaussée. Le multizone permet d’adapter la demande à ces différences.
Midea indique également que la gestion indépendante de chaque unité permet de ne chauffer ou climatiser que les espaces utilisés, plutôt que de demander systématiquement le même niveau de confort partout dans la maison.
Un emplacement intérieur choisi autour du mobilier existant
La photographie de notre installation à McMasterville est intéressante parce qu’elle montre très clairement que l’architecture intérieure a influencé le positionnement de l’appareil.
Sous l’unité Midea se trouve un rangement mural imposant composé de nombreuses cases. Cet aménagement occupe pratiquement toute la partie centrale du mur. La zone située au-dessus devenait donc l’emplacement logique à étudier, à condition que les dégagements et la circulation d’air permettent une installation correcte.
Nous avons également dû tenir compte de la proximité du plafond.
Une unité murale absorbe l’air ambiant par sa partie supérieure avant de le traiter puis de le redistribuer par la section inférieure. Il faut donc éviter de la coincer dans un espace où le mouvement de l’air serait inutilement restreint.
Sur la photo finale, l’appareil est installé à une hauteur qui exploite l’espace disponible tout en conservant la façade et les volets de soufflage complètement dégagés.
Le rangement situé sous l’appareil change aussi notre façon de réfléchir à l’entretien
Lorsqu’une thermopompe murale est installée au-dessus d’un meuble ou d’un rangement permanent, il faut penser à ce qui arrivera plusieurs années après l’installation.
Les filtres devront être nettoyés. Une inspection pourra être nécessaire. Un nettoyage approfondi de l’évaporateur ou de la turbine pourra éventuellement être recommandé.
Nous cherchons donc toujours à éviter une implantation où l’appareil serait pratiquement inaccessible.
Dans cette pièce, le rangement reste relativement peu profond par rapport au mur et ne vient pas enfermer le bas de la thermopompe. L’installation conserve ainsi une logique de service beaucoup plus intéressante qu’une tête murale placée au fond d’une niche ou derrière un meuble haut.
C’est un détail que nous expliquons régulièrement lors de nos projets d’installation de thermopompe à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud : l’emplacement doit être bon le jour de l’installation, mais aussi dix ans plus tard lorsqu’un technicien devra intervenir.
Une unité murale Midea conçue pour des configurations intérieures variées
La gamme multizone présentée par Midea comprend plusieurs familles d’unités intérieures, notamment des modèles muraux, des consoles, des unités gainables et différentes cassettes. La brochure décrit une gamme résidentielle particulièrement large, permettant de combiner plusieurs formats en fonction de l’espace à desservir.
Les unités murales All Easy Pro sont notamment disponibles dans plusieurs capacités. La documentation liste des modèles de 6 000, 9 000, 12 000, 18 000, 24 000 et 30 000 BTU dans cette série.
Pour les formats 6 000, 9 000 et 12 000 BTU présentés dans la fiche, les dimensions indiquées sont d’environ 848 mm de largeur, 233 mm de profondeur et 300 mm de hauteur.
Cette compacité peut devenir un réel avantage lorsque nous devons travailler au-dessus d’une porte, entre deux contraintes architecturales ou, comme ici, au-dessus d’un mobilier intégré.
Installer haut ne signifie pas simplement « coller l’appareil au plafond »
Le positionnement d’une tête murale influence directement la diffusion de l’air.
Sur la photo, l’unité est installée près du plafond, ce qui correspond à la logique habituelle d’une thermopompe murale. Nous devons cependant toujours vérifier plusieurs éléments avant de fixer définitivement la plaque de montage :
La circulation de l’air
Le dessus de l’appareil doit pouvoir aspirer suffisamment d’air ambiant.
La direction du soufflage
Les volets doivent pouvoir distribuer l’air vers la partie occupée de la pièce plutôt que vers un obstacle immédiat.
L’accès aux filtres
Le panneau avant doit pouvoir être ouvert pour l’entretien courant.
Le passage des conduites
Les conduites frigorifiques, le câblage et l’évacuation du condensat doivent pouvoir rejoindre l’extérieur selon un trajet techniquement logique.
Les éléments existants du bâtiment
Sur cette installation, une ouverture circulaire est visible à droite de la thermopompe. Nous avons donc conservé une séparation claire entre l’unité Midea et cet élément existant, plutôt que de les superposer ou de compliquer son accès.
Trois zones ne veulent pas dire trois températures complètement indépendantes dans tous les modes
Le multizone est souvent présenté comme un système à contrôle indépendant, ce qui est vrai pour le réglage de température de chaque unité. Il faut toutefois comprendre une nuance importante : les unités intérieures reliées au même groupe extérieur travaillent dans le cadre du fonctionnement général du système.
Nous expliquons donc toujours aux propriétaires qu’une thermopompe triple zone n’équivaut pas à trois thermopompes complètement séparées.
Le grand intérêt est d’adapter la capacité et le débit selon les besoins des zones, tout en bénéficiant d’un seul système extérieur.
La technologie Inverter joue un rôle central dans cette modulation
Midea indique que son système multizone utilise la technologie Inverter pour adapter la capacité en contrôlant le compresseur et les moteurs de ventilation. Lorsque toutes les pièces ne demandent pas simultanément la pleine capacité, le système peut fonctionner à charge partielle.
C’est particulièrement pertinent dans une installation comme celle de McMasterville.
La zone visible sur la photo peut avoir une demande différente des deux autres pièces reliées au même groupe extérieur. Au lieu d’exiger en permanence la pleine capacité de la thermopompe, le système adapte son fonctionnement aux besoins du moment.
Cette modulation contribue aussi à maintenir un confort plus stable qu’un fonctionnement uniquement basé sur des cycles marche-arrêt très courts.
Les BTU des trois unités intérieures doivent être choisis avec méthode
C’est probablement le point le plus important à comprendre avant d’acheter une MIDEA 28 triple zone.
Le nombre inscrit sur une tête murale n’est pas une indication suffisante pour dimensionner le système complet.
Il faut considérer :
- la superficie de chaque zone;
- la hauteur sous plafond;
- la quantité et l’orientation des fenêtres;
- le niveau d’isolation;
- l’exposition au soleil;
- l’étage où se trouve la pièce;
- les communications entre les pièces;
- et surtout la capacité réelle du groupe extérieur.
Midea précise d’ailleurs dans ses règles de combinaison que si la charge totale des unités intérieures dépasse la capacité nominale du groupe extérieur, la capacité disponible pour chaque unité peut diminuer, particulièrement en mode chauffage.
Cette remarque est essentielle.
Une configuration comportant plusieurs grandes têtes ne signifie pas automatiquement que chacune pourra produire sa capacité nominale maximale au même instant.
Ce que Midea publie pour sa configuration Extreme Heat trois zones de référence
Dans la documentation technique fournie, Midea présente une combinaison Extreme Heat trois zones utilisant trois unités intérieures All Easy Pro de 6 000 BTU avec le groupe extérieur MO3HX-H18B-2A.
Cette combinaison porte la référence AHRI 215471457.
Pour cette configuration certifiée, la fiche indique notamment :
- alimentation de 208/230 V, monophasée, 60 Hz;
- capacité publiée de 19 000 BTU/h en climatisation;
- capacité publiée de 20 000 BTU/h en chauffage;
- SEER2 de 25;
- EER2 de 15;
- indice saisonnier de chauffage affiché à 10,4;
- débit d’air extérieur maximal de 2 131 CFM;
- niveau sonore extérieur publié de 62 dB(A).
Ces caractéristiques appartiennent à cette combinaison précise. Elles ne doivent pas être attribuées automatiquement à toutes les configurations vendues sous l’appellation commerciale MIDEA 28.
Chez AirGreen, nous vérifions donc les numéros exacts de modèles intérieurs et extérieurs lorsqu’un propriétaire souhaite connaître les performances ou l’admissibilité d’une installation particulière.
Pourquoi cette distinction est importante pour les subventions
Les programmes d’aide financière associés aux thermopompes au Québec s’appuient généralement sur des équipements et des combinaisons certifiées.
Il ne suffit donc pas de dire : « j’ai une Midea » ou « j’ai une thermopompe triple zone ».
La combinaison réelle doit être identifiée.
La référence AHRI constitue justement l’un des éléments permettant de distinguer une combinaison certifiée d’une autre. Dans la brochure fournie, la configuration trois zones Extreme Heat All Easy Pro 6K × 3 possède la référence 215471457.
Le document ne précise toutefois pas un montant de subvention applicable au projet photographié de McMasterville. Nous évitons donc d’attribuer un montant sans vérifier séparément la combinaison installée et les conditions du programme en vigueur au moment de la demande.
La mise en service est plus complexe sur un triple zone que sur un simple système mural
Une fois les trois unités intérieures installées, chacune doit être reliée au condenseur.
Cela signifie plusieurs circuits frigorifiques et plusieurs raccordements électriques à identifier correctement.
Sur un système multizone, une confusion entre une paire de conduites et le câblage d’une autre zone peut créer une situation complexe au démarrage.
Midea a intégré une fonction appelée SynchroConnect. Selon la brochure, cette technologie permet au système de diagnostiquer l’état des connexions et d’aider à synchroniser les conduites frigorifiques avec les branchements électriques.
Même avec cette assistance technique, nous conservons une méthode rigoureuse sur le chantier :
- identification des circuits;
- raccordement des lignes frigorifiques;
- vérification des connexions;
- test d’étanchéité;
- mise sous vide;
- mise en service;
- test de fonctionnement des différentes zones.
Le propriétaire ne voit pratiquement aucune de ces étapes une fois le projet terminé, mais elles ont une influence directe sur la fiabilité du système.
Ce que cette installation de McMasterville nous apprend sur une vraie conception CVAC multizone
Une belle installation ne se résume pas à cacher les conduites
Sur la photo finale, ce qui retient l’attention est surtout l’intégration de la tête murale dans la pièce.
La thermopompe ne remplace pas le rangement et ne vient pas occuper un mur qui pourrait être utilisé autrement. Elle s’installe dans une zone qui avait peu d’utilité pour le mobilier : l’espace supérieur.
Pour nous, c’est une bonne illustration de ce qu’une installation CVAC bien planifiée doit accomplir.
Nous devons préserver l’usage normal de la pièce tout en choisissant une position qui favorise la distribution de l’air.
Les erreurs que nous évitons lors de ce genre d’installation
Choisir l’emplacement uniquement selon l’esthétique
Une tête peut être visuellement bien placée, mais très mal positionnée pour le débit d’air ou le service.
Poser une unité trop grande pour la zone
Une capacité excessive peut réduire la qualité du contrôle et déséquilibrer la combinaison multizone.
Ignorer l’entretien futur
Une thermopompe située au-dessus d’un meuble complètement inaccessible peut devenir coûteuse à entretenir.
Négliger le drain de condensat
En climatisation, l’unité intérieure produit de l’eau. Le drainage doit être planifié dès le départ et non improvisé une fois l’appareil fixé.
Additionner les BTU sans vérifier le condenseur
Sur une thermopompe triple zone, la capacité totale du système reste liée aux capacités et aux règles de combinaison du groupe extérieur.
Une solution particulièrement pertinente pour McMasterville et la Rive-Sud
Les maisons de McMasterville, comme celles de plusieurs secteurs de Longueuil et de la Rive-Sud, présentent souvent des aménagements intérieurs où les murs entièrement libres sont peu nombreux.
Une solution multizone devient intéressante lorsque plusieurs pièces doivent être traitées sans multiplier les équipements extérieurs.
Le système Midea offre justement une grande variété d’unités intérieures et peut relier plusieurs zones à un seul condenseur. Le fabricant indique que cette architecture réduit l’espace nécessaire à l’extérieur et limite le nombre de groupes extérieurs.
Dans un projet bien conçu, ce gain d’espace extérieur s’accompagne d’un contrôle plus ciblé à l’intérieur.
Notre approche AirGreen : adapter la thermopompe à la maison, et non l’inverse
Cette installation de thermopompe triple zone MIDEA 28 à McMasterville montre exactement pourquoi nous prenons le temps d’étudier chaque emplacement avant l’installation.
Nous avons dû travailler avec un mobilier mural permanent, une porte voisine, une hauteur limitée et un élément existant placé à droite de l’unité. Le résultat final conserve une apparence simple parce que les contraintes ont été prises en compte avant la fixation.
C’est cette même logique que nous appliquons pour nos projets de thermopompes à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud.
Nous cherchons à réunir quatre éléments : un dimensionnement cohérent, une implantation pratique, une installation techniquement rigoureuse et un accès suffisant pour l’entretien CVAC futur.
Avec un système triple zone, cette planification est encore plus importante puisque trois espaces intérieurs dépendent d’un même groupe extérieur.
Dans ce projet à McMasterville, la tête Midea visible au-dessus du rangement représente donc beaucoup plus qu’un simple climatiseur mural fixé au mur. Elle fait partie d’un ensemble multizone conçu pour fournir un confort ciblé tout en respectant l’aménagement réel de la maison.
