Installation d'un échangeur d'air LIFEBREATH RNC5-HEX-TPD à Terrebonne

Le bruit est la première raison pour laquelle un échangeur d'air finit débranché — et ce n'est presque jamais l'appareil qui est en cause

Quand nous demandons à un propriétaire pourquoi son échangeur d'air est éteint, la réponse arrive rarement sous forme technique. Elle ressemble plutôt à ceci : « On l'entendait dans la chambre », « Ça sifflait dans le corridor », « Ça faisait vibrer le plancher du salon ».

Trois plaintes, trois causes physiques complètement différentes, et aucune qui vienne d'un défaut de l'appareil.

Le chantier décrit ici s'est joué entièrement sur cette question. Une maison de Terrebonne, secteur résidentiel des années 2000, où le placard technique avait été réduit au strict minimum par le constructeur pour maximiser la surface habitable du sous-sol. L'appareil devait s'insérer dans une niche fermée, adossée à un mur mitoyen avec une chambre, sous un plafond fini.

Autrement dit : le pire emplacement possible du point de vue acoustique, et impossible à déplacer sans démolir.

Nous y avons installé un LIFEBREATH RNC5-HEX-TPD, un VRC compact à ports supérieurs, et nous avons consacré la moitié de la journée non pas à le poser, mais à faire en sorte qu'on ne l'entende pas.

Les quatre sources de bruit, et comment savoir laquelle vous entendez

Un système de ventilation peut produire quatre types de bruit distincts. Les confondre mène à des interventions inutiles — on remplace un appareil silencieux parce que le bruit vient d'une grille.

1. Le bruit aérodynamique aux grilles

Ce que vous entendez : un sifflement ou un chuintement constant, localisé, qui vient précisément de la bouche au plafond ou au mur.

Cause : l'air circule trop vite à travers une grille trop petite pour le débit qui lui est assigné. C'est de loin la cause la plus fréquente, et la moins souvent diagnostiquée.

2. Le bruit de ventilateur transmis par les conduits

Ce que vous entendez : un ronronnement grave, présent dans plusieurs pièces à la fois, qui change de tonalité quand l'appareil monte en régime.

Cause : le son des moteurs voyage dans la colonne d'air à l'intérieur des conduits et ressort par les grilles. Un conduit rigide en tôle est un excellent conducteur acoustique.

3. La vibration structurale

Ce que vous entendez : une vibration sourde perçue davantage dans le plancher ou le mur que dans l'air, souvent plus forte dans la pièce au-dessus ou à côté de la salle mécanique que dans la salle mécanique elle-même.

Cause : l'appareil est fixé rigidement à la structure. Les vibrations du moteur se transmettent aux solives et aux montants, qui se comportent comme une membrane.

4. Le bruit régénéré par les coudes et les registres

Ce que vous entendez : un bruit intermittent, parfois un léger claquement ou un bruissement, qui apparaît seulement en haut régime.

Cause : un coude serré immédiatement en sortie de caisson, ou un registre d'équilibrage presque fermé, crée de la turbulence. Le bruit naît alors dans le conduit lui-même, en aval de l'appareil.

Sur ce chantier de Terrebonne, les trois premières sources étaient toutes potentiellement en jeu à cause de la niche adossée à une chambre. Nous les avons traitées une par une.

La vitesse d'air aux grilles : le chiffre qui décide de tout

C'est le paramètre le plus déterminant du confort acoustique d'un réseau, et il ne figure sur aucune soumission.

Nos seuils de travail

La démonstration, chiffres à l'appui

Prenons une bouche devant livrer 30 PCM dans une chambre.

Avec une grille ronde de 6 po :

• Aire brute : environ 28,3 po²
• Aire libre réelle (les lames occupent de l'espace) : environ 75 %, soit 21,2 po² = 0,147 pi²
• Vitesse : 30 ÷ 0,147 ≈ 204 pi/min

Résultat : silencieux, même la nuit.

Avec une grille ronde de 4 po, pour le même débit :

• Aire brute : environ 12,6 po²
• Aire libre réelle : environ 9,4 po² = 0,066 pi²
• Vitesse : 30 ÷ 0,066 ≈ 457 pi/min

Résultat : perceptible dans une chambre silencieuse.

Le débit est identique. L'appareil est identique. Seule la grille change — et avec elle, le fait que les occupants gardent ou non le système en marche.

C'est pourquoi nous dimensionnons les grilles à partir du débit assigné à chaque pièce, et non à partir du diamètre du conduit qui y arrive. Une bouche de 6 po alimentée par un conduit de 4 po reste silencieuse; l'inverse ne l'est pas.

Les six mesures appliquées sur ce chantier

1. Un tronçon souple isolé en sortie de caisson. Les premiers pieds de chaque branche sont réalisés en conduit souple isolé plutôt qu'en tôle rigide. Le souple casse la transmission acoustique directe entre le ventilateur et le reste du réseau. C'est la mesure la plus efficace par dollar dépensé.

2. Aucun coude dans les premiers pouces. Nous laissons systématiquement une section droite en sortie de collet avant tout changement de direction. Un coude collé sur le caisson génère de la turbulence exactement là où la pression est maximale.

3. La suspension découplée de la structure. L'appareil est monté sur ses sangles et crochets d'origine, avec isolateurs, sans contact rigide avec les montants de la niche. Un appareil vissé directement dans une ossature de bois transforme le mur en caisse de résonance — et ce mur donnait ici sur une chambre.

4. Les grilles surdimensionnées d'un cran dans les chambres. Le calcul de vitesse ci-dessus a dicté le choix, pièce par pièce.

5. Les registres d'équilibrage déportés. Plutôt que d'étrangler un registre situé juste derrière une grille de chambre — ce qui régénère du bruit directement dans la pièce — nous plaçons les organes de réglage en amont, dans la portion du réseau qui traverse le placard ou le plafond suspendu.

6. La niche traitée, mais pas étanche. Nous avons doublé l'intérieur de la niche d'un matériau absorbant et prévu une porte pleine. En revanche, nous n'avons pas scellé la niche : un espace de service confiné doit pouvoir évacuer la chaleur des moteurs, et un technicien doit pouvoir y accéder.

Le placard technique : ce qu'il faut prévoir avant de refermer le mur

Les dégagements d'entretien, qui ne se négocient pas

Une niche fermée est un excellent choix acoustique et esthétique. Elle devient un piège si elle est conçue sans penser aux dix prochaines années.

Ce que nous exigeons avant de refermer :

• L'ouverture complète de la porte du caisson, sans démonter un conduit. Sur le RNC5-HEX-TPD, la porte frontale donne accès aux filtres et au noyau; si elle bute sur une cloison à mi-course, l'entretien ne se fera pas.
• Le retrait du noyau en ligne droite. Il faut la profondeur nécessaire devant l'appareil pour l'extraire, pas seulement pour ouvrir la porte.
• L'accès visuel aux ports d'équilibrage sur la porte, pour permettre une revalidation des débits sans démontage.
• L'accès à la prise électrique. L'appareil est alimenté par un cordon; la prise doit rester atteignable pour le débranchement avant tout entretien.

Une niche trop juste transforme un entretien de trente minutes en intervention de deux heures. En pratique, elle transforme surtout un entretien régulier en entretien jamais fait.

Les deux drains, et la protection du plancher fini

Le RNC5-HEX-TPD utilise un dégivrage par recirculation à registre. Un registre motorisé referme l'apport extérieur en période de grand froid et fait circuler l'air intérieur à travers le noyau pour le dégeler. La maison n'est pas mise en dépression pendant le cycle — un avantage réel par rapport aux appareils qui coupent simplement le ventilateur d'alimentation.

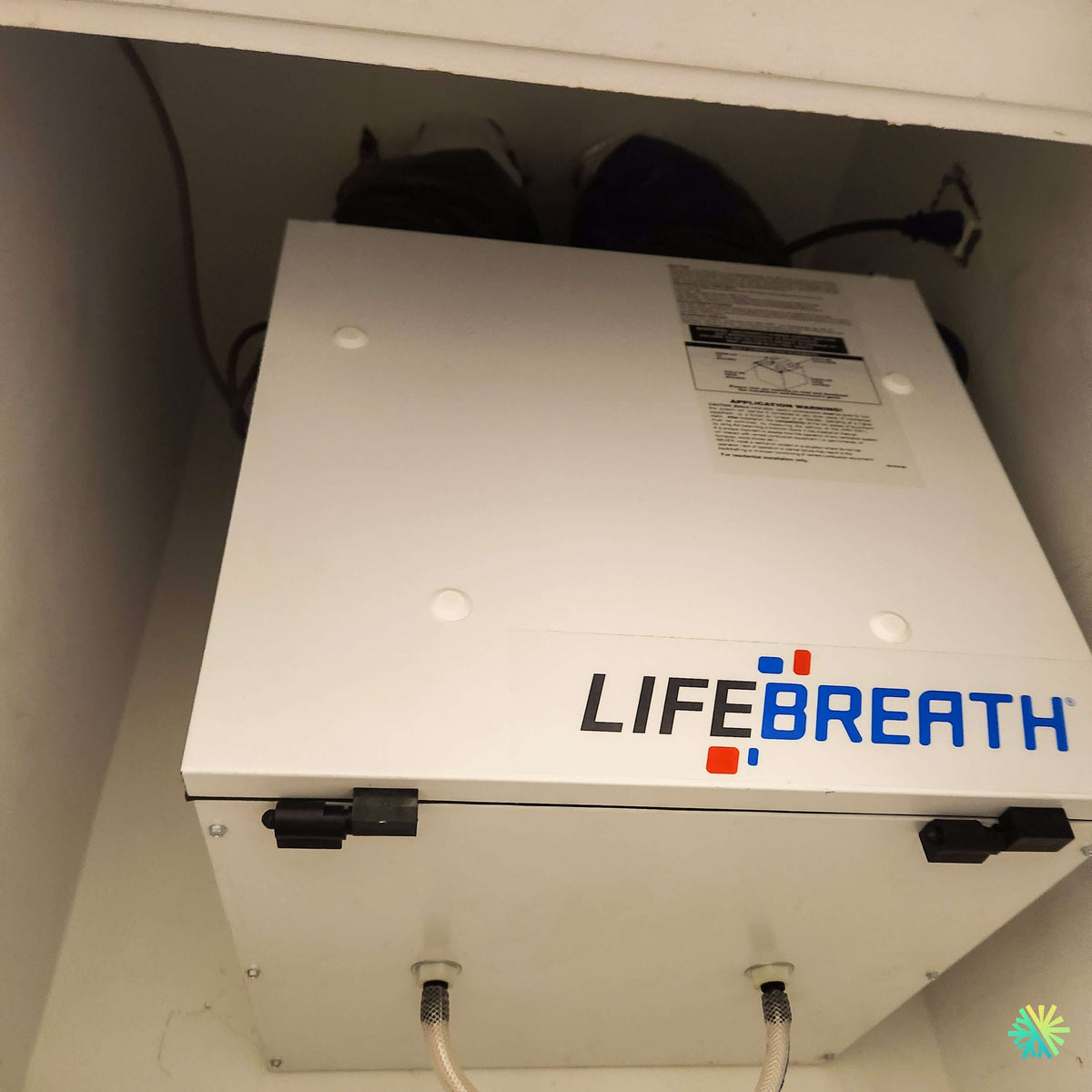

La contrepartie est concrète : cet appareil produit du condensat et exige deux drains raccordés. Sur la photo de l'installation, les deux raccords de drain sont visibles sous le caisson, avec leurs boyaux tressés.

Notre méthode dans un espace fini :

1. Deux siphons distincts, amorcés à la mise en service. Un siphon sec laisse passer l'air et cesse d'évacuer.
2. Une pente continue vers le point de rejet, avec attaches régulières pour éviter les ventres où l'eau stagne.
3. Un bac d'égouttement sous l'appareil. Dès qu'un appareil produisant de l'eau surplombe un plancher fini ou une pièce habitable, une seconde ligne de défense s'impose. Le coût est marginal comparé à la reprise d'un plancher flottant.
4. Le rejet visible. Nous évitons les rejets aveugles dans une cavité; un drain qui coule doit se voir avant de se faire sentir.

Les caractéristiques du LIFEBREATH RNC5-HEX-TPD

Le chiffre à retenir ici est le 36 W en bas régime.

Un échangeur d'air doit fonctionner en continu pour remplir son rôle. À 36 W, le fonctionnement permanent coûte quelques dollars par mois — moins qu'une ampoule laissée allumée en permanence dans une génération précédente d'éclairage. C'est un argument que nous utilisons systématiquement auprès des clients qui hésitent à laisser l'appareil en marche : l'économie réalisée en l'éteignant est négligeable, et le coût en humidité et en qualité d'air ne l'est pas.

La faible consommation a aussi une conséquence acoustique directe : moins de puissance moteur signifie moins d'énergie disponible pour générer du bruit. Un appareil compact bien dimensionné, tournant en continu à bas régime, est structurellement plus silencieux qu'un appareil surdimensionné forcé de cycler à haut régime.

Les erreurs à éviter

1. Choisir la grille en fonction du diamètre du conduit plutôt que du débit. C'est la source numéro un des sifflements.
2. Fixer l'appareil rigidement à l'ossature d'un mur adossé à une chambre. La vibration structurale est la plainte la plus difficile à corriger après coup.
3. Poser un coude immédiatement en sortie de collet. Turbulence, perte de charge et bruit régénéré, en permanence.
4. Étrangler un registre situé juste derrière une grille de chambre. Le réglage se fait alors au prix du confort acoustique.
5. Refermer la niche sans vérifier le dégagement de retrait du noyau. L'entretien devient théorique.
6. Omettre le bac d'égouttement au-dessus d'un plancher fini.
7. Éteindre l'appareil pour économiser. À 36 W, il n'y a rien à économiser.

L'entretien

• Aux 3 mois — lavage des filtres des deux flux. Ils sont lavables, ce qui supprime un coût récurrent, à condition qu'on le fasse.
• Aux 6 mois — retrait et nettoyage du noyau à contre-courant, vérification des deux siphons et de leur amorçage, inspection du bac d'égouttement, contrôle du registre de dégivrage.
• Annuellement — dégagement des capots extérieurs, inspection du pare-vapeur des conduits extérieurs, revalidation des débits aux ports de porte.

Une remarque propre aux installations en niche fermée : nous recommandons de garder la porte de la niche ouverte pendant la demi-heure qui suit un entretien, le temps que l'appareil retrouve son régime et que le technicien confirme l'absence de bruit nouveau. Un noyau mal réinséré ou un filtre mal aligné se manifeste d'abord acoustiquement.

Conformité et programmes

Pour les habitations neuves visées par le Code de construction du Québec, la ventilation mécanique équilibrée est exigée, et elle constitue une condition du programme Novoclimat. Pour une maison existante, le remplacement ou la correction d'un échangeur d'air ne relève généralement pas d'un programme de subvention — ceux-ci ciblent d'abord l'isolation, l'étanchéité et les thermopompes. Nous validons l'ordre des interventions avec le client lorsqu'un projet plus large est envisagé, parce que la séquence conditionne l'admissibilité aux programmes en vigueur.

Pour votre projet à Terrebonne ou ailleurs sur la Rive-Nord

Chez AirGreen, nous traitons le bruit comme un critère de conception, pas comme une conséquence à subir. Cela veut dire : dimensionner les grilles selon le débit réel de chaque pièce, découpler l'appareil de la structure, éviter les coudes en sortie de caisson, déporter les organes de réglage, et vérifier le résultat à l'oreille dans chaque pièce avant de quitter les lieux.

Si votre échangeur d'air est actuellement éteint parce qu'il vous dérangeait, il y a de bonnes chances que la cause soit corrigeable sans remplacer l'appareil. C'est l'une des interventions les plus satisfaisantes que nous réalisons.

Nous effectuons des installations CVAC — échangeurs d'air, thermopompes murales et centrales, climatiseurs et systèmes de chauffage — à Terrebonne, à Lachenaie, à La Plaine, à Mascouche, partout sur la Rive-Nord, ainsi qu'à Montréal, à Laval, à Longueuil et sur la Rive-Sud. Licence RBQ # 5645-9605-01.

Pour faire évaluer votre installation ou obtenir une soumission pour un échangeur d'air LIFEBREATH, joignez-nous au (514) 316-2973 ou à sales@airgreen.ca.
