Un VRC de 231 pi³/min suspendu aux solives d'un local technique non chauffé : le chantier qui change les règles habituelles
À Hinchinbrooke, la maison ne posait pas de problème de dimensionnement. Elle posait un problème d'emplacement. Le seul volume disponible pour recevoir un échangeur d'air central se trouvait dans un local technique à charpente apparente, adossé à une pièce finie, sans isolation continue au périmètre et sans garantie que la température ambiante y reste au-dessus du point de congélation pendant une vague de froid de février en Montérégie.
Placer un VRC dans un tel espace n'est ni interdit ni exceptionnel. C'est simplement une installation où quatre décisions techniques — la suspension, l'isolation des conduits, la protection du drainage et le choix du mode de dégivrage — cessent d'être des détails d'exécution pour devenir la condition de survie du système. Chez AirGreen, nous abordons ce type de local exactement comme nous abordons un entretoit de bungalow à Repentigny ou un vide technique de condo à Griffintown : en supposant que la pièce va geler, puis en construisant pour que ça n'ait aucune conséquence.
Le dimensionnement : pourquoi 231 pi³/min et pas 150
Le V230H75RT couvre une plage de 65 à 231 pi³/min à 0,2 po c.e., et conserve 65 à 225 pi³/min à 0,4 po c.e. — une chute d'à peine 6 pi³/min sous une résistance doublée. Ce comportement compte davantage que le chiffre maximal affiché.
Dans un réseau tiré sur de longues distances, avec du conduit flexible isolé et plusieurs coudes, la pression statique réelle grimpe vite au-delà des 0,2 po c.e. de référence. Un appareil dont la courbe s'effondre entre 0,2 et 0,4 po c.e. livre, une fois installé, un débit très inférieur à ce que la fiche laissait espérer. C'est l'écart le plus fréquent entre un VRC sur papier et un VRC dans une maison.
Une précision sur les BTU
Les propriétaires nous demandent souvent la puissance en BTU de leur échangeur d'air. La question est légitime mais ne s'applique pas : un VRC ne produit pas de chaleur. Il transfère la chaleur de l'air sortant vers l'air entrant à travers un noyau. Sa performance se lit donc en pi³/min (le volume traité) et en efficacité de récupération sensible (SRE) — jamais en BTU. Un appareil qui afficherait une puissance en BTU serait un préchauffeur électrique de conduit, un accessoire distinct dont nous reparlons plus bas.
Les données du V230H75RT que nous avons validées
| Paramètre | Valeur |
|---|---|
| Débit | 65 à 231 pi³/min à 0,2 po c.e. ; 65 à 225 pi³/min à 0,4 po c.e. |
| SRE à 0 °C | 78 % (à 66 pi³/min) |
| SRE à −25 °C | 67 % (à 81 pi³/min) |
| ASE à 0 °C | 82 % (à 65 pi³/min) |
| Raccords | 4 × 6 po ronds, sur le dessus |
| Gabarit | 21,7 po H × 24,8 po L × 21 po P |
| Poids | 47 lb (21,3 kg) |
| Moteurs | PMSM ECM, deux ventilateurs à commutation électronique |
| Dégivrage | Par recirculation, avec volet motorisé |
| Filtration | MERV 8 d'origine |
| Homologations | ENERGY STAR®, HVI certifié, cUL/UL |
| Garantie | Noyau 10 ans, pièces 5 ans |
Le 67 % de SRE à −25 °C est la donnée qui justifie l'appareil dans ce secteur. Le Haut-Saint-Laurent, malgré sa latitude méridionale, encaisse des nuits sous les −25 °C chaque hiver. Un VRC qui conserve les deux tiers de sa récupération à cette température évite de transformer la ventilation obligatoire en poste de chauffage additionnel.
Le dégivrage par recirculation : la raison technique du choix
Deux stratégies existent pour empêcher le noyau de givrer. Elles ne se valent pas selon le contexte.
Le dégivrage par évacuation arrête temporairement l'admission d'air extérieur et laisse l'air intérieur traverser le noyau pour le dégeler. Simple, économique — mais il crée une dépression dans la maison pendant chaque cycle.
Le dégivrage par recirculation, retenu ici, referme un volet motorisé et fait circuler l'air intérieur en boucle dans l'appareil. La maison reste en équilibre de pression pendant tout le cycle.
Cette différence devient déterminante dès qu'un appareil à combustion partage le volume habitable : poêle à bois, foyer, chauffe-eau à évent naturel. Une dépression répétée pendant les périodes les plus froides de l'hiver est précisément la condition qui favorise un refoulement de gaz de combustion. En zone rurale du Haut-Saint-Laurent, où le chauffage d'appoint au bois reste courant, nous privilégions systématiquement la recirculation.

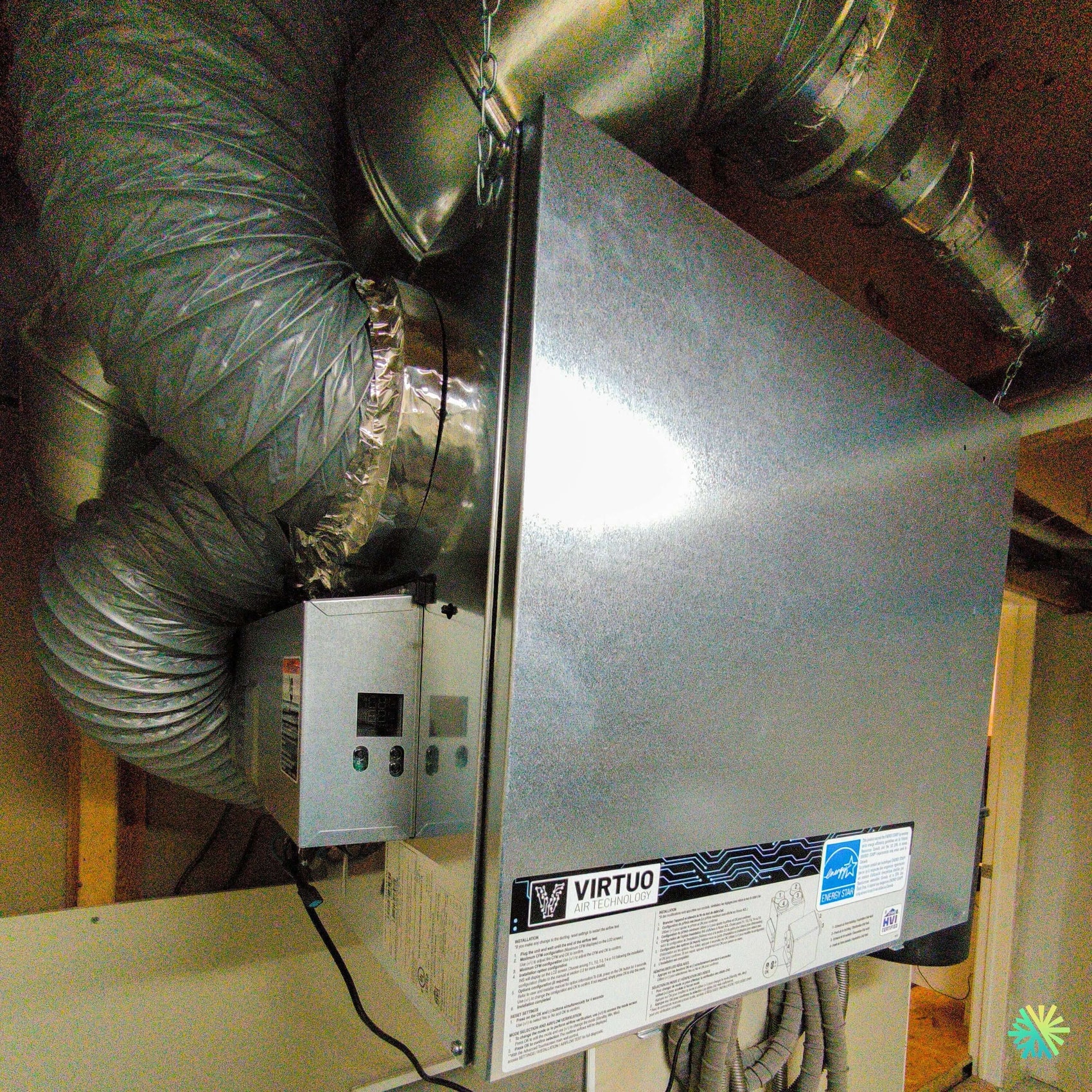

La suspension : découpler avant tout
L'appareil, chargé, avoisine les 50 lb. Il est suspendu aux solives par chaînes aux quatre points d'ancrage prévus par le fabricant, avec crochets à œil vissés dans le bois massif — jamais dans un lattis, jamais dans une membrure d'ingénierie sans validation.
La longueur des chaînes a été ajustée pour que le caisson soit parfaitement d'aplomb dans les deux axes. Sur un appareil à dégivrage par recirculation, ce niveau conditionne le bon écoulement du condensat vers les sorties de drainage prévues, et non vers le fond du caisson.
Le découplage par chaîne remplit une seconde fonction, moins évidente : à 231 pi³/min, deux moteurs ECM tournant en continu génèrent une vibration structurelle faible mais permanente. Fixée rigidement à une solive de plancher, cette vibration se transmet dans la pièce du dessus et se traduit par un bourdonnement que le propriétaire finit par régler en coupant l'appareil.
Les conduits : l'isolation n'est pas optionnelle ici
Le réseau visible combine du conduit flexible isolé de 6 po et du conduit rigide galvanisé. Ce choix mixte est délibéré :
- Conduit rigide sur les sections droites et les tronçons principaux, pour minimiser la perte de charge.
- Conduit flexible isolé sur les raccordements et les changements de direction proches de l'appareil, pour absorber le bruit de ventilateur et éviter les coudes serrés en tôle.
Dans un local technique non chauffé, les quatre conduits doivent être isolés, pas seulement les deux qui vont à l'extérieur. C'est la nuance que nous corrigeons le plus souvent sur des reprises de chantier. Le conduit d'air frais distribué transporte de l'air à 5 ou 8 °C en janvier ; s'il traverse un local à 2 °C sans pare-vapeur continu, il condense sur sa paroi extérieure et l'eau tombe sur le plafond de la pièce en dessous.
Le scellement, dans l'ordre
- Emmancher le conduit flexible sur le collet rigide sur au moins 2 po.
- Serrer un collier métallique, pas un attache-câble de plastique seul.
- Sceller le joint au ruban d'aluminium homologué ou à la colle à conduit.
- Ramener l'isolant et le pare-vapeur par-dessus le joint, puis sceller le pare-vapeur séparément.
L'étape 4 est celle qu'on saute. C'est aussi celle qui détermine si le conduit condense ou non.
Le drainage dans un local pouvant geler
Le V230H75RT évacue son condensat par deux sorties réunies vers un renvoi commun. Dans un local dont la température n'est pas garantie, trois mesures s'ajoutent au montage standard :
- Siphon amorcé sur chaque sortie, sans lequel la dépression du ventilateur d'évacuation aspire l'air par le drain.
- Pente continue et courte jusqu'au renvoi. Chaque pied de tube horizontal dans une zone froide est un point de gel potentiel.
- Isolation du tube de drainage sur toute la portion exposée, ou passage du tube dans le volume chauffé le plus tôt possible.
Un drain gelé en janvier ne se manifeste pas par une alarme. Il se manifeste par de l'eau qui déborde du caisson et qui apparaît, deux semaines plus tard, en tache au plafond.
Le boîtier de contrôle et l'équilibrage automatique
Le boîtier métallique à écran ACL et boutons de navigation, fixé au flanc de l'appareil, donne accès aux fonctions de la plateforme Virtuo Air Technology : sélection du mode de ventilation, réglage du débit maximal et minimal, lancement du test de débit et lecture des diagnostics.
C'est ce test qui remplace l'équilibrage manuel au manomètre. L'appareil mesure électroniquement le débit réel de chaque ventilateur dans le réseau tel qu'il est construit, puis ajuste les moteurs PMSM ECM jusqu'à ce que l'air introduit égale l'air évacué. Deux règles encadrent son usage :
- Le test se lance après le raccordement complet des conduits et l'installation des capots extérieurs.
- Toute modification ultérieure du réseau — ajout d'une bouche, changement d'un capot, remplacement d'un filtre par un modèle plus restrictif — exige de relancer le test.
Faut-il un préchauffeur électrique de conduit
Sur certains chantiers, nous ajoutons un préchauffeur électrique en amont de l'admission d'air frais. Les modèles courants de la gamme vänEE vont de 1 kW à 2 000 W (220 V, 6 po de diamètre, consigne ajustable de 0 à 40 °C).
Cet accessoire se justifie quand le VRC dessert une maison très étanche avec appareil à combustion, ou quand la distribution d'air frais débouche directement dans une pièce de vie plutôt que dans le retour d'un système central. Il ne se justifie pas comme correctif à un appareil sous-dimensionné ou à un réseau mal isolé — c'est alors un radiateur qui masque un défaut d'installation, aux frais du propriétaire, tous les hivers.
Le calendrier d'entretien remis au propriétaire
Aux 3 mois — Sortir les filtres MERV 8, les nettoyer ou les remplacer. Un filtre chargé augmente la pression statique, fausse l'équilibrage établi lors du test et fait travailler les moteurs davantage.
Chaque automne — Extraire le noyau, l'aspirer, le rincer à l'eau tiède savonneuse. Vérifier que le volet de dégivrage pivote librement : sur un appareil à recirculation, un volet grippé neutralise toute la protection contre le givre.
Deux fois l'an — Inspecter les capots extérieurs. En milieu agricole, la poussière de récolte et les insectes obstruent les grillages plus vite qu'en ville.
Chaque hiver — Confirmer que les drains coulent. Un simple verre d'eau versé dans le bac le vérifie en dix secondes.
Aide financière : ce que nous vérifions plutôt que ce que nous promettons
Au Québec, l'installation d'un échangeur d'air seul ne constitue généralement pas une mesure subventionnée en tant que telle. Les programmes provinciaux d'efficacité énergétique évaluent la maison globalement et orientent l'aide vers l'isolation et l'étanchéité; la ventilation mécanique y est traitée comme une exigence de qualité de l'air accompagnant ces travaux plutôt que comme une mesure admissible autonome. Les critères et les montants sont révisés d'année en année. Nous validons donc l'admissibilité au moment de la soumission, dossier par dossier, plutôt que d'annoncer un montant qui pourrait ne plus exister à la signature.
Ce que ce chantier de Hinchinbrooke apporte aux propriétaires de la région
Un VRC installé dans un local technique non chauffé n'est pas un compromis, à condition que le montage en tienne compte dès la conception : conduits isolés sur les quatre parcours, drainage court et siphonné, suspension découplée, et dégivrage par recirculation pour ne jamais mettre la maison en dépression pendant les cycles de froid.
Le vänEE AI Series V230H75RT apportait ici la combinaison recherchée — 231 pi³/min, 78 % de SRE à 0 °C, 67 % à −25 °C, ports supérieurs de 6 po, moteurs ECM et auto-équilibrage électronique. Sur une maison plus compacte, notre recommandation aurait porté sur un appareil de 150 pi³/min; sur un plex de Verdun ou une nouvelle construction de Blainville, le calcul repartirait des volumes et du nombre de pièces.
Chez AirGreen, nous réalisons ce type d'installation CVAC et d'entretien CVAC à Montréal, Laval, Longueuil, sur la Rive-Nord, sur la Rive-Sud et jusque dans les municipalités rurales du Haut-Saint-Laurent. La méthode ne change pas avec le code postal : mesurer, dimensionner, monter proprement, équilibrer, documenter.
