L'échangeur d'air qui se règle lui-même : ce que ça change concrètement sur un chantier
Pendant trente ans, la mise en service d'un échangeur d'air s'est déroulée de la même façon. L'installateur branche un manomètre sur les prises de pression du caisson, lit deux valeurs, ouvre ou ferme des volets mécaniques sur les collets, relit, réajuste, recommence. L'opération prend entre trente et quarante-cinq minutes quand elle est faite sérieusement.
Et c'est précisément là que réside le problème : elle n'est pas toujours faite sérieusement. Nous reprenons régulièrement des installations de la Rive-Sud où les volets sont restés dans leur position de sortie d'usine, où aucun rapport n'a été remis, et où l'appareil pousse depuis six ans 30 % d'air de plus qu'il n'en extrait.

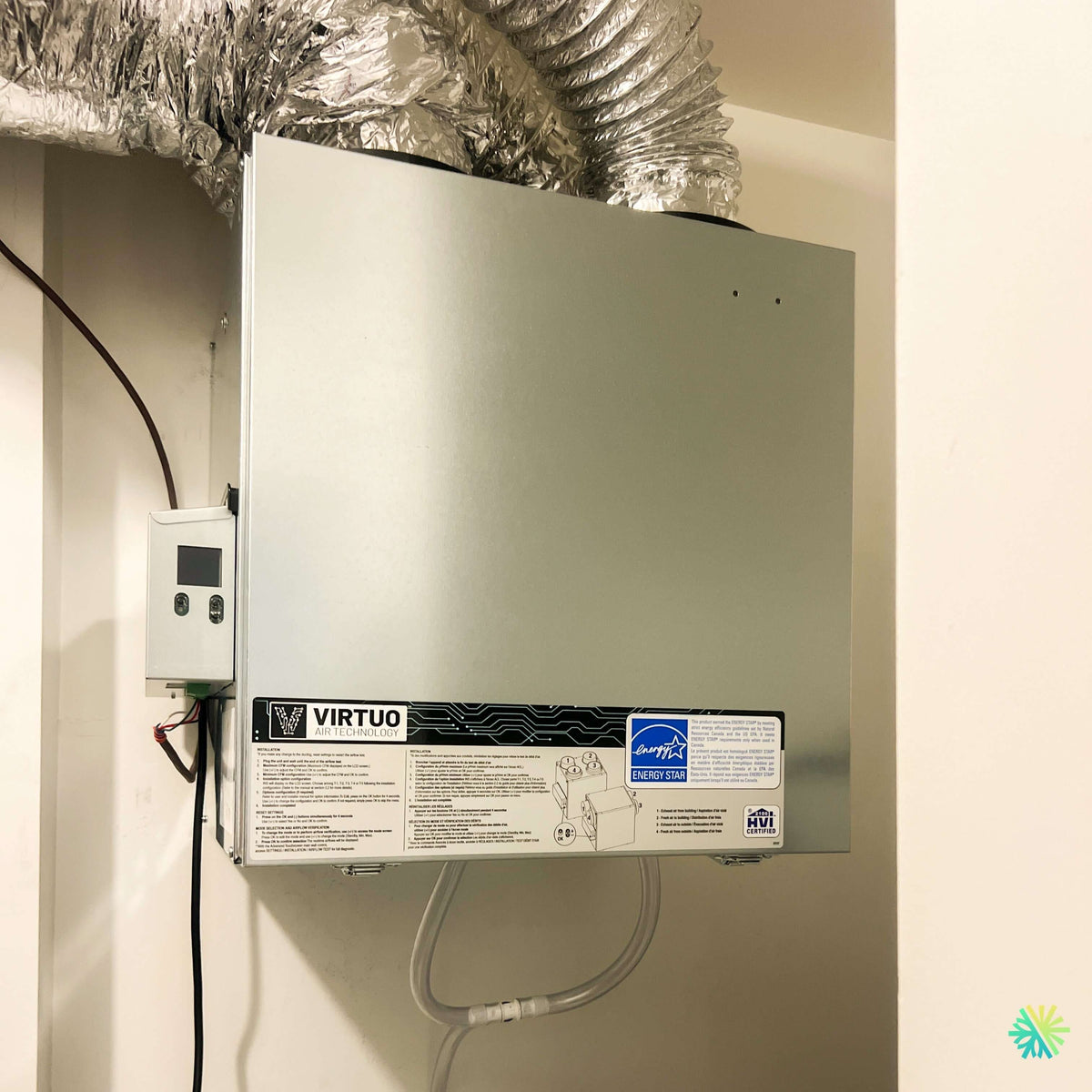

L'appareil installé sur ce chantier de Mercier appartient à une génération qui déplace ce problème : le Venmar AVS Série N A130H65RT, doté de la plateforme Virtuo Air Technology.
Ce que fait réellement l'électronique embarquée
Sur le flanc gauche du caisson, un module de contrôle avec écran ACL et deux boutons. Ce n'est pas un afficheur décoratif : c'est l'interface d'un dispositif électronique de mesure de débit intégré à l'appareil.
Le test de débit à la mise sous tension
Dès le branchement, l'appareil lance automatiquement un test de débit. Il mesure la résistance réelle du réseau auquel il vient d'être raccordé — chaque coude, chaque mètre de flexible, chaque grille — et établit le débit maximal qu'il peut atteindre dans cette configuration précise.
C'est un renversement complet de la logique traditionnelle. Au lieu de calculer la pression statique à l'avance et d'espérer que le réseau se comporte comme prévu, l'appareil constate le réseau tel qu'il est et adapte ses moteurs en conséquence.
L'instruction imprimée sur le caisson est d'ailleurs sans ambiguïté : toute modification apportée aux conduits après coup exige de relancer le test. Ajouter une grille, rallonger une branche, remplacer un capuchon extérieur — chacun de ces gestes modifie la résistance du réseau, et l'appareil doit le réapprendre.
Les six étapes de configuration
La séquence imprimée à même la façade tient en six points, et nous les suivons dans l'ordre :
- Branchement, puis attente de la fin du test de débit automatique.
- Configuration du débit maximal, ajusté au bouton (+/-) et confirmé par OK.
- Configuration du débit minimal, selon la même méthode.
-
Choix de l'option d'installation : l'écran affiche
INS, et l'on sélectionne parmi T1, T2, T3, T4 ou T5 selon la façon dont l'appareil est raccordé au bâtiment. - Configuration des options additionnelles, si le projet l'exige.
- Installation complétée.
Ce point 4 mérite qu'on s'y arrête. Les cinq configurations correspondent à des modes de raccordement distincts — appareil totalement indépendant, raccordé au retour d'un système central, en interverrouillage avec la soufflante, et ainsi de suite. Choisir la mauvaise configuration ne provoque pas de panne visible : l'appareil fonctionne, il fonctionne simplement mal, et personne ne s'en aperçoit avant des années.
Les volets de balancement motorisés
L'appareil intègre ses volets de balancement, pilotés électroniquement plutôt que réglés à la main. Le résultat n'est pas seulement un gain de temps à l'installation : c'est un équilibre qui se maintient dans le temps.
Un volet mécanique bien réglé en 2020 reste réglé pour la position dans laquelle il a été laissé. Il ne compense pas l'encrassement progressif du noyau, ni un filtre qui se charge, ni une grille extérieure partiellement obstruée par la neige. L'électronique, elle, mesure en continu et ajuste.
Ce que la technologie ne remplace pas
Nous serions malhonnêtes de laisser croire que l'auto-balancement dispense de tout. Trois choses restent entièrement entre les mains de l'installateur, et l'appareil ne les corrigera jamais :
- Le tracé des conduits. Un appareil qui se balance dans un réseau étranglé se balancera à un débit faible. Il fera correctement ce qu'on lui demande, mais la maison sera sous-ventilée.
- Le choix du débit de consigne. L'appareil ne connaît pas le nombre de chambres ni le nombre d'occupants. C'est nous qui entrons la valeur.
- La configuration T1 à T5. Aucun automatisme ne devine comment l'appareil est raccordé au reste du bâtiment.
L'électronique élimine l'erreur d'exécution. Elle n'élimine pas l'erreur de conception.
Le reste de l'installation à Mercier
Les moteurs PMSM ECM : le vrai gain énergétique
L'appareil fonctionne sur des moteurs PMSM ECM — à aimants permanents, commutés électroniquement. La différence avec un moteur PSC traditionnel est substantielle.
Un moteur PSC possède deux ou trois vitesses fixes. Pour obtenir un débit intermédiaire, il faut l'étrangler mécaniquement, ce qui gaspille de l'énergie. Un moteur ECM module sa vitesse en continu et ne consomme que ce que le débit demandé exige.
Concrètement : 110 W pour cet appareil, avec un débit ajustable en continu. À titre de comparaison, plusieurs appareils de capacité équivalente à moteur PSC consomment 140 à 160 W en haute vitesse, sans possibilité de moduler entre les paliers.
Sur un appareil qui tourne en permanence toute l'année, l'écart s'accumule.
Un débit sélectionnable de 35 à 130 pi³/min
Voici la conséquence la plus utile de cette architecture pour le propriétaire : on choisit le débit au chiffre près.
Sur un appareil classique, on choisit une vitesse — basse, haute, ou l'un de trois paliers — et le débit qui en résulte dépend du réseau. Ici, on entre la valeur voulue en pi³/min, et l'électronique ajuste les moteurs pour l'atteindre et la maintenir.
Pour cette résidence de Mercier, cela nous a permis de fixer une consigne correspondant au besoin réel de ventilation continue de la maison, sans arrondir vers le haut « au cas où ». Un échangeur d'air qui tourne à 65 pi³/min plutôt qu'à 95 par défaut, c'est de l'air conditionné qu'on ne rejette pas dehors inutilement.
La filtration : MERV 8 de série, et une porte ouverte vers plus
Point important, et il va à l'encontre de ce que nous conseillons sur les appareils d'ancienne génération.
Beaucoup d'échangeurs d'air utilisent un filtre en mousse dont le seul rôle est de protéger le noyau des débris. Sur ceux-là, installer un filtre plus dense est une mauvaise idée : on ajoute de la résistance à un appareil qui n'a aucun moyen de compenser, et le débit s'effondre.
La Série N est conçue autrement. Elle reçoit un filtre MERV 8 lavable de série, et accepte des médias MERV 13 ou HEPA en option. La raison est directement liée à ce qui précède : les moteurs ECM et la mesure de débit intégrée permettent à l'appareil de compenser la résistance ajoutée par un filtre plus dense pour maintenir le débit de consigne.
Pour un ménage sensible aux pollens ou aux particules fines, c'est un argument concret. Pour tout le monde, c'est la démonstration que filtration et débit ne sont plus un compromis à arbitrer.
Le dégivrage Homeshield
Le dégivrage se fait par recirculation, selon le système Homeshield de Venmar. L'appareil ferme l'admission extérieure et fait circuler l'air intérieur à travers le noyau pour en retirer le givre.
L'intérêt principal, en hiver québécois : le procédé ne met pas le bâtiment en dépression pendant le cycle. Sur une maison équipée d'un foyer ou d'un appareil à combustion, un dégivrage qui aspire de l'air par la cheminée n'est pas un désagrément, c'est un risque.
Les données techniques
| Paramètre | Valeur |
|---|---|
| Débit nominal | 131 pi³/min |
| Plage de débit sélectionnable | 35 à 130 pi³/min |
| Efficacité de récupération sensible (SRE) à 0 °C | 68 % à 64 pi³/min |
| SRE à -25 °C | 60 % |
| Consommation | 110 W |
| Alimentation | 120 V, 60 Hz, 2,4 A |
| Moteurs | PMSM ECM |
| Dimensions | 21 po × 21 1/2 po × 16 1/8 po |
| Noyau | Polypropylène à flux croisés, 12 × 12 × 9 po |
| Collets | 5 po, sortie par le dessus |
| Dégivrage | Recirculation Homeshield |
| Filtration | MERV 8 lavable (MERV 13 ou HEPA en option) |
| Niveau sonore | 60,1 dBA à 64 pi³/min |
| Caisson | Acier galvanisé, isolation en polystyrène moulé |
| Certifications | HVI, cUL |
| Garantie | Noyau à vie, moteur 5 ans, pièces 5 ans |
Le niveau sonore mérite une note. 60,1 dBA au débit de croisière est une valeur mesurée en laboratoire, à proximité immédiate de l'appareil. Dans une pièce fermée, derrière une porte, le ressenti est tout autre. Mais le chiffre reste utile pour comparer deux modèles entre eux — à condition de comparer au même débit, ce que les fiches commerciales omettent souvent de préciser.
La suspension et l'emplacement
L'appareil est installé en hauteur, dans un renfoncement mural, à l'écart des pièces de vie. Le caisson accepte deux méthodes de fixation : suspension par chaînes, fournies avec l'appareil, ou supports muraux.
Le choix dépend de la structure disponible. Dans un renfoncement où les montants sont accessibles et repérables, le support mural offre une assise stable et libère l'espace au-dessus pour le passage des conduits. Là où le plafond est ouvert et la charpente accessible, la suspension par chaînes découple mieux les vibrations.
Dans les deux cas, la règle ne change pas : l'ancrage se prend dans la charpente, jamais dans le gypse seul. Un appareil de ce format qui se décroche entraîne les conduits, le drain et le module de contrôle avec lui.
Le dégagement frontal a été validé avant la pose. La porte doit s'ouvrir en entier pour extraire le noyau et le filtre, et le module de contrôle latéral doit rester lisible et accessible sans démonter quoi que ce soit.
Le drainage du condensat
La ligne de drain part du bas du caisson, forme une boucle visible sous l'appareil, puis rejoint le point d'évacuation par un raccord intermédiaire.
Cette boucle n'est pas un surplus de tuyau mal coupé. C'est le piège qui empêche l'air de circuler par la conduite de drainage. Sans lui, la conduite devient un chemin d'air parasite qui fausse les mesures de l'appareil — et sur une plateforme qui s'auto-balance à partir de ces mesures, l'effet est doublement pénalisant.
Les conduits flexibles isolés
Les raccordements vers l'extérieur se font en flexible isolé à pare-vapeur, avec des courbes larges et des colliers serrés au niveau des collets.
Sur un appareil à mesure de débit intégrée, la qualité de la pose des conduits devient directement lisible : le test de débit affichera un maximum plus bas si le réseau est mal fait. C'est, d'une certaine manière, un contrôle de qualité intégré — l'appareil dit à l'installateur ce que vaut son propre travail.
Décoder la référence A130H65RT
La nomenclature Venmar est descriptive, et elle vaut la peine d'être lue :
- A — la famille de produits
- 130 — le débit nominal, en pieds cubes par minute
- H — HRV, récupérateur de chaleur (un E désignerait un récupérateur d'énergie, qui transfère aussi l'humidité)
- 65 — la classe d'efficacité de récupération sensible
- T — la position des collets, ici sur le dessus (un S indiquerait des raccordements latéraux)
Deux appareils dont les références ne diffèrent que par la dernière lettre ont exactement les mêmes performances. Ils ne s'installent simplement pas dans le même espace. Choisir la mauvaise lettre, c'est se retrouver avec des conduits qui partent du mauvais côté dans un local trop étroit.
Les erreurs que nous voyons sur ces appareils
- Ne pas relancer le test de débit après une modification des conduits. L'appareil continue de viser un débit calculé pour un réseau qui n'existe plus.
- Se tromper de configuration T1 à T5. Aucun symptôme immédiat, un fonctionnement durablement inadéquat.
- Croire que l'auto-balancement dispense d'un réseau bien conçu. Il ne fait qu'exécuter correctement ce qu'on lui donne comme conditions.
- Régler un débit maximal par excès de prudence. On ventile trop, on chauffe l'extérieur, et on assèche l'air en janvier.
- Négliger le module de contrôle à l'emplacement. S'il devient illisible ou inaccessible derrière un conduit, on perd tout le bénéfice du diagnostic intégré.
L'entretien
- Aux trois mois : retrait et lavage du filtre MERV 8, ou remplacement si un média MERV 13 ou HEPA a été retenu.
- Une fois l'an, à l'automne : extraction du noyau en polypropylène, trempage en eau savonneuse douce, rinçage abondant et séchage complet.
- Après tout redoux : inspection des prises extérieures, où le givre se reforme facilement.
- Après toute modification aux conduits : relance du test de débit. C'est la consigne la plus importante et la plus souvent oubliée.
Aide financière : ce qu'il faut valider
Un échangeur d'air installé seul n'ouvre généralement pas droit à une aide financière directe au Québec. La ventilation mécanique est en revanche prise en compte dans l'évaluation d'un projet Rénoclimat, quand elle accompagne des travaux d'isolation ou d'étanchéité de l'enveloppe. Les paramètres de ces programmes changent périodiquement : nous recommandons de faire confirmer l'admissibilité avant d'inscrire une somme au budget.
Nos chantiers en Montérégie
Nous intervenons dans l'ensemble de la MRC de Roussillon, du Haut-Saint-Laurent et de l'agglomération de Longueuil :
- Châteauguay : remplacement d'un appareil à volets manuels par une plateforme à balancement électronique, sur un réseau existant conservé.
- Sainte-Martine : mise à niveau d'un réseau de conduits dont la résistance limitait le débit maximal atteignable par l'appareil neuf.
- Léry : reprise complète d'une configuration d'installation mal sélectionnée à la mise en service initiale.
- Saint-Isidore : ajout d'un média MERV 13 sur une plateforme à moteurs ECM, avec vérification du débit après changement.
