Installation d'une thermopompe 2-têtes GREE FreeMatch R32 (GWHD(42)ND6MO) sur toit plat à Rivière-des-Prairies–Pointe-aux-Trembles, Montréal

Deux têtes sur un compresseur de 42 000 BTU/h : ce que le calcul dit, et ce que la règle du pouce ne dira jamais

Le client nous a appelés avec deux soumissions en main et une question précise : pourquoi un entrepreneur proposait un bizone de 24 000 BTU/h et l'autre un bizone de 36 000 BTU/h pour exactement la même maison de Pointe-aux-Trembles. Les deux avaient visité. Les deux avaient mesuré la superficie. Un seul avait ouvert les fenêtres, regardé l'orientation, compté les portes fermées la nuit et demandé ce qui chauffait réellement la maison en janvier.

Nous avons refait le calcul. Le résultat n'a satisfait ni l'un ni l'autre : la maison demandait deux zones de forte capacité et un compresseur plus grand que les deux propositions, soit un GWHD(42)ND6MO de la gamme GREE FreeMatch R32. C'est la première fois que nous employons ce modèle sur seulement deux têtes, et la logique mérite d'être écrite au complet.

La règle du pouce se trompe dans les deux sens

Le raccourci le plus répandu au Québec convertit des pieds carrés en BTU. C'est rapide, et c'est faux des deux côtés.

La superficie ignore le volume réel — une maison d'après-guerre à toit plat a souvent des plafonds bas mais des aires ouvertes sur toute la largeur —, l'âge de l'enveloppe, la surface vitrée et son orientation, l'étanchéité à l'air, les gains internes, et surtout ce qu'on demande à la zone. Une pièce peut être facile à climatiser et difficile à chauffer. Ce n'est pas le même chiffre.

Les deux erreurs coûtent, mais pas au même moment :

• Sous-dimensionner ne se voit pas en juillet. Ça se voit en janvier, quand la thermopompe ne tient plus la consigne, que les plinthes reprennent le relais et que le client conclut que l'appareil est mauvais alors qu'il fait exactement ce pour quoi il a été payé.
• Surdimensionner ne se voit pas en janvier. Ça se voit en juillet : cycles courts, air froid mais humide, ventilateur qui repart sans arrêt. Sur un multi-split, c'est pire encore, parce que la capacité minimale est une propriété du système et non de chaque tête — mécanisme détaillé dans notre article de Saint-Chrysostome.

Troisième réflexe à écarter : dimensionner à partir de l'appareil retiré. La capacité d'un vieux climatiseur n'est pas une donnée de conception, c'est l'héritage d'une décision que personne n'a documentée. Notre article d'Anjou raconte un remplacement où le bon calcul a mené à installer moins de BTU qu'il n'y en avait avant.

Ce que nous regardons avant de nommer un modèle

Avant d'écrire une seule référence de produit, nous établissons un calcul de déperditions et d'apports, pièce par pièce. Sur cette maison :

• Enveloppe et millésime : construction d'après-guerre, murs réisolés lors d'une rénovation, fenestration remplacée à des époques différentes selon les façades.
• Vitrage et orientation : façade avant largement vitrée, ensoleillement direct l'après-midi sur toute l'aire ouverte du rez-de-chaussée.
• Volume et cloisonnement : rez-de-chaussée ouvert du salon à la cuisine ; étage compartimenté autour d'un palier central, portes fermées la nuit.
• Exposition : maison de coin, peu abritée, dans un secteur où le vent circule librement entre les bâtiments.
• Sources existantes : plinthes électriques conservées en appoint, aucune conduite d'air, donc aucune distribution possible par gaines.
• Occupation : deux adultes en télétravail, rez-de-chaussée sollicité toute la journée.

Ce sont ces données, et non la superficie, qui ont donné deux zones à forte demande plutôt que quatre zones moyennes.

Le système retenu : 24 000 + 18 000 BTU/h

Le système installé est un GWHD(42)ND6MO avec une tête murale de 24 000 BTU/h au rez-de-chaussée ouvert et une tête murale de 18 000 BTU/h au palier de l'étage, soit 42 000 BTU/h installés sur un nominal de 42 000 BTU/h en climatisation : un ratio de 100 %, et 95 % du nominal de 44 300 BTU/h en chauffage.

À deux zones, le facteur de diversité — l'idée que toutes les têtes ne tirent jamais leur maximum ensemble — perd presque tout son fondement statistique. Avec quatre ou cinq zones, on peut miser sur la non-coïncidence des demandes. Avec deux zones occupées aux mêmes heures, le pire cas est aussi le cas normal ; nous l'avions démontré à Vaudreuil-sur-le-Lac. Nous avons donc refusé de compter dessus et gardé un ratio de 100 %, sans marge de diversité.

Restait à choisir entre le GWHD(36) et le GWHD(42), qui partagent le même boîtier, le même débit d'air de 3 413 pi³/min, le même niveau sonore de 63 dB(A), la même charge de 2 700 g de R32, le même MCA de 30 A et le même MOCP de 45 A, à un demi-kilo près. Trois écarts ont tranché :

1. Le rendement instantané est meilleur sur le 42k, contrairement à l'intuition : EER 3,81 et COP 3,9, contre 3,52 et 3,56 sur le GWHD(36). Le plus gros modèle n'est pas ici le moins efficace.
2. La latitude de tuyauterie : 50 m de précharge et 100 m de longueur totale, contre 40 m et 80 m. Sur un appareil installé sur le toit, cette réserve n'est pas décorative.
3. Les ports : le GWHD(42) accepte de 2 à 5 unités intérieures. Nous en utilisons deux.

Ce que ce choix coûte, dit franchement : 79 kg à monter, un encombrement de 1 020 × 826 × 427 mm, 63 dB(A), un MOCP de 45 A qui aurait pu forcer une mise à niveau de panneau dans une maison moins bien servie — comme dans nos articles de Napierville et de Saint-Édouard —, et un plancher de modulation de 8 870 BTU/h partagé par deux zones seulement. En mi-saison, une seule tête en demande place le système près de son minimum. La consigne remise au client est donc de garder les deux zones actives à des consignes modérées plutôt que d'en solliciter une seule violemment, même logique qu'à Montréal-Est.

Enfin, SEER2 21 et HSPF2 10 sont identiques sur les cinq modèles de la gamme FreeMatch. Les cotes saisonnières ne départagent rien. Les différences réelles vivent dans l'EER, le COP et la ligne « min. – max. », dont la lecture est développée dans nos articles de Dorval et de Baie-D'Urfé.

Fiche technique retenue

Longueurs développées : 21 m et 17 m, soit 38 m au total, à l'intérieur de la précharge de 50 m. Aucun R32 n'a donc été ajouté ni retiré, et le calcul de surface minimale A2L est resté celui de la charge d'usine. Dénivelé d'environ 4 m, très loin de la limite de 25 m.

Deux têtes seulement, dont une de 24 000 BTU/h : ce que ça exige du bâtiment

La grosse tête murale et le mur qui doit la porter

Une tête de 24 000 BTU/h n'est pas une tête de 9 000 en plus fort. C'est un autre objet, et la série d'articles CVAC en parle rarement.

• La bande de mur. Un boîtier de cette classe est nettement plus long. La géométrie qui accueille une petite tête au-dessus d'une porte ne l'accueille pas forcément : nous mesurons la bande libre entre l'obstruction la plus proche à gauche et celle de droite, pas la largeur du mur.
• L'ancrage. Plus de masse, plus de bras de levier, et un appareil qui vibre légèrement à chaque démarrage de ventilateur. La plaque de montage doit être fixée dans la structure réelle, à plusieurs points, pas dans le gypse avec des ancrages à bascule. Sur cette maison, la localisation des montants a déplacé la tête de quelques centimètres par rapport au dessin initial ; la fixation commande, l'esthétique s'ajuste.
• La portée. Un grand appareil projette loin. Dans une pièce large mais peu profonde, le jet frappe le mur d'en face et redescend trop tôt ; dans un rez-de-chaussée ouvert en longueur, c'est exactement ce qu'on veut. L'axe a donc été choisi sur la plus grande dimension de l'aire ouverte, cuisine comprise.
• Le bruit d'air. À vitesse élevée, une tête de cette taille s'entend. Dans un salon, c'est le débit et non le compresseur qui définit le confort acoustique ; la mise en service a figé une vitesse de croisière plus basse, la vitesse maximale restant disponible pour les rattrapages.
• Le drain. Le côté de sortie du condensat se décide avec la sortie des lignes, et sur un grand boîtier l'erreur se paie plus cher : reprendre une pente sur un appareil de cette taille, c'est reprendre le mur.

Quand un mur ne peut pas honorer ces cinq points, la bonne réponse n'est pas de forcer : c'est deux têtes plus petites, ou un appareil de type console, et un calcul refait.

Le toit : ce que nous ne réécrirons pas ici

L'unité extérieure est installée sur la toiture plate du bâtiment. Nous ne paraphraserons pas nos propres pages sur le sujet.

Notre article de Dollard-des-Ormeaux traite l'assemblage : nous ne perçons jamais une membrane pour ancrer un appareil, l'ensemble est ballasté sur dormants avec barrière d'abrasion, la charge est répartie bien au-delà de l'empreinte de l'appareil, le franchissement du parapet se fait par-dessus avec boucle d'égouttement, l'isolant exposé reçoit une gaine continue contre les UV, et l'âge de la membrane se demande au moment de la soumission, pas après. Celui du Plateau-Mont-Royal rappelle qu'une autorisation écrite doit nommer le toit et le mode de support. Celui de Pierrefonds-Roxboro traite du vieillissement du support : corrosion galvanique entre cadre d'aluminium et visserie d'acier, appareil qui doit rester de niveau pour que le bac de base s'égoutte, coussinets antivibratoires qui durcissent. Celui de Pointe-Claire couvre le voisinage mécanique du toit — évents, hottes, cheminées — et le sectionneur fixé au support faute de mur. Pour le filage extérieur en général, notre article de Côte Saint-Luc fait le tour.

Sur ce chantier, rappelons seulement ceci : les unités intérieures sont alimentées par l'unité extérieure, donc il n'y a qu'un seul circuit à monter au toit pour tout le système. Le calcul de charge du panneau appartient au maître électricien ; notre apport est la donnée du fabricant, MCA 30 A / MOCP 45 A.

Le levage, chiffré dans la soumission plutôt que dilué dans le total

C'est l'écart de prix que les clients comprennent le moins et que les entrepreneurs expliquent le moins.

Au sol, on descend un appareil d'un camion et on le pose. Sur un toit, il faut monter 79 kg de boîtier, plus le support, plus les dormants, plus l'outillage, plus le matériel de tuyauterie, et il faut redescendre le vieil équipement s'il y en avait un. Trois scénarios existent, et ils n'ont pas le même prix :

1. Trappe ou escalier intérieur : le moins cher quand la géométrie le permet, le plus exigeant pour la protection des lieux — l'appareil traverse la maison finie.
2. Échelle et manutention à deux : possible pour le petit matériel, jamais pour le boîtier.
3. Camion-flèche : le plus rapide et le plus sûr, mais il faut un accès de rue dégagé, parfois une occupation temporaire du domaine public, et une fenêtre horaire.

Nous chiffrons ce poste séparément et nous l'expliquons. Une soumission de toit qui affiche le même prix de main-d'œuvre qu'une soumission au sol n'a pas regardé le bâtiment. Et la question se repose plus tard : le jour où la membrane sera refaite, l'appareil devra redescendre, ce qui suppose récupération du frigorigène, dépose, entreposage, repose et nouvelle mise en service. C'est aussi pour cette raison que l'âge de la toiture fait partie de nos questions de soumission.

Ce que montre la photo du chantier

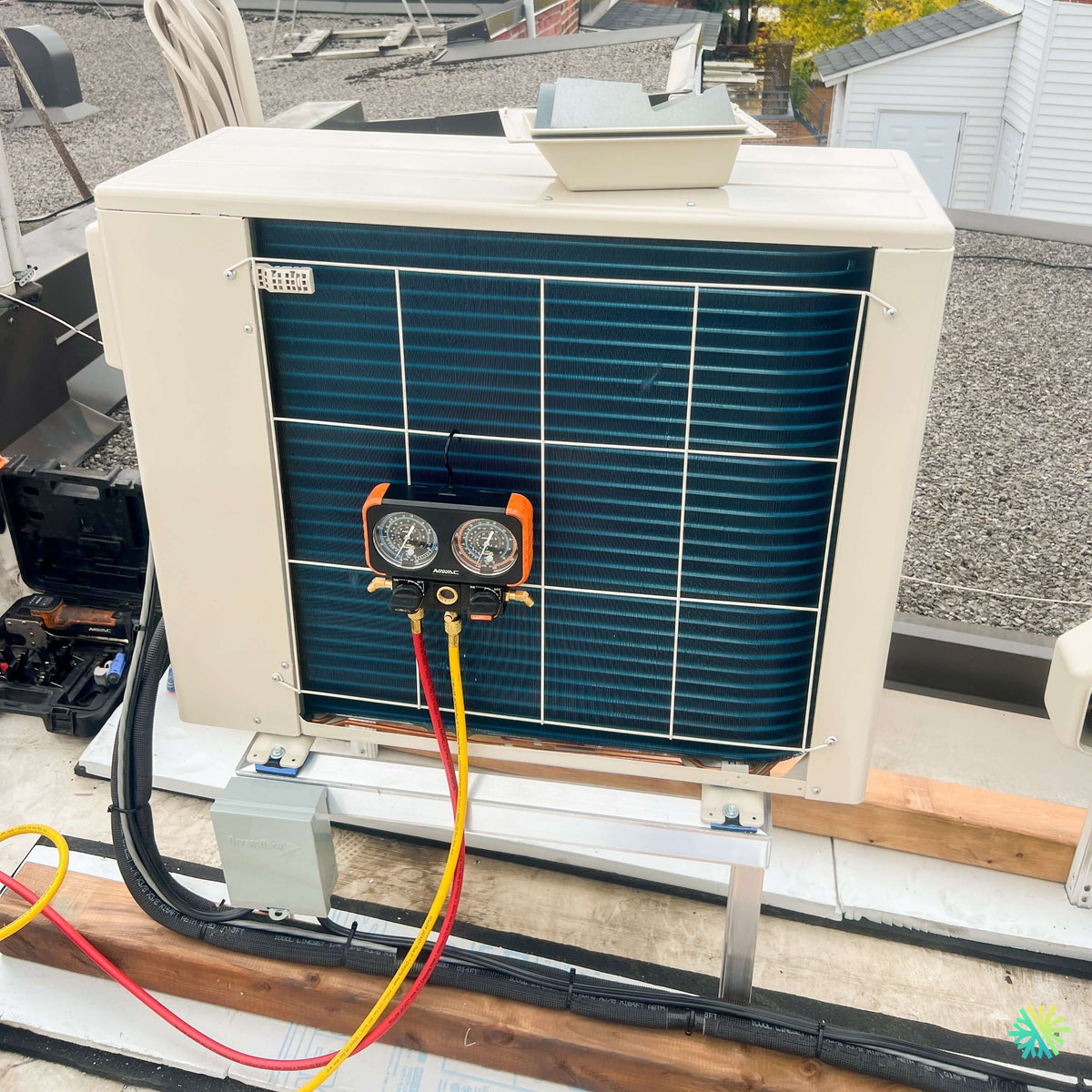

L'unité extérieure ivoire repose sur un cadre d'aluminium à pieds réglables, lui-même posé sur des dormants de bois répartis sur la toiture, avec un secteur de gravier visible à l'arrière-plan. On distingue la ligne frigorifique isolée et gainée cheminant à plat le long des dormants avant son point de descente, le sectionneur gris en aval, et le serpentin à ailettes teintées bleu derrière son grillage de protection. Le manomètre à collecteur est raccordé sur les vannes de service : la photo a été prise pendant la mise en service, pas après. Le bac de plastique posé sur le dessus du boîtier est un contenant de chantier, retiré en fin de journée — nous le mentionnons parce que rien ne doit rester sur un appareil, ni outil, ni bâche, ni contenant, pour la raison expliquée dans notre article de Côte Saint-Luc au sujet des ailettes pliées.

Autour, des toits plats voisins et un garage : c'est précisément pourquoi la toiture a été retenue plutôt que la cour. Sur ces terrains de l'est de l'île, l'espace latéral utile est étroit et il sert au déneigement.

Les erreurs que nous voyons le plus souvent sur ce type de projet

• Dimensionner à la superficie, puis blâmer l'appareil en janvier.
• Reprendre la capacité de l'appareil retiré comme point de départ.
• Fixer une grande tête murale dans le gypse parce que le montant n'était pas au bon endroit.
• Percer une membrane pour ancrer un support, et compromettre la garantie du couvreur.
• Installer l'appareil au-dessus d'une chambre, et constater la vibration en février.
• Laisser une ligne « levage à confirmer » ou « électricité à confirmer » dans une soumission de toiture, où ces deux postes font justement l'écart de prix.
• Recouvrir l'unité extérieure pour l'hiver : ça n'a jamais protégé quoi que ce soit et ça empêche l'appareil de respirer.
• Croire qu'un multi-split peut chauffer une zone et climatiser l'autre simultanément : un seul circuit frigorifique, une seule vanne d'inversion, donc un seul mode à la fois.

Garantie, aide financière et documents remis

La garantie GREE est de 10 ans, portée à 12 ans sur enregistrement avec preuve d'installation auprès du distributeur. Nous procédons à cet enregistrement avec le client à la fin du chantier : l'écart est gratuit, et une garantie non enregistrée reste une garantie de dix ans, ce qui demeure bon, mais inutilement court.

Un système admissible peut ouvrir la porte aux programmes résidentiels en vigueur, notamment LogisVert d'Hydro-Québec et Rénoclimat. Le programme Chauffez vert ne s'applique pas ici, le chauffage existant étant déjà électrique. Les conditions et les montants varient selon les programmes et les millésimes : nous validons l'admissibilité au moment de la soumission plutôt que d'annoncer un chiffre. Les codes AHRI de la combinaison réellement installée (214931590 / 214931596 / 214931600 selon la configuration) accompagnent le dossier, parce que c'est la combinaison certifiée, et non l'unité extérieure seule, qui est reconnue.

Le dossier de fin de chantier remis au client comprend les modèles et numéros de série par pièce, les longueurs développées, la preuve de mise en service, le numéro de circuit au panneau, la licence RBQ et la facture.
