Installation d'une thermopompe 4 têtes GREE FREEMATCH R32 (GWHD(42)ND6MO) dans un bureau commercial de Sainte-Julie, en Montérégie

Quatre zones, un seul compresseur, et des bureaux qui ne pouvaient pas fermer

Le mandat nous arrive au début du mois d'août : un local commercial de Sainte-Julie, occupé par une quinzaine de personnes du lundi au vendredi, avec une aire ouverte plein sud, une salle de réunion vitrée, deux bureaux fermés à l'arrière et un climatiseur portatif qui rejetait son air chaud par une fenêtre entrebâillée. Le chauffage était assuré par des plinthes électriques. L'employeur nous pose une seule condition : les activités ne s'arrêtent pas. Pas de fermeture, pas de semaine de relâche, pas de déménagement temporaire des postes de travail.

C'est ce type de contrainte qui détermine la conception d'un système, bien plus souvent que le catalogue. Nous avons retenu une thermopompe murale multizone GREE FREEMATCH R32, compresseur extérieur GWHD(42)ND6MO, avec quatre têtes murales réparties selon l'occupation réelle des espaces. Voici comment nous y sommes arrivés, ce que le chantier a exigé, et ce que nous aurions refusé de faire si le client l'avait demandé.

Le bâtiment avant notre passage

Le local occupe le rez-de-chaussée d'un immeuble commercial de deux étages, à quelques minutes des accès de l'autoroute 20 et de l'autoroute 30. Plafond suspendu à tuiles acoustiques, éclairage encastré au DEL, cloisons de gypse sur montants d'acier, grandes fenêtres avec toiles solaires côté rue.

Le diagnostic thermique était classique d'un bureau, et il est à l'inverse de celui d'une maison : les gains internes dominent. Une quinzaine de postes informatiques, deux imprimantes multifonctions, un petit local de serveur, l'éclairage, et surtout les occupants eux-mêmes produisent une charge de climatisation qui persiste même par temps frais. Résultat concret constaté sur place : en avril, l'aire ouverte demandait déjà du froid pendant que les bureaux arrière, du côté nord, demandaient encore de la chaleur. Cette simultanéité est le point technique central du projet, et nous y revenons plus bas parce qu'elle impose une limite réelle à tout multi-split.

Pourquoi le GWHD(42)ND6MO et non le 30 000 ou le 36 000 BTU

La série FREEMATCH R32 compte cinq compresseurs extérieurs : GWHD(18), (24), (30), (36) et (42)ND6MO. Trois d'entre eux peuvent alimenter quatre têtes. Le choix ne s'est pas fait sur la capacité nominale seule.

Trois éléments ont tranché.

La longueur de tuyauterie. Le seul emplacement extérieur acceptable — nous y revenons — se trouvait à l'arrière du bâtiment, loin des têtes. En additionnant les quatre parcours, nous dépassions ce que permet le châssis de 36 000 BTU/h. Le GWHD(42) autorise 100 m au total et 50 m préchargés d'usine, ce qui a fait la différence entre un système conforme et un système hors devis du fabricant.

La marge de croissance. Le GWHD(42) est le seul de la série à accepter jusqu'à cinq unités intérieures. Le locataire envisage d'aménager un cinquième espace fermé dans les trois prochaines années. Un compresseur limité à quatre têtes aurait signifié un deuxième système complet — donc un deuxième compresseur, un deuxième circuit électrique et un deuxième support extérieur — pour une seule pièce.

Le rendement en chauffage. Avec un COP de 3,9, le GWHD(42) fait mieux que le 36 000 BTU/h (3,56) et se rapproche du 30 000 BTU/h (4,19), tout en offrant une pointe de chauffage nettement supérieure. Pour un bâtiment qui vise à réduire l'usage des plinthes électriques en janvier, c'est le compromis le plus défendable.

À noter, parce que l'information circule mal : la page couverture de la brochure annonce « jusqu'à 21 TRÉS2 / 12,5 TRÉ2 / 10 CPSC2 ». Le 12,5 TRÉ2 n'appartient qu'aux modèles de 18 000 et 30 000 BTU/h. Notre unité affiche 12 TRÉ2, et nous préférons le dire clairement plutôt que reprendre le chiffre de la brochure.

La répartition des quatre têtes

Les quatre unités intérieures sont des têtes murales, ce qui correspond au code AHRI 214931590 (configuration non gainée) — un détail qui compte pour toute demande d'aide financière ou pour un dossier de conformité.

• Aire ouverte, côté sud : 18 000 BTU/h, installée haut sur la cloison, en retrait sous la grille du plafond suspendu.
• Salle de réunion : 12 000 BTU/h, la pièce dont la charge varie le plus violemment — vide à 9 h, douze personnes à 10 h.
• Bureau fermé nord : 9 000 BTU/h.
• Salle polyvalente / cuisinette : 9 000 BTU/h.

Total intérieur : 48 000 BTU/h sur un compresseur de 42 000 BTU/h, soit un facteur de diversité de 114 %.

Ce que la surcapacité intérieure veut dire, et là où elle devient un piège

Un multi-split se conçoit en assumant que les zones ne demandent pas toutes leur pleine capacité en même temps. En climatisation, l'hypothèse tient : la salle de réunion vide ne consomme rien pendant que l'aire ouverte travaille, et le compresseur module de 8 870 à 44 300 BTU/h.

En chauffage québécois, l'hypothèse s'inverse. Par un matin à −22 °C, toutes les zones demandent en même temps, et la capacité disponible se partage entre les têtes. C'est la raison pour laquelle nous refusons de dimensionner un multizone comme s'il s'agissait d'additionner quatre appareils indépendants, et pourquoi nous avons conservé les plinthes électriques en appoint plutôt que de les faire retirer. Elles ne servent presque jamais; elles servent les quelques jours où elles doivent servir.

La limite que peu d'entrepreneurs expliquent : un seul mode à la fois

Les quatre têtes partagent un seul circuit frigorifique et une seule vanne d'inversion. Le système fonctionne donc en climatisation ou en chauffage, jamais les deux simultanément. Si l'aire ouverte demande du froid en avril, le bureau nord ne peut pas obtenir de la chaleur au même moment.

Nous avons présenté cette contrainte au client avant la signature, avec deux options : accepter la limite et conserver les plinthes pour les bureaux nord en demi-saison, ou passer à un système à récupération de chaleur, d'un tout autre ordre de prix. Le client a choisi la première. C'est une conversation de dix minutes qui évite un appel de service furieux six mois plus tard, et c'est précisément le genre de vérification à exiger de tout soumissionnaire en installation CVAC commerciale à Montréal, Laval, Longueuil, sur la Rive-Nord comme sur la Rive-Sud.

Le chantier : percer, tirer et mettre en service sans interrompre une journée de travail

Le plafond suspendu, un allié conditionnel

Le vide de plénum au-dessus des tuiles acoustiques nous a permis de faire cheminer les quatre lignes frigorifiques et les drains sans une seule goulotte apparente dans les espaces de travail. Encore fallait-il respecter quelques règles que la précipitation fait souvent oublier :

• Supporter la tuyauterie indépendamment de la grille du plafond suspendu. La grille en T supporte des tuiles, pas des lignes de cuivre isolées ni des drains remplis d'eau.
• Maintenir la pente continue des drains sur toute la longueur du plénum, sans point bas où l'eau stagne et où les bactéries s'installent.
• Ne jamais écraser l'isolant du cuivre en le passant à travers un montant d'acier : le cuivre nu contre du métal, dans un plénum tiède, produit de la condensation qui finit par tacher une tuile — et le client attribuera la tache au climatiseur, avec raison.
• Refermer les percements coupe-feu conformément à la séparation exigée entre les locaux.

Le drain par gravité, et pourquoi nous avons refusé la pompe

Trois têtes évacuaient naturellement par gravité vers le mur arrière. La quatrième, dans la salle polyvalente, aurait demandé une pompe à condensat. Nous avons plutôt relevé la tête de 11 cm et modifié le parcours du drain dans le plénum pour retrouver la pente.

La raison est simple : une pompe à condensat fait du bruit, par cycles, à intervalles irréguliers. Dans une chambre, on s'y habitue. Dans une salle où des gens tiennent des appels de vente, c'est une plainte qui revient toutes les semaines. Notre règle interne est claire : quand une pompe est inévitable, le client en est avisé avant la pose, jamais après. Ici, elle était évitable.

L'électricité : un seul circuit pour quatre zones

Sur la série FREEMATCH, les unités intérieures sont alimentées par l'unité extérieure. Il n'y a donc pas quatre circuits à tirer jusqu'à quatre pièces, mais un seul circuit jusqu'au compresseur, plus les câbles de communication.

Pour le GWHD(42)ND6MO : 208/230 V, MCA de 30 A, protection maximale (MOCP) de 45 A. Dans un panneau commercial déjà bien chargé, cette économie de circuits n'est pas cosmétique : elle a évité l'ajout d'un panneau secondaire. Le calcul de charge a tout de même été refait avant la commande de matériel, avec sectionneur à proximité de l'unité extérieure et dégagements respectés autour de l'équipement électrique existant.

L'unité extérieure : 79 kg, 63 dB(A) et un voisin

Le compresseur mesure 1 020 × 826 × 427 mm et pèse 79 kg, avec un niveau de pression sonore de 63 dB(A) en régime élevé et un débit d'air de 3 413 pi³/min. Nous l'avons installé sur socle au sol, à l'arrière du bâtiment, sur plots antivibratoires, en respectant :

• les dégagements de service exigés par le fabricant sur la face de la serpentine et du côté du panneau électrique;
• la distance par rapport à la ligne mitoyenne et aux ouvertures du commerce voisin — plusieurs municipalités de la Montérégie encadrent le bruit des équipements mécaniques, et Sainte-Julie ne fait pas exception;
• un dégagement au sol suffisant pour que l'eau de dégivrage ne forme pas une colonne de glace sous l'appareil en février.

Le dégivrage intelligent et l'adaptation automatique de tension font partie de la plateforme; la plage de chauffage est annoncée de −30 °C à 24 °C, et l'appareil porte la certification ENERGY STAR, y compris la reconnaissance climat froid.

R32, capteur A2L et volume des pièces

Le système contient 2 700 g (95,3 oz) de réfrigérant R32, préchargé pour 50 m de tuyauterie, avec un appoint de 20 g/m (0,2 oz/pi) au-delà. Le R32 est un réfrigérant A2L, légèrement inflammable, et cela impose une vérification que trop d'installateurs escamotent encore : la charge admissible dépend de la superficie de la plus petite pièce desservie et de la hauteur de montage de la tête.

Concrètement, nous avons validé le bureau fermé nord — la plus petite pièce du lot — avant de confirmer la configuration, et les têtes ont été montées haut sur les cloisons, ce qui améliore la dispersion en cas de fuite puisque le R32 est plus lourd que l'air. La série FREEMATCH intègre d'office un capteur de détection de fuite A2L; ce capteur est une mesure d'atténuation, pas une dispense de calcul.

La mise en service, et le film plastique

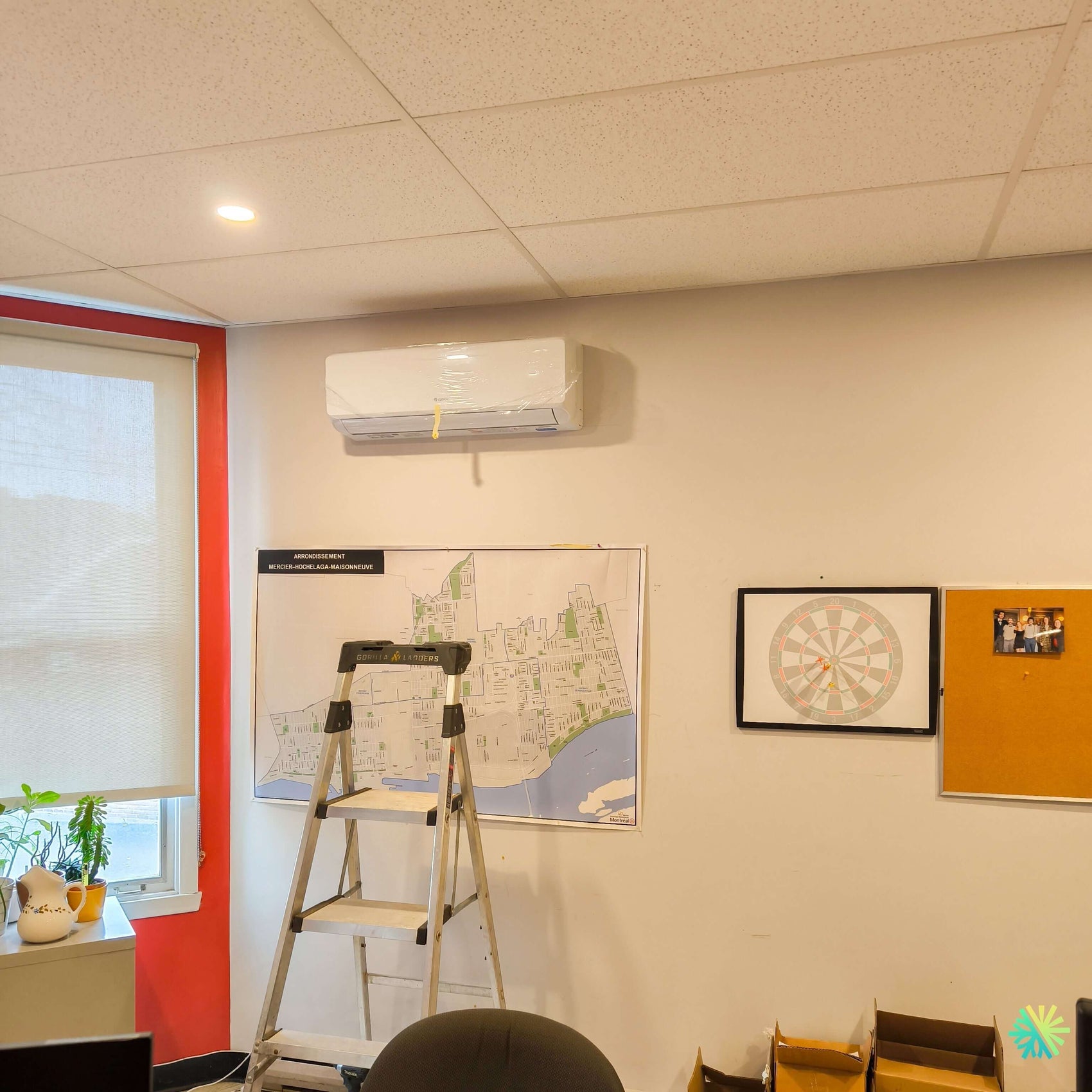

Une photo prise en fin de chantier montre encore la pellicule protectrice sur la tête murale, avec le ruban jaune de retenue sur le volet. Ce n'est pas un oubli : nous laissons le film en place jusqu'à la toute fin, précisément parce que le chantier se déroule dans un bureau en activité — poussière de gypse au perçage, manipulation d'escabeau au-dessus des postes de travail, va-et-vient de boîtes.

La mise en service, elle, ne se négocie pas :

1. Essai sous pression azote de la totalité du réseau, maintenu et documenté.
2. Tirage au vide jusqu'à un niveau stable, avec essai de remontée — le seul test qui distingue une installation sèche d'une installation qui perdra son compresseur dans trois ans.
3. Appoint de réfrigérant pesé, calculé sur la longueur réelle mesurée, jamais estimée.
4. Vérification de chaque tête : température de soufflage, écoulement du drain à l'eau versée, adressage de la communication, essai de la télécommande.
5. Formation des occupants sur les modes, les consignes de température et la programmation des périodes inoccupées.

Ces cinq étapes ont pris une demi-journée. C'est la moitié du chantier qui ne se voit pas sur les photos, et c'est celle qui détermine si l'appareil est encore en service dans quinze ans.

Les erreurs que nous voyons le plus souvent sur les multizones commerciaux

• Additionner les capacités des têtes comme s'il s'agissait d'appareils indépendants, sans vérifier le comportement en chauffage à pleine demande.
• Installer une tête au-dessus d'une porte ou face à une cloison vitrée, où le jet d'air est renvoyé immédiatement vers le capteur de retour et provoque des cycles courts.
• Oublier la salle de serveur dans le calcul, puis constater qu'elle demande du froid en janvier alors que le système est en mode chauffage.
• Négliger la longueur totale des lignes et dépasser silencieusement la limite du fabricant, ce qui annule la garantie sans que personne ne s'en aperçoive avant la première panne.
• Faire installer par un entrepreneur sans licence RBQ appropriée, ce qui rend la couverture d'assurance du bâtiment discutable en cas de sinistre.

Aides financières et garantie

Un point qui cause beaucoup de confusion : les programmes que les propriétaires connaissent — LogisVert, Rénoclimat, Chauffez vert — visent le résidentiel. Pour un bâtiment commercial, l'admissibilité passe par d'autres canaux, notamment les programmes d'efficacité énergétique destinés à la clientèle d'affaires d'Hydro-Québec et, lorsqu'il y a remplacement d'un système à combustible fossile, le programme ÉcoPerformance.

Deux règles s'appliquent presque toujours : l'admissibilité se valide avant l'achat (les demandes rétroactives sont généralement refusées), et l'appareil doit être certifié AHRI et, selon le programme, ENERGY STAR. Notre bureau accompagne les clients dans cette vérification plutôt que de promettre un montant dans une soumission.

Côté couverture, la série FREEMATCH R32 bénéficie d'une garantie limitée de 10 ans sur le compresseur et les pièces, portée à 12 ans lorsque l'appareil est enregistré auprès de Wolseley avec la preuve d'installation. Nous procédons à l'enregistrement au dossier du client; c'est deux ans de couverture que beaucoup de propriétaires perdent simplement parce que personne n'a rempli le formulaire.

L'entretien d'un multizone en milieu de travail

Un bureau encrasse ses filtres plus vite qu'une résidence : papier, poussière de tapis, circulation constante. Notre calendrier pour ce client :

• Filtres des quatre têtes : nettoyage aux 4 à 6 semaines en usage continu.
• Serpentines intérieures et bacs de condensat : entretien annuel, avant la saison de climatisation.
• Serpentine extérieure : nettoyage annuel, plus un dégagement de la neige accumulée au cours de l'hiver.
• Vérification des pressions et du fonctionnement du dégivrage : à chaque visite d'entretien.

L'autodiagnostic intégré facilite le dépannage, mais il ne remplace pas un technicien qui prend des lectures. Un multizone dont une seule tête sous-performe passe souvent inaperçu pendant deux saisons, parce que les occupants finissent par croire que « cette pièce-là est comme ça ».

Faire installer une thermopompe multizone en Montérégie

Ce projet de Sainte-Julie s'ajoute aux installations que nous réalisons dans les commerces, bureaux, cliniques et immeubles multilogements de Montréal, Laval, Longueuil, de la Rive-Nord et de la Rive-Sud. Chaque installation CVAC commerciale part du même exercice : mesurer les charges réelles, comprendre l'horaire d'occupation, vérifier le panneau électrique, valider les longueurs de tuyauterie et exposer les limites du système avant de le vendre.

Chez AirGreen, nous privilégions systématiquement la solution qui tient dix ans plutôt que celle qui se pose en une journée. Pour une évaluation de votre local commercial ou de votre bâtiment, nos équipes se déplacent partout dans le Grand Montréal et en Montérégie.
