Garder l'appareil existant, ajouter la thermopompe : le chantier qui a redessiné la facture de chauffage d'une maison de Sainte-Catherine
Il y a des maisons où le remplacement complet du système n'a aucun sens. Celle-ci en fait partie. Un sous-sol bas, une fournaise encore fonctionnelle, un réseau de conduits déjà en place, et des propriétaires qui voulaient surtout arrêter de payer le chauffage deux fois : une fois en énergie, une fois en réparations. Notre réponse a été une thermopompe centrale GREE FLEXX R32 installée en configuration « add-on », greffée sur la distribution existante plutôt que substituée à elle.
Voici comment ce chantier de Sainte-Catherine, en Montérégie, sur la Rive-Sud de Montréal, s'est déroulé — avec les chiffres réels, les contraintes physiques du sous-sol, et les décisions techniques que nous prendrions à nouveau.
Le contexte : une maison à quelques rues de la voie maritime
Sainte-Catherine occupe une bande de territoire coincée entre la voie maritime du Saint-Laurent et la route 132, dans la MRC de Roussillon. Le parc résidentiel y est très largement composé de bungalows et de maisons à paliers construits entre la fin des années 1970 et le milieu des années 1990, avec des sous-sols aménagés tard et des hauteurs libres serrées sous les poutrelles.
La maison en question coche toutes ces cases : un sous-sol fini en partie, une section mécanique laissée ouverte, de l'uréthane giclé au plafond et le long de la solive de rive, et un réseau de conduits en tôle galvanisée qui, contrairement à beaucoup de ce que nous voyons dans le secteur, avait été correctement dimensionné à l'origine.
Les propriétaires nous ont appelés pour une raison simple : ils chauffaient à l'électricité et à la fournaise, ils n'avaient aucune climatisation centrale, et le sous-sol ne permettait pas d'envisager un appareil vertical de pleine hauteur. Trois contraintes, une seule solution cohérente.
Pourquoi un « add-on » plutôt qu'un remplacement complet
Le terme « add-on » désigne une thermopompe centrale ajoutée à une installation de chauffage déjà existante, plutôt qu'un système qui remplace tout. L'appareil de chauffage d'origine reste en place et devient l'appoint ; la thermopompe prend la charge principale, en chauffage comme en climatisation.
Trois raisons ont motivé ce choix ici :
- La distribution existante était saine. Reprendre un réseau de conduits fonctionnel coûte une fraction de ce que coûte le refaire. Nous avons vérifié les sections, l'étanchéité des joints et la reprise d'air avant de nous engager.
- La redondance a une valeur réelle en Montérégie. Lors des vagues de froid extrême, avoir une seconde source de chaleur indépendante n'est pas un luxe.
- Le budget devenait linéaire. Le client pouvait échelonner : thermopompe maintenant, appareil d'appoint remplacé plus tard, sans perdre l'investissement.
Nous répétons souvent la même chose à nos clients de Longueuil, de Laval ou de la Rive-Nord : la meilleure installation CVAC n'est pas toujours la plus complète. C'est celle qui règle le vrai problème sans en créer trois nouveaux.
Le GREE FLEXX R32 : ce que dit réellement la fiche technique
Nous avons retenu la configuration à trois tonnes : unité extérieure GUD36W2/NhE-D(U) jumelée à l'unité intérieure GUD36AH2/G-D(U).
Les chiffres qui comptent
| Donnée | Valeur |
|---|---|
| Capacité nominale en climatisation | 34 000 BTU/h |
| Capacité nominale en chauffage | 34 000 BTU/h |
| Plage modulée | 18 000 – 37 000 BTU/h |
| TRÉS2 (SEER2) | 18 |
| CPSC2 (HSPF2) | 10 |
| TRÉ2 (EER2) | 12 |
| COP | 3,2 |
| Numéro AHRI | 217120760 |
| Réfrigérant | R32, 2,9 lb (102,3 oz) |
| Alimentation | 208-230 V, MCA 27,7 A / MOCP 30 A à l'extérieur |
La gamme FLEXX monte jusqu'à 19 TRÉS2 et 10,5 CPSC2, mais ces sommets appartiennent aux modèles de 4 et 5 tonnes. Nous tenons à le préciser, parce que le sommaire d'une brochure et la ligne du tableau qui correspond à votre appareil ne racontent pas toujours la même histoire. Le modèle installé ici est homologué ENERGY STAR et porte un numéro AHRI vérifiable — c'est ce numéro, et non le dépliant, qui fait foi lors d'une demande de subvention.
-30 °C : ce que ça veut dire, et ce que ça ne veut pas dire
La plage de chauffage du FLEXX descend à -30 °C, et la plage de climatisation couvre de -15 °C à 54 °C. Une nuance s'impose : une plage de fonctionnement n'est pas une garantie de capacité. À -30 °C, l'appareil fonctionne encore ; il ne délivre pas 34 000 BTU/h pour autant. La capacité d'une thermopompe décroît avec la température extérieure, c'est de la physique, pas un défaut de fabrication.
C'est précisément là que la logique « add-on » devient élégante. Plutôt que de surdimensionner un appareil pour couvrir cinq nuits par hiver — et de le condamner à cycler court le reste de l'année —, nous dimensionnons pour la charge réelle et nous laissons l'appoint gérer la pointe. À Sainte-Catherine, le point d'équilibre calculé se situait autour de -12 °C : au-dessus, la thermopompe suffit seule ; en dessous, l'appoint complète.
Le R32 et la sonde de détection A2L : ce que ça change dans un sous-sol
Le R32 est classé A2L, c'est-à-dire légèrement inflammable. Son PRP (potentiel de réchauffement planétaire) d'environ 675 est nettement inférieur à celui du R-410A, ce qui explique la transition de l'industrie. Mais cette classification impose des exigences que beaucoup d'installateurs découvrent sur le tas.

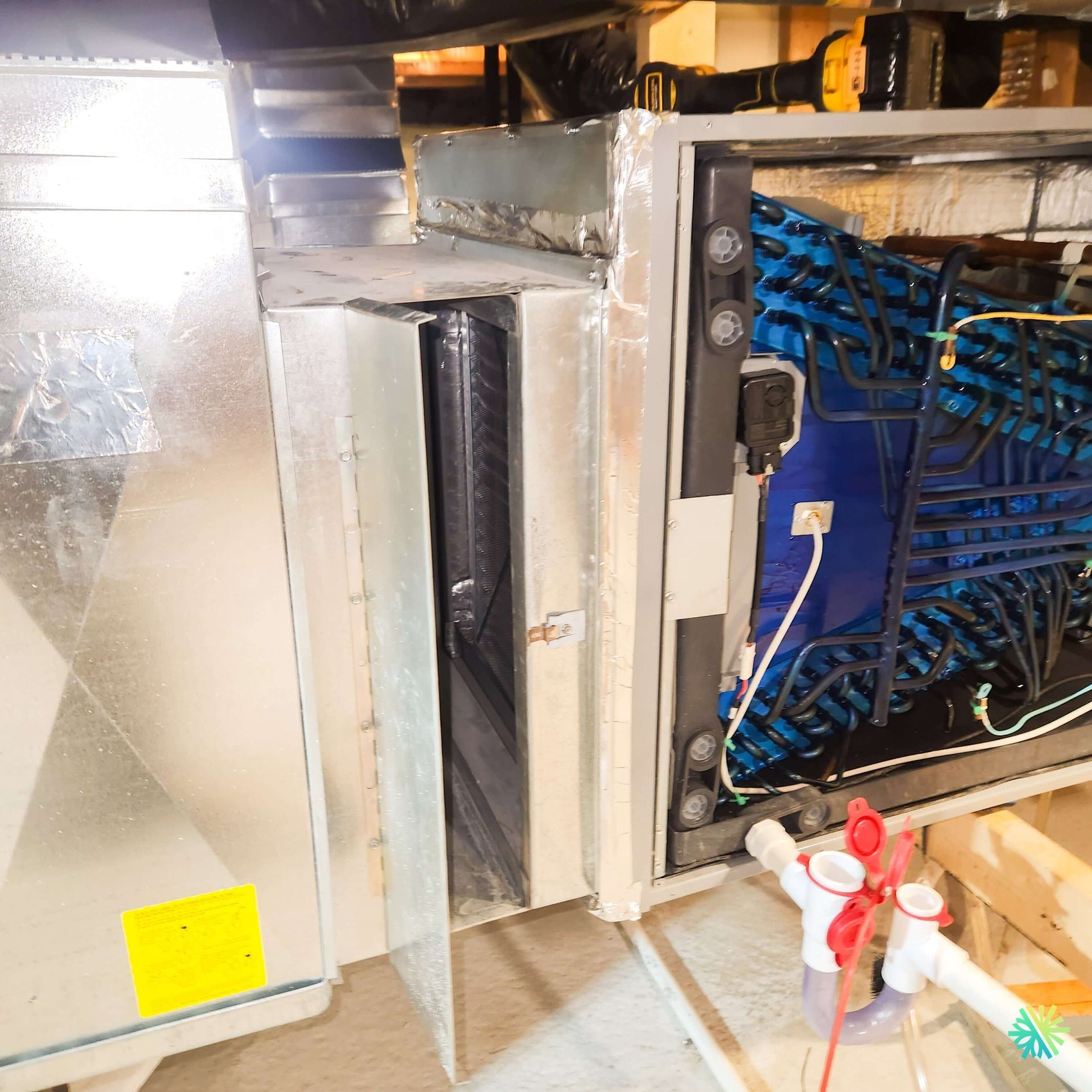

Le FLEXX arrive avec une sonde de détection de fuite A2L installée en usine — bien visible sur la photo du chantier, montée directement dans la section serpentin. Son rôle : si une concentration anormale est détectée, le module coupe le fonctionnement et force le ventilateur intérieur à disperser le réfrigérant dans le réseau de conduits, où il ne peut pas s'accumuler.
Ce qu'il faut en retenir concrètement :
- La sonde n'est pas un accessoire optionnel. Elle doit être laissée en place, alimentée, et son câblage ne doit jamais être contourné pour « faire taire » un système.
- Le volume du local compte. Une charge de 2,9 lb dans une section mécanique fermée de faible volume n'a pas le même profil qu'en espace ouvert. Nous validons le volume desservi avant de fixer la longueur de tuyauterie et la charge additionnelle.
- Les brasures et le tirage au vide changent. Nous purgeons à l'azote pendant la brasure et nous tirons le vide sous 500 microns avec un test de remontée. Sur un système R32, l'humidité résiduelle ne pardonne pas davantage qu'ailleurs, mais les conséquences arrivent plus vite.
La mécanique du chantier
Raccorder un appareil à flux horizontal sur un plénum existant
Le FLEXX intérieur est conçu pour un flux d'air horizontal (latéral), ce qui a été déterminant ici : avec 21 1/4 po de large et 21 1/4 po de profondeur, l'appareil se couche là où un modèle vertical de 48 po de haut n'entrait tout simplement pas sous les poutrelles.
La jonction entre le nouvel appareil et le plénum d'origine a été fabriquée sur place en tôle : transition progressive, joints agrafés, scellement complet au ruban d'aluminium sur toute la périphérie. Nous ne réutilisons jamais une transition d'origine « qui a l'air de faire ». Un désalignement de deux pouces sur une transition, c'est de la turbulence permanente, du bruit, et une perte de charge que le ventilateur paiera pendant quinze ans.
L'unité intérieure pèse 163 lb à vide. Elle a été assise sur une base rigide et non simplement appuyée sur la tôle du plénum — une erreur que nous voyons régulièrement en reprise de chantier sur la Rive-Sud.
Le filtre : la pièce qu'on néglige
Nous avons intégré un cabinet de filtration à porte battante en amont de l'appareil, avec un filtre plissé accessible sans outil. Le choix du média mérite une phrase : un filtre trop fin sur un système central mal dimensionné en retour d'air fait chuter le débit, gèle le serpentin en climatisation et fait travailler le compresseur dans le vide.
Notre règle : la finesse du filtre se choisit après avoir mesuré la pression statique disponible, jamais avant. Sur ce chantier, la statique externe mesurée nous laissait de la marge, et nous avons pu monter en efficacité de filtration sans pénaliser le débit.
Le condensat : une pente, un siphon, deux bouchons
En climatisation, un serpentin central de trois tonnes peut produire plusieurs litres d'eau par jour dans l'humidité de juillet en Montérégie. Le drain a donc été monté en PVC rigide avec :
- un siphon adapté à la pression du caisson (côté aspiration, un siphon trop court se vide et laisse l'air entrer, ce qui bloque l'écoulement) ;
- deux bouchons de nettoyage accessibles, pour rincer le drain sans démonter quoi que ce soit ;
- une pente continue, vérifiée au niveau, jusqu'au point d'évacuation.
Nous insistons parce que nous avons déjà été appelés pour des dégâts d'eau causés par un drain de condensat mal orienté. Un tuyau qui remonte de trois quarts de pouce sur douze pieds, c'est une flaque garantie au mois d'août.
Le lien réfrigérant et la question des 30 mètres
La tuyauterie de raccordement du FLEXX utilise du 3/8 po au liquide et du 3/4 po au gaz. Le système est préchargé pour 24,6 pi (7,5 m), avec une longueur maximale de 98,4 pi (30 m) entre l'unité intérieure et l'unité extérieure et un dénivelé maximal de 49,2 pi (15 m).
Au-delà de la précharge, il faut ajouter 0,32 oz par pied (30 g/m). Sur ce chantier, le parcours réel mesurait environ 12 m : nous avons donc pesé et ajouté la charge complémentaire correspondante à la balance, puis documenté la valeur sur la fiche de mise en service. Un système chargé « au manomètre et à l'expérience » sur du R32 est un système dont personne ne connaîtra jamais la charge réelle le jour d'un diagnostic.
Le thermostat 24 V et la logique bi-énergie
Le FLEXX fonctionne avec une alimentation 24 VAC et accepte un thermostat conventionnel, ce qui simplifie énormément l'intégration en « add-on ». Pas de protocole propriétaire, pas de passerelle : un thermostat compatible thermopompe avec appoint, correctement configuré, suffit.
La configuration est la partie que trop d'installations ratent. Ce qui a été paramétré ici :
- le point d'équilibre en dessous duquel l'appoint est autorisé ;
- le verrouillage de l'appoint au-dessus de cette température, pour éviter que la maison se chauffe à l'appoint pendant que la thermopompe tourne à vide ;
- la temporisation de reprise après un cycle de dégivrage, afin que le système ne bascule pas sur l'appoint chaque fois que le dégivrage refroidit brièvement l'air soufflé.
Un système bi-énergie mal configuré coûte plus cher qu'un système simple. Bien configuré, il devient l'installation la plus rentable qu'on puisse mettre dans un bungalow des années 1980.
Ce que ce chantier de Sainte-Catherine nous rappelle
Les erreurs qui reviennent le plus souvent
- Dimensionner à l'œil. Trois tonnes parce que la maison fait 1 400 pi², sans calcul de charge : c'est le raccourci le plus coûteux du métier.
- Réutiliser une ligne réfrigérante existante sans la valider. Une ancienne ligne R-410A n'est pas automatiquement compatible en diamètre, en propreté ou en huile résiduelle.
- Ignorer la reprise d'air. Un système central bien installé côté soufflage mais étranglé au retour ne donnera jamais ses performances nominales.
- Négliger l'accès de service. Nous laissons systématiquement le dégagement nécessaire au retrait des panneaux et du serpentin. Un appareil qu'on ne peut pas entretenir n'est entretenu par personne.
- Traiter la sonde A2L comme un irritant. C'est un dispositif de sécurité, pas un défaut de conception.
Subventions et admissibilité
Le FLEXX est homologué ENERGY STAR et porte un numéro AHRI — les deux conditions de base de la plupart des programmes. Selon la source de chauffage remplacée ou complétée, différents programmes gouvernementaux et rabais locaux peuvent s'appliquer. Les critères, les montants et les dates changent d'une année à l'autre : nous validons l'admissibilité avec le client avant la signature, en nous appuyant sur le numéro AHRI exact du jumelage installé, et non sur le nom commercial de la gamme. C'est la seule façon d'éviter une mauvaise surprise après coup.
Notre couverture
Nous réalisons ce type d'installation CVAC partout à Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud, incluant Sainte-Catherine, Delson, Saint-Constant, Candiac, Châteauguay et l'ensemble de la MRC de Roussillon. Chaque projet commence par une visite technique : mesure de la statique disponible, examen du réseau de conduits, calcul de charge et évaluation des contraintes physiques du local mécanique.
Si votre maison a une fournaise encore en bon état et aucune climatisation centrale, la configuration « add-on » mérite d'être évaluée sérieusement avant d'envisager un remplacement complet. Contactez notre équipe pour une évaluation sur place.
