Installation d'une thermopompe centrale GREE FLEXX R32 de 3 tonnes à La Présentation, MRC des Maskoutains

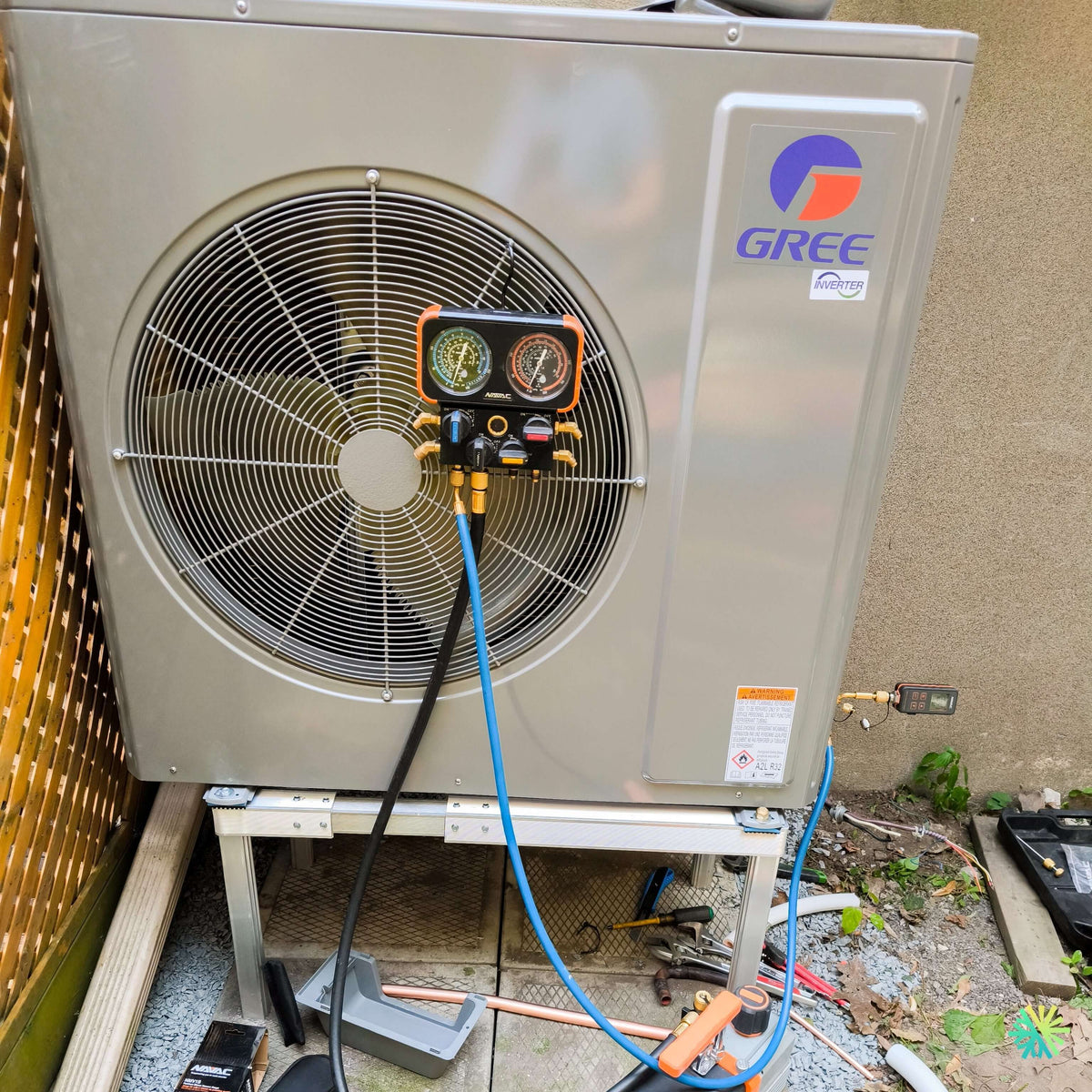

Ce que montre vraiment cette photo : une thermopompe centrale posée, et pas encore en service

Sur l'image, l'appareil est en place depuis deux heures. Il est de niveau, boulonné sur sa base, raccordé électriquement, et il ne fonctionnera pas avant plusieurs heures encore. Un collecteur de manomètres est accroché à la grille du ventilateur, une jauge à vide numérique est vissée sur le port de service, une bouteille d'azote et un chalumeau attendent au sol, et le tube de cuivre n'est même pas encore isolé.

C'est exactement cette portion du travail qui sépare une thermopompe centrale qui tiendra quinze ans d'une qui commencera à perdre de la capacité au troisième hiver. Elle ne se voit sur aucune photo de fin de chantier, elle n'apparaît sur aucune soumission ligne par ligne, et elle représente une part considérable de la journée.

Nous avons installé à La Présentation, dans la MRC des Maskoutains en Montérégie, un système GREE FLEXX R32 de trois tonnes : unité extérieure GUD36W2/NhE-D(U) et unité intérieure GUD36AH2/G-D(U). Voici la mise en service, étape par étape.

La Présentation : un village agricole aux portes de Saint-Hyacinthe

La Présentation borde la rivière Salvail, au nord-est de Saint-Hyacinthe, en plein cœur d'une des zones agricoles les plus actives du Québec. Deux réalités du secteur pèsent sur nos décisions techniques :

• Les résidences sont souvent isolées ou en petits noyaux villageois, avec des délais de déplacement réels pour un appel de service. Un système qui exige trois visites correctives coûte cher à tout le monde. Faire les choses correctement du premier coup n'est pas une posture, c'est une nécessité économique.
• L'air y transporte des poussières agricoles saisonnières. Le serpentin extérieur d'une thermopompe installée en zone rurale s'encrasse plus vite que celui d'un appareil de Longueuil ou de Laval, ce qui change le calendrier d'entretien CVAC recommandé.

Le jumelage installé

Les heures qu'on ne facture jamais assez

Étape 1 : le brasage sous azote

Le cuivre chauffé au chalumeau en présence d'air produit de l'oxyde de cuivre à l'intérieur du tube. Cet oxyde se détache ensuite en écailles et circule dans le système. Destination : le détendeur électronique, les crépines, le compresseur.

La parade est simple et se voit sur la photo par la présence de la bouteille : un léger débit d'azote sec circule dans la tuyauterie pendant toute la durée du brasage. Le débit doit être faible — assez pour chasser l'oxygène, pas assez pour refroidir le joint ni pour souffler la brasure.

Ce que nous constatons régulièrement lors de reprises de chantier : des systèmes brasés à l'air libre, dont l'intérieur des tubes est noir. Le dommage est invisible et irréversible.

Étape 2 : l'épreuve de pression à l'azote

Une fois les joints faits, la tuyauterie est mise sous pression d'azote à la valeur prescrite au manuel, et laissée sous surveillance.

Le détail qui distingue une épreuve sérieuse d'une épreuve symbolique : la température ambiante doit être notée en même temps que la pression. Un écart de quelques degrés entre le début et la fin de l'essai fait bouger la pression de plusieurs livres, ce qui peut faire conclure à une fuite inexistante — ou masquer une vraie fuite. Nous inscrivons la pression de départ, la température de départ, et les mêmes valeurs à la fin.

Une épreuve à l'azote se fait avant le tirage au vide, jamais après. Chercher une fuite avec du réfrigérant dans le système est à la fois inefficace et contraire aux bonnes pratiques environnementales.

Étape 3 : le tirage au vide, et pourquoi les manomètres analogiques ne suffisent pas

Les deux cadrans du collecteur visibles sur la photo sont indispensables pour lire des pressions de fonctionnement. Ils sont incapables de mesurer un vide correctement. Leur graduation basse s'arrête à des valeurs qui, converties, représentent des milliers de microns. Un système qui semble « à fond dans le rouge » sur un cadran analogique peut contenir assez d'humidité pour former des acides dans l'huile du compresseur.

C'est le rôle de la petite jauge à vide numérique vissée sur le côté de l'appareil, à droite sur la photo. Elle lit en microns, et c'est la seule mesure qui compte.

Nos règles sur cette étape :

1. Retirer les obus Schrader avec des outils d'extraction sous pression. Un obus laissé en place étrangle l'évacuation et peut tripler le temps de tirage au vide.
2. Utiliser des boyaux de gros diamètre et les plus courts possible. La perte de charge dans un boyau de charge standard est le goulot d'étranglement le plus fréquent.
3. Tirer des deux côtés du circuit, liquide et gaz.
4. Placer la jauge à vide loin de la pompe, idéalement à l'extrémité opposée du système. Une jauge installée au collecteur mesure la performance de la pompe, pas l'état du système.
5. Descendre sous 500 microns, puis continuer un moment.

Étape 4 : le test de remontée

C'est l'étape décisive, et c'est aussi la plus souvent escamotée par manque de temps.

La pompe est isolée du système par une vanne — pas simplement arrêtée — et on observe la jauge. Trois comportements possibles, et chacun raconte une histoire différente :

• La valeur reste stable sous 500 microns. Le système est sec et étanche. On peut ouvrir les vannes.
• La valeur monte, puis se stabilise autour d'une valeur plus élevée. Il reste de l'humidité qui continue de s'évaporer. Il faut poursuivre le tirage au vide, éventuellement avec une cassure à l'azote sec pour aider l'eau résiduelle à s'évacuer.
• La valeur monte et ne cesse jamais de monter. Il y a une fuite. On recommence à l'épreuve de pression.

Cette lecture-là est la véritable signature d'un travail bien fait. Elle prend du temps, elle n'impressionne personne, et elle détermine la durée de vie du compresseur.

Étape 5 : l'ouverture des vannes et la pesée de la charge

Le FLEXX de trois tonnes contient 2,9 lb (102,3 oz) de R32 en précharge d'usine, prévue pour 24,6 pi (7,5 m) de tuyauterie. Au-delà, on ajoute 0,32 oz par pied (30 g/m) sur cette configuration — une valeur qui n'est pas la même que sur les modèles de quatre et cinq tonnes, ce qui piège régulièrement.

L'ajout se fait à la balance électronique, pas à l'estime. La valeur ajoutée est inscrite sur la fiche de mise en service et sur une étiquette apposée à l'appareil. Le prochain technicien qui interviendra sur ce système saura exactement combien de réfrigérant il contient — information qui, autrement, se perd définitivement.

Pourquoi le R32 rend cette rigueur non négociable

L'étiquette orange visible sur le caisson porte la mention A2L R32. Le R32 est un réfrigérant légèrement inflammable, au potentiel de réchauffement planétaire nettement inférieur à celui du R-410A. Il impose des exigences précises :

• Aucune récupération, aucun transfert avec de l'équipement non prévu pour l'A2L. Pompe de récupération, boyaux, détecteurs : le matériel doit être classé pour ce réfrigérant.
• Pas de perçage de tuyauterie sous pression, comme l'indique explicitement l'avertissement collé sur l'appareil.
• Une intervention par du personnel qualifié seulement. Ce n'est pas une formule administrative : les procédures de récupération et de charge diffèrent de celles du R-410A.
• Une sonde de détection de fuite A2L, incluse et montée en usine sur l'unité intérieure, qui doit rester alimentée en permanence.

L'humidité résiduelle et les résidus de brasage ont les mêmes conséquences sur un système au R32 que sur un système au R-410A. La différence, c'est que l'ensemble du protocole de manipulation est plus encadré, et qu'un raccourci pris en chemin devient un raccourci documenté par l'étiquette apposée sur l'appareil.

Le support, les dalles et la clôture

L'unité repose sur une base d'aluminium posée sur des dalles de béton, dans un espace latéral bordé d'une clôture de lattis de bois. Trois vérifications ont été faites avant de poser l'appareil :

• La stabilité des dalles. Une dalle qui bascule sous 187 lb met la tuyauterie en tension et finit par fatiguer les raccords.
• Le dégagement par rapport au lattis. Un lattis laisse passer l'air, ce qui est un avantage réel par rapport à une clôture pleine, mais il ne dispense pas de respecter la distance minimale au manuel. Un panneau ajouté plus tard pour « cacher l'appareil » annule ce bénéfice.
• Le niveau, repris après la pose. Le retour d'huile au compresseur et l'écoulement du bac de base en dépendent.

Ce que nous relevons à la fin de la mise en service

Avant de quitter un chantier, nous consignons une série de valeurs qui deviennent la référence pour toute intervention future :

• pression et température d'aspiration et de refoulement ;
• surchauffe et sous-refroidissement calculés ;
• delta T air repris / air soufflé ;
• pression statique externe du réseau de conduits ;
• ampérage du compresseur et des ventilateurs, comparé au MCA de 27,7 A ;
• charge totale, précharge plus ajout pesé ;
• lecture finale du test de remontée.

Un client qui possède ces chiffres peut, dans cinq ans, savoir si son système a dérivé. Un client qui ne les a pas devra payer un diagnostic complet pour répondre à la même question.

Ce que ce chantier de La Présentation nous rappelle

Erreurs à éviter

• Braser sans azote. Le dommage est interne, invisible, et il ne se corrige pas.
• Juger un vide au manomètre analogique. Ces cadrans ne mesurent pas les microns.
• Laisser les obus Schrader en place pendant l'évacuation. Le temps perdu pousse à écourter l'étape.
• Placer la jauge à vide sur le collecteur, à côté de la pompe. On mesure alors la pompe, pas le système.
• Arrêter la pompe sans isoler le système pour le test de remontée. L'huile de la pompe peut remonter dans le circuit.
• Charger à l'estime plutôt qu'à la balance. Sur un système à vitesse variable, une charge approximative dégrade le rendement sans déclencher de code d'erreur.
• Ne rien documenter. L'information perdue au moment de la mise en service ne se retrouve jamais.

Subventions et admissibilité

Le jumelage installé est homologué ENERGY STAR et porte le numéro AHRI 217120760. C'est ce numéro, propre à la combinaison exacte de l'unité intérieure et de l'unité extérieure, que vérifient les programmes gouvernementaux et les rabais locaux — pas le nom de la gamme. Les critères et les montants évoluent d'une année à l'autre et dépendent notamment de la source de chauffage remplacée, une variable importante en secteur agricole où le propane et le mazout demeurent présents. Nous validons l'admissibilité avec le client avant la signature.

Notre couverture

Nous réalisons ces installations CVAC à Montréal, à Laval, à Longueuil, sur la Rive-Nord, sur la Rive-Sud et dans l'ensemble de la Montérégie, incluant La Présentation, Saint-Hyacinthe, Saint-Damase, Sainte-Madeleine et Saint-Barnabé-Sud. Chaque projet comprend une mise en service documentée, remise au client, et non un simple démarrage suivi d'une poignée de main.

Si vous magasinez une thermopompe centrale, posez la question à chaque soumissionnaire : quelle valeur de vide visez-vous, et allez-vous me remettre les relevés de mise en service ? La réponse vous en dira plus long que n'importe quelle brochure.
