Installation d'une thermopompe centrale GREE FLEXX R32 ULTRA à Massueville, MRC de Pierre-De Saurel (Montérégie)

Le sectionneur, le pavé uni et le mur de vinyle : trois détails que personne ne photographie et qui décident pourtant de la durée de vie d'une thermopompe centrale

Quand un propriétaire nous envoie la photo d'une installation faite par un autre entrepreneur en nous demandant notre avis, nous ne regardons presque jamais l'appareil en premier. Nous regardons ce qu'il y a autour : la boîte grise fixée au mur à côté, le sol sous l'unité, la façon dont le revêtement a été percé. Ce sont ces trois éléments qui séparent une installation qui tient vingt ans d'une installation qui donne des problèmes à la troisième année.

Le chantier de Massueville est un bon exemple de la manière dont nous traitons ces trois points sur une thermopompe centrale GREE FLEXX R32 ULTRA.

Massueville : un noyau villageois, pas un développement de banlieue

Massueville, dans la MRC de Pierre-De Saurel, est un village de quelques centaines d'habitants au sud de Sorel-Tracy, organisé autour d'un noyau ancien. Le parc immobilier y est majoritairement composé de maisons plus âgées, souvent agrandies au fil des décennies, avec des revêtements refaits une ou deux fois et des fondations qui ne sont pas toujours d'aplomb.

Deux réalités locales pèsent sur un projet de thermopompe centrale dans ce secteur :

• Aucun réseau de gaz naturel. Le chauffage y est électrique, au mazout, au propane ou au bois.
• Une sensibilité à l'apparence des façades. Dans plusieurs noyaux villageois de la Montérégie, l'implantation d'appareils mécaniques visibles depuis la rue est encadrée par la réglementation municipale. Nous vérifions le règlement de zonage applicable avant de choisir l'emplacement — pas après avoir percé le mur.

Ici, l'unité extérieure a été implantée sur un mur latéral, à l'écart de la vue depuis la voie publique, sur une surface déjà aménagée en pavé uni.

La partie électrique : ce que la boîte grise à côté de l'appareil signifie réellement

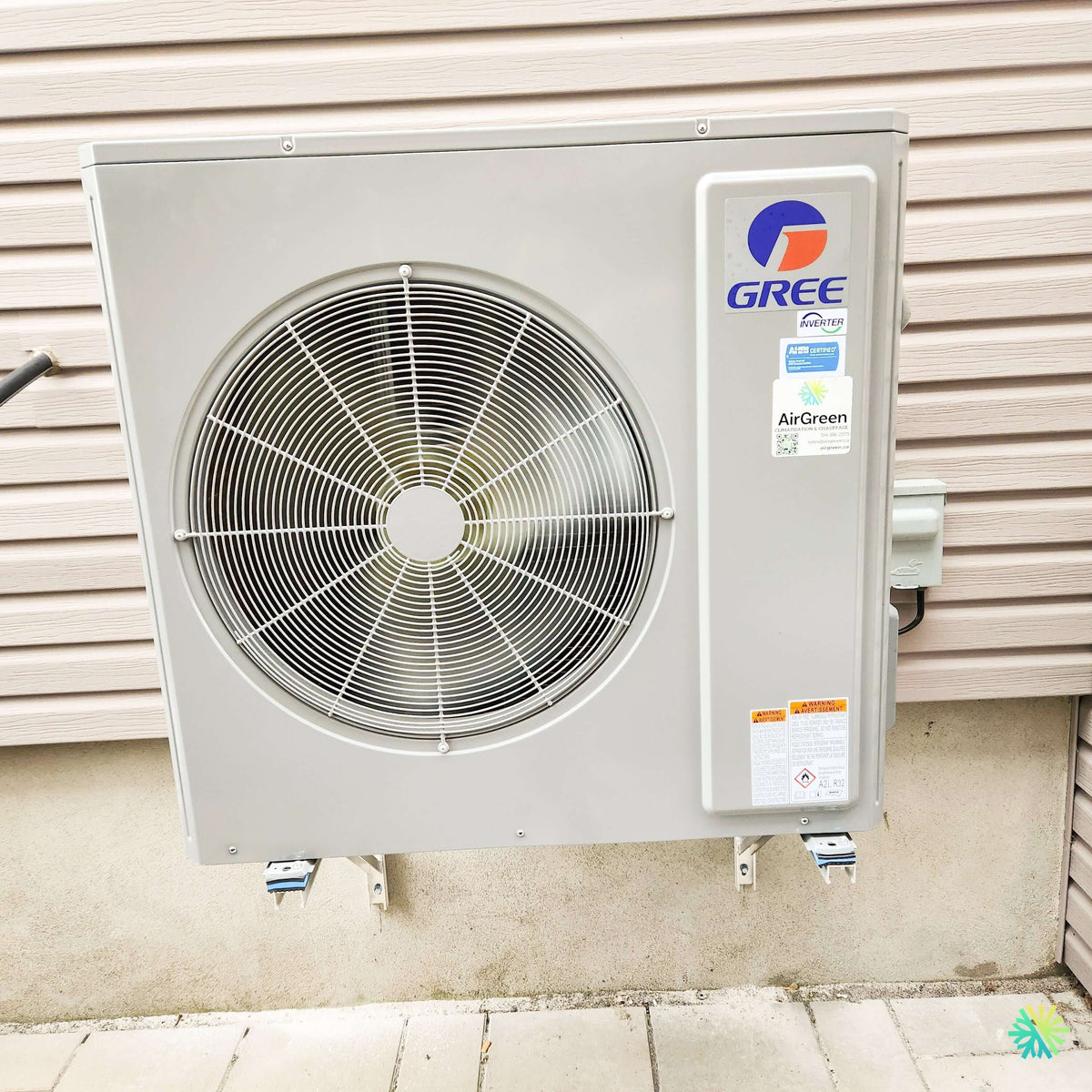

Sur la photo de cette installation, on distingue un boîtier gris fixé au mur, à droite de l'unité, relié par un conduit flexible étanche. C'est un sectionneur — un dispositif de sectionnement local — et c'est probablement l'élément le plus souvent bâclé, voire carrément omis, sur les installations résidentielles que nous sommes appelés à corriger.

Pourquoi il doit être là

Le Code exige un moyen de sectionnement à portée de vue de l'appareil et à proximité immédiate. La logique n'a rien d'administratif : un technicien qui ouvre le compartiment électrique d'une unité extérieure doit pouvoir couper l'alimentation lui-même, la voir coupée, et savoir que personne ne la remettra pendant qu'il a les mains dedans. Un disjoncteur au sous-sol, derrière une porte, dans un panneau que quelqu'un peut réarmer sans se douter de rien, ne remplit pas cette fonction.

Trois erreurs fréquentes sur ce point :

1. Le sectionneur monté sur le panneau de service de l'unité. Il devient impossible de retirer le panneau sans démonter le sectionneur.
2. Le sectionneur placé derrière l'appareil. Techniquement présent, pratiquement inaccessible.
3. Un boîtier non conçu pour l'extérieur. Deux hivers plus tard, l'intérieur est corrodé et les contacts chauffent.

MCA 27,7 A et MOCP 30 A : ce que ces deux chiffres imposent

L'unité extérieure GUD36W2/NhE-D(U) est alimentée en 208-230 V, avec un MCA de 27,7 A et un MOCP de 30 A.

• Le MCA (ampacité minimale du circuit) dicte le calibre minimal du conducteur. En dessous, le câble chauffe.
• Le MOCP (protection maximale contre les surintensités) dicte le calibre maximal du disjoncteur. Au-dessus, la protection ne protège plus grand-chose.

Autrement dit : le circuit doit être dédié, dimensionné pour au moins 27,7 A, et protégé par un disjoncteur d'au plus 30 A. Poser un 40 A « pour être tranquille » parce que l'appareil déclenche au démarrage est une réponse dangereuse à un problème qui a une autre cause. La section intérieure, elle, a ses propres exigences (MCA 5,3 A, MOCP 15 A) et son propre circuit.

Le raccordement lui-même

Le conduit flexible étanche entre le sectionneur et l'unité n'est pas décoratif : il absorbe les micromouvements de l'appareil et empêche que la vibration ne se transmette au boîtier et aux connexions. Il doit descendre en formant une boucle basse avant de remonter vers l'entrée de l'appareil, pour que l'eau qui suit la gaine s'égoutte au point bas au lieu d'entrer dans le compartiment électrique.

La capacité du panneau, à vérifier avant de commander

Dans une maison de village chauffée à l'électricité, avec chauffe-eau, cuisinière, sécheuse et parfois une pompe de puisard, l'ajout de deux circuits — dont un de 30 A — n'est pas toujours possible sur un panneau existant. Nous faisons le calcul de charge avant la commande du matériel, jamais le matin de l'installation.

Le pavé uni sous l'appareil : le piège de janvier

L'unité est installée au-dessus d'une surface de pavé uni, ce qui explique en grande partie le choix d'un montage sur supports muraux plutôt qu'une dalle au sol : personne n'avait envie de découper l'aménagement paysager.

Ce choix règle un problème et en crée un autre, qu'il faut traiter.

En mode chauffage, une thermopompe produit de l'eau. Le cycle de dégivrage fait fondre le givre accumulé sur l'échangeur extérieur, et cette eau tombe. Sur du gravier, elle s'infiltre. Sur du pavé uni, en janvier, elle gèle et forme progressivement une plaque. Si cette surface est un passage — vers la cour, vers le cabanon, vers le bac de recyclage — le problème n'est plus mécanique, il est humain.

Nos options, selon le site :

• Une bande de pierre nette retirée du pavé sous l'aplomb de l'appareil, pour que l'eau s'infiltre plutôt que de s'étaler.
• Un bac de récupération avec conduite d'évacuation dirigée à l'écart des zones de circulation.
• Un repositionnement de quelques dizaines de centimètres de l'appareil, quand la géométrie le permet, pour sortir l'égouttement du chemin de passage.

Nous en parlons au client au moment de la soumission. Un entrepreneur qui n'aborde jamais la question de l'eau de dégivrage n'a probablement jamais été rappelé en février.

Le montage contre un revêtement de vinyle

Le mur porte un revêtement de vinyle, et ce détail change la méthode.

Le vinyle est un parement souple, posé de façon volontairement flottante pour absorber la dilatation thermique — un panneau peut bouger de plusieurs millimètres entre janvier et juillet. Il n'offre aucune capacité portante et il ne tolère pas d'être comprimé : une vis serrée à fond dans du vinyle le déforme, fissure le panneau au froid, et ouvre un chemin d'eau derrière le revêtement.

Les supports ont donc été ancrés dans la fondation de béton crépie, sous la ligne de vinyle, avec la quincaillerie adaptée au béton. Des plots antivibratiles sont intercalés entre les pattes de l'appareil et les bras des supports, et la boulonnerie est serrée sans écraser les plots — un plot comprimé à bloc ne fait plus son travail et transmet la vibration dans le mur, donc dans la maison.

Là où la ligne frigorifique et le câblage traversent le revêtement, la pénétration est réalisée avec un manchon et une pente vers l'extérieur, puis scellée avec un produit compatible avec le vinyle. Le calfeutrant appliqué directement sur un joint de vinyle qui bouge se décolle en une saison.

L'étiquette A2L R32 sur le flanc de l'appareil

Le pictogramme de réfrigérant faiblement inflammable et la mention A2L R32 sont visibles sur le boîtier électrique de l'unité. Ce n'est pas un avertissement à ignorer, et ce n'est pas non plus une raison de s'inquiéter.

Ce que cela implique concrètement :

• La réparation et la manipulation du réfrigérant sont réservées à du personnel formé aux réfrigérants A2L, avec des outils, une pompe à vide et des détecteurs compatibles. C'est écrit sur l'étiquette elle-même.
• La charge et la ventilation de la pièce comptent pour la section intérieure, pas pour l'unité extérieure. Un serpentin ou un ventilo-convecteur installé dans un local exigu n'obéit pas aux mêmes règles que le même appareil dans un sous-sol ouvert.
• La sonde de détection de fuite A2L est incluse d'usine sur la gamme FLEXX ULTRA. Encore faut-il qu'elle soit raccordée et vérifiée à la mise en service, ce qui figure sur notre feuille de contrôle.
• On ne perce jamais dans un composant contenant du réfrigérant, y compris pour « faire passer un fil ».

Un entrepreneur qui manipule un système R32 exactement comme il manipulait du R410A il y a cinq ans n'a pas mis ses méthodes à jour. C'est une question à poser avant de signer, à Massueville comme à Montréal, Laval, Longueuil ou n'importe où sur la Rive-Nord et la Rive-Sud.

La combinaison installée

Choix de capacité, subventions et entretien : les décisions qui suivent l'installation

Pourquoi 34 000 BTU et pas 48 000

La gamme FLEXX ULTRA monte jusqu'à 54 000 BTU. Il aurait été facile de proposer plus gros. Nous ne le faisons pas sans raison, et voici pourquoi.

Un appareil surdimensionné atteint sa consigne trop vite, s'arrête, redémarre, et passe sa vie dans les régimes où son rendement est le moins bon. En été, des cycles courts signifient une déshumidification insuffisante : la maison est froide et moite plutôt que fraîche et sèche. En hiver, la modulation perd son intérêt puisque l'appareil travaille constamment au bas de sa plage.

La combinaison retenue module de 18 000 à 37 000 BTU/h. C'est cette plage — et non la capacité nominale — qui détermine le confort réel. Elle a été choisie après un calcul de charge, pas d'après la superficie au pied carré, méthode qui surdimensionne presque systématiquement les maisons rénovées.

LogisVert : le numéro AHRI est la pièce maîtresse du dossier

Le programme LogisVert d'Hydro-Québec établit l'aide pour une thermopompe air-air à partir de la capacité de chauffage à -8 °C, selon un barème de l'ordre de 120 $ par 1 000 BTU/h, avec un plafond avoisinant 6 700 $, et prévoit des montants bonifiés lorsque l'installation remplace un chauffage au mazout ou au propane — une situation courante dans la MRC de Pierre-De Saurel.

Les conditions : être propriétaire résidentiel et client d'Hydro-Québec, faire réaliser les travaux par un entrepreneur détenant une licence RBQ, et installer un ensemble homologué, certifié ENERGY STAR, portant un numéro AHRI valide.

Ce dernier point mérite d'être compris. Un numéro AHRI ne certifie pas un appareil isolé : il certifie une combinaison précise d'unité extérieure et de section intérieure. Le 217120760 correspond exactement au jumelage installé ici. Changer la section intérieure pour un modèle « équivalent » d'une autre gamme, même de la même marque, invalide le numéro et peut faire refuser une demande parfaitement légitime sur le plan technique.

Les barèmes étant révisés périodiquement, nous validons le montant applicable au dossier avant de l'écrire dans une soumission.

L'entretien, et le fait que l'appareil est maintenant accessible

Le montage sur supports muraux, au-dessus du pavé, a un avantage que le client n'avait pas anticipé : l'appareil reste accessible toute l'année, à hauteur de travail, sans avoir à dégager un mètre de neige avant de pouvoir ouvrir un panneau.

Le programme d'entretien CVAC annuel que nous recommandons pour une thermopompe centrale comprend le nettoyage de l'échangeur extérieur, la vérification de la charge et des pressions, le contrôle des raccordements électriques et du serrage au sectionneur, l'inspection du drain de condensat de la section intérieure, la vérification du fonctionnement de la sonde A2L, et le remplacement du filtre. Un échangeur extérieur encrassé de pollen et de graines d'érable perd plusieurs points de rendement en une seule saison — et en secteur villageois entouré de champs, l'encrassement est plus rapide qu'en ville.
