Vendu et installé par AirGreen.Montréal, Laval, Longueuil, Rive-Sud et Rive-Nord

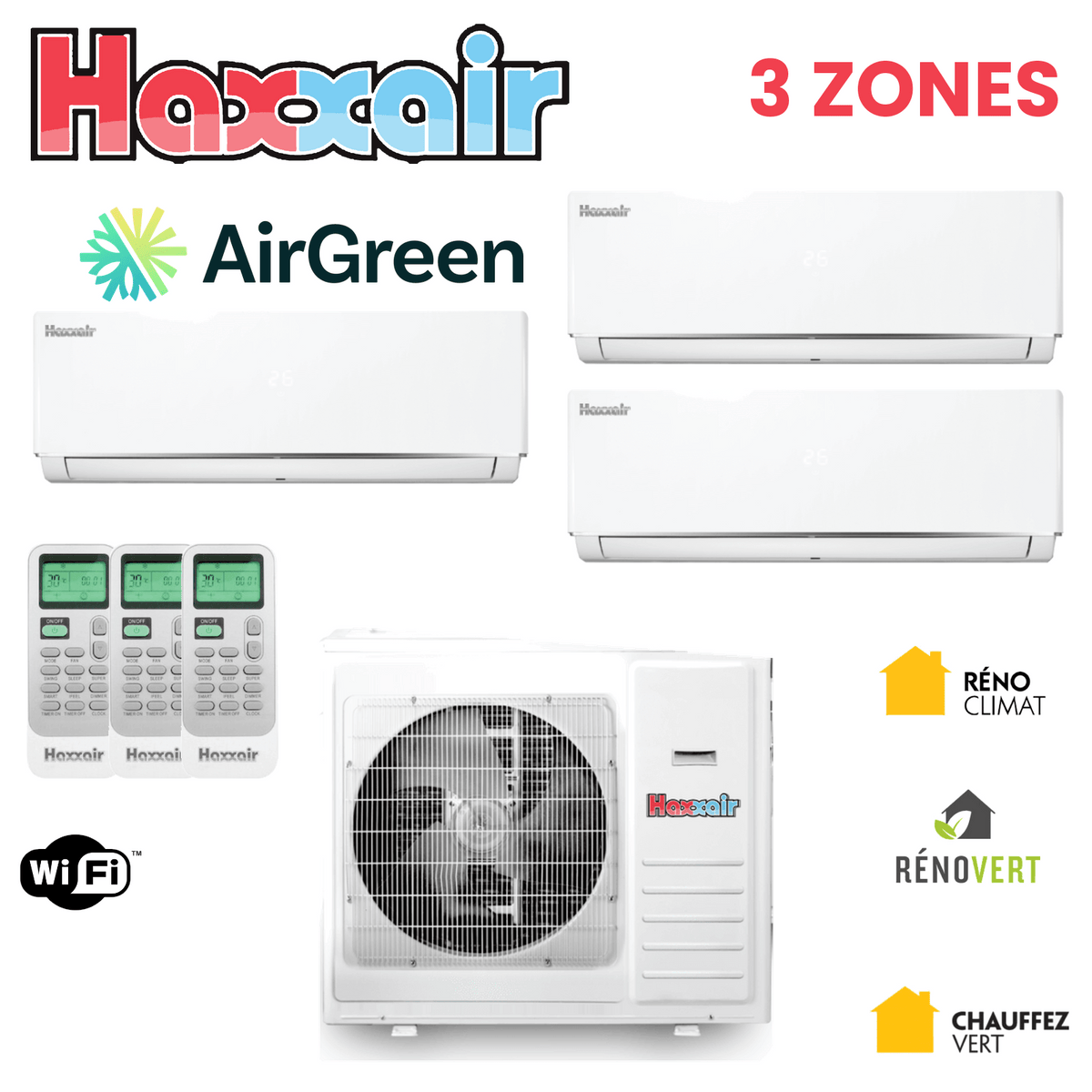

Triple zone HAXXAIR · HVHM-24T2D, HVHM-36T2D ou HVHM-42T2D
Trois pièces, trois unités HAXXAIR possibles : la HVHM-24T2D, publiée jusqu’à trois têtes, la HVHM-36T2D, jusqu’à quatre, et la HVHM-42T2D, sans tableau HAXXAIR. À trois têtes, c’est la limite par tête qui compte : trois tuyaux de 65 pi font 195 pi (notre calcul), sous les longueurs totales publiées de 197 pi (HVHM-24T2D) et 246 pi (HVHM-36T2D). Entrez vos trois longueurs : l’outil les vérifie.
Exemple de départ : 20, 30 et 40 pi jusqu’aux trois têtes, et 10 pi de dénivelé. Longueurs de tuyaux en pieds, comme HAXXAIR les publie.
90 pi (27,4 m) de tuyaux pour trois têtes
Le trait vertical marque la précharge de la HVHM-24T2D et de la HVHM-36T2D.
15 pi au-delà des 75 pi de précharge publiés par HAXXAIR : la charge de réfrigérant se complète alors sur place ; HAXXAIR ne publie pas la quantité par pied pour les HVHM.
Limites publiées pour la HVHM-24T2D et la HVHM-36T2D : 65 pi par tête, 49 pi de dénivelé.
HVHM-24T2D et HVHM-36T2D : dans les limites publiées
Aucune longueur publiée par HAXXAIR pour la HVHM-42T2D.
Pour chacune des trois têtes, comptez la longueur réelle du tuyau, coudes et traversées de murs compris.
Longueurs, dénivelé et précharge : catalogue HAXXAIR, tableaux HVHM-24T2D et HVHM-36T2D.
La HVHM-36T2D mesure 41 3/8 po (105,1 cm) de haut, 8 3/8 po (21,3 cm) de plus que la HVHM-24T2D (33 po, 83,8 cm), pour la même largeur de 37 3/8 po (94,9 cm) ; la HVHM-42T2D n’a pas de dimensions publiées par HAXXAIR.
| Caractéristique | HVHM-24T2D | HVHM-36T2D | HVHM-42T2D |
|---|---|---|---|
| Têtes, selon HAXXAIR | 2 ou 3 | 2 à 4 | pas de tableau HAXXAIR |
| Combinaisons de trois têtes publiées | 5 | 10 | — |
| AHRI | 204198639 | 204100526 | 212510994 |
| ENERGY STAR Canada | 3542753 · climat froid | 3542752 · climat froid | 4652577 · climat froid |
| Niveau sonore, unité extérieure | 59 dB | 59 dB | non publié par HAXXAIR |
| Dimensions, unité extérieure (L × H × P) | 37 3/8 × 33 × 13 3/8 po | 37 3/8 × 41 3/8 × 13 3/8 po | non publiées par HAXXAIR |
| Longueur totale publiée | 197 pi (60,0 m) | 246 pi (75,0 m) | non publiée par HAXXAIR |
| LogisVert, montant indicatif | 1 800 $ | 2 688 $ | 3 240 $ |
Combinaisons, niveau sonore, dimensions et longueurs totales : catalogue HAXXAIR, tableaux de la HVHM-24T2D et de la HVHM-36T2D, centimètres et mètres par notre conversion.
LogisVert. Le guide LogisVert v1.10 d’Hydro-Québec (15 septembre 2026) donne 120 $ (ENERGY STAR climat froid) ou 50 $ (ENERGY STAR) par 1 000 BTU/h à −8 °C, pour une unité extérieure d’au moins 12 000 BTU/h de puissance nominale en climatisation. Nous utilisons la puissance de chauffage à 17 °F (−8,3 °C) du dossier ENERGY STAR. C’est un montant indicatif. Seule Hydro-Québec confirme l’aide accordée. Ici : 15 000, 22 400 et 27 000 BTU/h à −8,3 °C pour les trois unités, dans leur dossier ENERGY STAR. Les conditions du programme sont sur notre page HAXXAIR.
Selon HAXXAIR, la précharge de 75 pi correspond à 81,13 oz de R-410A pour la HVHM-24T2D et à 105,82 oz pour la HVHM-36T2D, soit 2,30 et 3,00 kg tout ronds (notre conversion).
Catalogue HAXXAIR, tableaux HVHM
À trois têtes, le tableau HAXXAIR de la HVHM-24T2D ne publie qu’une combinaison avec une tête de 18 000 BTU/h : 9 000 + 9 000 + 18 000. Aucune n’associe une 18 000 à une 12 000.
Catalogue HAXXAIR, tableau des combinaisons
Le tableau HAXXAIR de la HVHM-36T2D imprime deux « 75 » qui ne mesurent pas la même chose : 75 m (246 pi) de longueur totale de tuyaux, mais 75 pi (22,9 m) de précharge.
Catalogue HAXXAIR, tableau HVHM-36T2D
Résidentiel. « Garantie de cinq ans sur les pièces et le compresseur pour une installation résidentielle. »
Commercial. « Garantie d’un an sur les pièces et de cinq ans sur le compresseur pour une installation commerciale. »
Catalogue de produits HAXXAIR. Selon le catalogue, elle s’applique « sur tous les modèles courants au Canada », mais il ne nomme pas la HVHM-42T2D. Notre soumission précise ce qui s’applique à votre installation.
Oui, tant que chaque tête reste à 49 pi ou moins au-dessus ou au-dessous de l’unité extérieure : c’est le dénivelé que HAXXAIR publie pour la HVHM-24T2D et la HVHM-36T2D. HAXXAIR ne publie pas d’écart maximal entre deux des trois têtes.
Les deux tableaux HAXXAIR publient 9 000 + 9 000 + 9 000, soit 27 000 BTU/h de têtes : plus que les 24 000 BTU/h de chauffage nominal que HAXXAIR publie pour la HVHM-24T2D, moins que les 36 000 de la HVHM-36T2D. La HVHM-42T2D, que nous proposons aussi en 3 zones, n’a pas de tableau HAXXAIR. Le choix se fait sur place, selon les pertes de chaleur des trois chambres.
Jusqu’à 65 pi de tuyau par tête, la limite que HAXXAIR publie pour la HVHM-24T2D et la HVHM-36T2D ; au-delà, l’emplacement de l’unité extérieure est à revoir.
Le prix dépend de l’unité extérieure, des trois têtes, de la longueur de chaque tuyau et de la longueur totale par rapport à la précharge publiée. Demandez une soumission : nous venons voir les lieux.
