Mini Split YORK Série X 23 SEER | 12000 BTU 115V

Une thermopompe murale 115 V qui se distingue surtout par sa modulation, son efficacité et sa simplicité d’intégration

Le Mini Split YORK Série X 23 SEER | 12000 BTU 115V répond à un besoin assez précis dans le marché du CVAC résidentiel : obtenir une thermopompe murale inverter de 12 000 BTU sans nécessairement passer à une alimentation de 208/230 V. Cette configuration peut être particulièrement intéressante dans certaines maisons, copropriétés, agrandissements et petits locaux du Grand Montréal, à condition que le circuit électrique disponible et la charge thermique du bâtiment correspondent réellement à l’appareil.

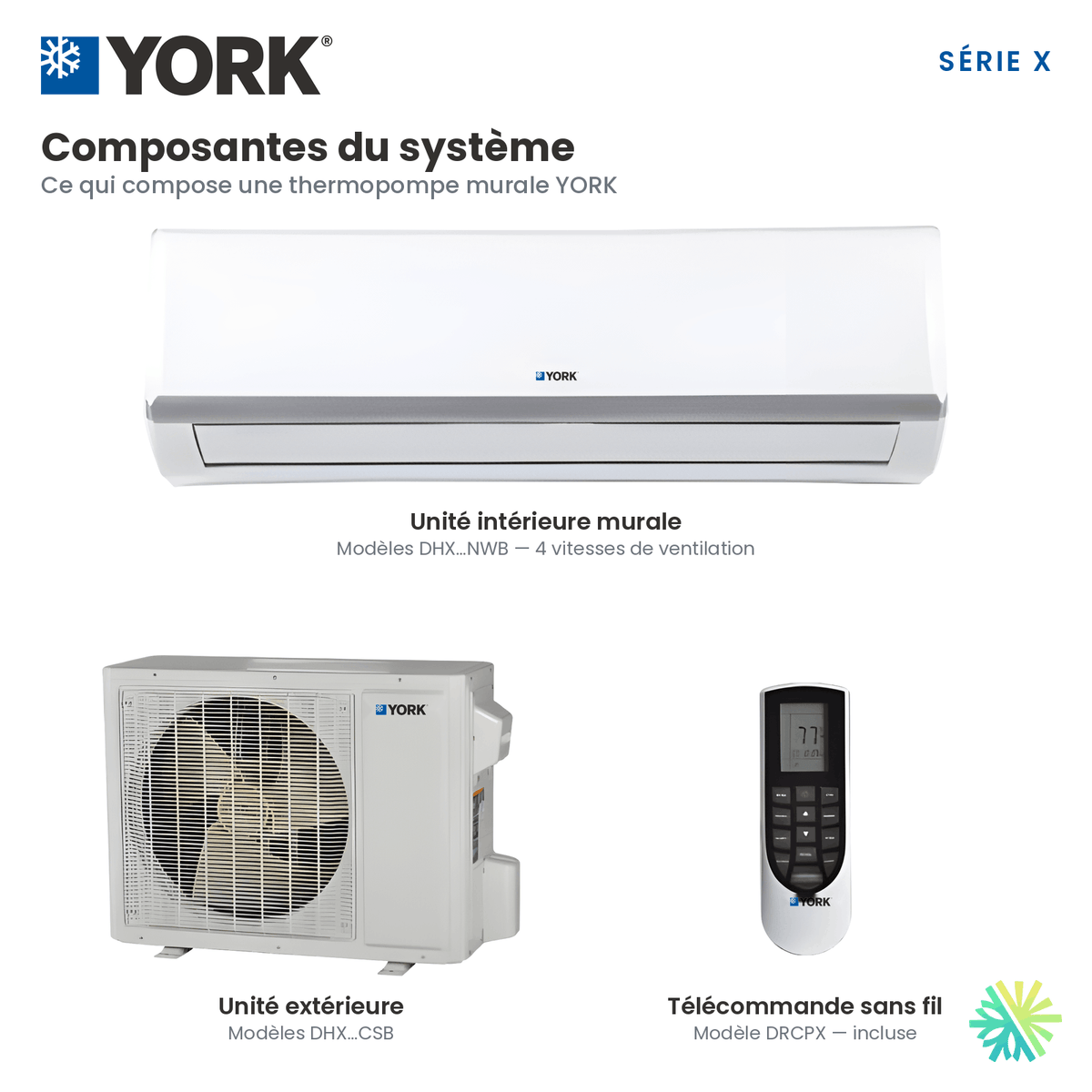

L’ensemble étudié ici est composé de l’unité intérieure DHX12NWB11S et de l’unité extérieure DHX12CSB11S. YORK classe officiellement cette combinaison dans sa Série X, une famille de thermopompes murales à haut rendement offerte en 115 V et en 208/230 V selon les capacités. La brochure YORK confirme que le modèle 12K en 115 V utilise précisément cette paire intérieur/extérieur.

Chez AirGreen, nous considérons qu’un appareil de 12 000 BTU doit être sélectionné à partir du bâtiment réel et non d’une simple règle basée sur le nombre de pieds carrés. À Montréal, un appartement ancien avec murs de maçonnerie, infiltration d’air et grandes fenêtres peut présenter une charge très différente d’un condo récent à Laval. À Longueuil, sur la Rive Sud ou sur la Rive Nord, l’orientation solaire, l’étage, la hauteur des plafonds et la configuration des pièces influencent également le résultat.

« Série X 23 SEER » ne signifie pas que ce modèle précis est évalué à 23 SEER

Cette distinction mérite d’être expliquée clairement.

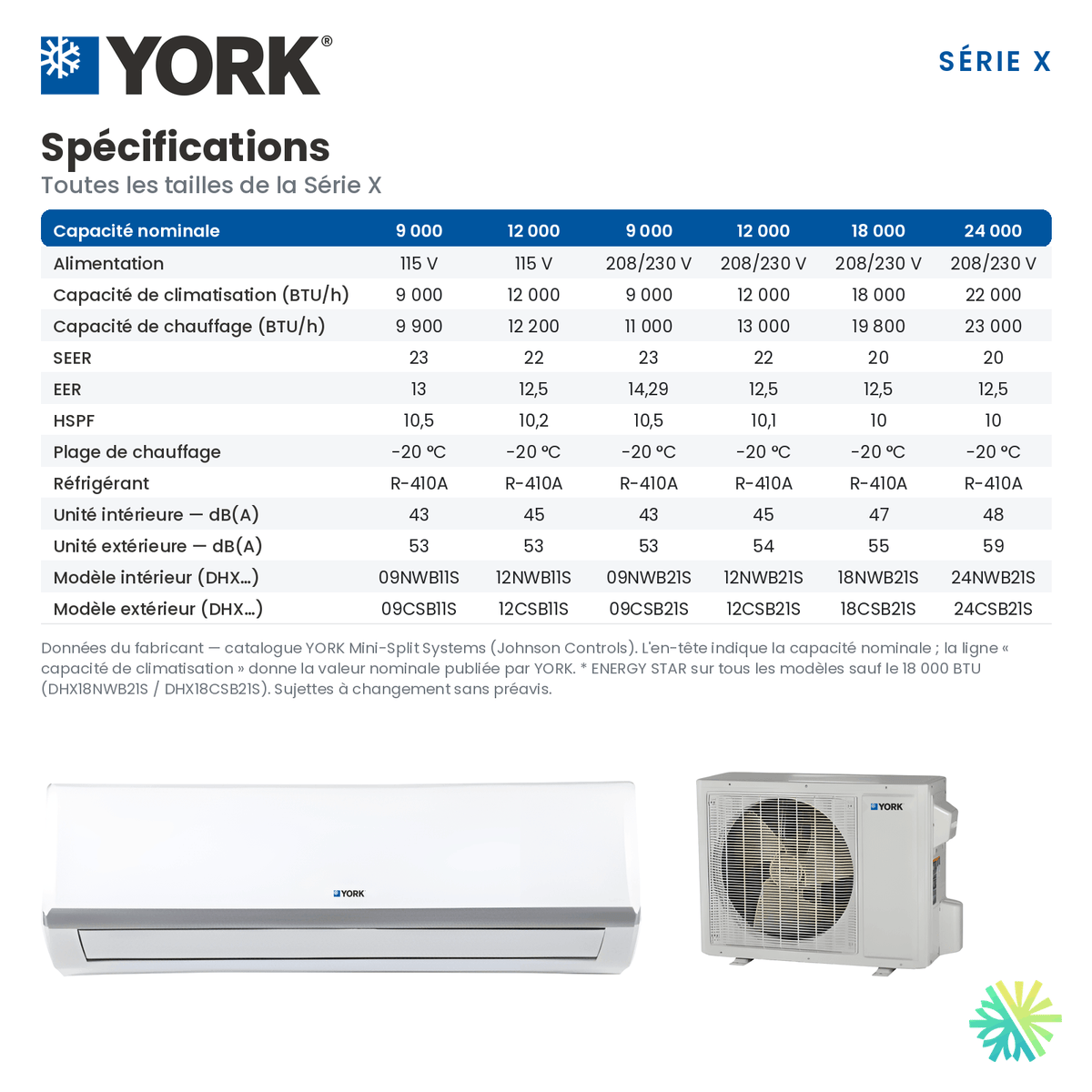

YORK présente la famille comme la Série X jusqu’à 23 SEER. Le catalogue indique effectivement « X Series – Up to 23 SEER ».

Cependant, pour la combinaison précise DHX12NWB11S / DHX12CSB11S en 115 V, le tableau technique du fabricant indique :

• 12 000 BTU/h de capacité nominale en climatisation;
• 12 200 BTU/h de capacité nominale en chauffage;
• 22 SEER;
• 12,5 EER;
• 10,2 HSPF.

Le 23 SEER correspond donc au rendement maximal atteint par certains modèles de la Série X, notamment le 9 000 BTU 115 V, tandis que le 12 000 BTU 115 V est donné à 22 SEER dans la brochure YORK.

Pour un acheteur qui compare plusieurs thermopompes murales, cette nuance est importante. Nous recommandons toujours de comparer la combinaison exacte des modèles intérieur et extérieur plutôt que de se fier uniquement au nom général de la série.

Il faut également éviter de transformer ces données en valeurs SEER2. La documentation de cette génération utilise les anciennes mesures SEER, EER et HSPF, et non les nouvelles mesures SEER2, EER2 et HSPF2.

Une capacité de 12 000 BTU qui peut moduler bien au-delà du chiffre nominal

Le fonctionnement inverter constitue l’un des points les plus intéressants de cette YORK Série X.

Sa capacité nominale de refroidissement est de 12 000 BTU/h, mais son compresseur peut moduler de 3 514 à 14 569 BTU/h. En chauffage, la capacité nominale est de 12 200 BTU/h, avec une plage publiée de 2 764 à 16 582 BTU/h.

Cette plage de modulation explique beaucoup mieux le comportement réel de la thermopompe qu’un simple chiffre de 12 000 BTU.

Lorsqu’un logement approche de sa température de consigne, le système n’a pas besoin de produire continuellement sa capacité maximale. Il peut réduire sa production, ce qui favorise des périodes de fonctionnement plus longues et plus stables.

Dans une installation bien dimensionnée, cela peut contribuer à :

• réduire les variations de température;
• limiter les démarrages et arrêts répétés;
• améliorer la déshumidification en été;
• diminuer les changements brusques de bruit;
• maintenir un confort plus uniforme.

À l’inverse, installer un 12 000 BTU dans un espace dont la charge réelle est beaucoup trop faible peut limiter les avantages de cette modulation. Même un système inverter a une capacité minimale, ici environ 3 514 BTU/h en climatisation.

Pourquoi l’alimentation 115 V peut être intéressante

Le DHX12CSB11S fonctionne en 115 V, monophasé, 60 Hz. La brochure indique un courant nominal de 8,8 A en climatisation et également 8,8 A en chauffage.

Pour certaines propriétés, cette caractéristique peut faciliter le projet comparativement à une thermopompe nécessitant une alimentation 208/230 V.

Cela ne signifie toutefois pas que l’appareil peut être branché sur n’importe quelle prise murale existante.

YORK spécifie pour cette combinaison :

MCA : 15 A
MOCP : 25 A

Le MCA correspond à l’ampacité minimale du circuit, tandis que le MOCP représente la protection maximale contre les surintensités permise par le fabricant.

Chez AirGreen, nous vérifions donc toujours l’alimentation disponible avant l’installation. Dans les immeubles plus anciens de Montréal, par exemple, le fait de voir une prise 115 V à proximité ne suffit absolument pas à confirmer que le circuit convient à la thermopompe.

L’alimentation, le calibre des conducteurs, la protection et le raccordement doivent correspondre aux exigences électriques applicables.

Quatre débits d’air : 400, 288, 241 et 171 CFM

L’unité intérieure DHX12NWB11S offre quatre débits d’air publiés par YORK :

400 / 288 / 241 / 171 CFM.

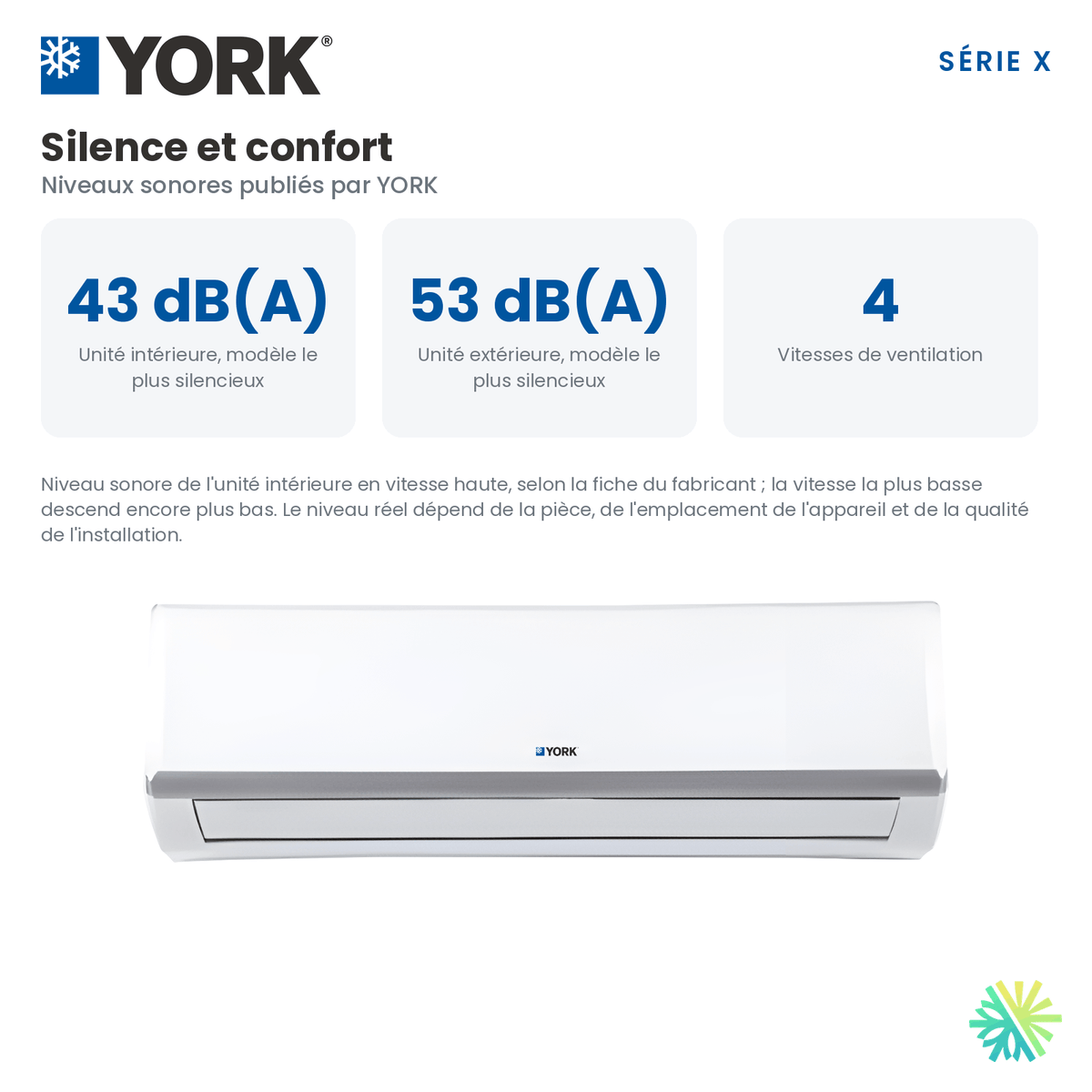

Le niveau de pression sonore varie simultanément entre 45 / 40 / 34 / 28 dB(A).

Cela permet de mieux comprendre ce que signifie réellement « fonctionnement silencieux ».

À basse vitesse, le fabricant annonce 28 dB(A). Lorsque la charge augmente et que l’appareil doit déplacer jusqu’à 400 CFM, le niveau sonore monte à 45 dB(A). Il est donc normal qu’une thermopompe soit plus audible lorsqu’elle doit récupérer rapidement plusieurs degrés de température.

Pour un salon ou un espace de vie, cette plage est généralement beaucoup plus utile à connaître qu’un seul chiffre de décibels présenté sans contexte.

Une tête murale compacte de 33 × 11 × 8 pouces

Les dimensions de l’unité intérieure sont de 33 × 11 × 8 po, soit environ 845 × 289 × 209 mm. YORK indique également un poids net d’environ 23 lb.

Cette largeur de 33 pouces facilite son intégration dans plusieurs configurations résidentielles, mais l’endroit choisi doit tout de même respecter plusieurs contraintes.

Lors de nos estimations CVAC à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud, nous examinons notamment :

• l’espace libre au-dessus de l’unité;
• la proximité des murs latéraux;
• la présence de portes ou de fenêtres;
• l’emplacement des meubles hauts;
• la trajectoire du jet d’air;
• le passage possible des conduites frigorifiques;
• la pente du drain de condensation;
• l’accès futur aux filtres et aux composantes pour l’entretien CVAC.

Le meilleur emplacement n’est donc pas systématiquement le mur le plus près de l’unité extérieure.

Un débit d’air bien orienté vaut mieux qu’une capacité mal distribuée

La fiche AirGreen indique un contrôle automatique des volets verticaux et horizontaux. La documentation de la Série X présente également des fonctions de contrôle de la direction de l’air et des options de commande permettant de gérer la position des volets.

Dans la pratique, le positionnement de la tête murale reste déterminant.

Un scénario que nous rencontrons fréquemment consiste à vouloir installer l’unité au bout d’un salon en espérant qu’elle climatise également deux chambres fermées situées derrière un corridor. Même avec 12 000 BTU disponibles, l’air ne traverse pas efficacement les cloisons et les portes fermées.

Nous préférons donc expliquer dès le départ ce qu’une thermopompe murale monozone peut réellement desservir. Lorsque la configuration du logement comporte plusieurs pièces isolées les unes des autres, une autre disposition ou un système multizone peut être plus logique.

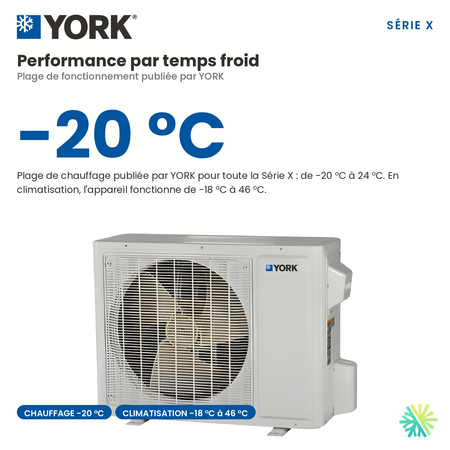

Chauffage jusqu’à -20 °C : ce que cette valeur signifie réellement

YORK publie une plage de fonctionnement en chauffage de -20 °C à 24 °C pour le DHX12CSB11S. En climatisation, la plage publiée est de -18 °C à 46 °C.

Cette thermopompe peut donc continuer à fonctionner à des températures hivernales importantes.

Il faut cependant distinguer deux notions :

température minimale de fonctionnement et capacité de chauffage disponible à cette température.

Le fait qu’une thermopompe soit autorisée à fonctionner à -20 °C ne signifie pas qu’elle conserve ses 12 200 BTU nominaux à -20 °C.

La fiche AirGreen indique actuellement environ 9 800 BTU à -8 °C et 8 600 BTU à -15 °C. Ces valeurs sont utiles pour comprendre la diminution progressive de capacité lorsque la température extérieure baisse.

C’est précisément le genre de donnée que nous considérons lorsqu’un propriétaire souhaite utiliser sa thermopompe comme source importante de chauffage pendant l’hiver québécois.

Une capacité de chauffage maximale publiée de 16 582 BTU/h

Le tableau YORK indique une capacité de chauffage modulante pouvant atteindre 16 582 BTU/h dans certaines conditions de fonctionnement.

Cette valeur maximale ne doit pas être interprétée comme une capacité garantie à -20 °C. Il s’agit de la limite supérieure de modulation du système dans les conditions où l’équipement peut la produire.

C’est une autre raison pour laquelle nous évitons les raccourcis du type « 12 000 BTU signifie toujours 12 000 BTU ».

Une thermopompe change continuellement sa production selon les températures intérieure et extérieure, la vitesse du compresseur et la demande thermique.

Dégivrage intelligent : particulièrement important en chauffage

La Série X utilise un système de dégivrage qui intervient selon les besoins plutôt qu’en appliquant simplement un cycle fixe sans tenir compte des conditions.

YORK indique que cette stratégie permet de réduire la consommation d’énergie associée aux dégivrages inutiles. La brochure présente également une construction avec châssis d’acier robuste, un revêtement résistant à la corrosion, un fonctionnement silencieux et l’affichage de la température ambiante sur l’unité intérieure.

En climat humide et froid, cette fonction est particulièrement pertinente. Lorsque l’échangeur extérieur fonctionne en mode chauffage, du givre peut progressivement se former. Le système doit alors inverser temporairement son cycle pour dégivrer l’échangeur.

Un cycle de dégivrage occasionnel est donc normal. Il ne constitue pas automatiquement un problème de fonctionnement.

Tuyauterie, bruit, Wi-Fi et installation : les détails à vérifier avant de choisir cette YORK Série X

Tuyauterie frigorifique 1/4 po – 1/2 po

Pour le DHX12CSB11S, YORK indique :

liquide : 1/4 po
gaz : 1/2 po
drain : 5/8 po.

Le diamètre de 1/2 po du tuyau gaz est particulièrement important lors d’un remplacement d’une ancienne thermopompe.

Il arrive qu’un propriétaire souhaite conserver les conduites déjà présentes dans le mur. Cette solution n’est acceptable que si les diamètres, l’état des conduites et les conditions d’installation correspondent au nouvel appareil.

Nous ne recommandons jamais de sélectionner une thermopompe simplement parce que « les tuyaux sont déjà là ». Une incompatibilité de tuyauterie peut transformer un remplacement apparemment simple en installation techniquement incorrecte.

Jusqu’à 65,5 pieds de conduite frigorifique

YORK autorise pour cette combinaison une longueur totale maximale de 65,5 pi, soit environ 20 m, avec une différence de hauteur maximale de 33 pi, soit environ 10 m.

Cela laisse une flexibilité intéressante pour les maisons à plusieurs étages, les condos ou les bâtiments où l’unité extérieure ne peut pas être placée directement derrière l’unité intérieure.

Nous devons néanmoins planifier le trajet avec soin. Plus le parcours devient complexe, plus il faut tenir compte du passage architectural, du drainage, de l’esthétique des cache-tuyaux et des recommandations du fabricant.

Unité extérieure : 33 × 21 × 12,5 pouces et 53 dB(A)

L’unité extérieure DHX12CSB11S mesure environ 33 × 21 × 12,5 po selon le tableau YORK, avec un niveau de pression sonore annoncé de 53 dB(A).

Son format relativement compact aide dans les propriétés où l’espace extérieur est limité.

À Montréal et dans certains secteurs densément construits de Longueuil ou Laval, nous accordons une attention particulière à la position de l’unité extérieure. Une installation près d’une chambre, d’une fenêtre voisine ou dans un passage étroit peut amplifier la perception du bruit.

Sur la Rive Sud et la Rive Nord, l’espace disponible est parfois plus généreux, mais nous devons toujours considérer la neige, l’écoulement d’eau lors du dégivrage et l’accès aux composantes pour les futurs appels de service.

Réfrigérant R-410A

Cette génération de YORK Série X utilise du R-410A. La charge d’usine indiquée pour le modèle 12 000 BTU 115 V est de 47,61 oz, soit environ 1,4 kg.

Cette information est importante pour le service futur, particulièrement puisque les nouvelles générations d’équipements CVAC utilisent maintenant aussi d’autres réfrigérants.

Lorsqu’un technicien intervient sur un appareil plus ancien, le modèle exact et le type de réfrigérant doivent être identifiés avant toute intervention sur le circuit frigorifique.

Wi-Fi en option avec l’adaptateur CS532AH

La télécommande sans fil DRCPX est fournie de série avec la Série X.

Le Wi-Fi, par contre, nécessite l’adaptateur CS532AH.

YORK indique que l’application EWPE Smart App permet ensuite de contrôler les séries P, X et Z depuis un téléphone intelligent ou une tablette, et confirme que l’adaptateur CS532AH est requis pour les Séries P et X.

Il faut donc bien différencier trois éléments :

• la télécommande infrarouge standard;
• les contrôleurs muraux optionnels;
• le contrôle Wi-Fi par téléphone, qui nécessite l’adaptateur approprié.

Des contrôleurs câblés sont également disponibles

La Série X ne se limite pas à la télécommande fournie.

Le catalogue YORK répertorie notamment le contrôleur mural DWCPX2 pour les Séries P et X. Il permet de gérer plusieurs paramètres, dont la température, le mode de fonctionnement, la minuterie, la position des volets, le mode turbo et la programmation de température.

Cette option peut être pertinente dans un bureau, un petit commerce ou simplement pour un propriétaire qui préfère une commande murale fixe plutôt qu’une télécommande.

Filtres et accessoires YORK compatibles

La brochure répertorie également plusieurs accessoires pour les Séries P, X et Z, notamment des filtres photocatalytiques et des filtres au charbon actif.

YORK prévoit aussi un support mural pour la télécommande DRCPX et des accessoires de tuyauterie de drainage.

Ce type de détail est utile lors d’un remplacement ou d’un entretien, parce qu’il permet de commander les accessoires selon le numéro de pièce plutôt que par approximation.

Garantie : l’enregistrement compte

La fiche AirGreen présente actuellement la garantie comme 10 ans compresseur, 10 ans pièces, 0 an main-d’œuvre, avec possibilité d’une protection supplémentaire.

La brochure YORK de 2020 précise que la garantie standard publiée était de 7 ans sur le compresseur et 5 ans sur les pièces, mais qu’un enregistrement résidentiel pouvait faire passer cette couverture à 10 ans compresseur et 10 ans pièces. Une protection de main-d’œuvre de dix ans était aussi proposée avec l’achat de l’option applicable.

Chez AirGreen, nous considérons donc l’enregistrement du système comme une étape importante après l’installation. Un excellent équipement perd une partie de son intérêt si les démarches nécessaires pour obtenir la meilleure couverture disponible ne sont pas effectuées correctement.

ENERGY STAR et subventions : vérifier la combinaison exacte

La fiche actuelle d’AirGreen présente cette combinaison comme non ENERGY STAR et non ENERGY STAR Cold Climate, avec le numéro AHRI 8578565.

La brochure YORK affiche de son côté la Série X comme une famille à haute efficacité et présente le logo ENERGY STAR sur sa documentation, mais elle ne fournit pas, dans le tableau du modèle 12K 115 V, une ligne suffisamment explicite permettant à elle seule de confirmer l’admissibilité actuelle de cette combinaison à un programme de subvention.

Pour cette raison, nous ne conseillons pas de présumer qu’un appareil est admissible à LogisVert simplement parce qu’une série générale possède une certification ou parce qu’une ancienne brochure affiche un logo.

L’admissibilité doit être confirmée à partir de la combinaison AHRI exacte et des règles du programme en vigueur au moment de l’achat.

Le cas typique où le 12 000 BTU 115 V devient particulièrement intéressant

Prenons un scénario fréquent lors d’une estimation AirGreen : un propriétaire possède un salon et une salle à manger ouverts, avec une superficie raisonnable, mais son panneau ou la configuration électrique rend plus complexe l’ajout d’un nouveau circuit 240 V.

Une thermopompe 115 V peut alors sembler immédiatement idéale.

Nous vérifions pourtant trois choses avant de la recommander :

1. la charge thermique réelle de la zone;
2. la capacité du circuit électrique disponible;
3. la distribution possible de l’air dans les pièces.

Si ces trois éléments sont favorables, le YORK Série X 12 000 BTU 115 V peut être une solution très cohérente.

Si le client souhaite plutôt chauffer plusieurs chambres fermées, si la charge à basse température dépasse les capacités de l’appareil ou si l’alimentation existante ne convient pas, nous proposons une autre configuration.

C’est précisément ce travail de sélection qui fait la différence entre acheter une thermopompe et obtenir une installation CVAC correctement adaptée au bâtiment.

Entretien : quatre éléments qui influencent directement les performances

Pour conserver un bon débit d’air et limiter les problèmes de rendement, nous recommandons de porter une attention particulière à quatre éléments :

• nettoyer régulièrement les filtres de l’unité intérieure;
• garder l’échangeur extérieur libre de feuilles, poussière, glace excessive et débris;
• ne pas bloquer l’entrée ou la sortie d’air de la tête murale;
• faire vérifier l’appareil lorsqu’une baisse anormale de capacité, un bruit inhabituel ou une fuite d’eau apparaît.

Une thermopompe dont les filtres sont très obstrués peut voir son débit d’air diminuer considérablement. Sur un appareil conçu pour fournir jusqu’à 400 CFM, cette restriction peut se traduire par une distribution moins uniforme et des temps de fonctionnement plus longs.

Pourquoi nous accordons autant d’importance au dimensionnement

YORK explique dans sa documentation que ses systèmes mini-split utilisent une technologie inverter afin de moduler le débit de réfrigérant selon la demande exacte de la zone. Le fabricant souligne également que cette modulation aide à maintenir la température dans une plage plus étroite.

Mais aucune technologie inverter ne remplace un bon dimensionnement.

Chez AirGreen, nous examinons le bâtiment, la disposition des pièces, l’isolation, les fenêtres, l’exposition solaire, l’électricité, la tuyauterie et l’emplacement extérieur avant de finaliser une recommandation.

Pour cette YORK Série X, le point fort n’est donc pas seulement son 12 000 BTU, son alimentation 115 V ou son rendement élevé. C’est la combinaison de ces caractéristiques lorsqu’elles correspondent réellement au projet.

La brochure utilisée pour documenter cette génération est une publication YORK/Johnson Controls de novembre 2020, ce qui confirme aussi l’importance de vérifier le numéro de modèle exact lorsqu’un appareil est remplacé ou lorsqu’une unité provenant d’un ancien inventaire est installée.

Pour une soumission, une vérification de capacité ou une installation du Mini Split YORK Série X 12000 BTU 115V, contactez AirGreen. Nous desservons Montréal, Laval, Longueuil, la Rive Nord et la Rive Sud et nous pouvons comparer cette unité avec d’autres thermopompes murales afin de sélectionner une solution adaptée à votre bâtiment, à votre alimentation électrique et à vos besoins de chauffage et de climatisation.
