Thermopompe Centrale SENVILLE R454B | 4 Tonnes - 48000 BTU

Share additional product information such as usage instructions, sizing guides, etc.

• Subvention Fédérale :
• Subvention Provinciale : 4740$
• Energy Star® : Non
• WiFi : En Option
• AHRI : 215735329
• Rendement : 16.5 SEER
• Garantie (Compresseur - Pièces - Main-d’œuvre) : 10-10-0
• Garantie Supplémentaire (10-10-10) : Possible
• Tension : 220V
• Niveau de Pression Sonore (Extérieur) : 65.0 dB(A)
• Gaz (Fréon) : R-454B

Une thermopompe centrale inverter de 4 tonnes conçue pour remplacer un système traditionnel sans sacrifier le chauffage hivernal

La thermopompe centrale SENVILLE SENDC-48HF de 4 tonnes, avec une capacité nominale de 48 000 BTU en climatisation, s’adresse aux propriétaires qui veulent conserver le confort uniforme d’un réseau de conduits tout en passant à une technologie inverter capable de moduler sa production selon la demande réelle du bâtiment.

Pour nous, chez AirGreen, c’est précisément là que ce type de système devient intéressant. Dans plusieurs maisons de Montréal, Laval, Longueuil, de la Rive Nord et de la Rive Sud, le propriétaire possède déjà des conduits de ventilation fonctionnels, mais l’ancien climatiseur central ou la thermopompe à vitesse fixe approche de la fin de sa vie utile. Dans ce contexte, remplacer toute la distribution d’air n’aurait aucun sens. La priorité consiste plutôt à intégrer un nouvel équipement capable d’utiliser efficacement le réseau existant.

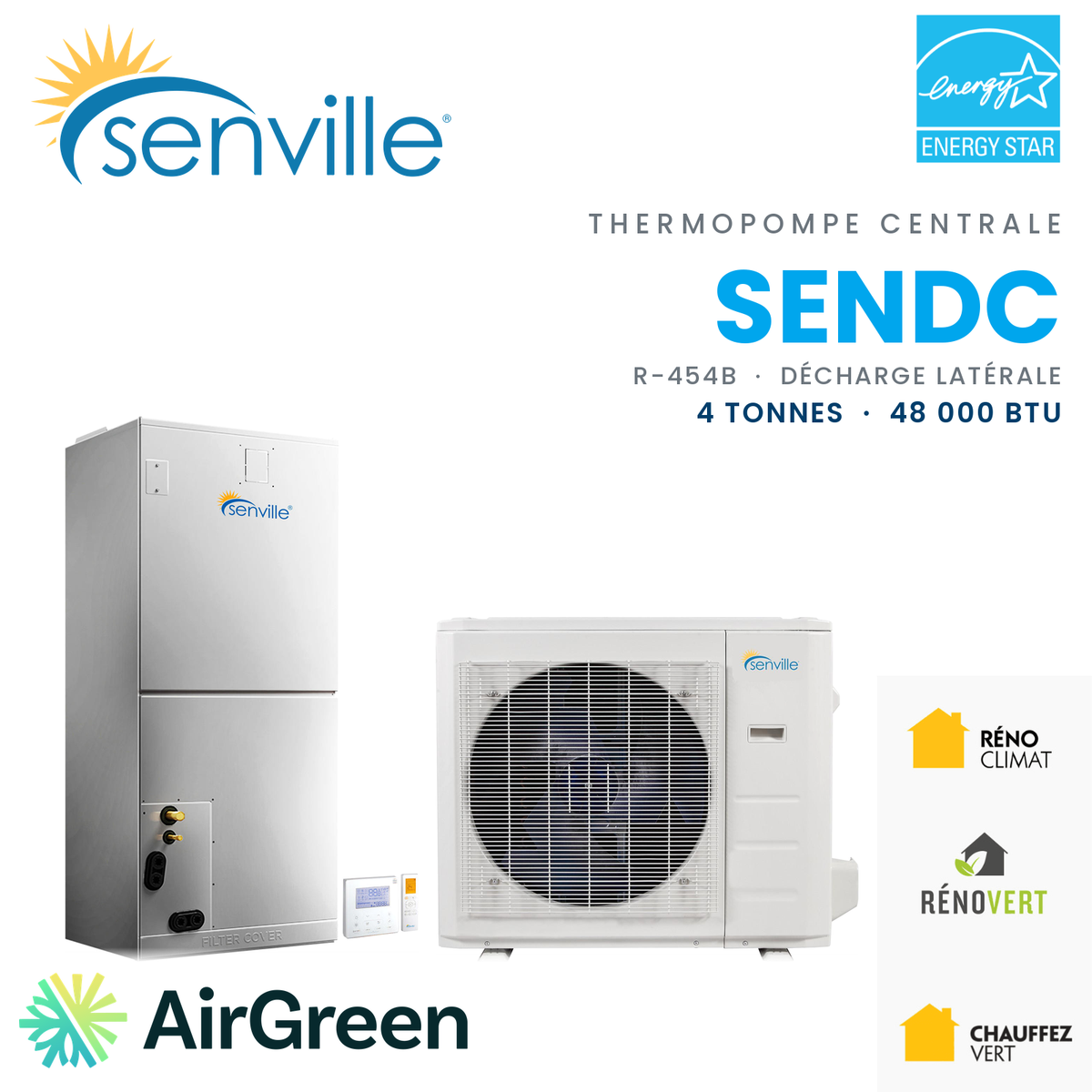

La combinaison présentée comprend :

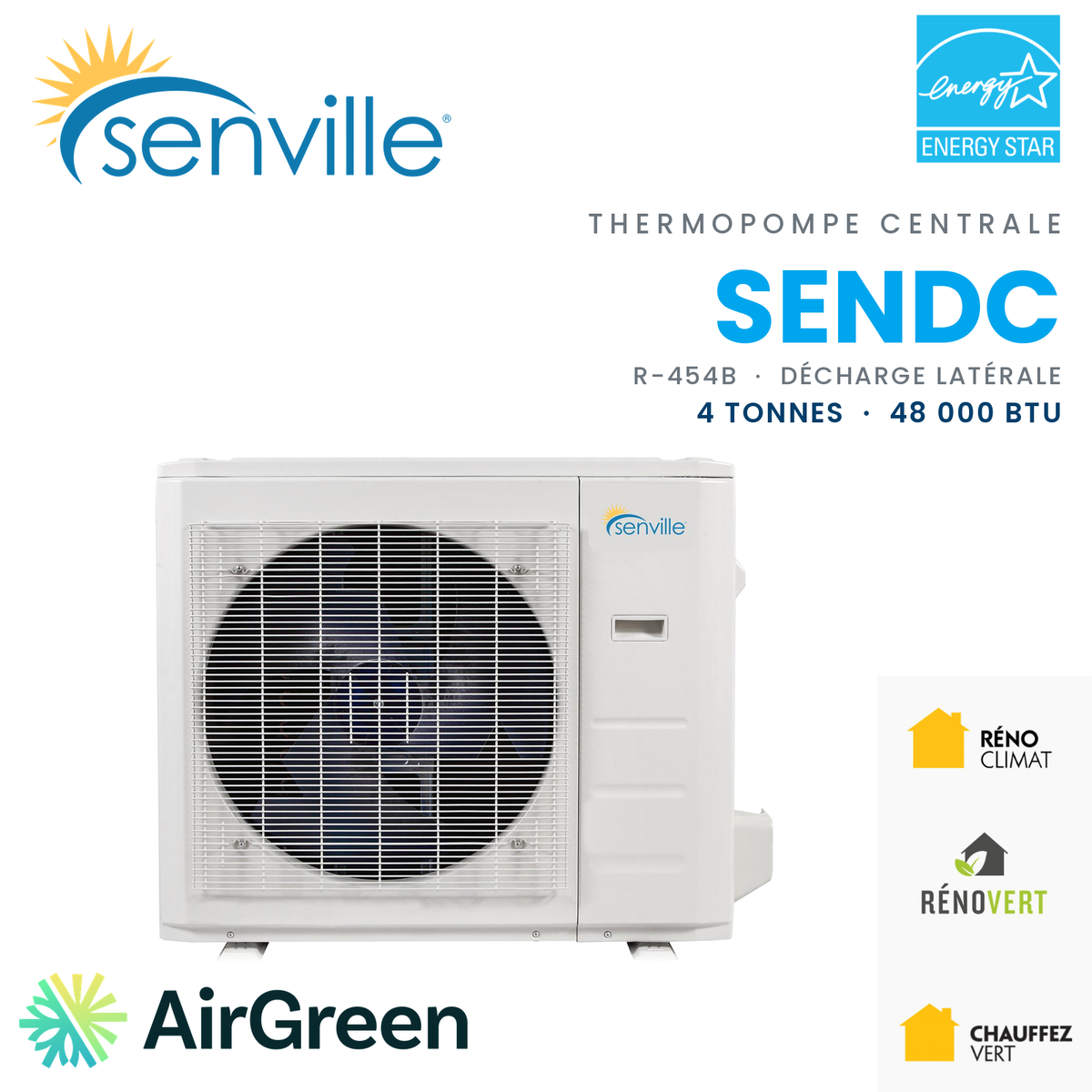

• l’unité extérieure SENDC-48HF-OG;
• l’unité intérieure SENDC-48HF-IG;
• une capacité nominale de 48 000 BTU en climatisation;
• un système 208/230 V monophasé;
• un compresseur à technologie inverter;
• le réfrigérant R-454B;
• une capacité de chauffage annoncée jusqu’à -30 °C;
• un débit d’air maximal intérieur d’environ 1 601 CFM;
• un numéro AHRI 215735329.

Dans sa documentation, Senville présente le SENDC-48HF comme un système central à thermopompe de 48 000 BTU, conçu pour la climatisation de grandes surfaces et pour maintenir le chauffage jusqu’à -30 °C. Le fabricant évoque une application pouvant atteindre environ 1 800 pi², tout en exigeant une installation professionnelle.

Cette superficie demeure une indication générale. Chez AirGreen, nous ne dimensionnons jamais une thermopompe centrale de 4 tonnes uniquement avec le nombre de pieds carrés. Une maison de 1 800 pi² construite récemment ne possède pas les mêmes pertes thermiques qu’un bâtiment de même superficie datant de plusieurs décennies.

4 tonnes : ce que signifie réellement cette capacité

Une tonne de climatisation correspond approximativement à 12 000 BTU/h. Une thermopompe de quatre tonnes se situe donc autour de 48 000 BTU/h en capacité nominale de refroidissement.

La documentation technique du SENDC-48HF va toutefois beaucoup plus loin que ce chiffre nominal. Elle indique une plage de modulation en climatisation d’environ 15 600 à 51 000 BTU/h. En chauffage, la capacité nominale indiquée par le fabricant est de 50 000 BTU/h, avec une plage de modulation allant d’environ 15 500 à 57 300 BTU/h.

C’est une différence fondamentale par rapport à un ancien système central fonctionnant essentiellement en marche ou arrêt.

Lorsque le bâtiment n’a besoin que d’une partie de la capacité disponible, le compresseur inverter peut réduire sa production. Lorsque la température extérieure monte fortement en été ou descend en hiver, le système peut augmenter son régime.

Cette modulation permet notamment de rechercher :

• des températures intérieures plus stables;
• des cycles de fonctionnement plus longs et plus réguliers;
• une meilleure adaptation à la charge réelle;
• moins de démarrages complets du compresseur;
• une distribution d’air plus constante dans les conduits.

Le dimensionnement reste néanmoins essentiel. Un système inverter n’annule pas les conséquences d’un appareil fortement surdimensionné.

1 601 CFM : un débit cohérent avec une thermopompe de quatre tonnes

Le débit d’air est l’une des données les plus intéressantes de ce modèle.

Senville indique quatre niveaux intérieurs pouvant atteindre :

• 1 601 CFM;
• 1 471,5 CFM;
• 1 283,1 CFM;
• 1 094,8 CFM.

Pour mettre cette valeur en contexte, les installations centrales sont souvent conçues autour d’un ordre de grandeur voisin de 400 CFM par tonne, même si le débit final dépend de la conception du système, de l’humidité, de la charge et des paramètres du manufacturier.

Quatre tonnes multipliées par environ 400 CFM donnent justement autour de 1 600 CFM.

Cela signifie que le réseau de conduits existant doit être capable de transporter ce débit.

C’est un point que nous vérifions systématiquement chez AirGreen. Installer une excellente thermopompe de 48 000 BTU sur un réseau de conduits trop restrictif peut entraîner une pression statique excessive, davantage de bruit, une mauvaise distribution et des performances inférieures aux attentes.

Le piège classique : remplacer automatiquement une ancienne unité 4 tonnes par une nouvelle 4 tonnes

Dans le domaine du CVAC résidentiel à Montréal, nous rencontrons régulièrement des systèmes installés il y a 15, 20 ou 25 ans.

Lorsqu’une vieille unité porte une capacité de quatre tonnes, il est tentant de commander exactement la même capacité.

Ce n’est pas toujours la bonne décision.

Depuis l’installation de l’ancien système, la propriété a peut-être reçu :

• de nouvelles fenêtres;
• davantage d’isolation;
• des améliorations d’étanchéité;
• une nouvelle toiture;
• un sous-sol aménagé;
• des modifications aux conduits.

La charge thermique actuelle peut donc être différente.

À l’inverse, une extension, une véranda transformée en pièce habitable ou un étage mal isolé peut augmenter la demande.

Chez AirGreen, nous préférons vérifier la configuration réelle avant de confirmer qu’un 48 000 BTU demeure la capacité appropriée.

SEER2 de 16,5 et EER2 de 10,5

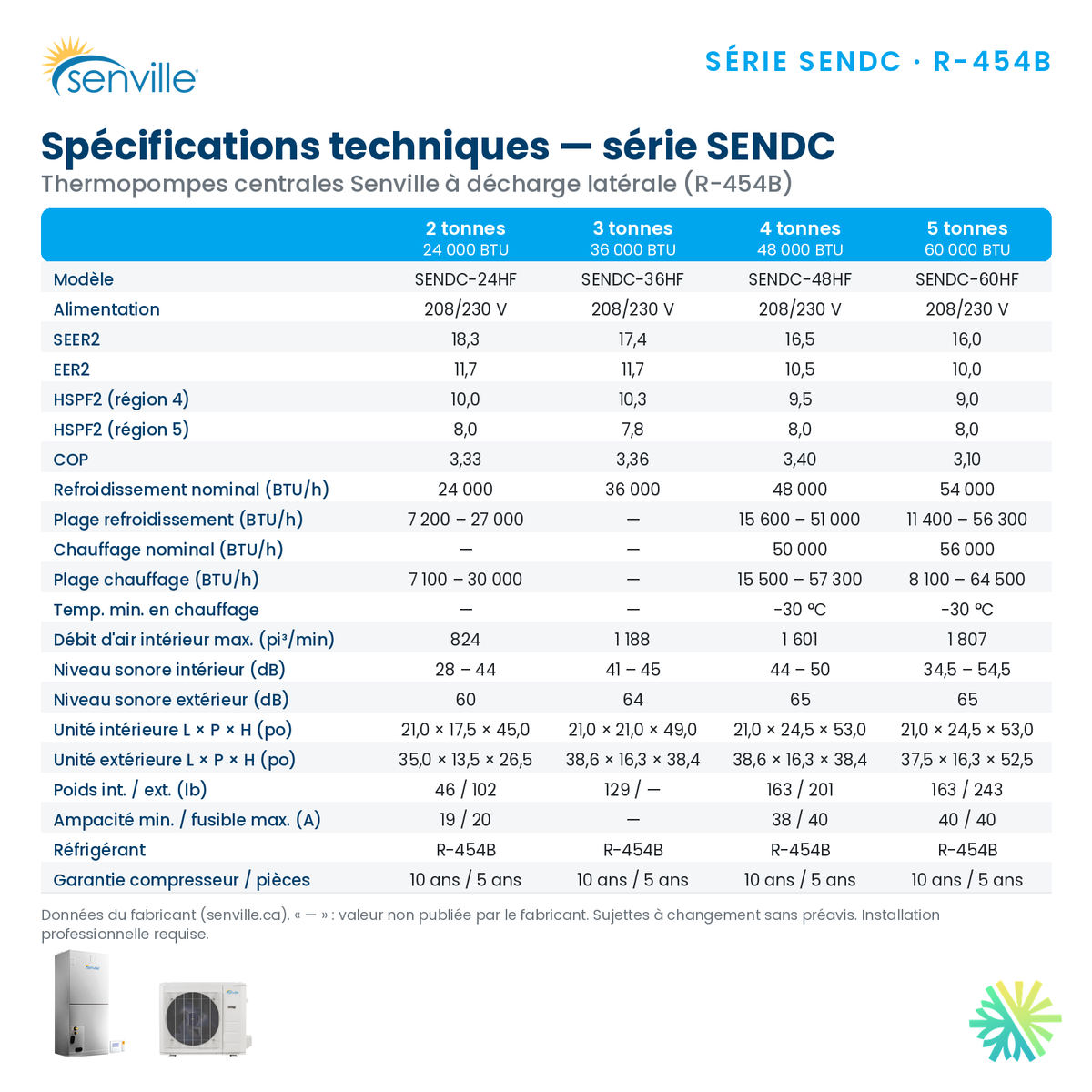

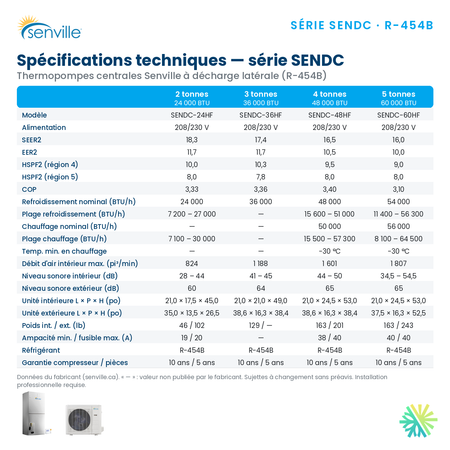

La documentation officielle indique :

Ces données proviennent du tableau technique du fabricant.

Un SEER2 de 16,5 n’est pas à comparer directement à celui d’une petite thermopompe murale haut de gamme affichant parfois des indices supérieurs à 25 ou 30.

Nous parlons ici d’un système central de quatre tonnes qui doit alimenter un réseau de conduits, déplacer jusqu’à environ 1 600 CFM et traiter une maison entière ou une grande zone.

Le système central offre surtout un autre avantage : la température est distribuée dans plusieurs pièces par les conduits existants, plutôt que depuis une seule tête murale.

Chauffage à -8 °C, -15 °C et -30 °C : les chiffres qui comptent réellement

La mention « chauffage jusqu’à -30 °C » est utile, mais elle ne suffit pas pour évaluer une thermopompe destinée au Québec.

Les données fournies avec cette combinaison indiquent environ :

• 39 500 BTU/h à -8 °C;
• 46 000 BTU/h à -15 °C;
• jusqu’à 25 900 BTU/h à -30 °C.

Le COP indiqué est approximativement :

• 2,6 à -8 °C;
• 1,9 à -15 °C;
• 1,33 à -30 °C.

Ces valeurs montrent très clairement pourquoi nous ne nous contentons jamais de regarder la température minimale.

À -30 °C, la thermopompe continue de produire de la chaleur, mais sa capacité disponible est nettement inférieure à sa capacité nominale de 48 000 BTU.

Pendant ce temps, le bâtiment demande davantage de chauffage.

La question devient donc : quelle est la perte thermique de la maison à cette température?

C’est elle qui détermine si une source de chauffage auxiliaire sera nécessaire.

Chauffage auxiliaire : 10 kW, 15 kW ou 20 kW selon le projet

La page produit Senville illustrée dans la brochure montre des options de chauffage auxiliaire de 10 kW, 15 kW ou 20 kW.

Cette possibilité est particulièrement pertinente dans notre climat.

Une thermopompe centrale n’a pas nécessairement à couvrir seule 100 % de la charge thermique de la maison lors des quelques heures les plus froides de l’année. Un élément électrique auxiliaire correctement dimensionné peut prendre le relais ou compléter la thermopompe lorsque nécessaire.

Le choix entre 10, 15 et 20 kW ne doit cependant pas être arbitraire.

Il influence :

• la capacité de chauffage de secours;
• la charge électrique du bâtiment;
• la taille du circuit requis;
• la capacité du panneau électrique;
• la stratégie de contrôle du système.

Dans certaines propriétés de Montréal équipées d’une entrée électrique de capacité limitée, cette vérification devient déterminante avant même de commander l’équipement.

Installation AirGreen : ce qui fait réellement la différence sur une thermopompe centrale de 48 000 BTU

Un appareil central ne peut pas compenser des conduits déficients

Un des avantages d’une thermopompe centrale est aussi l’une de ses principales contraintes : elle dépend entièrement du réseau de conduits.

Sur un projet de remplacement, nous vérifions notamment :

• la dimension du retour d’air;
• la dimension des conduits principaux;
• les embranchements;
• les registres;
• l’état des conduits;
• le débit disponible;
• les restrictions;
• le filtre;
• la pression statique.

Une unité intérieure capable de déplacer 1 601 CFM ne donnera pas son rendement prévu si l’installation existante ne peut laisser circuler cet air correctement.

Un retour d’air sous-dimensionné, par exemple, peut créer du bruit à la grille et réduire le débit réel à travers l’évaporateur.

Une unité intérieure verticale de plus de 52 pouces

La documentation indique pour l’unité intérieure :

21,02 po de largeur × 24,49 po de profondeur × 52,99 po de hauteur.

Son poids est d’environ 162,92 lb.

Ces dimensions doivent être comparées à l’espace mécanique existant.

Dans plusieurs propriétés du Grand Montréal, les installations centrales se trouvent :

• au sous-sol;
• dans une salle mécanique;
• dans un placard;
• dans un espace relativement étroit à proximité du chauffe-eau.

Avant le remplacement, nous vérifions non seulement si l’unité entre physiquement dans l’espace, mais aussi si elle pourra être entretenue correctement après l’installation.

Il faut prévoir l’accès au filtre, aux panneaux de service, au drain et aux composantes internes.

Une unité extérieure de plus de 200 lb

Le groupe extérieur mesure environ 38,58 × 16,34 × 38,39 po et pèse environ 201,06 lb. Le niveau sonore extérieur annoncé est de 65 dB(A).

Il s’agit donc d’une véritable unité centrale de forte capacité.

Son emplacement doit prendre en compte :

• la neige;
• les cycles de dégivrage;
• le drainage;
• les distances réglementaires;
• le voisinage;
• l’accès pour l’entretien;
• la solidité du support ou de la base;
• les dégagements du fabricant.

Sur la Rive Nord et la Rive Sud, les accumulations de neige peuvent rendre un mauvais emplacement particulièrement problématique en hiver.

Tuyauterie 3/8 po – 3/4 po

La fiche AirGreen indique des raccordements frigorifiques de 3/8 po – 3/4 po.

À cette capacité, le diamètre de la ligne gaz est important et influence directement le travail d’installation.

Lors d’un remplacement d’ancien système central, nous vérifions donc toujours si les lignes frigorifiques existantes peuvent être réutilisées selon les exigences applicables ou si elles doivent être remplacées.

Le fait qu’une vieille thermopompe soit également annoncée comme « quatre tonnes » ne garantit pas automatiquement la compatibilité de la tuyauterie.

R-454B : une nouvelle génération de réfrigérant

La documentation du fabricant indique une charge d’environ 134,04 oz de R-454B pour ce système.

Le R-454B fait partie des réfrigérants A2L utilisés dans les nouvelles générations d’équipements CVAC.

Pour nous, cela signifie que la mise en service doit respecter les procédures adaptées au produit :

• manipulation appropriée du réfrigérant;
• outillage compatible;
• essais d’étanchéité;
• mise sous vide;
• contrôle des raccords;
• vérification de la charge selon l’installation;
• validation des températures et pressions de fonctionnement.

Un système central de cette valeur ne devrait jamais être traité comme un simple remplacement mécanique où l’on raccorde rapidement les lignes et on repart.

MCA de 38 A et protection maximale de 40 A

Le SENDC-48HF demande une alimentation 208/230 V, monophasée, 60 Hz.

Le tableau technique indique :

• MCA : 38 A
• protection maximale : 40 A

Ces valeurs concernent l’équipement principal et doivent être intégrées à l’analyse électrique complète du projet.

Lorsqu’un chauffage auxiliaire est ajouté, sa demande électrique doit également être considérée.

C’est particulièrement important dans une maison entièrement électrique avec :

• chauffe-eau;
• cuisinière;
• sécheuse;
• borne de recharge;
• chauffage d’appoint;
• autres charges importantes.

Déshumidification : environ 3,85 L/h

La documentation indique une capacité d’extraction d’humidité de 3,85 L/h, soit environ 8,14 pintes par heure.

Dans une maison centrale, ce point est particulièrement pertinent pendant les périodes chaudes et humides de juillet et août.

Un système correctement dimensionné doit fonctionner suffisamment longtemps pour retirer l’humidité de l’air.

C’est une autre raison pour laquelle un équipement surdimensionné n’est pas souhaitable : s’il refroidit trop rapidement puis s’arrête fréquemment, le contrôle de l’humidité peut être moins efficace.

Thermostat mural et WiFi en option

La documentation précise que le système utilise un thermostat mural.

La fiche AirGreen indique quant à elle que le WiFi est offert en option.

Pour une installation centrale, le thermostat devient un élément important du fonctionnement quotidien. Il doit être installé à un endroit représentatif de la température générale de la maison, loin d’une source de chaleur directe, d’une porte extérieure ou d’un courant d’air.

ENERGY STAR : une donnée qui doit être confirmée pour la combinaison exacte

Les informations fournies présentent ici une particularité.

La fiche AirGreen indique Energy Star : Non, tout en affichant un numéro Energy Star 3649598 et une mention « Cold Climate : Oui ».

De son côté, la page 2 de la brochure présente visuellement un badge ENERGY STAR Certified dans la section d’aperçu du produit, tandis que la section « Documentation and Certifications » de la brochure cite surtout la certification AHRI et l’étiquette EnergyGuide.

Pour éviter toute confusion, nous recommandons de confirmer la certification applicable à la combinaison exacte SENDC-48HF-OG + SENDC-48HF-IG, AHRI 215735329 au moment de la soumission.

Pour les subventions, c’est toujours la combinaison précise et son admissibilité officielle qui doivent être vérifiées.

Subvention affichée de 4 740 $

La fiche produit AirGreen fournie pour cette thermopompe indique une subvention provinciale de 4 740 $.

Un montant de cette importance peut transformer complètement le coût net d’un projet central.

Cependant, nous ne recommandons jamais de prendre une décision d’achat uniquement à partir d’un montant affiché. Les programmes d’aide financière peuvent être modifiés et l’admissibilité doit être confirmée avec :

• les modèles intérieur et extérieur;
• le numéro AHRI;
• la propriété;
• les règles en vigueur au moment de l’installation.

Garantie : une différence à clarifier avant l’achat

La fiche AirGreen fournie avec le produit indique une garantie de :

10 ans compresseur – 10 ans pièces – 0 an main-d’œuvre.

La brochure Senville actuellement jointe indique plutôt :

10 ans sur le compresseur et 5 ans sur les pièces.

Le tableau technique reprend la même couverture de 10 ans compresseur / 5 ans pièces.

Il faut donc confirmer les conditions de garantie applicables au système vendu par AirGreen. Une couverture prolongée peut dépendre du distributeur, du programme de garantie, de l’enregistrement de l’appareil ou d’autres conditions commerciales.

La main-d’œuvre demeure également une couverture distincte de la garantie manufacturier sur les pièces.

Un scénario typique : remplacer une vieille thermopompe centrale sans refaire toute la maison

Un cas fréquent dans nos projets centraux est celui d’une maison possédant déjà un réseau de conduits en bon état, mais dont le condenseur extérieur et l’équipement intérieur sont vieillissants.

Le propriétaire ne veut pas installer plusieurs têtes murales dans les différentes pièces. Il préfère continuer à utiliser :

• les mêmes grilles;
• les mêmes conduits;
• le même principe de thermostat central;
• une seule unité extérieure.

Dans cette configuration, une thermopompe inverter comme la SENVILLE SENDC-48HF peut être très intéressante.

Mais avant de confirmer le remplacement, nous devons toujours vérifier le débit d’air, la capacité du réseau, l’électricité disponible et les pertes thermiques du bâtiment.

Nous avons vu suffisamment de systèmes centraux pour savoir qu’une installation réussie dépend rarement d’un seul chiffre inscrit sur la boîte.

Pourquoi choisir AirGreen pour une thermopompe centrale SENVILLE de 4 tonnes

Une installation centrale demande une coordination plus importante qu’un simple appareil mural.

Chez AirGreen, nous examinons le projet dans son ensemble :

• dimensionnement de la capacité;
• état des conduits;
• débit d’air;
• pression statique;
• retour d’air;
• raccordement au plénum;
• alimentation électrique;
• dimensionnement du chauffage auxiliaire;
• tuyauterie frigorifique;
• drainage;
• emplacement du condenseur;
• thermostat;
• mise en service;
• performance hivernale;
• admissibilité aux subventions.

Pour une propriété de Montréal, Laval, Longueuil, de la Rive Nord, de la Rive Sud ou de la Montérégie, cette approche permet d’éviter une erreur coûteuse : installer un équipement techniquement performant sur une infrastructure qui n’est pas adaptée.

Notre lecture de la SENVILLE SENDC-48HF

La SENVILLE centrale 4 tonnes – 48 000 BTU présente une combinaison technique intéressante pour un projet de remplacement ou de modernisation :

• 48 000 BTU de climatisation nominale;
• jusqu’à 50 000 BTU de chauffage nominal selon la brochure;
• fonctionnement annoncé jusqu’à -30 °C;
• capacité de 46 000 BTU/h à -15 °C selon les données fournies;
• SEER2 de 16,5;
• HSPF2 de 9,5;
• technologie inverter;
• jusqu’à 1 601 CFM;
• réfrigérant R-454B;
• chauffage auxiliaire disponible;
• tuyauterie 3/8 po – 3/4 po;
• WiFi disponible en option.

Son intérêt est particulièrement évident lorsqu’une maison possède déjà un réseau de conduits bien conçu et que le propriétaire veut conserver un confort central uniforme tout en remplaçant une installation plus ancienne.

La bonne capacité doit néanmoins être confirmée avant les travaux. Une thermopompe de quatre tonnes n’est pas automatiquement la bonne solution parce que l’ancien appareil faisait également quatre tonnes.

Pour une soumission, une vérification de votre réseau de conduits ou le remplacement de votre système central existant, contactez AirGreen. Nous installons et entretenons des thermopompes centrales à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud, avec une analyse complète du chauffage, de la climatisation, de l’électricité et de la distribution d’air avant l’installation.
