Installation d’un PTAC TRANE ProSpace à Saint-Marcel-de-Richelieu, en Montérégie

Une installation sous fenêtre où l’accès technique, l’étanchéité et la mise en service ont guidé chaque étape

À Saint-Marcel-de-Richelieu, nous avons réalisé l’installation d’un PTAC TRANE ProSpace dans une pièce donnant directement sur un espace extérieur très végétalisé. L’appareil a été intégré sous une grande fenêtre coulissante, dans une ouverture murale basse déjà conçue pour recevoir ce type de système terminal.

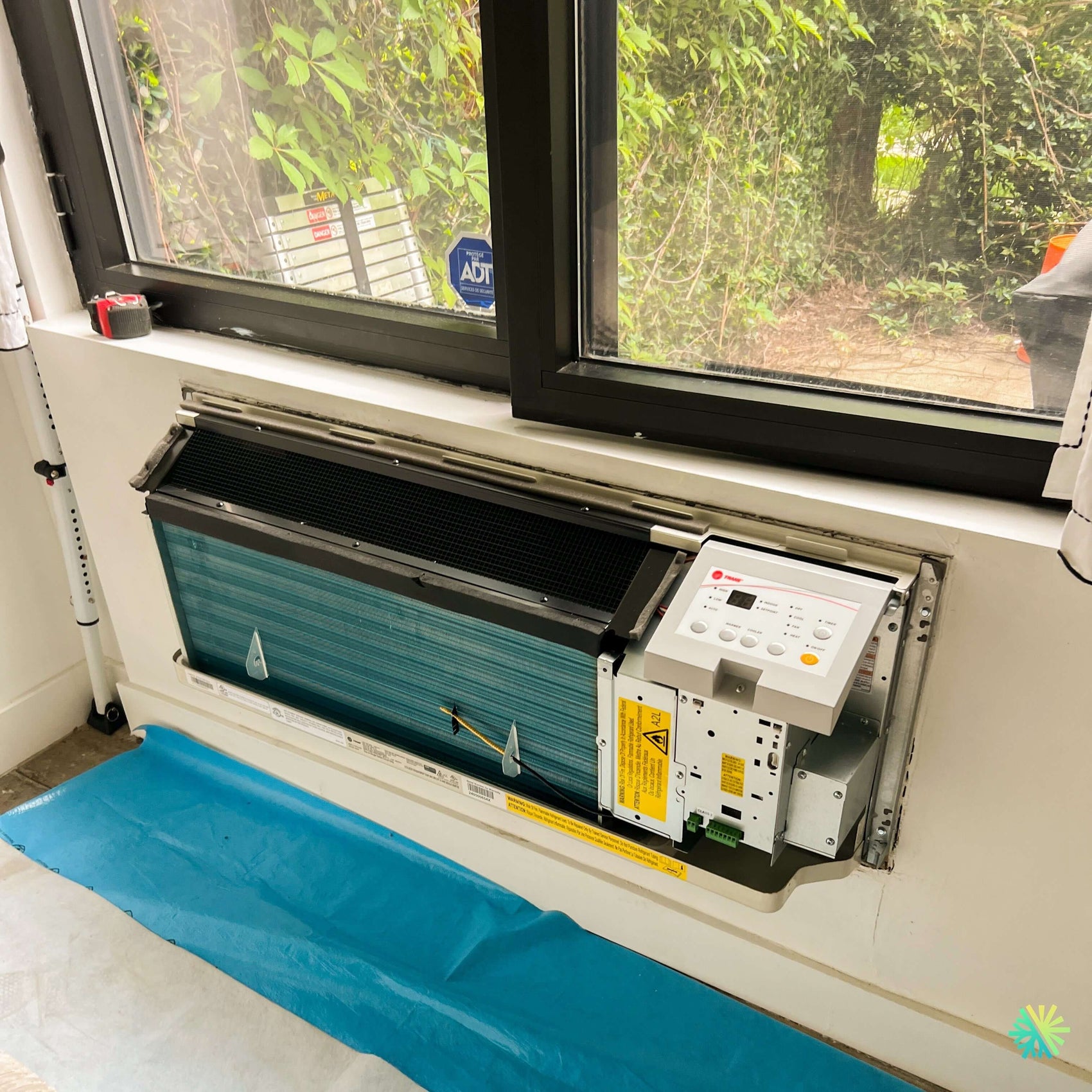

La photographie présente le PTAC pendant une phase particulièrement révélatrice du chantier. La façade décorative n’est pas encore remise en place, le panneau de commande est dégagé vers l’avant et l’échangeur intérieur demeure entièrement visible. Cette configuration nous permet d’effectuer les vérifications finales avant de refermer l’unité : état du serpentin, connexions de contrôle, stabilité de l’appareil, circulation d’air, drainage, étanchéité du manchon et réaction des commandes.

Le plancher et la zone située devant l’appareil ont été protégés par une membrane temporaire. Dans une pièce où les surfaces finies se trouvent directement sous le PTAC, cette préparation évite les égratignures, les traces de poussière et les dommages causés par les pièces métalliques retirées pendant les travaux.

Cette installation CVAC à Saint-Marcel-de-Richelieu illustre parfaitement ce qui distingue une pose méthodique d’un simple remplacement mécanique. Un PTAC peut sembler facile à installer puisqu’il regroupe ses principaux composants dans un seul boîtier, mais son rendement et sa durabilité dépendent fortement de la qualité du manchon, de la gestion des condensats, de la compatibilité électrique et de la circulation d’air entre l’intérieur et l’extérieur.

Pourquoi le TRANE ProSpace convenait à cette configuration

Un PTAC, ou appareil terminal autonome traversant le mur, est conçu pour climatiser une zone précise sans réseau central de conduits. Selon sa configuration exacte, il peut également assurer une partie ou la totalité du chauffage de la pièce.

Le TRANE ProSpace regroupe dans une seule unité :

• l’échangeur intérieur;
• l’échangeur extérieur;
• le compresseur;
• les ventilateurs;
• le système de contrôle;
• les filtres;
• le circuit frigorifique;
• le chauffage auxiliaire, lorsqu’il est prévu sur le modèle installé.

Pour ce projet à Saint-Marcel-de-Richelieu, le choix d’un PTAC permettait de conserver une installation compacte sous la fenêtre, sans ajouter une unité extérieure séparée sur une dalle ou sur un support mural. Cette approche est particulièrement utile lorsque le bâtiment possède déjà une ouverture adaptée, lorsque l’espace extérieur est limité ou lorsque chaque pièce doit pouvoir être contrôlée indépendamment.

Le positionnement sous la fenêtre présente aussi un avantage thermique. Une grande surface vitrée peut générer des gains de chaleur importants en été et une sensation de paroi froide en hiver. En distribuant l’air traité à proximité de cette zone, le PTAC contribue à réduire les variations de confort autour de la fenêtre.

Une intervention réalisée avec la façade entièrement ouverte

La façade retirée permet d’observer la structure interne du TRANE ProSpace. Le grand échangeur à ailettes bleues occupe la majorité de la partie avant. Au-dessus, une grille noire protège la zone de circulation de l’air. Le panneau de commande est temporairement incliné vers l’avant afin de donner accès aux raccordements et aux composants situés derrière celui-ci.

Cette étape est essentielle pour plusieurs raisons.

Inspection de l’échangeur intérieur

En mode climatisation, l’air chaud de la pièce traverse le serpentin intérieur. La chaleur est absorbée par le réfrigérant, tandis qu’une partie de l’humidité contenue dans l’air se condense sur les ailettes.

Nous vérifions donc :

• que les ailettes ne sont pas fortement déformées;
• qu’aucun débris ne bloque le passage de l’air;
• que les attaches de l’échangeur sont solides;
• qu’aucun fil ne touche une surface coupante;
• que la sonde de température est correctement positionnée;
• que le bac inférieur peut recevoir et diriger les condensats.

Une petite obstruction sur un serpentin peut sembler sans importance, mais elle peut réduire localement le débit d’air. Sur une période prolongée, cela peut favoriser le givrage, augmenter le temps de fonctionnement et diminuer la capacité réelle de l’appareil.

Vérification du panneau de commande

Le panneau de contrôle TRANE est visible du côté droit. Il comprend l’affichage numérique ainsi que les boutons permettant de sélectionner la température, la ventilation et les différents modes.

Pendant l’installation, nous validons :

• la fixation des connecteurs;
• le fonctionnement de l’affichage;
• la réponse des commandes;
• le démarrage du ventilateur;
• le passage d’un mode à l’autre;
• la réaction du compresseur;
• le positionnement des fils;
• la fermeture sécuritaire du boîtier.

Le panneau doit pouvoir être remis en place sans comprimer les conducteurs. Un fil pincé derrière une pièce métallique peut provoquer une panne intermittente, un court-circuit ou une vibration difficile à diagnostiquer une fois la façade fermée.

Une étiquette A2L clairement visible sur l’appareil

Une étiquette de sécurité A2L apparaît sur la section de contrôle. Cette mention indique que le circuit utilise un réfrigérant appartenant à une classe de faible inflammabilité.

La photo ne permet pas de lire avec certitude la désignation complète du réfrigérant. Nous ne pouvons donc pas attribuer un fluide précis à cette unité sans consulter la plaque signalétique du modèle.

La présence de la classification A2L exige néanmoins une méthode de travail adaptée. Nous tenons compte notamment :

• des procédures du fabricant;
• de la ventilation de la zone de travail;
• de l’absence de sources d’allumage inutiles;
• de la compatibilité des outils de service;
• des méthodes de détection de fuite;
• des exigences applicables à l’entretien futur;
• de l’identification claire de l’appareil.

Dans une installation normale de PTAC, le circuit frigorifique est scellé en usine et n’a pas à être ouvert. Si une intervention frigorifique devient nécessaire, le technicien doit d’abord confirmer le réfrigérant exact à partir de l’étiquette technique.

Le manchon mural : la partie la plus importante que l’on ne voit presque plus

Le TRANE ProSpace est inséré dans un manchon traversant le mur sous la fenêtre. Une fois la façade remise en place, ce manchon devient presque invisible. Pourtant, il supporte l’appareil, contrôle le passage de l’air et participe directement à la gestion de l’eau.

Nous examinons plusieurs points avant la mise en service :

1. la stabilité de la base;
2. les dimensions intérieures du manchon;
3. la compatibilité avec le modèle TRANE ProSpace;
4. l’état des fixations;
5. la présence de corrosion;
6. la grille située du côté extérieur;
7. l’étanchéité autour de l’ouverture;
8. la pente prescrite par le fabricant;
9. les passages destinés aux condensats.

La fenêtre située directement au-dessus ajoute une contrainte. Le bas du cadre, le rebord intérieur et le manchon doivent former un ensemble étanche. L’eau de pluie ne doit pas pénétrer entre la fenêtre et l’ouverture du PTAC.

Dans ce projet, le bâtiment est entouré d’une végétation dense. Les feuilles, graines, poussières et petits débris peuvent s’accumuler plus rapidement près de la grille extérieure. Nous devons donc confirmer que l’échangeur extérieur peut respirer librement et que rien ne réduit le rejet d’air.

Une mauvaise étanchéité peut annuler les bénéfices du nouvel appareil

Un PTAC performant ne peut pas offrir un confort stable si l’air extérieur passe autour du manchon.

Les infiltrations peuvent provoquer :

• un courant d’air froid autour de la façade;
• de la condensation sur les surfaces intérieures;
• une consommation électrique plus élevée;
• une température irrégulière;
• des odeurs provenant de l’extérieur;
• l’entrée de poussière ou de petits insectes;
• une détérioration graduelle du mur.

À Saint-Marcel-de-Richelieu, les écarts de température entre l’été et l’hiver rendent cette vérification particulièrement importante. Nous portons attention aux jonctions latérales, au bas du manchon, à l’espace sous la fenêtre et aux coins de l’ouverture.

Le scellement doit être continu, tout en respectant les ouvertures nécessaires au fonctionnement et au drainage de l’appareil. L’application excessive de mousse ou de scellant dans une mauvaise zone peut bloquer une voie d’évacuation et créer un nouveau problème.

Gestion des condensats et protection des matériaux intérieurs

Lorsque l’unité fonctionne en climatisation, l’humidité extraite de l’air s’accumule dans la base du PTAC. Selon la conception du modèle, une partie de cette eau peut être dirigée vers la section extérieure ou utilisée pour favoriser l’échange de chaleur.

Le positionnement du manchon doit permettre à l’eau de rester du côté prévu par le fabricant. Un appareil incliné vers l’intérieur peut entraîner un écoulement dans la pièce.

Les conséquences possibles comprennent :

• des traces d’eau sous l’unité;
• des dommages au revêtement de sol;
• une détérioration de la finition murale;
• de la corrosion;
• des odeurs persistantes;
• un développement de moisissures dans une cavité humide;
• du gel près de la partie extérieure pendant l’hiver.

La membrane de protection visible sur la photo est utile pendant les travaux, mais elle ne remplace évidemment pas une vérification complète du drainage. Avant la fermeture de l’appareil, nous inspectons le bac, les voies d’évacuation et le positionnement du PTAC dans son manchon.

Capacité en BTU : pourquoi nous évitons les suppositions

La photographie confirme la marque TRANE et la gamme ProSpace, mais le numéro exact du modèle n’est pas suffisamment lisible pour déterminer sa capacité nominale.

La gamme peut comprendre différentes capacités et configurations électriques. Il serait donc incorrect d’attribuer arbitrairement une valeur de 9 000, 12 000 ou 15 000 BTU à cette installation sans vérifier la plaque signalétique.

Le dimensionnement d’un PTAC doit tenir compte de plusieurs facteurs :

• superficie de la pièce;
• hauteur du plafond;
• dimensions des fenêtres;
• orientation du vitrage;
• qualité de l’isolation;
• étanchéité du bâtiment;
• nombre d’occupants;
• usage de la pièce;
• équipements produisant de la chaleur;
• exposition au soleil;
• besoins de chauffage hivernal.

Un appareil surdimensionné peut effectuer des cycles trop courts et retirer moins efficacement l’humidité. Un système sous-dimensionné peut fonctionner continuellement sans maintenir la température demandée.

Pour un propriétaire ou un gestionnaire d’immeuble, le numéro de modèle complet est donc indispensable avant de comparer les capacités, les rendements et les coûts d’utilisation.

Le raccordement électrique doit suivre la configuration précise du ProSpace

Les besoins électriques d’un PTAC varient selon sa tension, sa capacité et la puissance du chauffage intégré.

Avant la mise en service, nous vérifions :

• la tension d’alimentation;
• l’intensité minimale du circuit;
• la protection maximale permise;
• le calibre des conducteurs;
• le type de prise ou de raccordement;
• la mise à la terre;
• l’état du cordon;
• la compatibilité du module d’alimentation.

Un PTAC doit normalement être branché sur un circuit approprié à sa charge. Les rallonges, multiprises et adaptateurs improvisés doivent être évités.

Le chauffage électrique intégré, lorsqu’il est présent, peut représenter une charge importante. Deux appareils visuellement semblables peuvent donc exiger des circuits très différents.

Mise en service du TRANE ProSpace et conseils pour conserver son rendement

Les essais effectués avant de remettre la façade

Lorsque l’échangeur et le panneau de commande sont encore accessibles, nous procédons à une série d’essais.

Contrôle mécanique

Nous confirmons que l’appareil est complètement engagé dans le manchon et qu’il ne bouge pas lorsque le ventilateur démarre.

Nous recherchons également :

• une pièce métallique desserrée;
• un fil en contact avec le ventilateur;
• un panneau mal aligné;
• une vibration transmise au mur;
• un frottement interne;
• une fixation manquante.

Vérification du débit d’air

Le ventilateur doit aspirer l’air de façon uniforme à travers la partie avant et le redistribuer sans sifflement excessif.

Nous observons le comportement du débit à différentes vitesses et nous confirmons que l’air n’est pas bloqué par la façade, les filtres ou un élément mal positionné.

Essai de climatisation

Nous validons le démarrage du compresseur et la baisse progressive de la température de l’air soufflé. Nous surveillons également les bruits inhabituels pendant les premières minutes de fonctionnement.

Essai de chauffage

Lorsque la configuration exacte du ProSpace comprend un mode de chauffage, nous testons celui-ci séparément. Le comportement peut varier selon qu’il s’agit d’un chauffage électrique, d’une thermopompe ou d’une combinaison des deux.

Vérification des commandes

Chaque bouton doit répondre correctement. Nous confirmons la consigne, le mode, la vitesse du ventilateur et le redémarrage après l’arrêt.

L’entretien du filtre ne doit pas être négligé

Le filtre constitue la première protection de l’échangeur intérieur. Il retient la poussière, les fibres et une partie des particules présentes dans la pièce.

Un filtre encrassé peut provoquer :

• une diminution du débit d’air;
• une hausse du bruit;
• des cycles prolongés;
• du givre sur l’échangeur;
• une augmentation de la consommation;
• une réduction de la capacité de chauffage ou de climatisation.

Nous recommandons une inspection régulière, surtout pendant les périodes de forte utilisation. La fréquence dépend de l’environnement, de la présence d’animaux, des travaux dans le bâtiment et de la quantité de poussière.

L’espace extérieur doit rester libre autour de la grille

La végétation visible à proximité du bâtiment exige une attention saisonnière. Les branches, feuilles et plantes ne doivent pas toucher ou obstruer la grille extérieure.

Un rejet d’air bloqué peut entraîner :

• une augmentation de la pression dans le circuit;
• une diminution du rendement;
• des arrêts de protection;
• un fonctionnement plus bruyant;
• une usure accélérée du compresseur.

Nous recommandons de vérifier la zone extérieure au printemps, en été et après la chute des feuilles.

Les erreurs à éviter lors du remplacement d’un ancien PTAC

Réutiliser automatiquement le manchon existant

Les dimensions et les grilles ne sont pas toujours compatibles entre les marques. Une validation est obligatoire avant l’installation.

Choisir la capacité uniquement selon la largeur de l’appareil

Deux unités de même format peuvent offrir des capacités différentes. Le dimensionnement doit être basé sur la pièce et sur la plaque technique.

Négliger les infiltrations autour du manchon

Un petit espace peut devenir une source importante de perte énergétique pendant l’hiver.

Bloquer l’avant avec un meuble ou un rideau

Le retour et le soufflage d’air doivent demeurer dégagés.

Oublier l’entretien extérieur

Un échangeur obstrué par des feuilles peut réduire considérablement le rendement du PTAC.

Présumer qu’une subvention est automatiquement disponible

Les aides financières dépendent du type d’équipement, du numéro de modèle, du rendement et des critères du programme en vigueur. Un TRANE ProSpace n’est pas automatiquement admissible simplement parce qu’il assure le chauffage et la climatisation.

Une installation adaptée aux réalités de la Montérégie

Ce projet de PTAC TRANE ProSpace à Saint-Marcel-de-Richelieu met en valeur une méthode de travail que nous appliquons également à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.

Nous ne nous limitons pas à insérer l’appareil dans une ouverture existante. Nous examinons le manchon, l’étanchéité, le drainage, le circuit électrique, les commandes, la classification du réfrigérant et la circulation d’air.

La photo montre un moment précis du chantier : l’appareil est en place, mais demeure volontairement ouvert. Cette étape nous donne accès aux composants qui deviendront invisibles une fois la façade réinstallée. C’est à ce moment que nous pouvons corriger un fil mal positionné, une fixation insuffisante, un joint incomplet ou une voie de drainage obstruée.

Une installation bien exécutée doit produire un résultat simple pour l’occupant : régler la température, laisser l’appareil fonctionner et effectuer l’entretien recommandé. Toute la complexité technique doit être prise en charge avant la remise du système.
