À Marieville, une installation murale où le positionnement de l’unité intérieure joue un rôle central dans le confort
À Marieville, nous avons installé une thermopompe murale FUJITSU AIRSTAGE Orion XLTH+ dans un espace résidentiel où l’esthétique, la circulation de l’air et la proximité des ouvertures devaient être considérées avec soin.

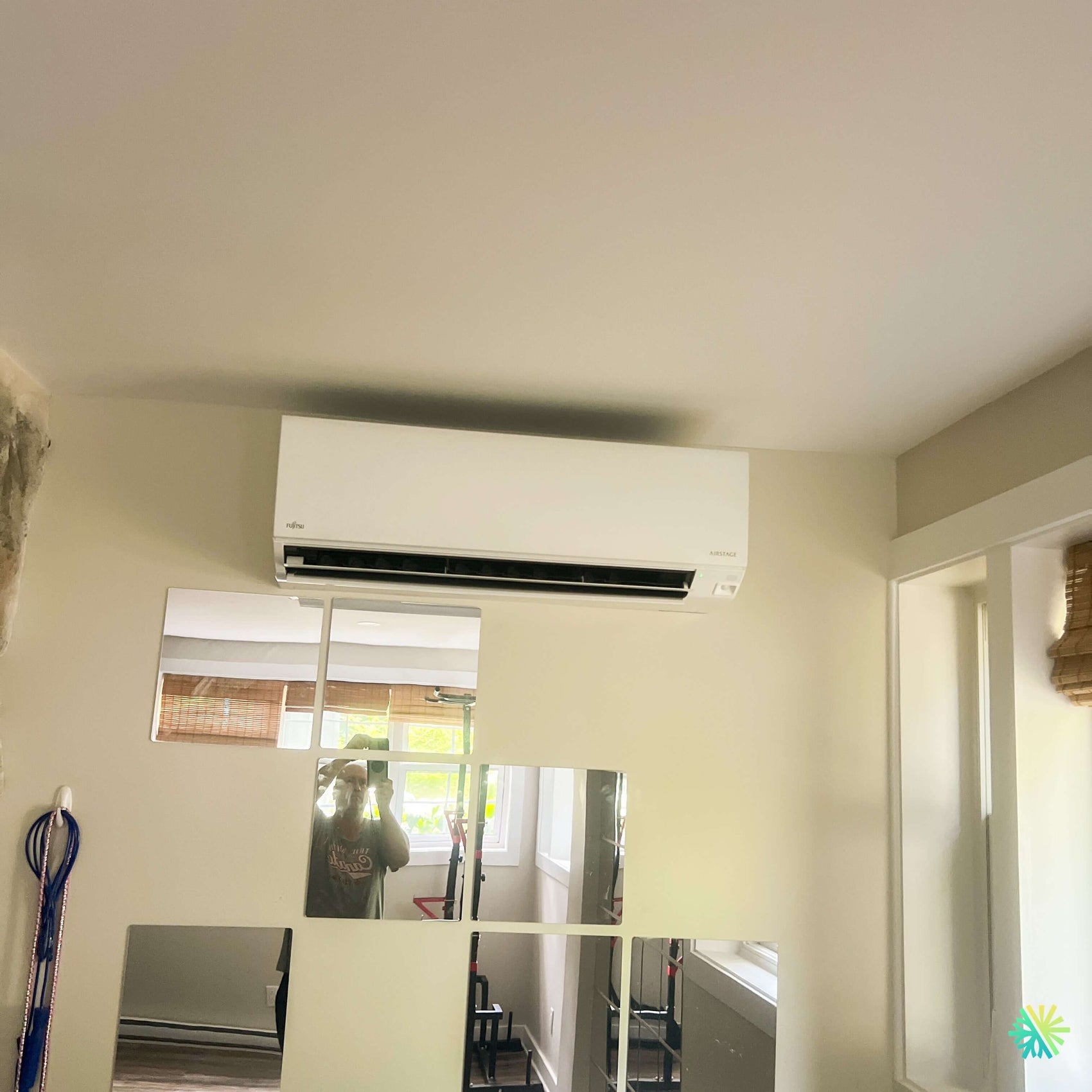

La photo du chantier montre une unité intérieure installée en hauteur sur un mur principal, juste au-dessus d’un ensemble de miroirs. À droite, une large ouverture mène vers une pièce adjacente. Cette configuration rend le choix de l’emplacement particulièrement intéressant : le système devait non seulement chauffer et climatiser la pièce où il se trouve, mais aussi favoriser une bonne diffusion de l’air vers les zones voisines.
Chez AirGreen, nous accordons beaucoup d’importance à cet aspect. Une installation de thermopompe murale ne consiste pas simplement à trouver un espace libre sur un mur. Nous analysons le volume de la pièce, les ouvertures, les fenêtres, la hauteur disponible, les zones de circulation et la manière dont l’air pourra se déplacer à travers la maison.
Dans ce projet de Marieville, l’unité intérieure a été placée suffisamment haut pour permettre une diffusion efficace, tout en conservant un dégagement approprié au plafond. Son emplacement au-dessus des miroirs évite également d’occuper une portion de mur utile pour du mobilier, tout en maintenant l’appareil accessible pour l’entretien CVAC.
Pourquoi la FUJITSU Orion XLTH+ convient particulièrement au climat québécois
La FUJITSU AIRSTAGE Orion XLTH+ appartient à une gamme conçue pour les climats froids. Selon la documentation technique fournie par Fujitsu, la série peut fonctionner en chauffage jusqu’à une température extérieure de -30 °C.
C’est un élément essentiel pour les propriétaires de Marieville, mais également pour ceux de Montréal, Laval, Longueuil, de la Rive Nord et de la Rive Sud, où une thermopompe doit être capable de maintenir ses performances pendant de longues périodes de froid.
La série Orion XLTH+ utilise également le réfrigérant R-32. La documentation de Fujitsu indique un potentiel de réchauffement global de 675 pour le R-32, comparativement à 2 088 pour le R-410A, soit une réduction annoncée de 68 %.
Cette gamme combine donc plusieurs caractéristiques recherchées aujourd’hui dans une thermopompe murale à haute efficacité :
- fonctionnement en chauffage jusqu’à -30 °C;
- technologie Inverter;
- réfrigérant R-32;
- fonctionnement silencieux;
- Wi-Fi intégré;
- plusieurs capacités disponibles;
- certification ENERGY STAR selon les modèles;
- excellente modulation de puissance.
Une gamme de capacités adaptée à plusieurs types de pièces
La série FUJITSU Orion XLTH+ comprend les modèles 09KTAP1, 12KTAP1 et 15KTAP1.
La photo de l’installation à Marieville permet d’identifier clairement l’unité comme une FUJITSU AIRSTAGE, mais elle ne permet pas de confirmer avec certitude la capacité exacte installée. Nous préférons donc ne pas attribuer arbitrairement un nombre de BTU à cette installation.
La fiche technique du fabricant indique les capacités nominales suivantes :
- 09KTAP1 : 9 000 BTU/h en climatisation et 12 000 BTU/h en chauffage;
- 12KTAP1 : 12 000 BTU/h en climatisation et 15 300 BTU/h en chauffage;
- 15KTAP1 : 14 500 BTU/h en climatisation et 17 400 BTU/h en chauffage.
Ces chiffres illustrent un point important : la capacité de chauffage d’une thermopompe n’est pas nécessairement identique à sa capacité nominale de climatisation.
Pour le choix d’un appareil, nous ne nous basons donc jamais uniquement sur le nombre de BTU inscrit dans le nom commercial du système. Nous tenons compte de la charge thermique réelle de la maison et surtout de la capacité disponible lorsque la température extérieure descend.
Une excellente capacité de chauffage à très basse température
La fiche technique de Fujitsu présente des données particulièrement intéressantes pour le chauffage par temps froid.
À -30 °C, la capacité maximale de chauffage demeure équivalente à :
- 113 % de la capacité nominale pour le 09KTAP1;
- 103 % pour le 12KTAP1;
- 101 % pour le 15KTAP1.
À -26 °C, les valeurs indiquées sont encore de 147 %, 128 % et 116 % respectivement.
Pour un propriétaire qui compare différentes thermopompes à Marieville, ces données sont plus pertinentes que de simples affirmations comme « fonctionne jusqu’à -30 °C ».
Deux appareils peuvent annoncer la même température minimale de fonctionnement tout en offrant des capacités de chauffage très différentes lorsqu’ils approchent de cette limite.
C’est pourquoi, lors de nos recommandations chez AirGreen, nous analysons toujours les performances à basse température lorsque le système doit jouer un rôle important dans le chauffage de la maison.
Un rendement énergétique très élevé
La documentation FUJITSU indique un TRÈS2 de :
- 33,5 pour le modèle 09KTAP1;
- 31,5 pour le modèle 12KTAP1;
- 28,7 pour le modèle 15KTAP1.
Les trois versions sont également indiquées comme répondant aux classifications ENERGY STAR mentionnées dans la documentation du fabricant.
Ces rendements élevés peuvent permettre de réduire la consommation d’électricité comparativement à certains systèmes de chauffage électrique conventionnels, surtout lorsque la thermopompe fonctionne pendant une grande partie de l’hiver dans sa plage de rendement optimale.
Cela ne signifie toutefois pas qu’il faut choisir systématiquement le modèle ayant le TRÈS2 le plus élevé.
Le dimensionnement demeure prioritaire.
Une thermopompe trop grande pour la pièce peut fonctionner avec des cycles moins favorables, tandis qu’une unité trop petite peut manquer de capacité lors des journées les plus froides.
Le positionnement visible sur la photo : un détail qui mérite d’être analysé
Sur la photo de cette installation à Marieville, nous voyons que l’unité intérieure est installée très près du plafond, mais avec un espace suffisant au-dessus de l’appareil.
Cette hauteur permet plusieurs avantages.
D’abord, l’air froid peut être projeté vers l’avant et se mélanger avec l’air ambiant avant de descendre dans la zone occupée. En chauffage, les volets peuvent orienter l’air chaud vers le bas afin de réduire la stratification naturelle de la chaleur au plafond.
Ensuite, le mur sous l’appareil reste pratiquement entièrement disponible.
Le positionnement au-dessus des miroirs est également intéressant d’un point de vue esthétique. Plutôt que d’installer la thermopompe au milieu d’un mur vide ou de compromettre l’emplacement d’un meuble, l’unité s’intègre dans une zone déjà utilisée verticalement.
Enfin, l’ouverture située à droite de l’appareil peut contribuer à la circulation de l’air vers la pièce adjacente, selon la disposition complète de la résidence.
Une erreur fréquente : installer l’unité dans un coin trop fermé
Nous observons parfois des systèmes installés très près d’un mur latéral, dans une alcôve ou au-dessus d’une porte où le jet d’air est immédiatement bloqué.
Ce type de compromis peut réduire considérablement la qualité du confort.
Dans une installation comme celle de Marieville, nous voulons que le ventilateur puisse envoyer l’air dans la pièce sans rencontrer immédiatement :
- une cloison;
- une armoire;
- un meuble haut;
- un rideau;
- un retour de mur;
- un obstacle décoratif.
Le simple fait de déplacer l’unité de quelques dizaines de centimètres peut parfois avoir un impact beaucoup plus important que le choix entre deux appareils aux caractéristiques presque identiques.
Une thermopompe FUJITSU pensée pour le confort quotidien, pas seulement pour les journées extrêmes
Jusqu’à 23 dB(A) en mode silencieux
Le bruit est un élément majeur lorsque l’unité intérieure est installée dans une pièce de vie.
Selon la fiche technique FUJITSU, les modèles 09KTAP1 et 12KTAP1 peuvent descendre jusqu’à 23 dB(A) en mode calme. Le modèle 15KTAP1 descend jusqu’à 26 dB(A).
Ce niveau sonore permet à la thermopompe de fonctionner de manière discrète, ce qui peut être particulièrement appréciable dans un salon, une chambre, un bureau ou un espace ouvert utilisé quotidiennement.
Le ventilateur offre plusieurs vitesses :
- automatique;
- élevée;
- moyenne-élevée;
- moyenne;
- moyenne-basse;
- basse;
- mode calme.
Cette variété permet au système d’ajuster plus finement le débit d’air en fonction de la demande.
Technologie Inverter : une modulation plutôt qu’un simple marche-arrêt
La technologie Inverter permet au compresseur d’adapter sa puissance en fonction de la température et de la charge demandée.
Au lieu de fonctionner continuellement à pleine capacité puis de s’arrêter complètement, l’appareil peut réduire sa vitesse lorsque la pièce approche de la température désirée.
Cette modulation permet généralement :
- une température plus stable;
- moins de cycles brusques;
- un fonctionnement plus discret;
- une consommation énergétique mieux adaptée;
- un meilleur confort lors des périodes intermédiaires.
Dans une maison à Marieville, cela devient particulièrement intéressant au printemps et à l’automne, lorsque la demande de chauffage ou de climatisation varie beaucoup au cours de la journée.
Wi-Fi intégré pour le contrôle à distance
FUJITSU indique que la série Orion XLTH+ dispose d’une connectivité Wi-Fi intégrée permettant la surveillance à distance avec l’application AIRSTAGE.
Pour plusieurs propriétaires, cette fonction devient rapidement utile.
Elle permet notamment de modifier la température avant d’arriver à la maison, d’ajuster le fonctionnement depuis une autre pièce ou de vérifier les réglages sans devoir utiliser la télécommande infrarouge.
La documentation mentionne également des possibilités de contrôle plus avancées avec des interfaces compatibles, notamment BACnet et Modbus. Ces fonctions seront surtout pertinentes dans des projets plus complexes ou certains environnements commerciaux.
Serpentins ProCore en cuivre
L’unité intérieure de la série utilise des serpentins ProCore, décrits par Fujitsu comme des serpentins en cuivre à haute résistance à la corrosion.
Dans une installation destinée à fonctionner aussi bien en chauffage qu’en climatisation, la durabilité des composants constitue évidemment un aspect important.
Un système mural est sollicité plusieurs mois par année. Dans certaines maisons québécoises, il peut même devenir l’appareil CVAC le plus utilisé du bâtiment.
Des dimensions de tuyauterie simples et identiques sur les trois capacités
La documentation technique indique des dimensions de conduites frigorifiques identiques pour les trois modèles de cette gamme :
- 1/4 po pour la ligne liquide;
- 3/8 po pour la ligne gaz.
La longueur minimale de tuyauterie indiquée est de 10 pi, tandis que la longueur maximale est de 66 pi.
La différence verticale maximale autorisée est de 49 pi.
Ces caractéristiques offrent une bonne flexibilité pour l’emplacement de l’unité extérieure lorsque la configuration du bâtiment ne permet pas de la positionner exactement derrière l’unité intérieure.
Nous cherchons néanmoins toujours à concevoir un trajet de conduites logique et aussi propre que possible.
Une unité extérieure conçue pour notre hiver
Fujitsu indique que l’Orion XLTH+ intègre un chauffe-plateau de base conçu pour les climats froids.
Cette caractéristique mérite une attention particulière au Québec.
Lors d’un cycle de dégivrage, la thermopompe fait fondre le givre accumulé sur l’échangeur extérieur. Cette eau doit pouvoir s’évacuer correctement.
Lorsque la température extérieure est très basse, elle peut geler rapidement.
Nous devons donc réfléchir non seulement au fonctionnement mécanique de l’unité extérieure, mais aussi à :
- sa hauteur par rapport au sol;
- la neige qui peut s’accumuler autour;
- l’endroit où l’eau de dégivrage tombera;
- la formation possible de glace;
- les vents dominants;
- l’accessibilité pour l’entretien.
Un appareil capable de chauffer à -30 °C doit être installé de manière à pouvoir réellement fonctionner dans ces conditions.
Le circuit électrique dépend du modèle sélectionné
La série fonctionne en 208 à 230 V, monophasé, 60 Hz.
Selon la fiche technique :
- le modèle 09KTAP1 nécessite un disjoncteur de 15 A;
- le modèle 12KTAP1 nécessite un disjoncteur de 20 A;
- le modèle 15KTAP1 nécessite également un disjoncteur de 20 A.
Avant toute installation, nous devons donc vérifier la capacité du panneau électrique et la configuration des circuits disponibles.
Cette étape est particulièrement importante dans les maisons plus anciennes de Marieville, Montréal, Laval, Longueuil, la Rive Nord et la Rive Sud, où les panneaux électriques peuvent déjà être très chargés.
Une installation propre doit aussi rester facilement entretenable
L’emplacement visible sur la photo conserve l’unité intérieure complètement accessible.
C’est important pour les opérations d’entretien de thermopompe, notamment le nettoyage des filtres et les nettoyages plus approfondis réalisés périodiquement.
Une erreur fréquente lors de travaux de rénovation consiste à installer ensuite des meubles, des étagères ou des éléments décoratifs trop près de la thermopompe.
Nous recommandons de toujours préserver un accès suffisant autour de l’appareil.
Une unité performante ne restera performante que si elle peut respirer correctement et être entretenue.
Pourquoi le dimensionnement doit être fait selon la maison et non selon un tableau Internet
Il est tentant de choisir les BTU selon une règle simple : un certain nombre de pieds carrés équivaudrait automatiquement à une certaine capacité.
En réalité, plusieurs éléments modifient les besoins :
- niveau d’isolation;
- nombre de murs extérieurs;
- dimension et orientation des fenêtres;
- exposition au soleil;
- hauteur des plafonds;
- nombre d’étages;
- configuration ouverte ou fermée;
- infiltration d’air;
- température intérieure souhaitée;
- utilisation de la thermopompe comme chauffage principal ou secondaire.
À Marieville, la présence d’une grande ouverture à droite de l’unité constitue justement un élément à prendre en compte. Une thermopompe peut contribuer au confort d’une pièce adjacente lorsque la circulation d’air est favorable, mais elle ne remplace pas automatiquement une unité dédiée si l’espace est compartimenté ou éloigné.
Ce que nous cherchons à obtenir à la fin d’un chantier
Une fois la thermopompe installée, notre objectif est que le propriétaire puisse presque oublier sa présence.
La température doit être stable, l’air doit être bien distribué et l’unité ne doit pas attirer inutilement l’attention.
Sur ce projet de Marieville, le positionnement en hauteur et la teinte blanche de l’appareil lui permettent de se fondre naturellement dans le mur clair. Les miroirs situés dessous restent utilisables, et l’ouverture à droite demeure entièrement dégagée.
La thermopompe devient donc un élément fonctionnel du bâtiment sans compromettre l’aménagement intérieur.
Une solution quatre saisons pour Marieville et le Grand Montréal
La plage de fonctionnement publiée pour la FUJITSU Orion XLTH+ s’étend de -10 °C à 50 °C en climatisation et de -30 °C à 24 °C en chauffage.
Il s’agit donc réellement d’un système conçu pour être utilisé durant une grande partie de l’année.
En été, il assure la climatisation et contribue à la déshumidification.
Au printemps et à l’automne, la technologie Inverter permet une modulation fine.
En hiver, sa capacité de chauffage à basse température lui permet de continuer à fonctionner lorsque plusieurs thermopompes moins adaptées aux climats froids commencent à perdre beaucoup de rendement.
Pour les propriétaires de Marieville, mais également de Montréal, Laval, Longueuil, la Rive Nord et la Rive Sud, cette polyvalence constitue l’un des principaux arguments en faveur d’une thermopompe de climat froid correctement dimensionnée.
Quelques conseils avant une installation similaire
Avant de faire installer une thermopompe murale, nous recommandons de réfléchir à quelques éléments simples.
D’abord, il faut observer la circulation naturelle entre les pièces. Une unité située face à une ouverture peut parfois desservir une zone plus large qu’une unité enfermée dans un coin.
Ensuite, il faut éviter de choisir l’emplacement uniquement en fonction de l’apparence extérieure de la maison. L’unité intérieure et l’unité extérieure doivent être planifiées ensemble.
Il faut également tenir compte du mobilier futur. Un mur parfaitement dégagé aujourd’hui peut accueillir une grande bibliothèque ou une armoire quelques mois plus tard.
Enfin, il faut vérifier le panneau électrique avant de finaliser le choix du modèle.
Ces petites décisions prises avant le chantier contribuent énormément à la qualité de l’installation CVAC finale.
L’approche AirGreen pour une installation de thermopompe murale à Marieville
Sur ce projet, comme pour nos installations de thermopompes à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud, nous avons abordé la thermopompe comme une partie intégrante du bâtiment.
Nous avons tenu compte de l’espace disponible, de la hauteur, des ouvertures, du déplacement de l’air, de l’accès pour l’entretien et de l’intégration visuelle.
La FUJITSU AIRSTAGE Orion XLTH+ offre de très bonnes caractéristiques techniques : chauffage jusqu’à -30 °C, réfrigérant R-32, technologie Inverter, Wi-Fi intégré, fonctionnement intérieur très silencieux et performances énergétiques élevées.
Mais même le meilleur appareil ne donnera pas les résultats attendus si son emplacement ou son dimensionnement sont mal choisis.
C’est pourquoi nous considérons chaque projet comme une installation sur mesure.
À Marieville, cette thermopompe FUJITSU s’intègre proprement dans un véritable espace de vie et démontre qu’une installation réussie doit réunir trois éléments : un appareil adapté au climat québécois, un dimensionnement approprié et un positionnement réfléchi.
