Une installation à Saint-Hugues où le positionnement de l’unité intérieure fait toute la différence
À Saint-Hugues, en Montérégie, nous avons réalisé cette installation de thermopompe murale FUJITSU AIRSTAGE ORION XLTH+ avec un objectif très concret : intégrer un système de chauffage et de climatisation performant sans compromettre l’utilisation de l’espace intérieur.

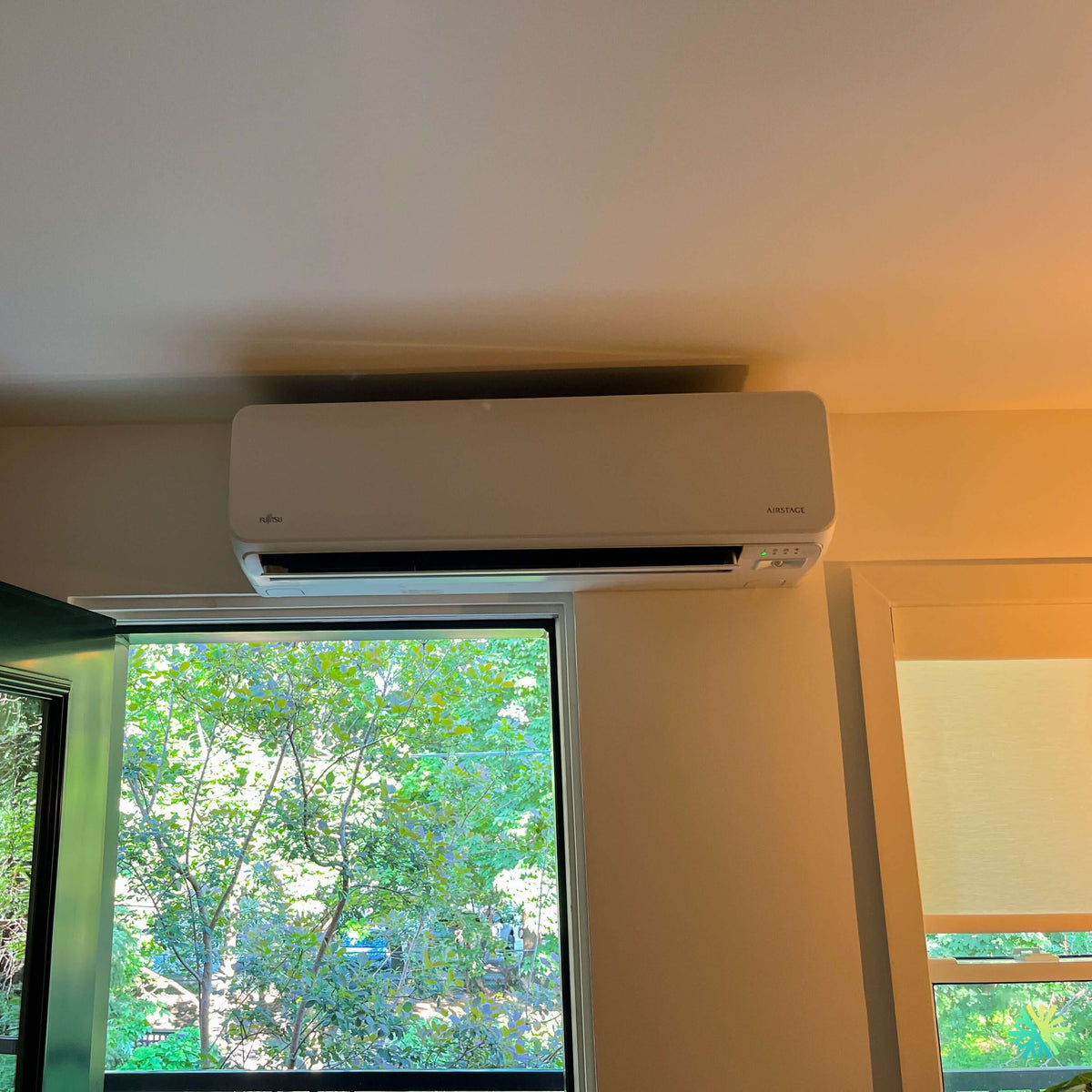

La photo de l’installation montre bien l’un des aspects les plus importants de ce projet. L’unité intérieure a été installée en hauteur, au-dessus d’une grande ouverture extérieure, dans une portion de mur où chaque centimètre disponible compte. Cette configuration permet de conserver les surfaces murales principales libres pour l’ameublement tout en donnant à la thermopompe une position favorable pour distribuer l’air dans la pièce.
Le résultat est particulièrement propre : l’appareil FUJITSU s’intègre à la ligne supérieure de la pièce, sans empiéter inutilement sur l’espace habitable. Pour nous, chez AirGreen, une installation CVAC réussie ne se limite jamais à fixer une unité au mur. Le choix de l’emplacement doit tenir compte de la circulation d’air, de l’accès pour l’entretien, de la structure du bâtiment, du parcours frigorifique, du drainage des condensats et de l’apparence finale.
Une FUJITSU ORION XLTH+ conçue pour le climat québécois
La FUJITSU AIRSTAGE ORION XLTH+ appartient à une gamme de thermopompes murales destinée au chauffage en climat froid. Selon la documentation technique FUJITSU fournie pour cette série, les modèles ORION XLTH+ peuvent fonctionner en chauffage jusqu’à -30 °C, une caractéristique particulièrement pertinente pour une résidence de Saint-Hugues, où une thermopompe doit être sélectionnée autant pour ses performances hivernales que pour sa capacité de climatisation estivale.
La gamme présentée dans la fiche technique comprend trois configurations :
- 09KTAP1 : climatisation nominale de 9 000 BTU/h et chauffage nominal de 12 000 BTU/h;
- 12KTAP1 : climatisation nominale de 12 000 BTU/h et chauffage nominal de 15 300 BTU/h;
- 15KTAP1 : climatisation nominale de 14 500 BTU/h et chauffage nominal de 17 400 BTU/h.
La photo permet clairement d’identifier une unité murale FUJITSU AIRSTAGE, mais elle ne permet pas, à elle seule, de confirmer de façon fiable laquelle de ces trois capacités a été installée. Nous préférons donc ne pas attribuer arbitrairement un nombre de BTU à ce projet lorsque la plaque signalétique ou le numéro de modèle exact n’est pas visible.
Cette précision est importante. Dans le domaine du CVAC, annoncer une capacité uniquement à partir de l’apparence d’une unité peut mener à une information incorrecte, puisque plusieurs appareils d’une même série utilisent des cabinets intérieurs de dimensions similaires.
Un rendement énergétique particulièrement élevé
L’ORION XLTH+ se distingue également par ses données de rendement. La fiche technique FUJITSU indique des valeurs de SEER2 pouvant atteindre 33,5 pour le modèle 09KTAP1, 31,5 pour le 12KTAP1 et 28,7 pour le 15KTAP1. Les valeurs HSPF2 région V indiquées sont respectivement de 11,5, 11,3 et 10,7.
Pour le propriétaire, ces chiffres ont une conséquence concrète : la thermopompe peut moduler sa production au lieu de fonctionner uniquement selon un cycle marche-arrêt traditionnel.
C’est le rôle de la technologie Inverter. Le compresseur ajuste sa puissance selon la demande réelle de chauffage ou de climatisation. Lorsque la température intérieure approche du point de consigne, le système peut réduire sa production plutôt que de s’arrêter complètement puis de redémarrer à pleine capacité quelques minutes plus tard.
Cette modulation contribue notamment à :
- maintenir une température intérieure plus stable;
- réduire les variations de confort;
- limiter les démarrages répétés du compresseur;
- améliorer le rendement à charge partielle;
- diminuer le niveau sonore lorsque la demande est faible.
Une capacité de chauffage qui reste pertinente lorsque la température chute
Une thermopompe installée au Québec ne devrait jamais être évaluée uniquement selon sa puissance nominale inscrite sur une brochure. Il faut aussi regarder ce qui se passe lorsque la température extérieure descend sous zéro.
C’est précisément là que les caractéristiques de la gamme FUJITSU ORION XLTH+ deviennent intéressantes.
Selon la fiche du fabricant, le modèle 12KTAP1, par exemple, peut atteindre un pourcentage maximal de chauffage correspondant à 128 % de sa capacité nominale à -26 °C et à 103 % à -30 °C, selon les conditions de référence indiquées par FUJITSU. Le modèle 15KTAP1 est quant à lui indiqué à 116 % à -26 °C et 101 % à -30 °C.
Cela ne signifie pas qu’une thermopompe doit être dimensionnée uniquement en regardant ces pourcentages. Une sélection professionnelle doit tenir compte de la superficie, de l’isolation, des infiltrations d’air, du fenêtrage, de l’orientation du bâtiment et de la distribution de chaleur entre les pièces.
Chez AirGreen, nous insistons sur ce point parce qu’une thermopompe trop petite peut manquer de capacité pendant les périodes froides, tandis qu’une unité inutilement surdimensionnée peut créer d’autres problèmes de confort et de modulation.
Le détail visible sur la photo : une installation haute et compacte
Dans cette installation à Saint-Hugues, l’unité intérieure est placée immédiatement au-dessus d’une ouverture donnant vers l’extérieur. Cette disposition présente un avantage évident : elle exploite une zone murale qui serait autrement difficile à utiliser.
L’ORION XLTH+ se prête bien à ce genre de configuration puisque les unités intérieures de cette série mesurent environ 894 mm de largeur, 295 mm de hauteur et 280 mm de profondeur, selon la fiche technique FUJITSU.
Sur le chantier, une installation dans une zone haute exige néanmoins davantage de précision qu’un positionnement sur un grand mur vide.
Nous devons notamment vérifier :
La circulation de l’air
Le volet inférieur de la thermopompe doit pouvoir projeter l’air vers la zone occupée sans rencontrer immédiatement un obstacle susceptible de perturber la diffusion.
Dans la configuration photographiée, la façade de l’unité demeure complètement dégagée. Cette disposition permet au flux d’air de quitter directement l’appareil et de se propager dans la pièce.
Les dégagements nécessaires
Un appareil installé près du plafond doit conserver les dégagements prescrits par le fabricant afin que son aspiration d’air ne soit pas obstruée.
Il faut donc mesurer avant de percer. Une différence de quelques centimètres peut déterminer si un emplacement est réellement utilisable.
L’accès pour l’entretien
Le filtre d’une thermopompe murale doit demeurer accessible. La documentation de la gamme ORION XLTH+ indique d’ailleurs l’utilisation d’un filtre lavable.
Une installation esthétique qui rend impossible l’entretien futur serait une mauvaise installation. Nous devons donc considérer dès le départ le nettoyage des filtres, l’accès au serpentin, au bac de condensats et aux composantes interneses.
Des serpentins ProCore en cuivre
FUJITSU indique que l’unité intérieure ORION XLTH+ utilise des serpentins ProCore en cuivre à haute résistance à la corrosion. La documentation met également de l’avant cette caractéristique comme élément visant à favoriser la durabilité du système.
Dans une installation résidentielle, la qualité des composants internes compte autant que l’apparence extérieure de l’appareil. Une thermopompe fonctionne pendant des milliers d’heures au cours de sa vie utile et doit régulièrement gérer des variations de température, de pression et d’humidité.
Cette construction est donc un élément que nous prenons en considération lorsque nous comparons différentes thermopompes murales à Montréal, Laval, Longueuil, sur la Rive-Nord, la Rive-Sud et en Montérégie.
Réfrigérant R-32 : une génération plus récente de thermopompes FUJITSU
L’ORION XLTH+ utilise le réfrigérant R-32.
Selon FUJITSU, son potentiel de réchauffement global est de 675, comparativement à 2 088 pour le R-410A, soit une réduction indiquée de 68 %.
Pour un propriétaire qui remplace une ancienne thermopompe ou qui installe pour la première fois un système sans conduits, il s’agit d’un élément technique à connaître. L’industrie du chauffage et de la climatisation évolue progressivement vers des réfrigérants à plus faible potentiel de réchauffement global, et le R-32 fait partie de cette transition.
Une tuyauterie 1/4 po liquide et 3/8 po gaz
Un détail particulièrement utile pour les propriétaires, entrepreneurs et gestionnaires d’immeubles qui comparent plusieurs systèmes est la dimension de la tuyauterie frigorifique.
Pour les trois modèles ORION XLTH+ présentés dans la fiche technique, FUJITSU indique :
- ligne liquide : 1/4 po;
- ligne gaz : 3/8 po;
- longueur minimale de tuyauterie : 3 m (10 pi);
- longueur maximale : 20 m (66 pi);
- différence verticale maximale : 14,9 m (49 pi).
Ces limites donnent une certaine flexibilité au moment de déterminer l’emplacement de l’unité extérieure.
Dans une installation réelle, nous ne cherchons toutefois pas à utiliser le maximum de tuyauterie simplement parce que le fabricant l’autorise. Lorsque le bâtiment le permet, un parcours plus court et plus direct simplifie généralement l’installation et réduit les éléments mécaniques visibles.
Un fonctionnement intérieur très silencieux
Dans une chambre, un salon ou un espace à aire ouverte, le bruit d’une thermopompe peut rapidement devenir aussi important que sa capacité.
La série FUJITSU ORION XLTH+ offre un mode de ventilation silencieux. Selon les modèles, la documentation indique un niveau intérieur aussi bas que 23 dB(A) pour les versions 09KTAP1 et 12KTAP1, tandis que le 15KTAP1 descend à 26 dB(A).
Les appareils offrent six vitesses de ventilation, en plus du mode automatique. Cette variation de débit aide le système à adapter la circulation d’air aux besoins réels de la pièce.
C’est particulièrement pertinent pour une installation comme celle de Saint-Hugues : puisque l’unité est positionnée très haut, la gestion de la direction et de la vitesse de l’air participe directement au confort ressenti dans la zone occupée.
Wi-Fi intégré et contrôle à distance
La documentation FUJITSU indique une connectivité Wi-Fi intégrée, associée à l’application mobile AIRSTAGE pour la surveillance et le contrôle à distance.
Selon la configuration, le propriétaire peut ainsi gérer son système sans dépendre uniquement de la télécommande infrarouge.
La série offre également plusieurs possibilités d’intégration plus avancées. FUJITSU mentionne notamment la compatibilité avec certaines interfaces BACnet et Modbus ainsi que plusieurs contrôleurs filaires et accessoires optionnels.
Pour une maison, toutes ces fonctions ne sont évidemment pas nécessaires. Elles deviennent toutefois intéressantes dans certaines applications résidentielles évoluées ou dans des bâtiments où le système de climatisation doit communiquer avec une solution d’automatisation.
Ce projet à Saint-Hugues illustre notre façon d’aborder une installation de thermopompe murale
L’aspect le plus visible de cette réalisation est simple : la thermopompe semble faire partie de la pièce plutôt que d’y avoir été ajoutée après coup.
C’est précisément ce que nous recherchons lors de nos installations.
Nous analysons le mur avant de décider de l’emplacement
Installer systématiquement une unité intérieure sur le premier mur disponible est une erreur.
Avant l’installation, plusieurs points doivent être considérés :
- la distribution naturelle de l’air;
- le dégagement au-dessus et autour de l’unité;
- la présence de portes et de fenêtres;
- le trajet possible du drain;
- le parcours des conduites frigorifiques;
- l’emplacement possible du groupe extérieur;
- l’accessibilité pour l’entretien;
- la structure du mur;
- les préférences esthétiques du propriétaire.
La photo de cette installation de FUJITSU ORION XLTH+ à Saint-Hugues montre justement pourquoi cette analyse est importante. Plutôt que d’occuper une grande surface murale qui pourrait être utilisée pour des meubles ou de la décoration, nous avons exploité la zone supérieure de la pièce.
Nous accordons beaucoup d’importance à la finition
Une thermopompe peut être excellente sur papier et donner une impression médiocre si son installation est négligée.
Une réalisation professionnelle doit porter attention à des détails comme :
- le niveau de l’unité intérieure;
- la qualité des percements;
- le cheminement du drain;
- la protection de la tuyauterie;
- la finition autour des passages muraux;
- le positionnement et la fixation de l’unité extérieure;
- les raccordements électriques;
- le contrôle de l’évacuation des condensats;
- la mise en service du système.
Ces éléments ne sont pas toujours visibles sur une soumission basée uniquement sur un prix. Ils jouent pourtant un rôle direct dans la fiabilité et dans l’apparence finale de l’installation de thermopompe.
Une erreur fréquente : choisir les BTU uniquement selon la superficie
L’une des erreurs que nous rencontrons régulièrement dans le domaine du CVAC consiste à associer automatiquement une superficie à une capacité de thermopompe.
Deux maisons de même superficie peuvent avoir des besoins très différents.
Une résidence ancienne avec beaucoup de fenestration, une isolation limitée et de nombreuses infiltrations d’air peut demander beaucoup plus de chauffage qu’une construction récente de taille comparable.
À l’inverse, surdimensionner systématiquement l’appareil « pour être certain » n’est pas une meilleure stratégie.
Nous évaluons notamment :
- l’enveloppe du bâtiment;
- le nombre et le type de fenêtres;
- le volume intérieur;
- l’exposition solaire;
- le nombre d’étages;
- la configuration des pièces;
- la présence d’escaliers ouverts;
- les autres sources de chauffage;
- les habitudes d’occupation.
C’est ensuite que nous déterminons si une thermopompe de la catégorie 9 000, 12 000 ou 15 000 BTU constitue le meilleur choix.
Pourquoi l’ORION XLTH+ est particulièrement intéressante au Québec
Pour une maison de Saint-Hugues comme pour une propriété à Montréal, Laval, Longueuil, sur la Rive-Nord ou la Rive-Sud, nous recherchons généralement un équilibre entre plusieurs critères.
Une excellente thermopompe ne devrait pas seulement être capable de climatiser en juillet. Elle doit aussi conserver des performances intéressantes lorsque janvier arrive.
La FUJITSU ORION XLTH+ réunit plusieurs caractéristiques adaptées à cette réalité :
- chauffage annoncé jusqu’à -30 °C;
- réfrigérant R-32;
- technologie Inverter;
- rendement pouvant atteindre 33,5 SEER2, selon le modèle;
- classification ENERGY STAR indiquée sur les modèles de la gamme;
- chauffe-plateau de base prévu pour climat très froid;
- fonctionnement intérieur pouvant descendre à 23 dB(A);
- Wi-Fi intégré;
- longueur de tuyauterie pouvant atteindre 20 mètres;
- serpentin intérieur ProCore en cuivre.
Attention aux subventions : l’admissibilité doit être validée au moment du projet
Les modèles de la fiche FUJITSU affichent des classifications ENERGY STAR, dont une identification associée au climat froid.
Cela peut être pertinent dans le cadre de certains programmes d’aide financière. Toutefois, le montant réel d’une subvention ne devrait jamais être présumé uniquement parce qu’une thermopompe porte une certification ENERGY STAR.
L’admissibilité dépend du programme en vigueur, du numéro de modèle, de la combinaison intérieure/extérieure, de la capacité et parfois d’une référence de performance spécifique.
Chez AirGreen, nous vérifions donc l’équipement réellement proposé plutôt que de promettre une aide financière sur la base du nom commercial seulement.
Ce que nous retenons de cette installation à Saint-Hugues
Cette installation illustre bien le type de décision qui peut sembler mineure avant les travaux, mais qui transforme le résultat final : où placer exactement l’unité intérieure?
Ici, le positionnement en hauteur permet de conserver un mur fonctionnel tout en intégrant la thermopompe dans une zone déjà définie par l’ouverture extérieure. L’appareil blanc s’harmonise discrètement avec les surfaces claires de la pièce, tandis que sa façade et son volet de soufflage restent entièrement dégagés.
Derrière cette apparente simplicité se trouvent pourtant plusieurs considérations : alimentation électrique, réfrigérant R-32, tuyauterie frigorifique, évacuation de condensats, circulation d’air, dégagements, fixation et mise en service.
C’est cette combinaison entre sélection de l’équipement, installation technique et finition qui fait la différence entre la simple présence d’une thermopompe et une installation CVAC réellement adaptée au bâtiment.
Installation de thermopompes FUJITSU par AirGreen
Chez AirGreen, nous installons des thermopompes murales, systèmes multizones et systèmes centraux dans le Grand Montréal et plusieurs municipalités environnantes.
Nos équipes réalisent des projets à Montréal, Laval, Longueuil, sur la Rive-Sud, la Rive-Nord, ainsi que dans plusieurs secteurs de la Montérégie comme Saint-Hugues.
Pour chaque projet, notre travail consiste d’abord à comprendre le bâtiment. Le choix de la marque vient ensuite, suivi du dimensionnement, de l’emplacement et de la méthode d’installation.
Cette FUJITSU AIRSTAGE ORION XLTH+ installée à Saint-Hugues constitue un bon exemple de cette approche : un appareil conçu pour le climat froid, intégré dans un emplacement compact, avec une installation qui préserve autant que possible l’espace utile de la pièce.
Pour un propriétaire qui compare plusieurs options de thermopompe à Saint-Hugues, le meilleur conseil reste de ne pas limiter sa comparaison au nombre de BTU ou au prix affiché. Il faut regarder le rendement par temps froid, le niveau sonore, la qualité de l’installation, la disponibilité des pièces, les caractéristiques du réfrigérant, les possibilités de contrôle et, surtout, l’adéquation réelle entre la machine et le bâtiment.
Chez AirGreen, c’est précisément sur ces éléments que nous basons nos recommandations et nos installations.
