Une installation murale pensée pour affronter les hivers de Saint-Liboire sans compliquer l’architecture de la maison
À Saint-Liboire, l’installation d’une thermopompe murale ne se résume pas à fixer une unité intérieure et à raccorder un condenseur à l’extérieur. Le choix de l’équipement, la hauteur du groupe extérieur, le passage des conduites, la protection des raccords, les dégagements autour de l’appareil et la capacité de chauffage lorsque la température chute fortement font tous partie du résultat final.
Pour cette installation, nous avons travaillé avec une thermopompe murale FUJITSU AIRSTAGE ORION XLTH+, une série spécifiquement conçue pour offrir du chauffage par temps très froid. La documentation technique de Fujitsu indique une plage de fonctionnement en chauffage allant jusqu’à -30 °C, avec du réfrigérant R-32, un compresseur Inverter et un chauffe-plateau de base destiné aux climats rigoureux.

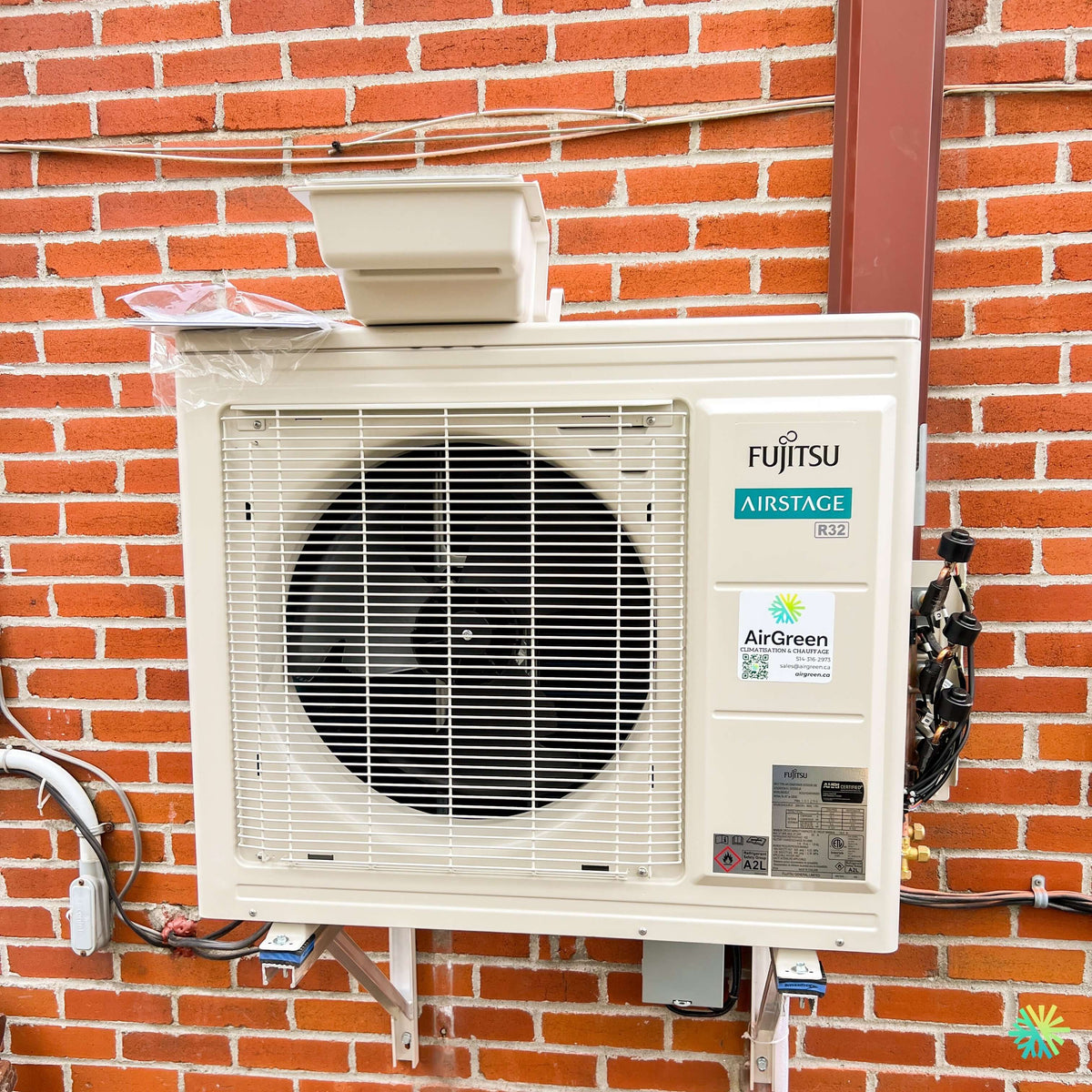

La photo du projet illustre également plusieurs détails importants de notre approche chez AirGreen : l’unité extérieure est installée sur des supports muraux métalliques, directement devant une façade de brique, plutôt que déposée au niveau du sol. Cette configuration libère l’espace sous la thermopompe et contribue à maintenir l’appareil à l’écart de l’accumulation directe de neige, de glace, de feuilles et d’eau.
Pourquoi le FUJITSU ORION XLTH+ correspond bien au climat de la Montérégie
À Saint-Liboire comme ailleurs sur la Rive-Sud et en Montérégie, les besoins d’une thermopompe changent considérablement entre juillet et janvier. Une unité peut sembler performante pendant une journée d’été à 30 °C, mais le véritable test pour une thermopompe destinée au chauffage québécois se présente lorsque le mercure descend bien sous zéro.
La série FUJITSU AIRSTAGE ORION XLTH+ a été développée précisément avec cette réalité en tête.
Selon la fiche technique fournie pour les modèles 09KTAP1, 12KTAP1 et 15KTAP1 :
- la plage de chauffage descend jusqu’à -30 °C;
- la climatisation peut fonctionner entre -10 °C et 50 °C;
- le système utilise le R-32;
- le compresseur est de technologie Inverter;
- un chauffe-plateau de base est intégré pour les conditions de froid extrême;
- la longueur maximale de tuyauterie permise atteint 20 mètres, soit 66 pieds;
- la différence verticale maximale permise est de 14,9 mètres, soit 49 pieds;
- les conduites frigorifiques utilisent du 1/4 po pour le liquide et 3/8 po pour le gaz sur les trois capacités présentées dans cette série.
Ce dernier détail est particulièrement pertinent lors d’un remplacement de thermopompe. Avant de décider de conserver une tuyauterie existante, nous devons toujours vérifier son diamètre, son état, sa longueur et sa compatibilité avec le nouvel équipement. Une ligne frigorifique n’est pas un élément interchangeable simplement parce qu’elle relie déjà deux appareils.
Une unité extérieure sur supports muraux : un détail visible qui compte beaucoup
Sur cette installation de thermopompe FUJITSU à Saint-Liboire, le groupe extérieur est solidement soutenu par deux consoles métalliques fixées à la maçonnerie.
Cette disposition présente plusieurs avantages pratiques.
Premièrement, elle maintient le bas de l’unité nettement au-dessus du niveau du terrain. En hiver, cette hauteur supplémentaire facilite la gestion de la neige autour de l’appareil. Une thermopompe doit pouvoir aspirer et évacuer de grandes quantités d’air. Laisser une unité se retrouver entourée d’un banc de neige peut affecter considérablement son fonctionnement.
Deuxièmement, l’espace sous la machine facilite l’écoulement de l’eau produite pendant les cycles de dégivrage. Lorsqu’une thermopompe chauffe une résidence par temps froid, du givre peut se former sur l’échangeur extérieur. Le système déclenche alors périodiquement un dégivrage. L’eau résultante doit pouvoir quitter la zone de l’unité sans créer une masse de glace qui finirait par remonter vers le châssis.
Troisièmement, cette installation laisse les raccords de service du côté droit de l’appareil accessibles. C’est un élément important pour l’entretien CVAC futur : diagnostic, vérifications électriques et interventions sur le circuit frigorifique doivent pouvoir être effectués sans devoir démonter inutilement l’installation.
Une installation propre sur un mur de brique exige une préparation précise
La maçonnerie impose ses propres contraintes.
Nous devons sélectionner des points d’ancrage appropriés, positionner les supports de façon à répartir correctement le poids de l’appareil et nous assurer que la thermopompe demeure stable. Une unité extérieure contient un ventilateur et un compresseur qui fonctionnent pendant de longues périodes; une fixation approximative peut favoriser la transmission de vibrations dans la structure.
Sur la photo, nous voyons également que les conduites et câbles sont acheminés le long du bâtiment avec un tracé relativement direct. Pour nous, la qualité d’une installation de thermopompe murale se juge autant lorsque le système est arrêté que lorsqu’il fonctionne : la tuyauterie, le câblage, les supports et les raccordements doivent former un ensemble organisé et accessible.
Ce que nous vérifions avant de percer ou de fixer quoi que ce soit
Une installation de ce type demande notamment de vérifier :
- la position désirée de l’unité intérieure;
- la structure du mur;
- la trajectoire possible du drain de condensat;
- la distance entre les unités intérieure et extérieure;
- la longueur réelle de la tuyauterie frigorifique;
- les dégagements nécessaires autour du condenseur;
- la présence de fenêtres, sorties de sécheuse, compteurs ou autres équipements;
- l’accès futur aux valves et au panneau électrique de l’unité;
- la hauteur nécessaire pour mieux gérer la neige;
- l’alimentation électrique exigée par la capacité installée.
Ces décisions prises avant l’installation évitent beaucoup de compromis par la suite.
Des performances qui varient selon la capacité choisie
La gamme ORION XLTH+ présentée dans la documentation Fujitsu comprend plusieurs capacités. Il est donc important de ne pas attribuer automatiquement les chiffres d’une unité 9 000 BTU à une unité 12 000 ou 15 000 BTU.
La fiche fournie présente notamment les modèles 09KTAP1, 12KTAP1 et 15KTAP1, associés respectivement à des puissances nominales de climatisation de 9 000, 12 000 et 14 500 BTU/h.
Pour le modèle 15KTAP1, par exemple, la documentation indique :
- climatisation nominale : 14 500 BTU/h;
- plage de climatisation : 3 900 à 19 400 BTU/h;
- chauffage nominal : 17 400 BTU/h;
- plage de chauffage : 4 500 à 28 000 BTU/h;
- TRÉS2 indiqué : 28,7;
- CPSC2 région V : 10,7;
- niveau sonore intérieur minimal : 26 dB(A) en mode calme;
- alimentation : 208 à 230 V, 60 Hz, monophasée;
- disjoncteur indiqué : 20 A.
Les variantes 9 000 et 12 000 BTU présentent leurs propres caractéristiques. C’est précisément pour cette raison que nous dimensionnons une thermopompe murale selon la propriété et non simplement selon la superficie annoncée dans une fiche commerciale.
La capacité à basse température mérite plus d’attention que la capacité nominale
Un chiffre particulièrement intéressant de la fiche Fujitsu est le pourcentage de capacité de chauffage disponible à très basse température.
Pour le 15KTAP1, le fabricant indique une capacité maximale correspondant à :
- 157 % de sa capacité nominale à -15 °C;
- 138 % à -21 °C;
- 116 % à -26 °C;
- 101 % à -30 °C.
Pour les autres capacités de la série, les ratios varient également. Cette information permet de mieux comprendre pourquoi il ne faut pas évaluer une thermopompe uniquement en regardant son nombre de BTU nominal.
Pour un propriétaire de Saint-Liboire, de Longueuil, de Laval, de la Rive Nord, de la Rive Sud ou de Montréal, la performance lorsque la température extérieure chute peut avoir beaucoup plus d’importance que la puissance maximale disponible pendant une journée douce d’automne.
Les détails techniques qui font la différence entre une thermopompe installée et une installation CVAC réellement aboutie
Le R-32 et la nouvelle génération de thermopompes Fujitsu
Un détail clairement visible sur l’unité extérieure de cette installation est l’identification R32, accompagnée du marquage de sécurité correspondant au groupe de réfrigérant A2L.
Fujitsu indique dans sa documentation que le R-32 possède un potentiel de réchauffement global nettement inférieur à celui du R-410A. La fiche présente un PRG de 675 pour le R-32 contre 2 088 pour le R-410A, soit une réduction annoncée de 68 %.
Pour l’installateur, un nouveau réfrigérant signifie aussi que les méthodes de travail, les outils, la manipulation et les procédures de mise en service doivent être adaptés à l’équipement.
Nous ne traitons donc pas une installation R-32 exactement comme une ancienne installation simplement parce que les deux appareils sont des thermopompes murales.
La technologie Inverter améliore surtout la modulation du confort
Une thermopompe Inverter peut faire varier le fonctionnement de son compresseur selon la demande réelle de la pièce.
Plutôt que de fonctionner uniquement selon une logique marche-arrêt, le système peut moduler sa production. Lorsque la température intérieure approche du point de consigne, l’unité peut réduire sa cadence pour maintenir un environnement plus stable.
Dans une résidence bien dimensionnée, cette modulation peut contribuer à :
- limiter les variations brusques de température;
- prolonger les périodes de fonctionnement à faible régime;
- réduire les démarrages répétés;
- améliorer le confort acoustique;
- adapter la consommation aux besoins réels.
Le dimensionnement demeure cependant essentiel. Une machine plus grosse n’est pas automatiquement une meilleure machine pour une pièce donnée.
Jusqu’à 23 dB(A) à l’intérieur selon la capacité
La série ORION XLTH+ met également l’accent sur le fonctionnement silencieux.
Les modèles 09KTAP1 et 12KTAP1 sont indiqués à seulement 23 dB(A) en vitesse calme, tandis que le 15KTAP1 est indiqué à 26 dB(A). Le niveau sonore varie naturellement avec la vitesse du ventilateur et les conditions de fonctionnement.
Ce point devient particulièrement intéressant lorsque l’unité intérieure est installée près d’un salon, d’une chambre, d’un bureau à domicile ou d’un espace où le bruit de fond doit rester discret.
Wi-Fi intégré et commandes compatibles
La documentation de l’AIRSTAGE ORION XLTH+ indique également une connectivité Wi-Fi intégrée avec accès par l’application mobile AIRSTAGE.
La plateforme accepte aussi plusieurs options de contrôle, notamment des contrôleurs filaires et différentes interfaces destinées à des intégrations plus avancées. Fujitsu mentionne notamment la compatibilité avec des solutions BACnet et Modbus au moyen d’accessoires appropriés.
Pour une maison unifamiliale, l’usage quotidien demeure généralement simple : température, mode de fonctionnement, ventilation et programmation. Toutefois, la possibilité d’intégrer l’appareil à une infrastructure de contrôle plus élaborée peut être pertinente dans certains projets commerciaux ou multilogements.
ENERGY STAR et aides financières : vérifier le jumelage exact avant de calculer une subvention
La fiche technique classe les trois configurations présentées dans les catégories ENERGY STAR, ENERGY STAR Cold Climate et ENERGY STAR Most Efficient 2025.
Il s’agit d’un élément pertinent lorsqu’un propriétaire souhaite vérifier les programmes d’aide financière disponibles.
Cependant, nous évitons d’annoncer une subvention uniquement à partir du nom commercial « ORION XLTH+ ». L’admissibilité doit être validée avec le jumelage exact des unités intérieure et extérieure, la capacité choisie et les références exigées par le programme applicable au moment de l’installation.
C’est une erreur fréquente à éviter : deux appareils qui portent un nom de gamme semblable peuvent ne pas nécessairement donner droit au même montant.
Les erreurs que nous voulons éviter sur une installation de thermopompe murale
Une installation réussie dépend souvent de détails qui sont peu visibles dans une publicité.
Parmi les erreurs que nous cherchons systématiquement à éviter chez AirGreen :
-
Choisir les BTU uniquement selon la superficie.
L’isolation, les fenêtres, l’exposition au soleil, la configuration des pièces et les pertes de chaleur doivent également être considérées. -
Installer l’unité extérieure trop près du sol.
Au Québec, la neige et la glace peuvent rapidement devenir un problème. -
Bloquer le débit d’air.
Un condenseur doit respirer. Les dégagements autour de l’appareil sont fonctionnels, pas seulement esthétiques. -
Réutiliser une conduite existante sans la vérifier.
Les diamètres, la propreté et l’état du cuivre doivent correspondre aux exigences de la nouvelle machine. -
Négliger l’écoulement du condensat.
Une belle unité intérieure ne compense pas un drain mal conçu. -
Rendre les valves de service inaccessibles.
L’installation doit aussi être pensée pour les années d’entretien à venir. -
Choisir une capacité exagérée “pour être certain”.
Le surdimensionnement peut nuire à la modulation, au confort et à la déshumidification.
Ce que cette installation de Saint-Liboire montre concrètement
La photographie de notre projet résume bien plusieurs principes que nous appliquons lors de nos installations de thermopompes Fujitsu.
L’unité extérieure est positionnée proprement contre une façade de brique, élevée sur ses supports, avec les raccordements regroupés sur le côté prévu pour le service. Le condenseur conserve un espace dégagé devant son ventilateur, tandis que le passage technique reste relativement compact contre le bâtiment.
Ce type de finition est important pour nous. Une installation CVAC doit fonctionner correctement dès la mise en service, mais elle doit également demeurer logique lorsqu’un technicien revient plusieurs années plus tard pour effectuer un entretien ou un diagnostic.
À Saint-Liboire comme dans nos projets à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud, nous accordons donc autant d’attention au choix de la machine qu’à son emplacement réel sur la propriété.
Pourquoi nous proposons le FUJITSU ORION XLTH+ dans des projets de chauffage et climatisation au Québec
La combinaison de plusieurs caractéristiques rend cette série particulièrement intéressante pour certains projets résidentiels :
- chauffage annoncé jusqu’à -30 °C;
- technologie Inverter;
- utilisation du R-32;
- chauffe-plateau de base prévu pour le froid;
- format extérieur compact;
- tuyauterie pouvant atteindre 66 pieds selon les limites de conception;
- serpentins intérieurs ProCore en cuivre à haute résistance à la corrosion;
- fonctionnement intérieur pouvant descendre jusqu’à 23 dB(A) sur certaines capacités;
- Wi-Fi intégré;
- classifications ENERGY STAR indiquées dans la documentation;
- chauffage et climatisation réunis dans un système mural sans conduits.
Ce n’est cependant jamais le nom de la machine qui détermine seul la qualité d’un projet. Le bon modèle, la bonne capacité et une installation conforme au bâtiment doivent fonctionner ensemble.
Une thermopompe performante commence par une installation adaptée à la propriété
Cette installation d’une FUJITSU AIRSTAGE ORION XLTH+ à Saint-Liboire montre pourquoi nous abordons chaque projet comme une installation complète plutôt que comme une simple livraison d’équipement.
La position du condenseur, la fixation sur la brique, le dégagement sous l’unité, le trajet des conduites, l’accès aux raccordements, le dimensionnement et la mise en service auront une influence sur l’utilisation de la thermopompe pendant de nombreuses années.
Chez AirGreen, nous réalisons des installations de thermopompes murales, systèmes de chauffage et climatisation CVAC dans la grande région de Montréal ainsi que dans plusieurs municipalités de la Rive-Sud et des secteurs environnants. Pour chaque projet, notre objectif reste le même : sélectionner un équipement adapté au bâtiment et l’installer de manière propre, accessible et cohérente avec les conditions climatiques du Québec.
