Installation d’un PTAC Amana de format mural sous fenêtre à Longueuil

Un remplacement de PTAC qui exige bien plus qu’insérer un appareil dans une ouverture existante

L’installation d’un PTAC Amana à Longueuil présentée ici illustre un type de projet CVAC fréquent dans les copropriétés, les immeubles locatifs, les résidences pour aînés, les hôtels et certains bâtiments commerciaux. À première vue, le travail paraît simple : retirer l’ancien appareil, glisser le nouveau dans l’ouverture murale et effectuer le branchement. En réalité, la qualité du résultat dépend d’une série de vérifications concernant le manchon mural, l’étanchéité, l’alimentation électrique, l’évacuation de l’eau, les dégagements et la circulation de l’air.

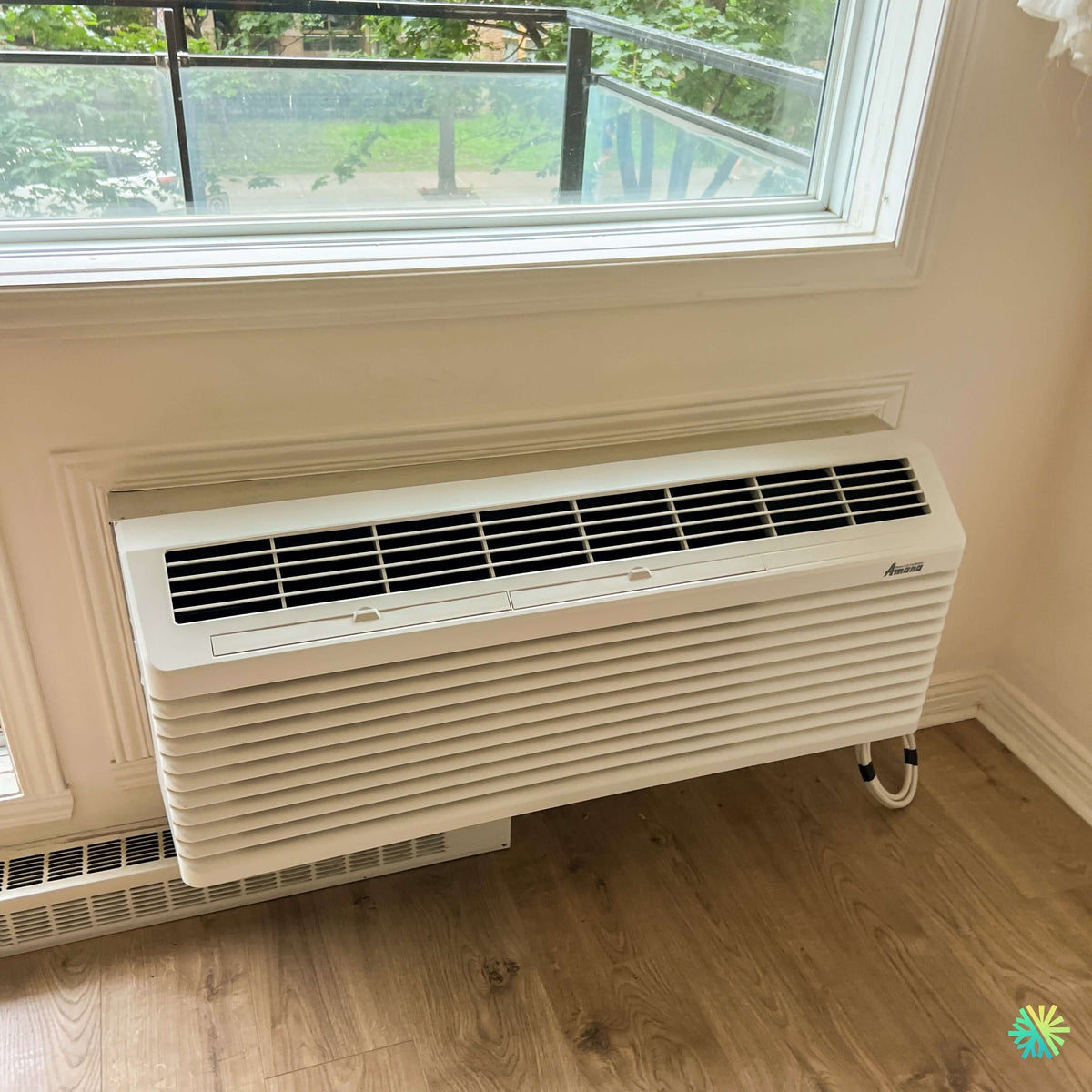

Sur la photo, le PTAC Amana est installé directement sous une grande fenêtre, à l’intérieur d’une ouverture murale déjà aménagée. Le boîtier blanc s’intègre sobrement au décor, tandis que la longue grille supérieure dirige l’air conditionné vers la pièce. L’appareil se trouve également à proximité d’une plinthe ou d’un convecteur existant, ce qui rend l’analyse de la distribution d’air particulièrement importante.

Chez AirGreen, nous abordons ce type d’installation CVAC à Longueuil comme une intervention complète. Notre objectif ne consiste pas uniquement à faire fonctionner l’appareil le jour de l’installation. Nous devons aussi réduire les risques d’infiltration d’air, de vibration, de bruit, de condensation et d’usure prématurée.

Ce que nous observons sur cette installation à Longueuil

Plusieurs éléments techniques sont visibles sur l’image :

• Le PTAC Amana est positionné sous une fenêtre de grande dimension.
• L’appareil utilise une ouverture traversant le mur extérieur.
• L’air de reprise entre principalement par la grande grille frontale inférieure.
• L’air refroidi ou chauffé est diffusé par la grille horizontale supérieure.
• Le raccordement électrique est visible du côté droit.
• Une finition moulurée encadre l’ouverture murale.
• Une plinthe ou un convecteur existant se trouve près de la partie inférieure gauche.
• Le revêtement de sol en bois arrive très près du boîtier.

Cette configuration exige une attention particulière. La grille de reprise ne doit pas être obstruée par un meuble, un rideau ou un panneau décoratif. La sortie d’air supérieure doit également demeurer libre afin que le flux d’air puisse atteindre le centre de la pièce plutôt que de rester emprisonné contre la fenêtre.

Pourquoi un PTAC constitue une solution adaptée à certains bâtiments

Un PTAC, ou appareil terminal monobloc, regroupe ses principales composantes dans un seul boîtier installé à travers le mur. Contrairement à un climatiseur mural bibloc ou à une thermopompe murale, il ne nécessite pas nécessairement une unité extérieure séparée reliée par des conduites frigorifiques.

Selon le modèle exact, un PTAC peut offrir :

• la climatisation;
• la ventilation;
• le chauffage électrique;
• le chauffage par thermopompe;
• une commande murale ou intégrée;
• différents réglages de ventilation et de température.

Ce format est particulièrement pratique lorsqu’un bâtiment possède déjà des ouvertures murales conçues pour ce type d’équipement. Le remplacement peut alors limiter les travaux de finition, les percements supplémentaires et le passage de conduites visibles sur la façade.

Toutefois, la compatibilité ne doit jamais être présumée. Deux appareils qui semblent avoir les mêmes dimensions peuvent présenter des différences au niveau du manchon, de la grille extérieure, de la profondeur du châssis, du branchement électrique ou de l’évacuation du condensat.

Modèle, capacité et caractéristiques : pourquoi la plaque signalétique reste essentielle

La marque Amana est clairement visible sur la façade de l’appareil. En revanche, la photo ne montre ni le numéro de modèle, ni la plaque signalétique, ni la capacité nominale en BTU.

Nous évitons donc d’attribuer arbitrairement une capacité à cette installation. Pour confirmer les caractéristiques techniques d’un PTAC, nous devons relever directement sur l’appareil :

• le numéro de modèle complet;
• le numéro de série;
• la capacité de climatisation en BTU/h;
• le type de chauffage;
• la tension requise;
• l’intensité minimale du circuit;
• la protection maximale permise;
• le type de fiche ou de raccordement;
• les données d’efficacité énergétique;
• le type de réfrigérant.

Cette vérification est indispensable avant de commander un remplacement. Une capacité trop faible peut entraîner un fonctionnement presque continu sans atteindre la température désirée. Une capacité trop élevée peut refroidir rapidement la pièce sans retirer suffisamment d’humidité, ce qui peut donner une sensation froide et humide.

Une sélection de capacité adaptée à la pièce, pas uniquement à l’ancien appareil

Lors du remplacement d’un PTAC à Longueuil, plusieurs propriétaires souhaitent commander automatiquement la même capacité que l’appareil existant. Cette méthode peut fonctionner lorsque l’équipement d’origine avait été correctement dimensionné et que le bâtiment n’a pas été modifié. Elle ne remplace toutefois pas une véritable analyse.

Nous considérons notamment :

• la superficie de la pièce;
• la hauteur du plafond;
• la quantité de fenêtres;
• l’orientation solaire;
• l’étage où se situe le logement;
• la qualité de l’isolation;
• les infiltrations d’air;
• le nombre moyen d’occupants;
• les équipements produisant de la chaleur;
• la température intérieure recherchée;
• les besoins de chauffage hivernal.

Dans cette installation, la grande surface vitrée située immédiatement au-dessus du PTAC peut influencer les gains de chaleur durant l’été et les pertes thermiques durant l’hiver. Le choix de la capacité doit donc tenir compte de cette fenêtre et non seulement des dimensions de la pièce.

Vérification du manchon mural existant

Le manchon, parfois appelé caisson ou sleeve, constitue la structure insérée dans le mur. Le PTAC glisse à l’intérieur de cette structure. Même lorsque le manchon semble intact, nous vérifions plusieurs points avant d’y installer un nouvel appareil.

État structural

Le métal ne doit pas être excessivement rouillé, déformé ou perforé. Un manchon affaibli peut soutenir incorrectement le poids de l’appareil et transmettre davantage de vibrations au mur.

Compatibilité avec le nouveau châssis

La profondeur, la largeur, la hauteur et les points de fixation doivent correspondre aux exigences du fabricant. Une adaptation improvisée peut créer des espaces autour du PTAC ou gêner la ventilation de la section extérieure.

Inclinaison

Le manchon doit présenter la pente prévue vers l’extérieur. Une mauvaise inclinaison peut diriger l’eau de condensation vers l’intérieur du bâtiment, endommager le mur ou atteindre le plancher.

Étanchéité périphérique

L’espace entre le manchon et la structure du mur doit être étanche. Une ouverture minime peut devenir une source constante d’air froid, d’humidité, de poussière et d’insectes.

Étanchéité : une étape invisible qui influence directement le confort

Le PTAC traverse complètement l’enveloppe du bâtiment. Il crée donc un point sensible entre l’intérieur climatisé et l’environnement extérieur.

Une installation négligée peut entraîner :

• des courants d’air autour du boîtier;
• une sensation de froid près du plancher;
• de la condensation dans le mur;
• une augmentation du bruit extérieur;
• des infiltrations d’eau;
• une hausse de la consommation électrique;
• la formation de moisissure dans les matériaux humides.

Nous vérifions l’étanchéité autour du manchon et entre le châssis du PTAC et son cadre. Les produits utilisés doivent convenir aux matériaux présents et aux mouvements causés par les variations de température.

Sur la photo, une finition décorative encadre l’ouverture. Cette moulure améliore l’apparence intérieure, mais elle ne remplace pas une membrane, un joint ou un scellement technique correctement exécuté derrière la finition.

Gestion de l’eau de condensation

En climatisation, l’évaporateur retire de l’humidité de l’air intérieur. Cette humidité devient de l’eau de condensation. Le système doit ensuite gérer cette eau sans la laisser s’accumuler à l’intérieur.

Nous examinons :

• l’état du bac de condensat;
• la propreté des passages d’eau;
• l’inclinaison du manchon;
• la présence d’obstructions;
• la méthode d’évacuation prévue par le fabricant;
• les signes d’écoulement sur le mur extérieur;
• les traces d’humidité autour de l’ouverture intérieure.

Un PTAC qui fuit n’est pas automatiquement défectueux. Le problème peut provenir d’une mauvaise pente, d’un drain obstrué, d’un manchon incompatible, d’un joint endommagé ou d’une accumulation excessive de saleté sur le serpentin.

Installation électrique et sécurité

Le raccordement visible sur le côté droit de l’appareil doit correspondre exactement aux exigences indiquées sur la plaque signalétique. Selon le modèle, un PTAC peut utiliser une prise spécialisée ou un raccordement permanent.

Avant la mise en marche, nous devons confirmer :

• la tension disponible;
• l’intensité du circuit;
• le calibre des conducteurs;
• le type de disjoncteur;
• la mise à la terre;
• la compatibilité de la prise;
• l’absence de surchauffe sur les connexions;
• la conformité du cordon ou du câble d’alimentation.

La forme de la fiche n’est pas un détail secondaire. Elle peut être conçue pour empêcher le branchement d’un appareil exigeant une intensité supérieure sur un circuit insuffisant. Modifier une fiche ou utiliser un adaptateur non approuvé peut créer un risque de surchauffe et d’incendie.

Coordination avec la plinthe ou le convecteur existant

La présence d’une plinthe près du PTAC mérite une analyse spécifique. Selon le bâtiment, cette plinthe peut servir de chauffage principal, de chauffage d’appoint ou de système de secours.

Les deux appareils ne doivent pas se nuire. Une mauvaise coordination peut provoquer :

• une lecture de température inexacte;
• des cycles trop courts;
• une surchauffe locale;
• un fonctionnement simultané inutile;
• une consommation d’énergie plus élevée;
• une distribution d’air déséquilibrée.

Lorsque le PTAC possède un mode chauffage, nous expliquons au propriétaire ou au gestionnaire comment coordonner les réglages avec le système existant. Dans certains cas, le PTAC sert surtout à la climatisation et la plinthe demeure responsable du chauffage hivernal. Dans d’autres cas, la thermopompe intégrée au PTAC peut contribuer au chauffage lorsque la température extérieure le permet.

Dégagements et circulation d’air sous la fenêtre

L’emplacement sous une fenêtre est courant pour un PTAC, mais plusieurs erreurs d’aménagement peuvent réduire son rendement après l’installation.

Il faut éviter de placer directement devant l’appareil :

• un canapé;
• un lit;
• une commode;
• des boîtes;
• des rideaux longs;
• un cache-radiateur;
• des objets décoratifs volumineux.

La grande grille frontale doit aspirer librement l’air de la pièce. La grille supérieure doit ensuite projeter l’air sans rencontrer d’obstacle immédiat.

Nous vérifions également que l’air chaud ou froid ne soit pas dirigé directement vers un thermostat indépendant. Une lecture faussée peut entraîner l’arrêt prématuré de l’appareil avant que le reste de la pièce soit confortable.

Finition intérieure et intégration architecturale

Ce projet à Longueuil montre qu’un équipement CVAC peut être intégré proprement dans une pièce résidentielle. La façade blanche du PTAC s’harmonise avec le mur, le cadre de fenêtre et les moulures.

Une finition réussie doit toutefois rester fonctionnelle. Elle ne doit pas :

• empêcher le retrait du panneau frontal;
• bloquer l’accès au filtre;
• couvrir les vis de service;
• comprimer le cordon électrique;
• réduire la circulation d’air;
• emprisonner l’humidité;
• compliquer le retrait futur du châssis.

Nous conservons toujours un accès raisonnable aux composantes qui devront être nettoyées, inspectées ou remplacées.

Mise en service du PTAC Amana

Une fois l’installation physique terminée, nous effectuons une mise en service structurée.

Nous contrôlons notamment :

1. la stabilité du châssis dans le manchon;
2. l’absence de vibrations inhabituelles;
3. le fonctionnement du ventilateur;
4. la production d’air froid;
5. le fonctionnement du chauffage, lorsque présent;
6. la réponse des commandes;
7. le changement entre les modes;
8. le niveau sonore;
9. l’écoulement du condensat;
10. la température de l’air soufflé;
11. la propreté du filtre;
12. l’absence d’odeur électrique ou de surchauffe.

Un appareil qui démarre n’est pas nécessairement correctement installé. La mise en service permet de repérer immédiatement un bruit de contact, une vibration du manchon, une mauvaise évacuation d’eau ou un problème de commande.

Conseils tirés de cette installation de PTAC à Longueuil

Les erreurs les plus fréquentes lors d’un remplacement de PTAC

Commander seulement selon les dimensions visibles

Deux appareils de taille similaire ne sont pas automatiquement interchangeables. Le manchon, la grille extérieure, le branchement et la ventilation doivent être compatibles.

Réutiliser une alimentation électrique sans vérification

L’ancien circuit peut ne pas convenir au nouvel appareil, surtout lorsque la capacité ou le type de chauffage change.

Négliger l’étanchéité du manchon

Une petite infiltration autour du cadre peut annuler une partie du confort fourni par le nouveau PTAC.

Bloquer la grille avec un meuble

Cette erreur réduit le débit d’air, augmente la durée de fonctionnement et peut provoquer le gel du serpentin.

Choisir la capacité uniquement selon la superficie

Les fenêtres, l’exposition solaire, l’isolation et la hauteur des plafonds influencent fortement les besoins réels.

Oublier l’entretien du filtre

Un filtre obstrué réduit le débit d’air, augmente le bruit et diminue la performance en climatisation comme en chauffage.

PTAC ou thermopompe murale : deux solutions différentes

Un PTAC peut être le meilleur choix lorsqu’une ouverture murale existe déjà, que chaque pièce doit disposer de son propre équipement et que l’immeuble est conçu autour de ce format.

Une thermopompe murale bibloc peut toutefois offrir d’autres avantages dans certains projets :

• unité intérieure plus discrète;
• compresseur placé à l’extérieur;
• niveau sonore intérieur souvent réduit;
• plus grande flexibilité de positionnement;
• possibilités multizones;
• performances hivernales adaptées selon le modèle.

Le choix dépend de la structure du bâtiment, des règles de copropriété, de l’accès extérieur, de l’installation électrique, du budget et des besoins de chauffage.

Chez AirGreen, nous ne recommandons pas automatiquement la même solution pour chaque propriété. Nous comparons le coût réel du remplacement, les travaux requis et la performance attendue avant de présenter une option.

Subventions et admissibilité énergétique

L’admissibilité à une aide financière ne doit jamais être présumée simplement parce qu’un appareil offre de la climatisation ou un mode thermopompe.

Pour vérifier une éventuelle subvention, il faut disposer du numéro de modèle exact, de la capacité, des certifications applicables et des critères du programme en vigueur au moment de l’installation. Un PTAC Amana ne doit pas être automatiquement considéré comme admissible aux mêmes programmes qu’une thermopompe murale pour climat froid.

Nous vérifions les exigences applicables avant de présenter une économie potentielle au client. Cette méthode évite de baser une décision d’achat sur une subvention non confirmée.

Entretien recommandé pour maintenir la performance

Pour un PTAC installé dans une chambre, un logement ou un espace commercial, l’entretien doit être régulier.

Le propriétaire ou l’occupant peut généralement :

• vérifier le filtre chaque mois durant les périodes d’utilisation intensive;
• nettoyer ou remplacer le filtre selon les directives du fabricant;
• garder les grilles libres;
• surveiller les bruits inhabituels;
• vérifier la présence d’eau près du plancher;
• retirer les objets qui bloquent l’air.

Un entretien professionnel peut comprendre :

• le nettoyage approfondi du serpentin intérieur;
• le nettoyage du serpentin extérieur;
• la désinfection du bac de condensat;
• l’inspection du ventilateur;
• le contrôle des connexions électriques;
• l’examen du manchon;
• la vérification de l’étanchéité;
• le contrôle des températures de fonctionnement.

Dans les immeubles comprenant plusieurs PTAC, un programme d’entretien planifié réduit les appels d’urgence et permet de repérer les appareils qui commencent à perdre de la performance.

Une expertise applicable à Longueuil et dans le Grand Montréal

Cette installation de PTAC Amana à Longueuil représente bien l’approche que nous appliquons à nos projets de climatisation, chauffage et ventilation. Nous examinons l’ensemble du contexte : mur extérieur, ouverture existante, alimentation électrique, finition, drainage, circulation d’air et entretien futur.

Nous réalisons des projets CVAC à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud, pour des propriétaires, des copropriétés, des gestionnaires immobiliers et des entreprises.

Pour un remplacement de PTAC, les renseignements les plus utiles à nous transmettre sont une photo de la façade, une photo de la plaque signalétique, les dimensions du manchon, une image de la grille extérieure et une photo du raccordement électrique. Ces éléments nous permettent de préparer une solution plus précise et d’éviter les incompatibilités au moment de l’installation.
