Une intégration murale précise dans un espace en cours de finition

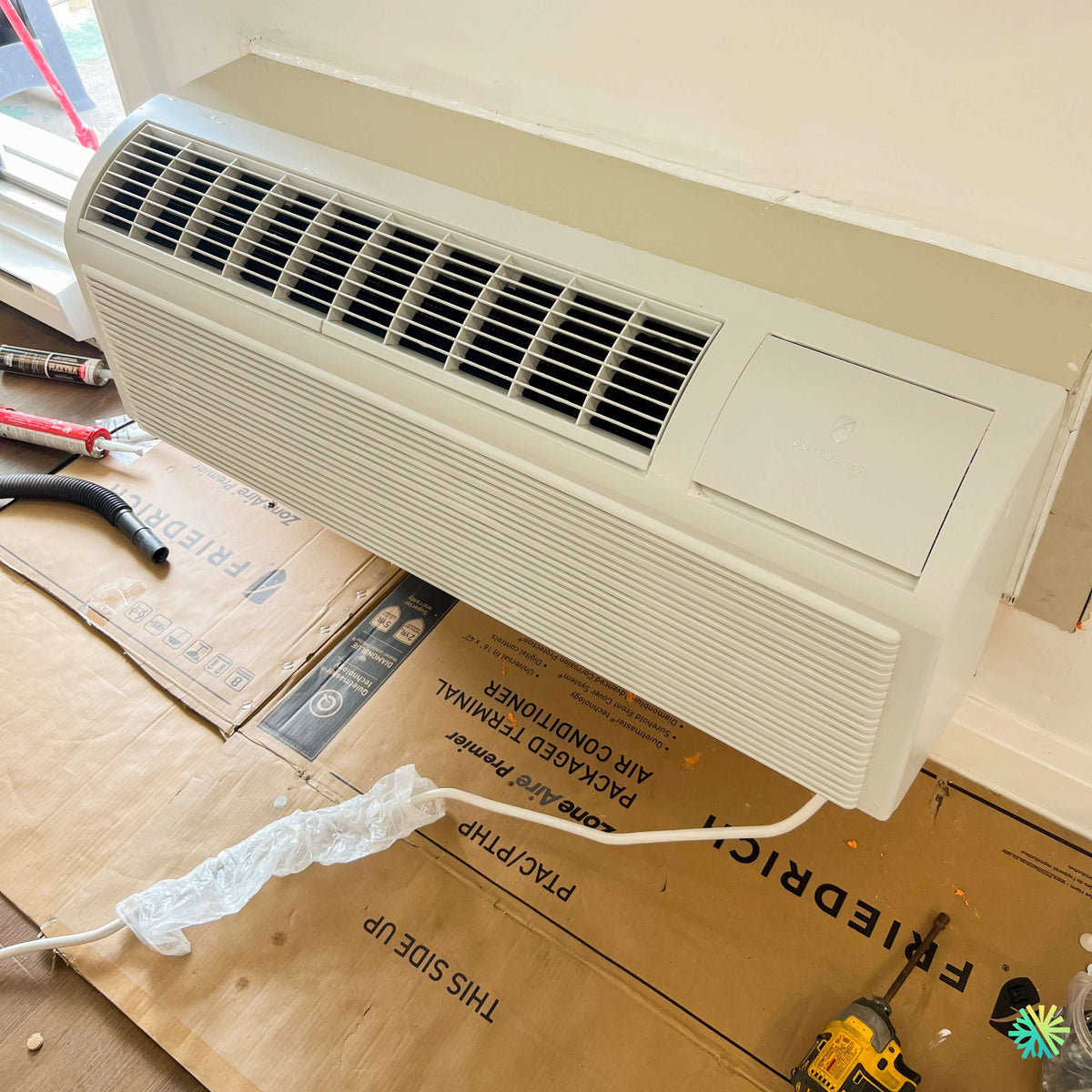

À Béthanie, en Montérégie, nous avons réalisé l’installation d’un PTAC FRIEDRICH ZoneAire® Premier dans une pièce où l’appareil devait s’intégrer proprement à une ouverture murale existante. La photographie prise pendant les travaux montre une étape particulièrement révélatrice du chantier : le PTAC est déjà positionné dans son manchon, sa façade est installée, mais les outils et les matériaux de finition sont encore disposés autour de l’unité.
Cette image illustre bien la différence entre simplement insérer un appareil dans un mur et réaliser une véritable installation CVAC. Autour du PTAC, nous distinguons notamment des tubes de produit d’étanchéité, un outil de vissage, un tuyau d’aspiration et des panneaux de carton utilisés pour protéger le plancher. Chaque élément correspond à une partie concrète du travail : fixation, scellement, nettoyage, vérification du manchon et protection de l’espace intérieur.
Le mandat exigeait une attention particulière à la finition. L’appareil se trouve près d’une fenêtre, entre un mur intérieur et une section de plinthe électrique. Cette configuration limite les possibilités de déplacement et impose un positionnement rigoureux afin de conserver une circulation d’air adéquate, un accès facile aux commandes et suffisamment d’espace pour l’entretien futur.
Pourquoi le FRIEDRICH ZoneAire® Premier convenait à ce projet
Un PTAC, ou climatiseur terminal monobloc, rassemble dans un seul caisson les composants nécessaires au traitement de l’air d’une pièce. L’unité traverse directement le mur : sa partie avant aspire et redistribue l’air intérieur, tandis que sa partie arrière échange la chaleur avec l’extérieur.
Cette conception convient particulièrement aux bâtiments où l’on souhaite climatiser une zone de manière indépendante sans installer :
- une unité extérieure séparée;
- des conduites frigorifiques apparentes;
- un réseau de conduits central;
- plusieurs longueurs de cache-tuyaux;
- un système de drainage traversant différentes pièces.
La gamme FRIEDRICH ZoneAire® Premier comprend des versions avec chauffage électrique et des modèles à thermopompe, avec des capacités nominales couvrant approximativement 7 000 à 15 000 BTU/h. Selon le modèle, le fabricant annonce un rendement énergétique pouvant atteindre un EER de 13,0 et un COP de 3,6. Les versions récentes utilisent du réfrigérant R-32.
Le numéro de modèle complet et la plaque signalétique ne sont pas visibles sur la photo. Nous ne pouvons donc pas attribuer à cette unité une capacité précise, une puissance de chauffage ou une efficacité particulière uniquement à partir de son apparence. Ces renseignements doivent toujours être relevés directement sur l’appareil et comparés aux besoins réels de la pièce.
Une installation réalisée près d’une fenêtre et d’une plinthe électrique
L’emplacement retenu présente une configuration typique de plusieurs installations de PTAC : l’ouverture murale est située près du plancher, juste à côté d’une grande fenêtre.
Cette disposition offre certains avantages. L’appareil ne monopolise pas un mur entier, son poids est supporté à faible hauteur et l’air traité peut être dirigé vers le centre de la pièce. Toutefois, elle impose aussi plusieurs vérifications.
Maintenir la sortie d’air complètement dégagée
La grande grille supérieure du FRIEDRICH ZoneAire® Premier doit pouvoir projeter l’air vers l’avant et vers le haut. Une tablette trop profonde, des rideaux, un meuble ou un objet déposé sur l’appareil peuvent détourner le débit d’air.
Lorsque l’air froid revient trop rapidement vers l’admission, la sonde interne peut détecter une température inférieure à celle réellement ressentie dans le reste de la pièce. Le compresseur s’arrête alors prématurément, ce qui entraîne une climatisation inégale.
Nous devons également vérifier que les volets de distribution restent accessibles. Leur orientation permet d’ajuster la trajectoire du soufflage et d’éviter qu’un occupant reçoive un courant d’air directement sur lui.
Tenir compte de la plinthe électrique
Une plinthe électrique est visible à proximité du PTAC. Ces deux appareils ne doivent pas se nuire.
Une source de chaleur trop rapprochée peut fausser la lecture de la température ambiante, particulièrement lorsque le thermostat est intégré au PTAC. Elle peut aussi créer une zone où l’air chaud et l’air froid se mélangent sans atteindre efficacement le reste de la pièce.
Dans ce type de configuration, nous vérifions notamment :
- les dégagements autour de la plinthe;
- l’absence de câblage dans la zone de perçage;
- la distance entre les appareils;
- l’orientation du soufflage;
- l’accès aux composants électriques;
- la position des rideaux et de l’ameublement futur.
Le fait que deux appareils puissent physiquement entrer dans le même espace ne garantit pas que leur emplacement est fonctionnel. L’analyse doit tenir compte de leur interaction une fois la pièce meublée et occupée.
La protection du plancher pendant les travaux
Le carton visible sous le PTAC n’est pas un simple emballage abandonné. Il sert de surface de protection pendant l’installation.
Un appareil de cette catégorie est lourd. La documentation du fabricant indique que plusieurs modèles ZoneAire® Premier dépassent 110 lb. Le déplacement du châssis, l’utilisation d’outils et la présence de produits d’étanchéité peuvent facilement marquer un plancher si la zone de travail n’est pas préparée.
Nous protégeons donc le revêtement avant de commencer les manipulations. Cette précaution limite :
- les rayures;
- les marques produites par les outils;
- les résidus de calfeutrant;
- la poussière;
- les dommages causés par un coin métallique;
- les salissures autour de l’ouverture.
La protection facilite également le nettoyage final. Une fois les réglages terminés, les matériaux temporaires peuvent être retirés sans laisser de traces autour du nouvel appareil.
Le manchon mural : un élément déterminant pour la fiabilité
La qualité d’un PTAC dépend largement de la façon dont son manchon est installé. Cette structure métallique traverse le mur et supporte l’unité. Elle doit rester stable malgré le poids, les vibrations et les variations de température.
Pour la gamme présentée, le fabricant indique généralement un manchon d’environ 42 po de largeur sur 16 po de hauteur et 13 3/4 po de profondeur, tandis que la façade intérieure porte la profondeur totale à environ 21 po. Les dimensions exactes doivent néanmoins être confirmées pour chaque appareil et chaque accessoire.
Une ouverture murale mesurée avant l’insertion du châssis
Avant de positionner le PTAC, nous devons contrôler :
- la largeur et la hauteur de l’ouverture;
- la profondeur du mur;
- le niveau du manchon;
- sa pente vers l’extérieur;
- la solidité de la structure;
- l’état des joints;
- la compatibilité de la grille extérieure;
- l’absence de déformation.
Quelques millimètres d’écart peuvent rendre l’insertion difficile ou empêcher la façade de s’appuyer correctement contre le mur.
Un manchon déformé peut également transmettre davantage de vibrations au bâtiment. Même lorsque le compresseur fonctionne normalement, la structure peut amplifier le bruit si le caisson est coincé ou mal soutenu.
Une légère pente orientée vers l’extérieur
Pendant le fonctionnement en climatisation, l’appareil retire de l’humidité de l’air intérieur. Une partie de cette eau est recueillie dans le châssis et doit demeurer dirigée vers l’extérieur conformément aux instructions du fabricant.
Une pente inversée peut provoquer :
- un écoulement d’eau dans la pièce;
- une accumulation au fond du caisson;
- des bruits de projection;
- des odeurs;
- de la corrosion;
- des dommages au mur ou au plancher.
À Béthanie, comme ailleurs en Montérégie, le manchon doit aussi résister à la pluie poussée par le vent, à la neige fondante et aux cycles répétés de gel et de dégel.
Le scellement intérieur et extérieur
Les tubes visibles sur la photo indiquent qu’un travail de finition et d’étanchéité faisait partie du chantier. Autour d’un PTAC, le scellement est indispensable.
Un espace non isolé entre le manchon et le mur peut laisser passer :
- de l’air extérieur;
- de l’humidité;
- de la poussière;
- des odeurs;
- de petits insectes;
- du bruit provenant de l’extérieur.
En hiver, une infiltration froide autour du caisson donne parfois l’impression que le PTAC fonctionne mal, alors que le problème provient plutôt du contour de l’ouverture.
Le joint ne doit pas nuire au retrait de l’appareil
Il faut toutefois éviter de sceller le châssis de manière permanente au manchon. Le PTAC doit pouvoir être retiré lors d’un entretien ou d’une réparation.
Nous distinguons donc clairement les éléments qui doivent être étanchéisés de ceux qui doivent demeurer démontables :
- le manchon est fixé à la structure;
- le contour du manchon est isolé et scellé;
- la grille extérieure est installée selon les exigences;
- le châssis reste accessible;
- la façade intérieure peut être retirée;
- les filtres demeurent faciles à atteindre.
Cette distinction réduit les travaux lors d’un futur entretien CVAC.
Mise en service, performance et entretien du FRIEDRICH ZoneAire® Premier
Une fois l’appareil en place, notre travail se poursuit par une séquence de vérifications. Un PTAC qui démarre n’est pas nécessairement un PTAC correctement installé.
Nous devons confirmer le fonctionnement mécanique, électrique et thermique de l’unité avant de considérer le chantier comme terminé.
Vérification de l’alimentation électrique
Les PTAC ne fonctionnent pas tous sur la même alimentation. Selon le modèle et la puissance de l’élément chauffant, les exigences peuvent varier considérablement.
La documentation de la gamme ZoneAire® Premier présente notamment des modèles de 208/230 V et de 265 V, avec différents ensembles de cordons et circuits de 15, 20 ou 30 A. L’alimentation doit donc être sélectionnée à partir de la plaque signalétique et non de l’apparence de la fiche.
Avant la mise sous tension, nous vérifions :
- la tension disponible;
- la capacité du circuit;
- le disjoncteur;
- la mise à la terre;
- le type de prise;
- l’état du cordon;
- l’absence de surchauffe;
- la conformité entre l’appareil et son alimentation.
Une rallonge, une multiprise ou un adaptateur improvisé ne doit pas être utilisé pour alimenter un PTAC.
Essai du refroidissement et du chauffage
Pendant la mise en service, nous laissons l’appareil fonctionner suffisamment longtemps pour que le compresseur se stabilise. Nous comparons ensuite la température de l’air repris avec celle de l’air soufflé.
Pour un modèle à thermopompe, nous vérifions aussi le mode chauffage et la transition vers le chauffage électrique auxiliaire lorsqu’il est présent.
Les commandes numériques du ZoneAire® Premier peuvent afficher la température de consigne ou la température réelle de la pièce. La gamme propose également deux vitesses de ventilation, un mode automatique, des fonctions de diagnostic et une compatibilité avec certains thermostats muraux.
Écouter les vibrations avant de fermer le chantier
Nous vérifions le niveau sonore avec la façade installée, car certaines vibrations ne deviennent perceptibles qu’une fois tous les panneaux remontés.
Un bruit anormal peut provenir :
- du manchon;
- d’une vis desserrée;
- de la grille extérieure;
- de la façade;
- d’un filtre mal positionné;
- d’un objet resté contre le caisson;
- d’un contact entre le châssis et la structure.
Le fabricant utilise notamment deux moteurs de ventilation lubrifiés en permanence, un compresseur rotatif monté sur isolateurs et une paroi intérieure isolée afin de réduire les sons et les vibrations. Une mauvaise installation peut néanmoins annuler une partie de ces avantages.
Le dimensionnement ne doit pas être choisi uniquement selon la superficie
La famille ZoneAire® Premier comprend plusieurs capacités, mais le plus grand appareil n’est pas automatiquement le meilleur choix.
Pour déterminer la capacité appropriée, nous considérons :
- la superficie;
- la hauteur du plafond;
- l’orientation des fenêtres;
- l’exposition au soleil;
- l’isolation;
- les infiltrations d’air;
- le nombre d’occupants;
- la présence d’appareils dégageant de la chaleur;
- l’usage de la pièce;
- la température souhaitée.
Un PTAC trop petit peut fonctionner presque continuellement pendant les journées chaudes. Un appareil trop grand peut refroidir rapidement puis s’arrêter avant d’avoir retiré suffisamment d’humidité.
Le bon dimensionnement favorise des cycles plus longs et plus réguliers, une meilleure déshumidification et une température plus uniforme.
L’entretien accessible par la façade
Le panneau de commande du FRIEDRICH ZoneAire® Premier est protégé par un couvercle intégré. Les filtres lavables sont accessibles depuis la partie supérieure sans qu’il soit nécessaire de retirer toute la façade, ce qui simplifie l’entretien courant.
Nous recommandons de vérifier régulièrement :
- la propreté des filtres;
- l’état de la grille;
- le débit d’air;
- le bac de condensation;
- le contour du manchon;
- les signes d’humidité;
- les vibrations;
- la présence de poussière sur l’échangeur.
Dans une pièce très utilisée, les filtres peuvent nécessiter un nettoyage mensuel durant les périodes de fonctionnement intensif. Un filtre obstrué réduit la circulation d’air, augmente la durée des cycles et peut favoriser la formation de glace sur l’évaporateur.
Les erreurs à éviter après l’installation
Pour préserver le fonctionnement du PTAC, nous conseillons de ne pas :
- installer un meuble directement devant la façade;
- couvrir la grille supérieure;
- laisser un rideau toucher l’admission d’air;
- déposer des objets sur l’appareil;
- modifier la fiche électrique;
- obstruer la grille extérieure;
- fermer définitivement l’accès au châssis;
- ignorer un écoulement d’eau ou une odeur inhabituelle.
Un entretien rapide coûte généralement moins cher qu’une réparation rendue nécessaire par plusieurs mois de fonctionnement avec un filtre bloqué ou un drainage obstrué.
Une installation adaptée au bâtiment de Béthanie
Le résultat recherché sur ce projet était une intégration fonctionnelle et propre dans une ouverture près de la fenêtre, tout en conservant un accès complet au PTAC FRIEDRICH ZoneAire® Premier.
La photographie montre le soin apporté à la protection du plancher et à la préparation des finitions. Elle met également en évidence la réalité du travail derrière une installation de PTAC : manipulation d’un appareil lourd, ajustement du manchon, fixation, étanchéité, aspiration des débris et essais de fonctionnement.
Chez AirGreen, nous appliquons la même rigueur à nos projets de climatisation, chauffage et CVAC, qu’il s’agisse d’un PTAC, d’une thermopompe, d’un climatiseur mural ou d’un système central. Nous intervenons à Béthanie, en Montérégie, ainsi qu’à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.
Notre approche ne se limite pas au choix de l’appareil. Nous analysons l’ouverture, le mur, l’électricité, le drainage, les dégagements et les besoins de la pièce afin que l’installation reste accessible, sécuritaire et durable.
