Une intégration précise dans un espace résidentiel où chaque dégagement comptait
À Yamaska, nous avons réalisé l’installation d’un PTAC GENERAL ELECTRIC Zoneline dans une configuration qui demandait beaucoup plus de précision qu’un simple remplacement d’appareil. Le système devait s’intégrer sous une grande fenêtre, au-dessus d’une longue grille existante et à proximité immédiate d’une moulure décorative, d’un rideau, d’un plancher de bois franc et d’une prise murale.

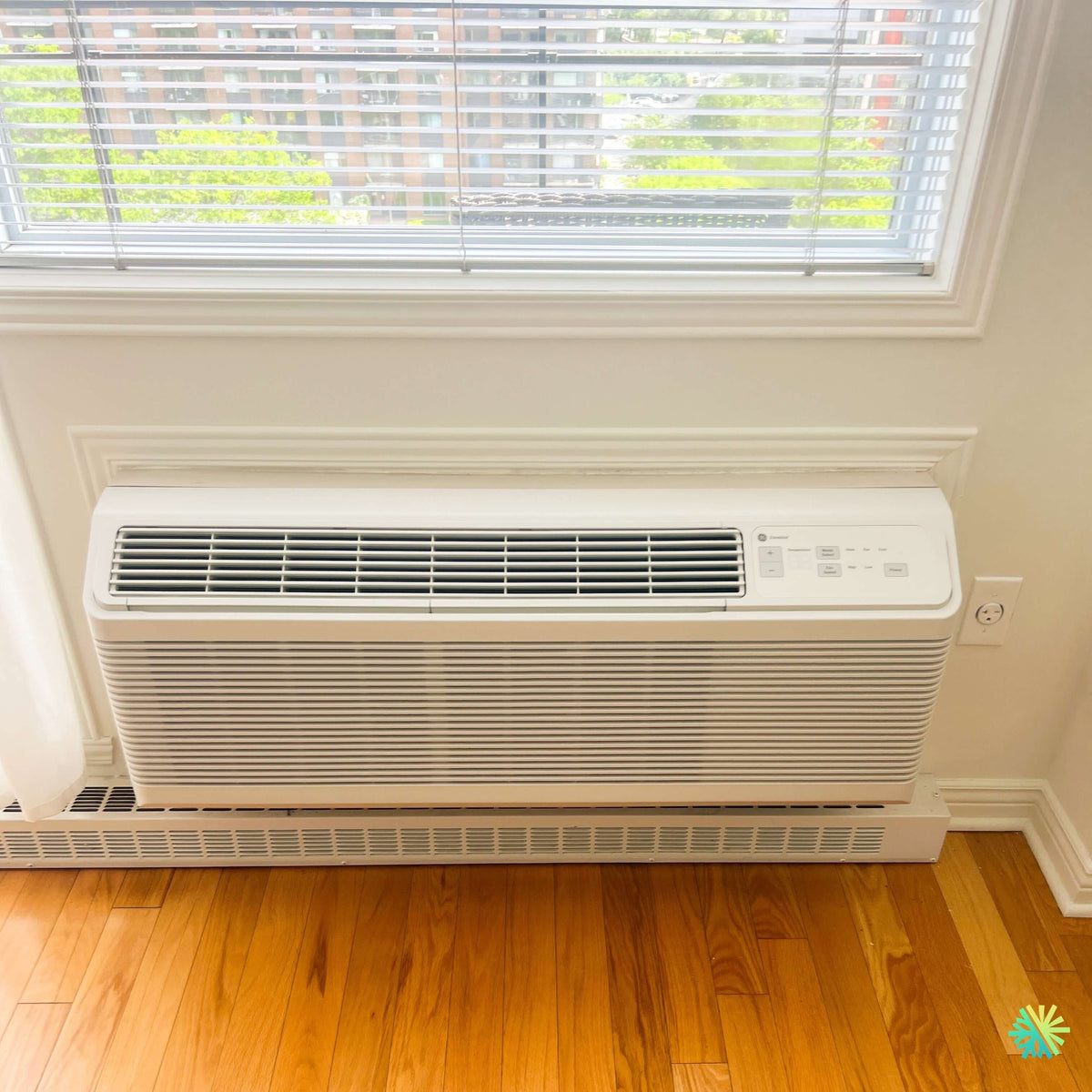

La photo finale montre un résultat propre et équilibré : le PTAC GE Zoneline est centré sous la fenêtre, sa façade demeure entièrement accessible et la sortie d’air supérieure reste dégagée. L’appareil ne dépasse pas inutilement dans la pièce et respecte l’organisation architecturale du mur.
Cette installation illustre une réalité importante en CVAC : même lorsqu’un appareil monobloc utilise une ouverture murale existante, la qualité du résultat dépend de l’alignement, de l’étanchéité, du drainage, de l’alimentation électrique, de la circulation d’air et de la finition intérieure.
Pourquoi un PTAC était adapté à cet emplacement
Un PTAC, ou appareil terminal de climatisation monobloc, réunit dans un même châssis plusieurs composants normalement répartis entre une unité intérieure et une unité extérieure :
- le compresseur;
- le serpentin intérieur;
- le serpentin extérieur;
- les ventilateurs;
- les commandes;
- le système de drainage;
- les éléments de chauffage prévus selon la configuration choisie.
La partie avant du système traite l’air intérieur, tandis que la section arrière communique avec l’extérieur à travers un manchon mural. Il n’est donc pas nécessaire d’installer une unité extérieure séparée sur un support, un balcon ou une dalle.
Dans cette résidence de Yamaska, cette solution permettait de conserver une installation compacte sous la fenêtre. Ce type d’appareil convient particulièrement aux logements, résidences, chambres autonomes, bureaux, établissements d’hébergement et immeubles où chaque espace doit pouvoir régler sa propre température.
Le GENERAL ELECTRIC Zoneline offre également une commande directement sur la façade. Les boutons de température, de sélection du mode et de ventilation restent facilement accessibles sans qu’un contrôleur mural supplémentaire soit nécessaire dans une installation standard.
Ce que la photo nous indique sur la configuration réalisée
La façade blanche du Zoneline s’intègre discrètement dans une pièce aux murs clairs. La grille inférieure assure la reprise d’air, tandis que la longue ouverture supérieure distribue l’air traité dans la pièce.
Plusieurs détails visibles confirment l’importance d’une installation mesurée avec soin.
Une installation directement sous une grande fenêtre
Le rebord inférieur de la fenêtre et sa moulure occupent une largeur importante. Le PTAC devait donc être positionné suffisamment bas pour ne pas toucher à la finition, tout en restant assez haut pour respecter l’ouverture murale et la grille située sous l’appareil.
Le dégagement supérieur doit permettre à l’air de sortir librement. Une installation trop près du rebord de fenêtre peut faire rebondir l’air immédiatement vers l’appareil, perturber la lecture de température et réduire la distribution vers le centre de la pièce.
Nous avons également tenu compte des stores horizontaux. Ils ne doivent pas descendre devant la sortie d’air lorsque le système fonctionne. Un store ou un rideau qui flotte dans le jet d’air peut créer du bruit, limiter la circulation et fausser le confort ressenti.
La conservation de la moulure décorative
Le mur comprend une moulure intérieure qui encadre visuellement la zone située sous la fenêtre. Plutôt que de retirer inutilement des éléments de finition, nous avons intégré le PTAC à l’intérieur de l’espace disponible.
Cette approche demande une prise de mesures précise avant l’installation :
- largeur du châssis;
- hauteur de la façade;
- profondeur du manchon;
- position du rebord de fenêtre;
- espace nécessaire pour retirer le panneau avant;
- dégagement pour la reprise et le soufflage d’air;
- accessibilité des commandes.
Une erreur de quelques centimètres peut empêcher le retrait du filtre ou obliger à modifier la boiserie après l’installation.
Une longue grille existante sous le système
Une grille métallique s’étend sous le PTAC et continue vers la gauche du mur. Avant l’installation, il fallait s’assurer que le nouvel appareil ne compromettait pas la fonction de cet élément existant.
Dans une telle configuration, nous vérifions toujours si la grille appartient à un système de convection, à un chauffage périphérique, à une enceinte architecturale ou à une ancienne installation. Nous évitons de la bloquer sans comprendre son utilité.
La façade du Zoneline repose visuellement au-dessus de cette structure, tout en conservant une installation uniforme. Cette coordination entre le nouvel équipement et les éléments déjà présents contribue autant au fonctionnement qu’à l’apparence finale.
GENERAL ELECTRIC Zoneline : un format standard qui exige malgré tout une vérification complète
Les appareils de la série GE Zoneline sont offerts dans plusieurs capacités et configurations. Selon la référence complète, il peut s’agir d’un appareil de climatisation avec chauffage électrique ou d’un modèle intégrant une fonction de thermopompe.
Les capacités courantes de cette famille se situent généralement entre les petits formats destinés aux chambres et les modèles d’environ 12 000 à 15 000 BTU, utilisés pour des espaces plus importants. Il n’est toutefois pas possible de confirmer la capacité exacte à partir de la façade uniquement.
Deux PTAC de dimensions presque identiques peuvent présenter :
- des capacités de climatisation différentes;
- une consommation électrique différente;
- des éléments chauffants de puissances différentes;
- des exigences distinctes pour le circuit électrique;
- un rendement énergétique différent;
- des fonctions de contrôle différentes.
Chez AirGreen, nous utilisons la plaque signalétique et la référence complète du fabricant pour confirmer la capacité réelle. Nous ne déterminons jamais le nombre de BTU simplement à partir de la largeur de l’appareil.
Un circuit électrique adapté au modèle installé
La prise murale visible à droite de l’appareil ne permet pas, à elle seule, de déterminer comment le PTAC est alimenté. Plusieurs modèles GE Zoneline fonctionnent sur une alimentation dédiée de 208 ou 230 volts, selon leur configuration et leur ensemble d’alimentation.
Le branchement doit correspondre précisément :
- à la tension indiquée sur la plaque;
- à l’intensité maximale de l’appareil;
- à la capacité du disjoncteur;
- au calibre des conducteurs;
- au type de fiche ou de raccordement;
- à la puissance du chauffage électrique auxiliaire.
Un ensemble d’alimentation inadéquat peut provoquer des déclenchements de disjoncteur, une surchauffe des connexions ou une limitation du chauffage. Le fait qu’une fiche puisse entrer dans une prise ne constitue jamais une validation électrique suffisante.
Un accès direct aux commandes
Le panneau de commande est placé dans la partie supérieure droite du Zoneline. Son emplacement est dégagé et accessible, ce qui permet à l’occupant d’ajuster la température sans déplacer un meuble ou soulever une grille.
Nous vérifions aussi le fonctionnement de chaque commande pendant la mise en service :
- augmentation et réduction de la température;
- sélection du mode;
- vitesse de ventilation;
- fonctionnement continu ou automatique du ventilateur;
- réponse du compresseur;
- arrêt lorsque la consigne est atteinte.
Les étapes techniques de notre installation à Yamaska
Inspection du manchon mural
Le manchon constitue la structure qui traverse le mur et reçoit le châssis du PTAC. Sa condition influence directement la stabilité, le drainage et l’étanchéité.
Avant d’insérer l’appareil, nous vérifions :
- sa largeur et sa hauteur intérieures;
- la présence de rouille ou de déformation;
- son ancrage au mur;
- la pente vers l’extérieur;
- l’état des joints;
- la compatibilité avec le châssis GE;
- la condition de la grille extérieure.
Un ancien manchon ne doit pas être réutilisé automatiquement. Il peut sembler acceptable à l’intérieur tout en étant corrodé du côté extérieur.
Vérification de la grille extérieure
La grille située derrière l’appareil protège le système tout en permettant l’entrée et la sortie d’air. Elle doit être compatible avec le modèle installé et ne pas présenter une restriction excessive.
Une grille inadéquate peut faire recirculer l’air chaud évacué par le condenseur. Le PTAC travaille alors dans des conditions plus exigeantes, ce qui peut réduire sa capacité et augmenter sa consommation électrique.
Dans un immeuble, la grille extérieure doit parfois respecter une apparence uniforme imposée par le propriétaire ou la copropriété. Nous tenons compte de cette contrainte sans compromettre le débit d’air requis.
Positionnement et nivellement du châssis
Le châssis doit glisser dans le manchon sans être forcé. Une pression latérale peut déformer le boîtier, provoquer un frottement du ventilateur ou transmettre des vibrations au mur.
Nous contrôlons aussi la pente prévue vers l’extérieur. Celle-ci favorise la gestion des condensats et empêche l’eau de revenir vers la pièce.
Un appareil parfaitement horizontal en apparence n’est pas nécessairement correctement positionné. La référence à suivre demeure la méthode prescrite pour le manchon et le modèle concernés.
Étanchéité périphérique
L’espace autour du manchon représente un point sensible pour les infiltrations d’air et d’eau. À Yamaska, cette vérification était particulièrement importante puisque l’installation se trouvait directement sous une fenêtre.
Les infiltrations peuvent provenir :
- des côtés du manchon;
- de la jonction supérieure;
- des coins inférieurs;
- d’un ancien calfeutrage fissuré;
- d’une ouverture trop grande;
- d’un raccord déficient entre la grille et le mur extérieur.
Une bonne étanchéité réduit les courants d’air froid près du plancher et évite au système de compenser continuellement des pertes qui ne proviennent pas de la pièce elle-même.
Mise en service du PTAC après la pose de la façade
Une fois le châssis installé, nous ne nous limitons pas à confirmer que l’afficheur s’allume. Nous effectuons une série d’essais permettant de valider le fonctionnement réel.
Vérification du débit d’air
L’air est repris par la grande grille frontale inférieure, traverse le filtre et le serpentin intérieur, puis ressort par la grille supérieure.
Nous nous assurons que :
- le filtre est correctement positionné;
- la façade est complètement emboîtée;
- aucun emballage ne demeure dans l’appareil;
- le ventilateur ne produit aucun frottement;
- le débit reste uniforme sur toute la largeur;
- la grille supérieure n’est pas dirigée contre la moulure.
Un panneau mal fixé peut permettre à une partie de l’air de contourner le filtre. La poussière s’accumule alors directement sur le serpentin, ce qui réduit progressivement le rendement.
Essai en climatisation
En mode climatisation, nous vérifions le démarrage du compresseur, la baisse de température de l’air soufflé et la stabilité du fonctionnement.
Nous portons attention aux bruits qui pourraient indiquer :
- une vibration dans le manchon;
- une façade mal enclenchée;
- un ventilateur déséquilibré;
- un contact avec une pièce métallique;
- une grille extérieure desserrée.
Essai du chauffage selon la configuration
Lorsque le modèle comprend une fonction de thermopompe ou un chauffage électrique, nous vérifions le passage au mode chauffage et la réponse de l’appareil.
Dans le climat du Québec, certains PTAC utilisent un chauffage électrique auxiliaire lorsque la capacité de la thermopompe devient insuffisante. La puissance disponible dépend du modèle et de l’ensemble électrique installé.
Un PTAC ne doit pas être présenté comme l’équivalent automatique d’une thermopompe basse température. Sa capacité hivernale doit être évaluée à partir de ses données techniques et du rôle réel qu’il jouera dans le bâtiment.
Le résultat final : une installation sobre et accessible
Le résultat obtenu à Yamaska respecte l’apparence de la pièce. Le PTAC est installé dans l’axe de la fenêtre, avec une façade propre et un accès direct aux commandes.
Le plancher de bois franc est demeuré intact, la moulure a été conservée et le système ne nécessite aucune unité extérieure visible depuis la pièce. La façade peut être retirée pour l’entretien sans démonter la finition murale.
L’installation offre aussi plusieurs avantages pratiques :
- contrôle indépendant de la température;
- accès simple au filtre;
- remplacement futur du châssis facilité;
- aucune conduite frigorifique apparente dans la pièce;
- encombrement limité;
- soufflage réparti sur une grande largeur.
Conseils pratiques pour conserver le rendement d’un GE Zoneline
Nettoyer le filtre avant qu’il soit complètement obstrué
Le filtre constitue la première protection du serpentin intérieur. Sa fréquence de nettoyage dépend de l’utilisation de la pièce, de la présence d’animaux, des travaux dans le bâtiment et de la quantité de poussière.
Un filtre obstrué peut provoquer :
- une réduction du débit d’air;
- une augmentation du bruit;
- une climatisation moins efficace;
- une déshumidification insuffisante;
- un gel du serpentin;
- des cycles plus longs;
- une consommation électrique accrue.
Le filtre doit être remis en place uniquement lorsqu’il est propre et complètement sec.
Ne pas placer de meuble devant la façade
La grande grille inférieure doit rester dégagée. Un canapé, un lit, une valise ou un meuble placé trop près limite la reprise d’air.
La sortie supérieure doit également demeurer libre. Dans cette installation, il faut notamment éviter que le rideau blanc ou les stores descendent devant le jet d’air.
Surveiller les signes liés au drainage
Une odeur d’humidité, un bruit d’eau inhabituel ou une trace sur le plancher doit être vérifié rapidement. Le problème peut provenir d’un drain obstrué, d’un bac encrassé, d’une pente inadéquate ou d’une infiltration autour du manchon.
Attendre qu’une quantité importante d’eau apparaisse peut endommager le plancher, la moulure et l’intérieur du mur.
Faire vérifier les serpentins et les ventilateurs
Même avec un filtre entretenu, de la poussière peut s’accumuler sur les composants internes. Un entretien CVAC professionnel permet de nettoyer les surfaces accessibles sans projeter de produit ou d’eau sur les commandes électriques.
Nous vérifions également les moteurs, les sondes, les connexions, le bac de condensats et l’état du manchon.
Ne pas présumer de l’admissibilité à une subvention
L’admissibilité aux programmes d’aide financière dépend de la référence exacte, du type de système, du bâtiment et des règles en vigueur au moment de la demande.
Un appareil portant le nom Zoneline n’est pas automatiquement admissible à une subvention pour thermopompe. Nous devons vérifier la fiche technique, la certification applicable et la liste d’équipements reconnue avant de confirmer un montant.
Chez AirGreen, nous préférons fournir une information vérifiable plutôt que d’intégrer au devis une aide financière incertaine.
Une expertise applicable à Yamaska et dans le Grand Montréal
Cette installation de PTAC GENERAL ELECTRIC Zoneline à Yamaska démontre l’importance d’une approche complète : choix du châssis, inspection du manchon, vérification électrique, gestion des condensats, circulation de l’air et finition.
Nous réalisons ce même niveau de vérification pour les installations et remplacements de PTAC à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud. Nous intervenons également sur les thermopompes murales, systèmes multizones, systèmes centraux et équipements de climatisation destinés aux immeubles résidentiels ou commerciaux.
Chaque projet commence par l’analyse de l’espace disponible et des contraintes réelles du bâtiment. Dans le cas de Yamaska, le défi n’était pas simplement de faire fonctionner un nouvel appareil. Il fallait l’intégrer sous une fenêtre, préserver la finition et assurer un accès durable pour l’entretien. Le résultat final répond à ces trois objectifs.
