Installation d’une Daikin VRV (système VRF) à Le Sud-Ouest

Une thermopompe centrale de toit pensée pour les immeubles urbains

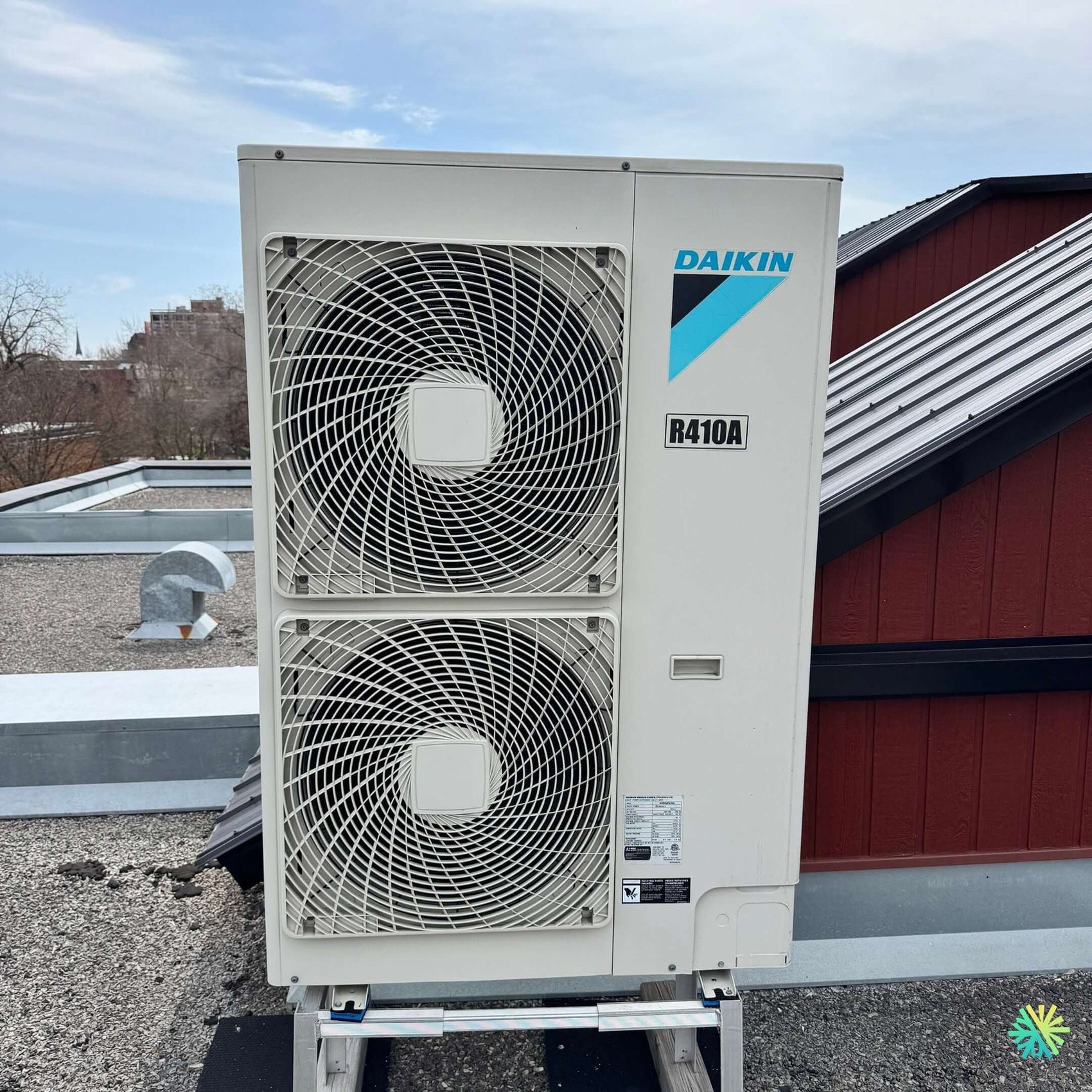

Sur un toit plat d’un immeuble de Le Sud-Ouest, notre équipe installe un système VRF Daikin (famille VRV) pour assurer le chauffage et la climatisation de plusieurs zones intérieures au moyen d’une seule unité extérieure à double ventilateur. La configuration répond aux priorités du client : fiabilité en climat montréalais, performance à basse température, faible empreinte au sol et accès simplifié pour l’entretien. Le module extérieur, au réfrigérant R410A, s’intègre sur une structure surélevée qui préserve la membrane du toit et garantit des dégagements conformes autour des échangeurs.

Le bâtiment regroupe des espaces résidentiels et de bureaux légers. L’objectif est d’offrir une régulation fine des températures par zone, de limiter les coûts d’exploitation et de prolonger la durée de vie de l’enveloppe en évitant percements inutiles. Le VRF s’impose ici comme la solution idéale : un compresseur inverter dimensionne en continu la puissance, chaque unité intérieure reçoit exactement la capacité requise, et l’exploitant suit son énergie zone par zone.

Détails techniques et mise en service : l’approche AirGreen

Choix d’un système VRF pour un confort multi-zones

• Type de machine : thermopompe centrale VRF (Daikin VRV) pour plusieurs unités intérieures (murales, cassettes 4 voies et quelques gainables pour les couloirs).

• Modulation : technologie inverter haute précision; montée en charge progressive pour éviter les appels de courant et stabiliser le confort.

• Plage de fonctionnement : chauffage efficace à basse température, indispensable pour l’hiver à Montréal.

• Acoustique : double ventilateur à grand diamètre, pales profilées et enveloppe rigide limitant les vibrations transmises au bâtiment.

Implantation sur toit : structure, dégagements et longévité

• Structure surélevée : rails Unistrut galvanisés sur patins en caoutchouc densité toit plat, répartissant les charges et protégeant la membrane.

• Hauteur calculée : dégagement sous châssis pour l’écoulement du givre en mode dégivrage; aucune stagnation d’eau autour de l’appareil.

• Dégagements : reculs normatifs à l’avant et à l’arrière pour un tirage d’air non perturbé, indispensable au maintien des rendements saisonniers.

• Fixations : boulonnerie inox, rondelles d’étanchéité et couple de serrage contrôlé; plan de prévention vents dominants (orientation et écrans si requis).

Cheminement frigorifique et étanchéité

• Parcours : entrée/sortie des lignes via une cheminée technique métallique; aucun écrasement de l’isolant; rayon de courbure respecté pour limiter les pertes de charge.

• Brasage : à l’azote pour éviter l’oxydation interne; bagues de propreté et capuchons immédiats après coupe.

• Épreuves : mise sous azote à haute pression, recherche de fuites au détecteur électronique, puis tirage au vide profond (< 500 microns) avec stabilisation.

• Charge réfrigérante : ajustée selon longueurs équivalentes et colonnes montantes; étiquetage clair au droit du groupe et de la boîte de dérivation.

Alimentation électrique et sécurité

• Déconnexion à proximité immédiate de l’unité; câblage dimensionné selon intensité nominale; mise à la terre mesurée.

• Gestion des surintensités : disjoncteur dédié au TGBT, repérage des circuits et schéma unifilaire remis à l’exploitant.

• Chemins de câble : passerelles galvanisées, presse-étoupes étanches et pliages propres; aucune abrasion possible de la gaine.

Drainage, givre et hiver montréalais

• Le toit plat impose une vigilance particulière sur l’écoulement du givre :

  • Dégagement libre sous le carter pour l’eau de dégivrage,

  • Rejet loin des zones de passage,

  • Parcours gravitaire vers l’avaloir sans surcharge des gouttières.

• En zone venteuse, nous prévoyons un kit météo (sonde et logiques anti-givre) pour maintenir la fiabilité par grand froid.

À l’intérieur : confort par zone et contrôle

• Unités intérieures : cassettes au-dessus des aires communes, murales dans les bureaux, gainables discrets pour les circulations.

• Régulation : thermostats locaux, consignes verrouillables, plages horaires centralisées.

• Qualité d’air : possibilité d’intégrer un échangeur d’air dédié sur les prises d’air neuf, avec contrôle d’humidité ajusté aux usages.

Mise en service et protocoles de performance

• Vérifications : pressions, températures d’évaporation/condensation, surchauffe et sous-refroidissement; équilibrage des débits par zone.

• Mesure électrique : intensités phases, facteur de puissance; log des premiers cycles pour détecter toute dérive.

• Documentation : rapport de mise en service, numéros de série, valeurs de consigne, plan de maintenance.

• Formation : prise en main par l’exploitant, modes saisonniers, bonnes pratiques d’entretien CVAC (filtres, bacs de condensats, vérification des batteries).

Ce que gagne le client avec ce VRF Daikin

• Confort multi-zones sans surchauffe ni zones froides, grâce à la modulation continue.

• Économies d’énergie significatives par rapport à des systèmes à débit constant; charge partielle optimisée.

• Flexibilité d’aménagement : ajout ou remplacement d’unités intérieures possible sans refonte complète du groupe.

• Silence et discrétion, adaptées à un quartier dense du Grand Montréal.

• Maintenance facilitée : accès par le toit, dégagements normatifs, chemins de câbles et étiquetage clairs.

Subventions et conformité

Selon la configuration retenue et les rendements saisonniers du système, le projet peut être admissible à des programmes d’efficacité énergétique destinés aux immeubles multi-logements ou aux petits commerces dans le Grand Montréal. Notre équipe valide les critères (plages de fonctionnement à basse température, indices de performance, contrôles) et prépare les dossiers techniques et factures détaillées pour l’optimisation des aides sur Montréal, Laval, Longueuil, Rive Nord et Rive Sud.

Pièges fréquents évités

1. Appareil posé à même la membrane : vieillissement prématuré et vibrations → Châssis surélevé avec patins.

2. Dégagements insuffisants face aux ventilateurs → Respect des distances pour maintenir la capacité nominale.

3. Longueurs frigorifiques non compensées → Calcul précis des charges additionnelles et équilibrage des branches.

4. Percements non étanches → Traversées manchonnées, solins et mastic compatibles toiture.

5. Absence de plan hivernal → Gestion du givre, hauteurs et rejet d’eau contrôlé.

Entretien recommandé (préventif)

• Visite biannuelle : resserrage électrique, nettoyage des batteries, contrôle des pressions et du vide résiduel.

• Filtration : remplacement/entretien des filtres des unités intérieures selon l’usage.

• Surveillance : inspection visuelle après tempêtes (débris, neige soufflée).

• Vérification des supports : état des patins, niveau des rails, corrosion éventuelle.

Pourquoi AirGreen pour votre installation CVAC VRF à Montréal?

Nous combinons ingénierie de toiture, respect des codes électriques, et une exécution soignée. Notre planification réduit les arrêts d’activité, et notre service après-vente assure la continuité de performance. Nous intervenons partout à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud avec des équipes formées sur les protocoles VRF et la sécurité en toiture.

Vous envisagez une thermopompe centrale sur toit ou un système VRF multi-zones? Nous réalisons l’étude de charge, proposons les variantes d’implantation (toit, dalle technique, mezzanine), évaluons les longueurs frigorifiques et livrons un devis clair, prêt pour l’approbation de votre syndicat de copropriété ou de votre gestionnaire immobilier.
