Installation d’une Fujitsu Aquila R32 thermopompe MultiZone à Le Sud-Ouest (Griffintown)
À Griffintown, AirGreen installe deux thermopompes MultiZone Fujitsu Aquila R32 sur toiture : stabilité, étanchéité passe-toit, lignes groupées et mise en service documentée. Une installation CVAC durable pour le Grand Montréal.
Faites le tour de l’installation
Chaque numéro est un point qu’on vérifie sur place. Basculez entre l’été et l’hiver pour voir l’air et la chaleur circuler.
En été, l’unité extérieure rejette dehors la chaleur de la maison.
Illustration générique de ce type d’installation, pas un relevé de ce chantier. Touchez un numéro.
Fixée de niveau sur une plaque murale, assez haut pour que l’air couvre la pièce, avec assez d’espace autour pour sortir les filtres facilement.
Les lignes frigorifiques, le câble de communication et le drain traversent le mur par un seul percement, scellé contre l’eau, l’air froid et les insectes.
Deux tuyaux de cuivre isolés relient les deux unités. À l’extérieur, une goulotte peut les protéger du soleil, des chocs et des intempéries.
Un interrupteur de coupure près de l’unité extérieure permet de l’isoler en sécurité pour l’entretien. Il doit rester accessible en tout temps.
Le compresseur et le ventilateur. En chauffage, elle capte la chaleur de l’air extérieur, même en hiver, et la transfère à l’intérieur.
Au sol ou au mur, il garde l’unité au-dessus de la neige accumulée. Elle reste dégagée et l’eau de dégivrage peut s’écouler.
Le ventilateur doit souffler sans obstacle. Un rangement, une clôture ou un mur trop près, et le rendement baisse pendant que le bruit monte.

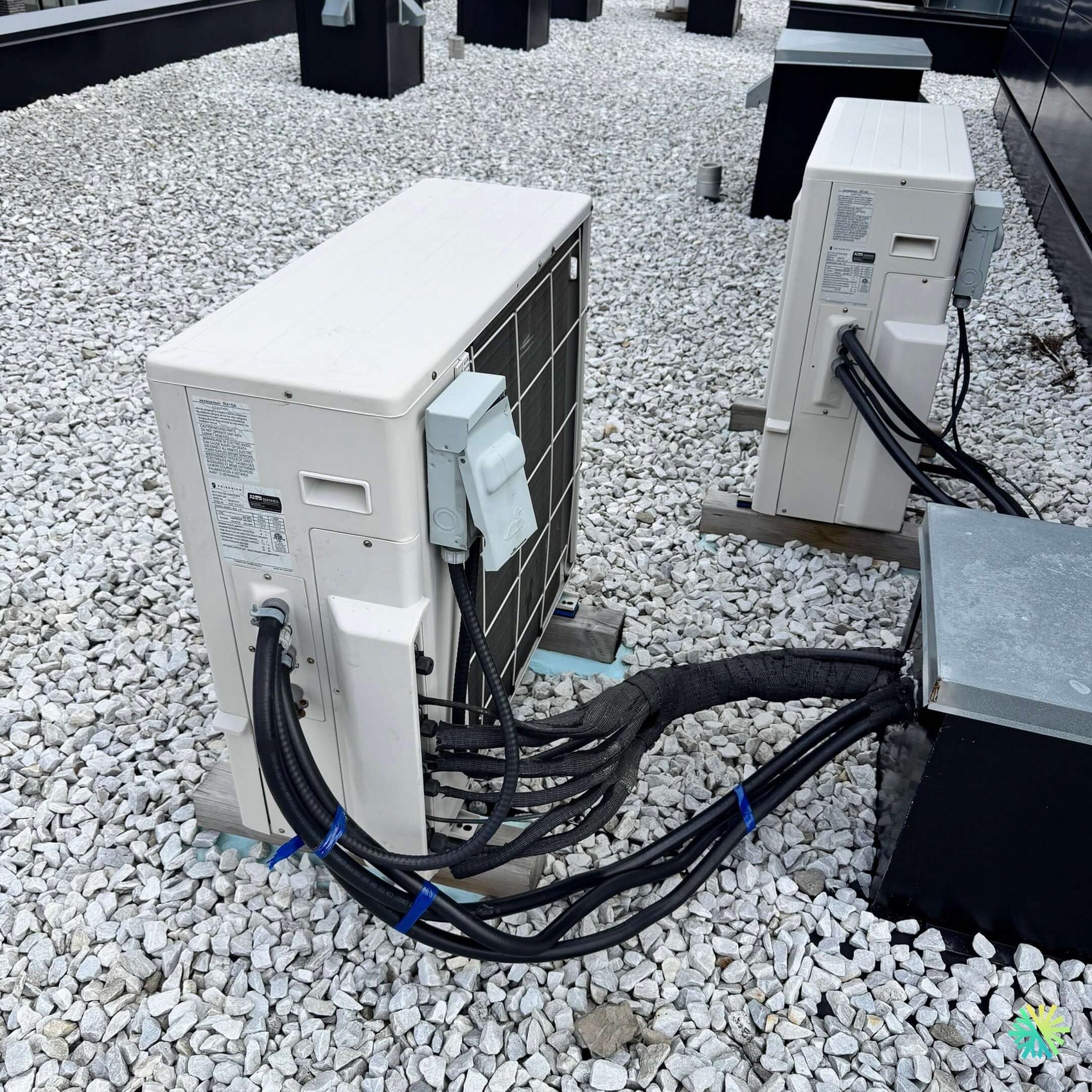

La toiture en gravier blanc d’un immeuble moderne, des garde-corps sombres, des accès mécaniques bien dégagés : le cadre idéal pour une installation CVAC exemplaire. Notre équipe déploie ici une thermopompe MultiZone Fujitsu Aquila R32, pensée pour offrir un confort 4 saisons à plusieurs logements dans le secteur de Le Sud-Ouest (Griffintown), tout en respectant les contraintes d’un toit urbain exposé au vent.
Deux condenseurs compacts, un confort multi-pièces silencieux
La solution retenue associe deux unités extérieures Fujitsu Aquila R32 MultiZone alimentant plusieurs têtes intérieures. Cette architecture répartit la charge entre pièces de vie et chambres, avec modulation inverter pour ajuster en continu la puissance. Résultat : une température stable, une consommation contenue et un niveau sonore maîtrisé, atout majeur dans un quartier dense de Montréal.
Pourquoi Aquila R32 pour ce type d’immeuble
-
R-32 : rendement saisonnier supérieur et potentiel de réchauffement global réduit par rapport aux anciennes générations.
-
Plage de fonctionnement basse température adaptée au climat du Grand Montréal.
-
Compatibilité avec les critères ENERGY STAR selon la configuration, facilitant l’accès aux programmes d’aide applicables à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud.
-
Cartes électroniques tropicalisées et dégivrage intelligent, utiles sur un toit exposé au gel et aux vents.
Intégration sur toiture : stabilité, étanchéité, maintenance
Les condenseurs reposent sur des plots antivibratiles posés sur traverses, avec cales isolantes qui répartissent la charge et protègent la membrane. Cette pose réduit la transmission vibratoire vers la structure et sécurise l’étanchéité du toit.
-
Alimentation électrique : chaque unité dispose d’un sectionneur étanche accessible en façade, raccordé par conduit rigide et presse-étoupe compressé. L’identification des circuits facilite les inspections et les interventions futures.
-
Cheminement frigorifique : les lignes frigorifiques sont groupées, isolées haute densité et manchonnées UV; elles aboutissent proprement à une boîte passe-toit métallisée qui sert de point d’entrée au bâtiment. Les colliers de serrage résistent aux rayons UV et au gel.
-
Dégagements : respect des distances autour et au-dessus des condenseurs pour éviter la recirculation d’air en mode chauffage et simplifier le dégivrage.
-
Gestion des vents : la compacité des châssis et leur orientation réduisent l’effet voile sur la toiture; les câblages sont arrimés pour résister aux rafales.
Étapes clés de notre méthodologie
-
Implantation au laser pour garantir les dégagements entre unités, garde-corps et émergences techniques.
-
Carottage passe-toit et finition avec solin, mastic élastomère et bavette, pour une étanchéité durable.
-
Banc d’azote et tirage au vide profond (< 500 microns) avec stabilisation; enregistrement des valeurs pour le dossier client.
-
Mise en service : mesure des températures soufflage/reprise par zone, lecture d’intensité, vérification de la surchauffe et du sous-refroidissement.
-
Finitions : alignement des faisceaux, protection UV, étiquetage des circuits et remise d’un plan de maintenance.
Distribution intérieure : multi-zones sur mesure
Chaque logement ou aire desservie reçoit des têtes murales compactes positionnées pour optimiser le balayage d’air. Les pièces nuit bénéficient d’une vitesse réduite et d’un volet dirigé pour limiter les courants d’air. Les salles à vivre tirent parti du mode déshumidification en été, très pertinent dans un environnement riverain.
-
Condensats : évacuations gravitaires vers les descentes internes lorsque la configuration le permet; sinon, pompes silencieuses avec détecteur de niveau, protégées des accès.
-
Commandes : télécommandes par pièce, minuterie éco et option Wi-Fi pour scénarios horaires.
Résultats : performance mesurée et confort tangible
-
Température stable été comme hiver grâce à la modulation continue.
-
Bruit maîtrisé sur la toiture et à l’intérieur; aucune gêne pour les terrasses communes.
-
Esthétique soignée : faisceaux regroupés, traverses alignées, sectionneurs à hauteur de maintenance.
Particularités d’un toit urbain et réponses techniques
Exposition UV et cycles gel/dégel
→ Isolation EPDM + ruban butyle sur les raccords, capuchonnage et peinture de retouche sur les parties sensibles.
Accès limité par garde-corps et trappes
→ Implantation proche des cheminements d’entretien, sans obstruer les drains de toit; dégagement laissé autour des exutoires.
Multiplicité des zones
→ Répartition équilibrée des longueurs de lignes, optimisation des diamètres pour respecter les charges de réfrigérant et maintenir les rendements de la thermopompe.
Entretien CVAC : calendrier recommandé
Pour préserver l’efficacité et la longévité du système dans le Grand Montréal :
-
Printemps : nettoyage échangeur extérieur, contrôle des ailettes, serrage des connexions, test d’ampérage.
-
Automne : inspection des faisceaux frigorifiques, vérification des solins et de l’état des plots, contrôle du dégivrage.
-
Intérieur : lavage trimestriel des filtres, nettoyage des échangeurs des têtes, calibration des télécommandes.
AirGreen propose des contrats d’entretien CVAC adaptés aux copropriétés et immeubles locatifs : visites planifiées, rapport photo, recommandations budgétaires.
Subventions et conformité
Selon la capacité, les cotes d’efficacité et la configuration des têtes, la gamme Aquila R32 peut satisfaire aux exigences de programmes d’aide au chauffage efficace. Nous accompagnons les demandes pour Montréal, Laval, Longueuil, la Rive Nord et la Rive Sud : fiches techniques, photos, preuve de mise en service et informations de série.
Bonnes pratiques pour un projet MultiZone réussi
-
Prévoir, dès la conception, un cheminement groupé des lignes et une boîte passe-toit dédiée pour la maintenance.
-
Respecter une pente continue des condensats des têtes intérieures, avec accès au siphon de service.
-
Maintenir des dégagements supérieurs aux minimums fabricants sur toiture pour éviter la recirculation et faciliter le déneigement.
-
Documenter les mesures de mise en service (pressions, températures, intensités) et archiver le dossier au syndic.
Chez AirGreen, nous dimensionnons chaque thermopompe MultiZone en fonction des charges réelles, du bruit admissible en toiture et du plan d’entretien de l’immeuble. Que vous soyez à Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud, notre expertise garantit une installation CVAC durable, performante et simple à maintenir.
Mots-clés travaillés : thermopompe, thermopompe MultiZone, installation CVAC, entretien CVAC, Montréal, Laval, Longueuil, Rive Nord, Rive Sud.
Le jour J, étape par étape
Les grandes étapes d’un chantier de ce type chez AirGreen. Chaque maison a ses particularités : l’estimation les fait ressortir.
On regarde la pièce, le mur extérieur, le parcours des lignes et l’endroit où ira l’unité extérieure. C’est là que se choisit la capacité.
Le modèle, la capacité et le prix, par écrit. On vérifie aussi si le modèle est admissible aux programmes d’aide.
Planchers et meubles protégés, emplacement de la plaque murale tracé de niveau, passage mural repéré.
Un seul percement, avec la pente nécessaire pour que le drain s’écoule vers l’extérieur.
Posée sur un support surélevé au-dessus de la neige, avec les dégagements que demande le fabricant.
Raccordés, isolés et protégés. Le passage est ensuite scellé contre l’eau, l’air froid et les insectes.
Un circuit dédié et un sectionneur accessible près de l’unité extérieure.
Essai d’étanchéité, mise sous vide, puis démarrage et vérification du fonctionnement en chauffage et en climatisation.
Télécommande, modes, filtres : on vous montre l’essentiel avant de partir.
- L’estimation sur placeOn regarde la pièce, le mur extérieur, le parcours des lignes et l’endroit où ira l’unité extérieure. C’est là que se choisit la capacité.
- La soumissionLe modèle, la capacité et le prix, par écrit. On vérifie aussi si le modèle est admissible aux programmes d’aide.
- La préparationPlanchers et meubles protégés, emplacement de la plaque murale tracé de niveau, passage mural repéré.
- Le passage muralUn seul percement, avec la pente nécessaire pour que le drain s’écoule vers l’extérieur.
- L’unité extérieurePosée sur un support surélevé au-dessus de la neige, avec les dégagements que demande le fabricant.
- Lignes, câble et drainRaccordés, isolés et protégés. Le passage est ensuite scellé contre l’eau, l’air froid et les insectes.
- L’électricitéUn circuit dédié et un sectionneur accessible près de l’unité extérieure.
- Essais et mise en serviceEssai d’étanchéité, mise sous vide, puis démarrage et vérification du fonctionnement en chauffage et en climatisation.
- Les explicationsTélécommande, modes, filtres : on vous montre l’essentiel avant de partir.
Et chez vous, ça donnerait quoi ?
Deux repères rapides avec de vrais chiffres : ce que coûte la chaleur, et ce que vos appareils actuels représentent en BTU/h.
Conversion : 1 W = 3,412 BTU/h. Une indication, pas un calcul de charge : les plinthes et les fournaises sont souvent plus fortes que le besoin réel, et elles peuvent rester en appoint. AirGreen valide la capacité sur place.
Quatre erreurs qu’on ne fait pas
Retournez chaque carte pour voir ce qu’on fait à la place.
Votre propre projet, étape par étape
Quoi faire, saison par saison
Trois gestes par saison, pour cet appareil. Ils prennent quelques minutes et évitent bien des appels.
- Nettoyer les filtres de l’unité intérieure.
- Dégager l’unité extérieure des feuilles et des débris laissés par l’hiver.
- Essayer la climatisation avant les premières chaleurs.
- Nettoyer les filtres plus souvent quand l’appareil roule beaucoup.
- Garder la végétation loin de l’unité extérieure.
- Vérifier qu’aucune eau ne coule de l’unité intérieure.
- Ramasser les feuilles autour de l’unité extérieure.
- Essayer le chauffage avant les premiers froids.
- Planifier l’entretien périodique avant l’hiver.
- Garder la neige loin du support et du devant de l’unité.
- Laisser l’appareil dégivrer : c’est normal.
- Ne jamais frapper la glace sur les ailettes ; appelez-nous si l’unité reste prise.
Votre maison est-elle prête ?
Cochez ce qui s’applique chez vous. Un « non » n’est pas un refus : c’est ce qu’on règle lors de l’estimation.
Quatre affirmations, vraies ou fausses ?
Tout se joue sur des détails que vous venez de voir.
1. En chauffage, l’unité extérieure peut produire de l’eau.
Pendant les cycles de dégivrage. Cette eau doit pouvoir s’écouler sans former de glace.
2. On choisit la capacité avec une simple règle de pieds carrés.
Fenêtres, isolation, orientation et usage de la pièce comptent. La capacité se choisit sur place.
3. Une multizone relie plusieurs têtes intérieures à un seul condenseur.
Une tête par pièce, toutes branchées sur le même condenseur. Chaque pièce garde sa température.
4. Le sectionneur peut être caché derrière les meubles de terrasse.
Il doit rester accessible : c’est lui qui coupe l’appareil pour l’entretien.
0 / 4 bonnes réponses
Ce qu’on nous demande sur ce type de travaux
Une thermopompe murale chauffe-t-elle en hiver ?
Murale ou multizone : comment choisir ?
Où va l’unité extérieure ?
Y a-t-il des subventions ?
Faut-il un permis ?
Jusqu’à quelle température chauffe-t-elle ?
Combien peut-on économiser ?
Comment se calcule l’aide LogisVert ?
Est-ce bruyant ?
L’unité extérieure se couvre de glace : est-ce normal ?
AirGreen détient-elle les licences nécessaires ?
L’estimation est-elle gratuite ?
Aucune question ne correspond. Écrivez-nous : on répond.
D’autres chantiers à voir, près de chez vous
Par ville, par appareil ou par région : parcourez plus de 4 700 réalisations publiées.
Chaque point : une ville où AirGreen a des réalisations publiées. Le point lumineux : ce chantier.
Chaque maison a ses contraintes. On les voit avant d’installer.
L’estimation sur place est gratuite et la soumission suit en 24 h.
Texte et photo : chantier réel d’AirGreen Climatisation & Chauffage. Les schémas sont des illustrations génériques du type d’installation, pas un relevé de ce chantier. Sources des chiffres ajoutés : fiches produit airgreen.ca (performances NEEP / AHRI), Hydro-Québec (page Thermopompes, LogisVert, consultée le 13 octobre 2026), Régie de l’énergie (tarif D au 1er avril 2026).
