Installation d’une Fujitsu Orion XLTH thermopompe murale à Sainte-Rose (Laval)
À Sainte-Rose (Laval), nous posons une thermopompe murale Fujitsu Orion XLTH R-32 en hauteur dans une cage d’escalier : diffusion efficace sur deux niveaux, évacuation gravitaire, silence et rendement. AirGreen, expert installation CVAC Grand Montréal.
En été, l’unité extérieure rejette dehors la chaleur de la maison.
Illustration générique de ce type d’installation, pas un relevé de ce chantier. Touchez un numéro.
Fixée de niveau sur une plaque murale, assez haut pour que l’air couvre la pièce, avec assez d’espace autour pour sortir les filtres facilement.
Les lignes frigorifiques, le câble de communication et le drain traversent le mur par un seul percement, scellé contre l’eau, l’air froid et les insectes.
Deux tuyaux de cuivre isolés relient les deux unités. À l’extérieur, une goulotte peut les protéger du soleil, des chocs et des intempéries.
Un interrupteur de coupure près de l’unité extérieure permet de l’isoler en sécurité pour l’entretien. Il doit rester accessible en tout temps.
Le compresseur et le ventilateur. En chauffage, elle capte la chaleur de l’air extérieur, même en hiver, et la transfère à l’intérieur.
Au sol ou au mur, il garde l’unité au-dessus de la neige accumulée. Elle reste dégagée et l’eau de dégivrage peut s’écouler.
Le ventilateur doit souffler sans obstacle. Un rangement, une clôture ou un mur trop près, et le rendement baisse pendant que le bruit monte.
Une tête murale grand froid pour dompter… une cage d’escalier
Dans une maison unifamiliale de Sainte-Rose (Laval), nous modernisons le confort grâce à une thermopompe murale Fujitsu Orion XLTH (R-32) installée en hauteur, au-dessus d’une fenêtre de cage d’escalier. Objectif : répartir l’air efficacement entre deux niveaux tout en conservant une esthétique épurée et un fonctionnement silencieux au quotidien.
Le contexte : une colonne d’air exigeante
Les cages d’escalier sont parmi les volumes les plus difficiles à traiter en CVAC :
-
forte stratification de l’air (chaud en haut, plus frais au bas) ;
-
hauteurs de travail élevées ;
-
circulation d’air qui doit alimenter deux plateaux (rez-de-chaussée et étage) sans créer de courants désagréables.

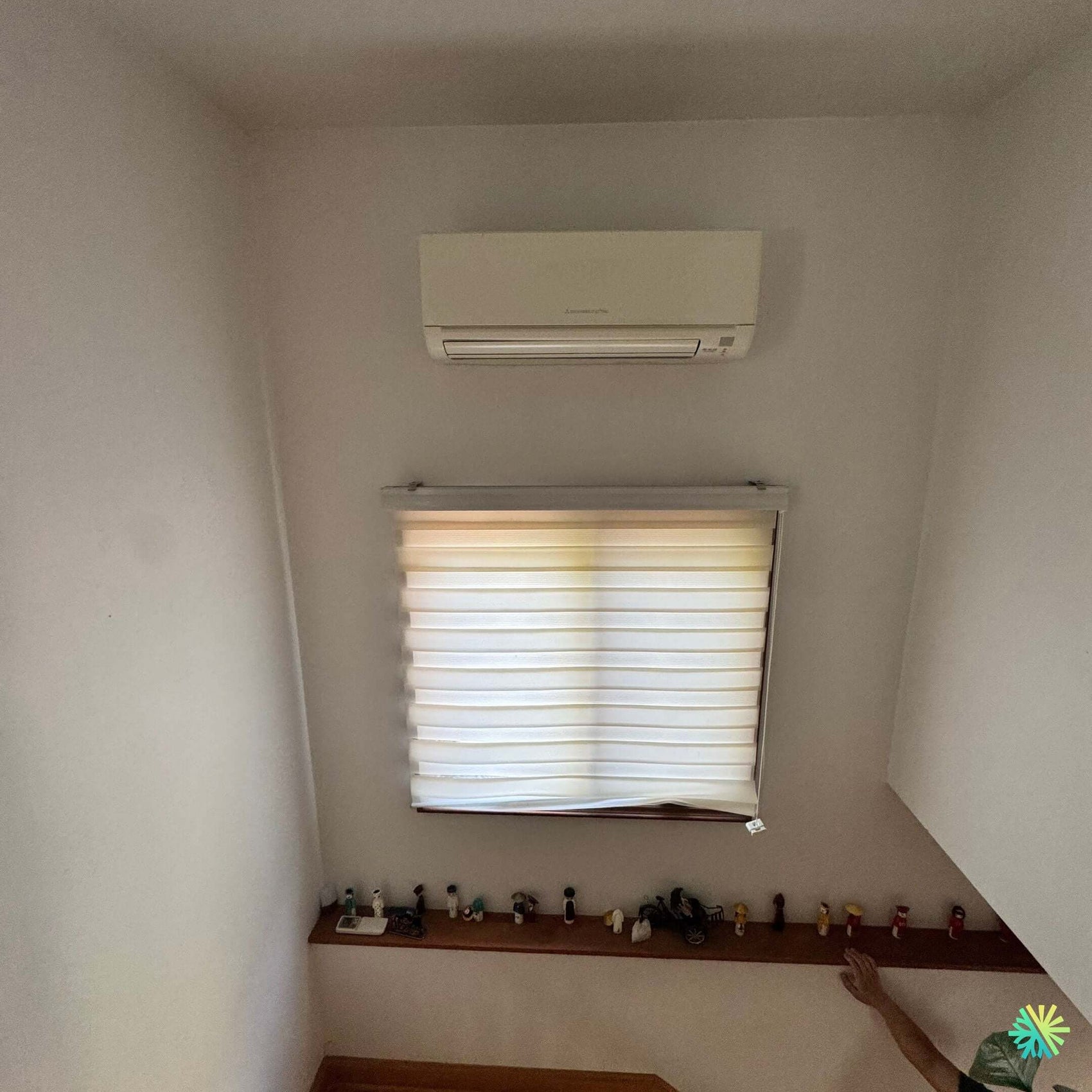

Ici, la maison présente un palier lumineux, une tablette décorative et un dégagement idéal au-dessus de la fenêtre : c’est le point parfait pour une tête murale orientable, capable de pousser l’air vers l’étage et vers le corridor du bas.
Pourquoi la Fujitsu Orion XLTH (R-32)
La gamme Orion XLTH a été conçue pour nos hivers québécois :
-
Performances grand froid stables jusqu’à −26 °C (et XLTH+ jusqu’à −30 °C selon les capacités), idéales pour Laval, Montréal, Longueuil, Rive Nord, Rive Sud.
-
Réfrigérant R-32 (A2L) : meilleur rendement saisonnier et impact climatique réduit par rapport au R-410A.
-
Modulation Inverter à large plage : l’appareil ralentit finement une fois la température atteinte, diminuant bruit et consommation.
-
Acoustique soignée : indispensable dans une zone de passage ouverte, parfois voisine des chambres.
Conception de l’installation CVAC dans une cage d’escalier
Implantation et réglages de soufflage
Nous plaçons la tête intérieure au linteau supérieur, centrée sur l’axe de la fenêtre. Ce positionnement offre :
-
un tirage naturel : l’air traité descend la volée d’escaliers et se répartit au rez-de-chaussée ;
-
une lame d’air orientée en balayage vertical + horizontal pour alimenter le couloir de l’étage ;
-
un accès simple pour l’entretien CVAC (filtres, nettoyage), malgré la hauteur — nous prévoyons un escabeau sécurisé pour les visites annuelles.
Astuce AirGreen : nous paramétrons un angle de volet légèrement descendant en mode froid pour contrer la stratification et un balayage doux en mode chaleur afin de porter l’air tiède vers le bas sans inconfort.
Percement, lignes et évacuation des condensats
La configuration permet un percement court vers l’extérieur (mur périphérique), avec :
-
lignes frigorigènes (≈ 3 à 5 m) isolées,
-
câble de communication et alimentation inter-unité,
-
évacuation gravitaire des condensats (pente contrôlée), sans pompe de relevage — gage de silence et de fiabilité.
En façade, nous posons un capping blanc UV stable pour protéger et uniformiser le cheminement. Le condenseur est installé sur équerres murales anti-vibratiles (ou sur dalle selon la façade), dégagées du manteau neigeux.
Méthodologie de mise en service
-
Évasements soignés, lubrification et couples serrage contrôlés.
-
Épreuve à l’azote et mise sous vide profonde (≈ 500 microns) pour garantir une étanchéité parfaite.
-
Ouverture de vannes et vérification des surchauffes/sous-refroidissements.
-
Mesures acoustiques et ajustement du flux pour valider la diffusion entre niveaux.
Dimensionnement et confort attendu
Capacité choisie
Pour une maison lavalloise de gabarit moyen avec cage d’escalier ouverte, la plage 12 000 à 15 000 BTU couvre la majorité des besoins :
-
refroidissement rapide du palier et abaissement de la température au rez-de-chaussée ;
-
appoint de chauffage très efficace aux mi-saisons et en soutien lors des pointes hivernales ;
-
consommation optimisée grâce à la modulation fine en charge partielle (la situation la plus fréquente).
Acoustique et qualité d’air
La tête Fujitsu travaille en très basse vitesse la nuit. Le niveau sonore reste discret, même dans l’escalier qui joue le rôle de caisson réverbérant. Les filtres lavables se démontent en quelques secondes ; nous recommandons un nettoyage aux 6 à 8 semaines en saison.
Résultats pour la famille
-
Température plus homogène entre les deux étages : fini l’étage surchauffé et le rez-de-chaussée frisquet.
-
Baisse de l’humidité l’été grâce au mode « Dry » contrôlé.
-
Coûts d’opération maîtrisés : le compresseur Inverter évite les cycles courts énergivores.
-
Intégration esthétique : silhouette crème/blanche qui se fond au décor, zéro équipement au sol dans l’escalier.
Détails techniques et bonnes pratiques
Utilisation au quotidien
-
En été : angle de soufflage légèrement bas, portes ouvertes pour aider la diffusion vers les pièces.
-
À l’intersaison : mode Heat avec consigne modérée (20–21 °C), priorité au fonctionnement continu plutôt qu’aux marches/arrêts.
-
Hiver : laisser l’unité dégivrer automatiquement ; éviter les bouches d’air obstruées sur le condenseur.
Entretien CVAC
-
Inspection annuelle AirGreen : pressions, électriques, condensats, échangeurs, calibrations.
-
Filtres : rinçage à l’eau tiède, séchage complet avant repose.
-
Vérification extérieure après tempêtes : dégagement de la neige/du givre autour du condenseur et du capping.
Erreurs à éviter
-
Installer la tête trop basse dans l’escalier : risque de choc et mauvaise reprise d’air.
-
Pompe de condensats inutile : bruit, maintenance ; la gravité reste la solution #1 quand la pente le permet.
-
Fermer les portes adjacentes en mode clim : la colonne d’air perd son effet de distribution.
Subventions et accompagnement
Les thermopompes murales R-32 de haut rendement peuvent être admissibles à des aides financières (selon critères en vigueur : capacité, rendement, performance au froid, etc.). Notre équipe accompagne les propriétaires du Grand Montréal pour :
-
valider l’admissibilité,
-
préparer les dossiers,
-
dimensionner l’équipement afin de maximiser les économies sur la facture énergétique.
Pourquoi confier votre projet à AirGreen
Chez AirGreen, chaque installation CVAC est dimensionnée, mise en œuvre et validée selon les contraintes du bâtiment. Cages d’escalier, mezzanines, combles : nous exploitons l’architecture pour transporter l’air utile là où il compte, sans compromis sur la sécurité, la propreté du chantier et la durabilité.
Mots-clés : thermopompe, thermopompe murale, Fujitsu Orion XLTH, installation CVAC, entretien CVAC, Montréal, Laval, Longueuil, Rive Nord, Rive Sud, R-32, cage d’escalier.
Comment ça se passe, du premier appel à la fin
Les grandes étapes d’un chantier de ce type chez AirGreen. Chaque maison a ses particularités : l’estimation les fait ressortir.
On regarde la pièce, le mur extérieur, le parcours des lignes et l’endroit où ira l’unité extérieure. C’est là que se choisit la capacité.
Le modèle, la capacité et le prix, par écrit. On vérifie aussi si le modèle est admissible aux programmes d’aide.
Planchers et meubles protégés, emplacement de la plaque murale tracé de niveau, passage mural repéré.
Un seul percement, avec la pente nécessaire pour que le drain s’écoule vers l’extérieur.
Posée sur un support surélevé au-dessus de la neige, avec les dégagements que demande le fabricant.
Raccordés, isolés et protégés. Le passage est ensuite scellé contre l’eau, l’air froid et les insectes.
Un circuit dédié et un sectionneur accessible près de l’unité extérieure.
Essai d’étanchéité, mise sous vide, puis démarrage et vérification du fonctionnement en chauffage et en climatisation.
Télécommande, modes, filtres : on vous montre l’essentiel avant de partir.
- L’estimation sur placeOn regarde la pièce, le mur extérieur, le parcours des lignes et l’endroit où ira l’unité extérieure. C’est là que se choisit la capacité.
- La soumissionLe modèle, la capacité et le prix, par écrit. On vérifie aussi si le modèle est admissible aux programmes d’aide.
- La préparationPlanchers et meubles protégés, emplacement de la plaque murale tracé de niveau, passage mural repéré.
- Le passage muralUn seul percement, avec la pente nécessaire pour que le drain s’écoule vers l’extérieur.
- L’unité extérieurePosée sur un support surélevé au-dessus de la neige, avec les dégagements que demande le fabricant.
- Lignes, câble et drainRaccordés, isolés et protégés. Le passage est ensuite scellé contre l’eau, l’air froid et les insectes.
- L’électricitéUn circuit dédié et un sectionneur accessible près de l’unité extérieure.
- Essais et mise en serviceEssai d’étanchéité, mise sous vide, puis démarrage et vérification du fonctionnement en chauffage et en climatisation.
- Les explicationsTélécommande, modes, filtres : on vous montre l’essentiel avant de partir.
Et chez vous ?
Deux repères rapides avec de vrais chiffres : ce que coûte la chaleur, et ce que vos appareils actuels représentent en BTU/h.
Conversion : 1 W = 3,412 BTU/h. Une indication, pas un calcul de charge : les plinthes et les fournaises sont souvent plus fortes que le besoin réel, et elles peuvent rester en appoint. AirGreen valide la capacité sur place.
Quoi faire, saison par saison
Trois gestes par saison, pour cet appareil. Ils prennent quelques minutes et évitent bien des appels.
- Nettoyer les filtres de l’unité intérieure.
- Dégager l’unité extérieure des feuilles et des débris laissés par l’hiver.
- Essayer la climatisation avant les premières chaleurs.
- Nettoyer les filtres plus souvent quand l’appareil roule beaucoup.
- Garder la végétation loin de l’unité extérieure.
- Vérifier qu’aucune eau ne coule de l’unité intérieure.
- Ramasser les feuilles autour de l’unité extérieure.
- Essayer le chauffage avant les premiers froids.
- Planifier l’entretien périodique avant l’hiver.
- Garder la neige loin du support et du devant de l’unité.
- Laisser l’appareil dégivrer : c’est normal.
- Ne jamais frapper la glace sur les ailettes ; appelez-nous si l’unité reste prise.
