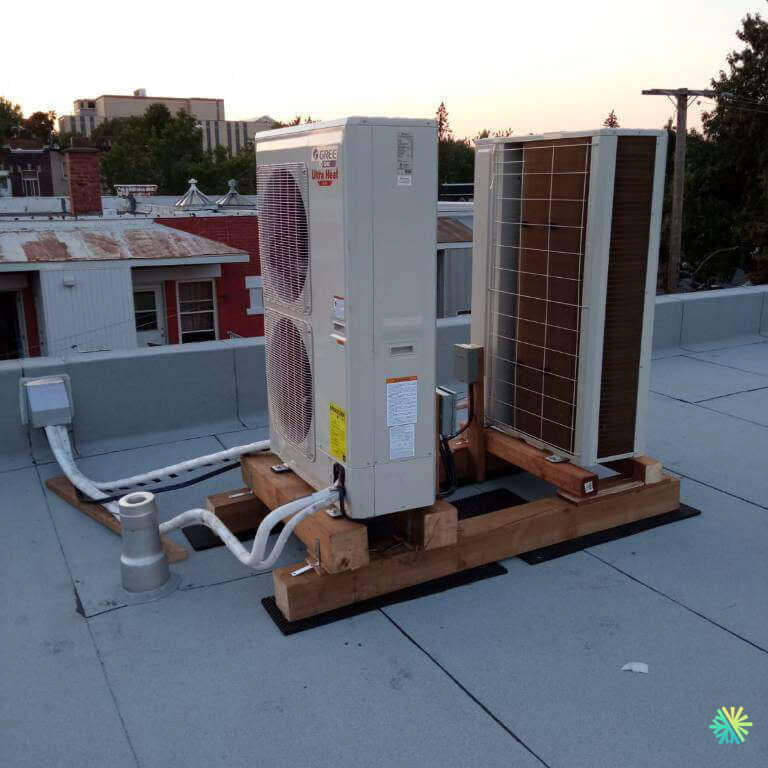

Installation d’une Gree Ultra Heat thermopompe MultiZone sur toit plat à Rosemont–La Petite-Patrie

Une modernisation CVAC pensée pour les plex montréalais

Chez AirGreen, nous concevons des installations CVAC qui respectent les contraintes architecturales des plex du Grand Montréal tout en livrant un confort fiable quatre saisons. Ce projet à Rosemont–La Petite-Patrie illustre l’intégration soignée d’une thermopompe MultiZone Gree Ultra Heat sur un toit plat existant, afin d’alimenter plusieurs zones intérieures avec un rendement optimal même par grands froids.

Contexte du bâtiment et objectifs de performance

Le bâtiment est un plex urbain typique aux toitures membrane, entouré de cheminées de maçonnerie, de parapets bas et d’accessoires de drainage. Les besoins du client se résument en trois points :

• Stabiliser la température dans plusieurs zones intérieures, été comme hiver, avec un niveau sonore minimal pour ne pas gêner les voisins proches.

• Choisir une machine résistante aux hivers montréalais (démarrages assurés et chaleur utile à basse température).

• Préserver l’étanchéité et la durabilité de la toiture lors des percements et des passages de conduits.

La Gree Ultra Heat répond parfaitement à ces critères : c’est une thermopompe multi-zones conçue pour maintenir des capacités de chauffage à très basse température et offrir une climatisation efficace durant les vagues de chaleur estivales.

Conception et exécution de l’installation : précision et durabilité

Supportage : un embase qui protège la membrane

Nous posons l’unité extérieure sur une structure en bois traité reposant sur des semelles antivibratiles et des cales de répartition afin de protéger la membrane de toiture. Cette embase :

• Diffuse les charges (poids statique + efforts de vent) pour éviter les poinçonnements.

• Réduit les vibrations transmises à la dalle, limitant la propagation du bruit vers l’intérieur.

• Facilite l’inspection périodique de la membrane et le déneigement autour de l’équipement.

Bon à savoir : sur les toits plats, nous évitons les percements structurels inutiles. Le bon dimensionnement de la base, la répartition des charges et les patins élastomères suffisent généralement pour répondre aux contraintes de vent et de givre.

Implantation et dégagements

L’unité est orientée dos au parapet avec un dégagement libre en façade d’échangeur. Cette configuration garantit :

• Une circulation d’air fluide autour des batteries.

• Un accès confortable aux panneaux de service pour l’entretien.

• Un risque réduit d’aspiration d’air chaud rejeté (phénomène de recirculation).

Cheminement frigorifique et électrique

Le cheminement des liaisons frigorigènes suit un parcours court et lisible sur le toit, isolé en continu et gainé pour la protection UV. Les points clés :

• Isolant froid haute densité recouvert d’une gaine résistante aux UV pour éviter le vieillissement prématuré.

• Rayon de courbure respecté sur les coudes afin de préserver le flux de réfrigérant.

• Boîte de déconnexion montée sur socle à proximité immédiate du condenseur pour un sectionnement rapide lors des opérations de service.

Côté alimentation électrique, le circuit est dédié, dimensionné selon l’intensité nominale de la Gree Ultra Heat, avec conduits étanches et presse-étoupes adaptés aux cycles thermiques du toit.

Traversées de toit et étanchéité

Les traversées (frigorifiques, drain, alimentation) passent par un manchon de toiture scellé, avec solin et mastic compatibles membrane. Notre méthodologie :

1. Percement contrôlé à l’emplacement le plus court depuis les têtes intérieures.

2. Manchon/cheminée technique surélevé pour éloigner l’entrée d’eau potentielle.

3. Reprise d’étanchéité à froid selon les prescriptions du couvreur.

4. Joints de dilatation prévus sur les conduits apparents pour absorber les mouvements thermiques saisonniers.

Résultat : l’intégrité de la toiture est conservée, et le risque d’infiltration est minimisé.

Gestion de la condensation

La condensation concerne essentiellement les unités intérieures en mode climatisation. Nous privilégions un écoulement gravitaire lorsqu’il est possible, sinon l’intégration d’une pompe de relevage silencieuse avec coupe-flotteur. Sur le toit, nous prévoyons des pentes locales et un dégagement autour du socle pour éviter la glace en hiver.

Atouts de la Gree Ultra Heat pour Montréal et ses hivers

Rendement à basse température

La série Ultra Heat est conçue pour maintenir des capacités de chauffage stables lorsque le thermomètre chute. Pour un immeuble de plex, cela signifie :

• Des démarrages fiables par grand froid.

• Un appoint électrique réduit, donc moins de coûts d’exploitation.

• Un confort homogène dans les zones desservies, sans point froid près des fenêtres.

Multi-zones évolutif

La configuration MultiZone permet d’alimenter plusieurs unités intérieures (murales, consoles, cassettes) avec un seul condenseur. Avantages :

• Modularité : ajout de zones ultérieures possible si des pièces sont rénovées.

• Gestion fine : chaque zone a son thermostat et sa consigne, limitant le gaspillage.

• Esthétique : moins d’unités extérieures sur la façade ou la cour.

Silence et confort urbain

Le groupe extérieur est faiblement sonore, un point crucial dans les secteurs denses comme Rosemont. Les patins antivibratiles et la distance au parapet réduisent encore la transmission de bruit vers les voisins et l’intérieur.

Qualité d’exécution AirGreen : ce qui fait la différence

Dimensionnement et vérifications

• Longueur linéaire des lignes balisée dès la conception (parcours toit + descentes). Nous visons des longueurs raisonnables pour respecter les charges de réfrigérant prévues par le fabricant et conserver le rendement nominal.

• Essais d’étanchéité à l’azote et tirage au vide profond avec contrôle du micron avant la mise en service.

• Paramétrage des télécommandes/contrôleurs, synchronisation des zones et vérification du dégivrage en conditions réelles.

Durabilité et maintenance

• Repères permanents (étiquettes UV) : identification des circuits, numéros de série, intensités nominales.

• Accès service optimisé : la position du condenseur autorise un entretien sans échafaudage.

• Plan d’entretien recommandé : nettoyage des filtres intérieurs, rinçage des échangeurs, contrôle des serrages électriques et du vide sanitaire des drains.

Sécurité et conformité

• Sectionneur à portée de main, câblage conforme et mise à la terre rigoureuse.

• Respect des dégagements normatifs autour du condenseur et des voies d’accès du toit.

• Coordination avec le couvreur pour toutes les reprises de membrane.

Résultats concrets pour le client

• Confort quatre saisons dans toutes les zones desservies, sans surchauffe ni sensation de courant d’air.

• Baisse notable des coûts face aux plinthes électriques grâce au COP élevé de la thermopompe.

• Discrétion visuelle : aucun équipement en façade, la toiture restant la zone technique principale.

• Préservation de la toiture : aucune fixation traversante superflue, appuis protégés et dispositif antivibration.

Subventions et accompagnement administratif

Dans le Grand Montréal (Montréal, Laval, Longueuil, Rive Nord, Rive Sud), les thermopompes performantes peuvent être admissibles à des programmes d’aide (ex. LogisVert/efficacité énergétique selon critères d’homologation). Notre équipe :

• Vérifie l’admissibilité de la configuration (modèle, performance en chauffage basse température).

• Prépare la documentation (numéros de série, factures détaillées, photos d’installation).

• Conseille sur les travaux complémentaires pouvant bonifier la demande (étanchéité, contrôles).

Conseils AirGreen pour un projet réussi sur toit plat

À faire

• Prévoir l’accès au toit pour l’entretien (trappe, échelle fixe, horaire sécuritaire).

• Dégager la neige autour de l’unité après les grandes tempêtes pour éviter la recirculation d’air.

• Planifier la maintenance annuelle avant les pics de saison (printemps/automne).

À éviter

• Installer l’unité trop près d’un parapet ou d’une saillie qui obstrue l’échange thermique.

• Sous-dimensionner les lignes ou négliger l’isolation UV : pertes de performance garanties.

• Percer la membrane sans coordination avec un couvreur : l’étanchéité est prioritaire.

Conclusion

Cette installation de thermopompe MultiZone Gree Ultra Heat à Rosemont–La Petite-Patrie démontre l’équilibre que nous recherchons entre performance, silence, durabilité et respect du bâti. Sur un toit plat montréalais, la clé réside dans une base de support adaptée, des traversées parfaitement étanches et un cheminement frigorifique exemplaire. Chez AirGreen, nous accompagnons nos clients de la conception au service après-vente, pour un confort maîtrisé année après année.
