Sur un toit-terrasse de condo : une intégration CVAC propre, sécuritaire et prête pour nos hivers
Chez AirGreen, nous intervenons régulièrement dans les copropriétés de Montréal où l’espace au sol est rare et les façades sont protégées. Ce projet, réalisé dans un immeuble contemporain du secteur Lachine, illustre une installation CVAC sur toit-terrasse : une thermopompe murale Midea – gamme R-454B grand froid pensée pour offrir un confort stable à l’année, tout en respectant la membrane de toiture et les normes de copropriété.
Le choix technique : Midea R-454B pour l’efficacité et le grand froid
Nous retenons ici une thermopompe murale Midea de la nouvelle génération au R-454B, réfrigérant à faible PRG et excellent rendement saisonnier. Cette technologie de pointe s’impose pour trois raisons majeures :
-
Performance en chauffage à basse température : le compresseur inverter et l’électronique de dégivrage assurent une puissance soutenue par températures négatives, idéale pour les rives exposées du Grand Montréal.
-
Efficacité énergétique élevée (SEER/HSPF supérieurs aux anciennes générations R-410A), synonyme d’économies sur les factures et d’une réduction de l’empreinte carbone.
-
Admissibilité aux programmes de soutien municipaux et provinciaux lorsque les critères d’efficacité sont atteints — un véritable atout pour les copropriétaires à Montréal, Laval, Longueuil, Rive Nord et Rive Sud.
Nous dimensionnons la capacité (9 000 à 18 000 BTU selon les cas courants en condo) à partir d’un calcul de charge prenant en compte l’orientation, la surface vitrée, les infiltrations d’air et l’isolation de la dalle de toiture.
Contexte : copropriété, espaces partagés, membrane TPO/EPDM à protéger
Les toits plats de condos imposent des règles strictes : pas de pénétration anarchique, protection de la membrane, respect des accès et des dégagements. Notre mission est de livrer une installation CVAC qui chauffe et climatise efficacement sans compromettre l’enveloppe du bâtiment.
-
Cheminement frigorifique : parcours court et direct vers la colonne technique du logement, sous gainage UV noir pour protéger l’isolant frigorifique (Armaflex) des rayons et des cycles gel/dégel.
-
Gestion des pentes et de la neige : l’équipement est placé à l’abri des bourrasques dominantes, avec un dégagement de 30–40 cm sous le châssis pour laisser circuler l’air et faciliter l’évacuation de la glace lors des cycles de dégivrage.
-
Accès maintenance : positionné à proximité de la trappe d’accès, en zone sécuritaire, sans gêner les drains ni les évents de toit.
Supportage de toit : stabilité, répartition de charge et zéro perforation

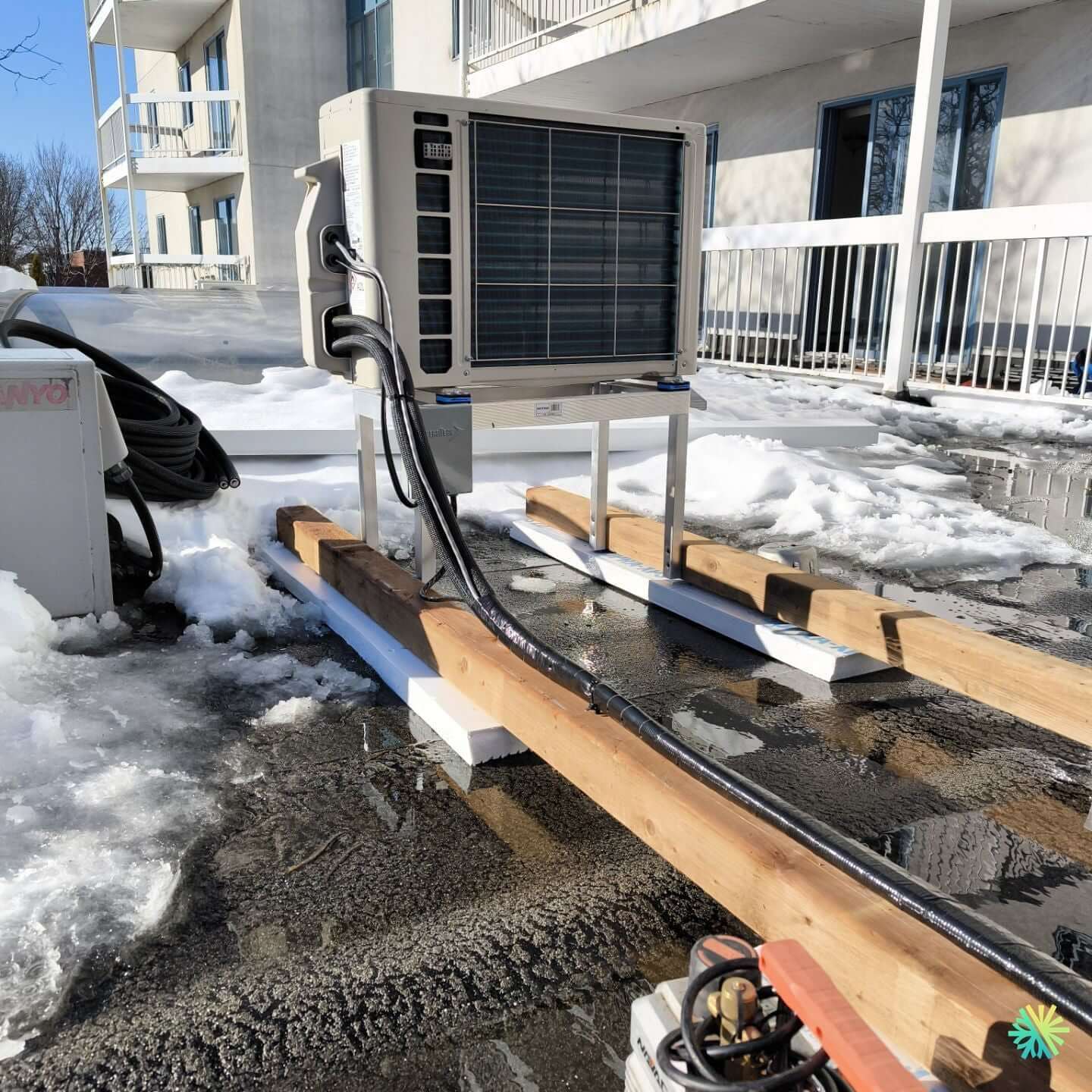

Pour préserver la membrane, nous utilisons un supportage surélevé en aluminium posé sur semelles répartitrices. On distingue ici :
-
Rails bois traités reposant sur patins de répartition en mousse haute densité : ils diffusent la charge du condenseur et protègent la membrane TPO/EPDM.
-
Pieds réglables avec plots anti-vibratiles : ils limitent la transmission de vibrations à la structure et permettent un nivellement précis de l’appareil, essentiel pour l’écoulement des condensats.
-
Aucune perforation : la fixation mécanique n’est pas ancrée à la dalle; la stabilité résulte de la répartition de charge et du contreventement du châssis — solution recommandée par la plupart des syndicats de copropriété.
Ce dispositif est complété par une bande de roulement dégagée pour nos techniciens, afin d’assurer des interventions sûres en hiver comme en été.
Gestion des condensats et du givre : éviter les plaques de glace
Les thermopompes murales en mode chauffage génèrent périodiquement du givre sur l’échangeur extérieur. Nous prévoyons :
-
Un dégagement franc sous l’unité pour que l’eau s’écoule vers les zones d’évacuation naturelles du toit, loin des drains afin d’éviter les glaçons au pourtour des grilles.
-
Un déflecteur discret sous le carter (lorsque requis) qui canalise le ruissellement issu du dégivrage.
-
Une inclinaison contrôlée du châssis (quelques millimètres) pour favoriser l’écoulement, vérifiée au niveau électronique pendant la mise en service.
Électricité et conformité : sécurité avant tout
Sur les toits, l’exposition aux intempéries exige une exécution irréprochable :
-
Déconnexion extérieure dans un coffret étanche, accessible et visible.
-
Conduits métalliques et câbles évalués pour l’usage extérieur, joints compressés et rives étanchées.
-
Vérification des intensités et ajustement du disjoncteur selon la plaque signalétique; contrôle du sens de rotation du ventilateur et de la séquence de dégivrage.
-
Conformité à la RBQ et aux prescriptions de l’ingénierie du bâtiment; mise à la terre et tests d’isolement avant charge.
Frigorifique : tirage au vide, charge et finesse des liaisons
Nous posons des lignes frigorifiques neuves (cuivre recuit), isolées et manchonnées contre les UV. Les étapes clés :
-
Brasure à l’azote (ou raccords évasés calibrés selon la fiche technique Midea) avec contrôle visuel et essai de pression à l’azote.
-
Tirage au vide profond < 300 microns, test de tenue et validation par capteurs.
-
Ouverture du circuit et ajustement de charge complémentaire si la longueur dépasse la charge d’usine.
-
Contrôle des sous-refroidissements et surchauffes, relevés de température/pression en mode froid et en mode chaud, puis vérification acoustique (palier, turbine, vibrations parasites).
Défis de ce chantier… et nos solutions
-
Neige au sol et eau de fonte : nous avons planifié l’intervention en fenêtre météo stable et sécurisé l’aire de travail avec tapis antidérapants; les rails de répartition sur patins protègent la membrane du poinçonnement lié au gel/dégel.
-
Parcours visible en toiture : le gainage technique regroupe les liaisons (frigo + communication + alimentation), réduit l’empreinte visuelle et simplifie la maintenance.
-
Ancien équipement à proximité (condenseur d’une marque précédente vu sur le toit) : déconnexion et mise hors service propre, en évitant toute interférence avec le nouvel appareil.
Résultats mesurés : confort, silence et économies
Après mise en service, les relevés montrent :
-
En mode chauffage à température négative, une stabilité de soufflage remarquable et des cycles de dégivrage courts, imperceptibles côté logement.
-
En mode climatisation, un niveau sonore extérieur contenu (important pour la quiétude des voisins de palier) et une modulation fine adaptée aux charges partielles des soirées d’été le long du canal de Lachine.
-
Une consommation électrique réduite par rapport à l’ancien système, grâce au R-454B et à l’inverter, avec des économies prévisibles sur la saison.
Bonnes pratiques AirGreen pour une thermopompe sur toit
-
Toujours répartir la charge sur rails/plots adaptés, jamais directement sur la membrane.
-
Prévoir un dégagement de 12–18 pouces sous la base pour la neige et la glace.
-
Orienter l’arrière de l’unité à l’abri des vents dominants; limiter l’effet de recirculation près des garde-corps.
-
Protéger les liaisons UV et chocs; inspecter annuellement les coliers et joints.
-
Planifier un entretien CVAC avant l’hiver : nettoyage du serpentin, contrôle des ventilateurs, mise à jour du firmware le cas échéant, et validation de la séquence de dégivrage.
Subventions et accompagnement administratif
Selon la configuration et les performances retenues, l’installation peut ouvrir droit à des aides destinées à l’efficacité énergétique. Notre équipe accompagne les copropriétaires dans la constitution des dossiers et la validation des critères (puissance, rendements, climat froid). Que vous soyez à Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud, nous vous guidons de l’évaluation thermique jusqu’à la réclamation des subventions lorsque admissibles.
Pourquoi confier votre projet à AirGreen
-
Spécialistes de l’installation CVAC sur toits plats, balcons, cours arrière et espaces contraints.
-
Maîtrise des marques de référence, dont Midea en R-454B grand froid.
-
Procédure qualité : calcul de charge, étude de parcours, tirage au vide documenté, fiches de tests et livret d’entretien remis au client/syndicat.
-
Service après-vente local, rapidité d’intervention et stock de pièces courantes pour la haute saison.
Et maintenant, place à votre confort
Cette installation de thermopompe murale Midea à Lachine combine performance, sobriété énergétique et respect de la toiture. Le résultat : un logement confortable quatre saisons, une copropriété rassurée et une solution durable, prête à affronter nos hivers.
Vous envisagez une thermopompe murale sur toit, balcon ou dalle? Notre équipe intervient dans tout le Grand Montréal. Contactez AirGreen : nous analysons votre bâtiment, recommandons la bonne capacité (BTU) et livrons une installation propre, conforme et pérenne.
