Installation d’une Sharp (série ZU1) thermopompe murale à Rosemont–La Petite-Patrie

Le confort sur mesure dans un plex montréalais : comment nous optimisons l’installation CVAC d’une tête murale au-dessus d’une porte-patio, sans compromis sur les performances ni sur l’esthétique.

Le contexte : un plex lumineux, une porte-patio, et un besoin de confort quatre saisons

Dans ce logement typique de Rosemont–La Petite-Patrie, la pièce de vie s’ouvre sur un balcon par une grande porte-patio. Le client souhaitait un climatiseur mural / thermopompe discret pour rafraîchir l’été et chauffer à l’intersaison, avec un contrôle précis de l’humidité et un niveau sonore très bas. L’implantation logique était la retombée au-dessus de la porte-patio : circulation d’air dégagée vers l’aire ouverte, accès direct à l’extérieur pour la traversée des liaisons, et entretien facilité.

Pourquoi la Sharp (série ZU1) : rendement, réfrigérant de nouvelle génération et silence

Les thermopompes murales Sharp de la série ZU1 (R-32) offrent un excellent compromis entre efficacité énergétique, maintien de capacité par temps froid et acoustique intérieure. La charge en R-32 réduit l’impact environnemental par rapport au R-410A et permet des coefficients de performance élevés. Suivant la configuration et la charge thermique des lieux, nous dimensionnons la capacité (ex. 12k, 15k, 18k ou 24k BTU) après calcul des déperditions, orientation des vitrages et habitudes d’occupation.

Atouts clés de la gamme ZU1 :

• Chauffage stable à basse température extérieure (idéal pour l’hiver montréalais).

• Démarrage progressif inverter, donc régulation fine et faible consommation.

• Niveaux sonores intérieurs très contenus, précieux dans une aire ouverte.

• Filtres faciles à retirer et à laver, gage d’entretien CVAC simple.

Étude de faisabilité et préparation du chantier

Avant toute pose, nous validons trois points déterminants :

1. Trajet frigorifique le plus court : ici, une traversée directe du mur extérieur derrière la tête pour limiter les pertes de charge.

2. Drainage gravitaire du condensat : le point haut de la tête, au-dessus de la porte-patio, autorise une pente continue vers l’extérieur. Une pompe de condensats aurait été possible, mais non nécessaire ici.

3. Alimentation électrique : vérification du disjoncteur dédié et de la proximité du panneau; tracé discret des câbles avec capping.

Nous planifions l’intervention de manière à réduire les nuisances : protection des sols, limitation des perçages, évacuation des poussières et des emballages en fin de journée.

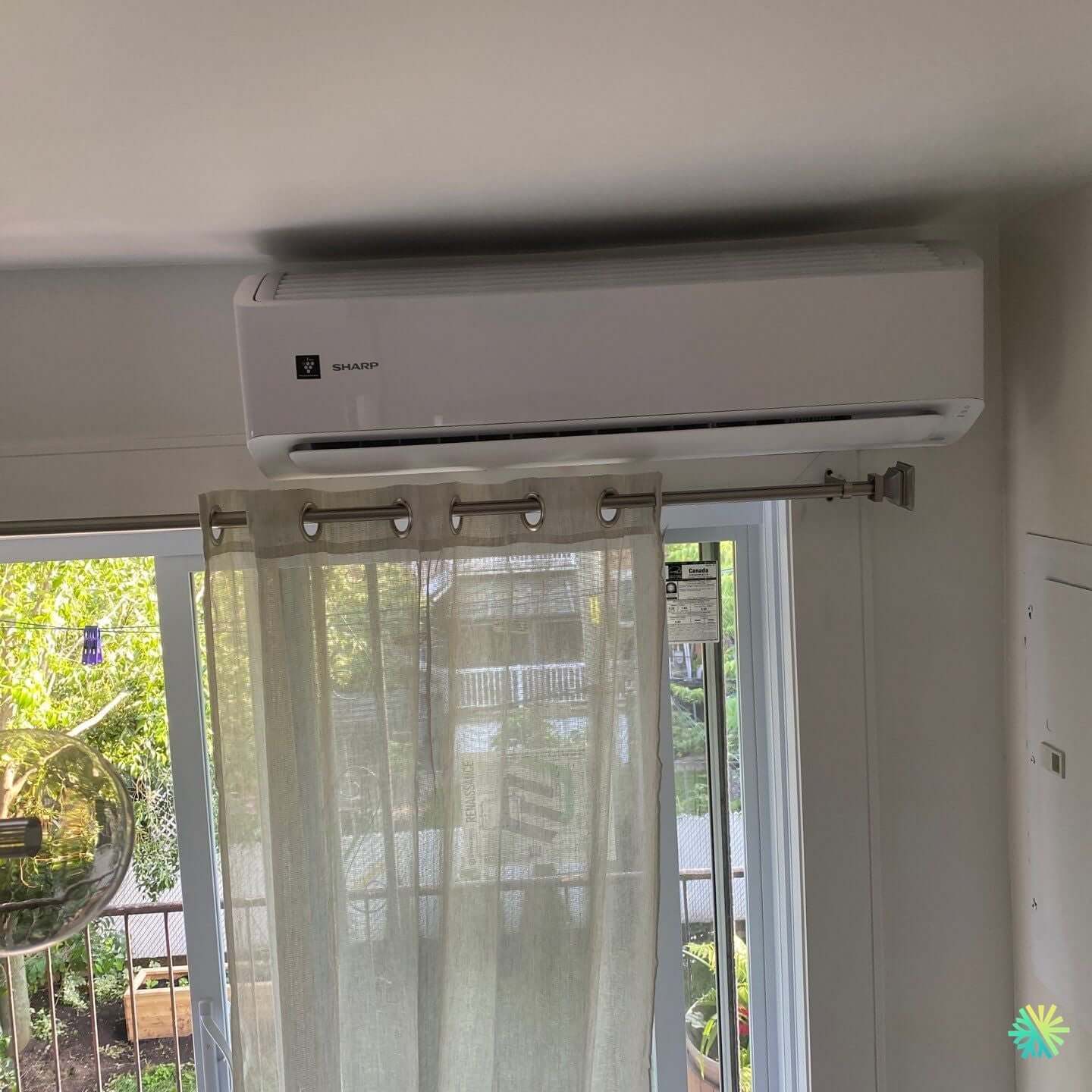

Détails d’installation : une tête murale au-dessus d’une porte-patio, propre et conforme

• Hauteur et dégagements : la tête est posée en haut de mur pour bénéficier de l’effet Coandă et brasser uniformément l’air de la pièce. Nous respectons les dégagements supérieurs et latéraux recommandés pour éviter tout recyclage d’air chaud et maintenir l’accès aux filtres. La présence de la tringle à rideaux adjacente impose un réglage d’oscillation vertical précis pour que le flux ne heurte pas le voilage.

• Percement : un seul carottage traversant (diamètre adapté aux liaisons frigorifiques, au drain et au câble). Nous posons un passe-cloison étanche, légèrement incliné vers l’extérieur pour le condensat.

• Liaisons frigorifiques : cuivre isolé haute densité, brasures sous azote et épreuve d’azote à haute pression. Nous réalisons ensuite le tirage au vide profond avec vacuomètre numérique et validation de la tenue du vide avant ouverture des vannes.

• Capping extérieur : moulure blanche UV résistant pour un rendu propre sur la façade du balcon; rayon de courbure respecté pour ne pas pincer l’isolant.

• Unité extérieure (hors champ sur la photo) : typiquement sur équerres murales anti-vibratiles ou sur dalle amortie, positionnée à l’abri des chutes de glace et avec un dégagement neige suffisant. Orientation pensée pour faciliter l’entretien et éviter le souffle direct vers les voisins.

Parcours frigorifique et gestion du condensat

Dans ce type de configuration, la longueur équivalente est courte (souvent < 5–7 m), ce qui réduit les pertes de charge et maximise les rendements saisonniers. Le drain sort en gravitaire avec une pente minimale continue; nous ajoutons un coupe-vapeur et un isolant sur les sections intérieures pour éviter la condensation en été. À l’extérieur, le rejet est positionné loin des zones de passage du balcon.

Intégration électrique et conformité

• Circuit dédié conforme au Code en vigueur, avec disjoncteur et calibre adaptés à la plaque signalétique.

• Interrupteur de service à proximité de l’unité extérieure pour la maintenance.

• Câble de communication blindé (si requis par le fabricant) acheminé avec les liaisons et correctement serti.

• Mise à la terre vérifiée, serrages contrôlés au dynamomètre lorsque requis.

Mise en service et vérifications

Nous procédons aux étapes suivantes :

1. Contrôle d’étanchéité (chute de pression à l’azote = néant).

2. Vide poussé < 500 microns et stabilisation.

3. Ouverture des vannes, mise sous tension, auto-test.

4. Mesures : surchauffe, sous-refroidissement, intensité, delta T soufflage/reprise, pression statique.

5. Paramétrage du balayage d’air pour éviter tout conflit avec les rideaux et assurer une stratification minimale.

Résultats : confort uniforme, bruit contenu, esthétique soignée

L’air est soufflé parallèlement au plafond puis redescend à l’autre extrémité de la pièce, ce qui uniformise la température sans courant d’air désagréable. Le niveau sonore est bas, ce qui convient au télétravail et aux soirées calmes. Le passage des liaisons est discret, la moulure extérieure s’intègre à la façade du balcon, et l’accès pour l’entretien CVAC demeure simple.

Entretien recommandé (préserver le rendement et la qualité d’air)

• Filtres lavables : aspiration légère et rinçage toutes les 4 à 8 semaines en été; plus espacé le reste de l’année.

• Batterie intérieure : nettoyage professionnel périodique pour éliminer biofilm et poussières fines.

• Unité extérieure : dégagement de la neige en hiver, absence d’obstacle devant le soufflage, vérification du dégivrage.

• Inspection annuelle : contrôle des connexions, mesures de performance, mise à jour des paramètres si nécessaire.

Dimensionnement : comment nous choisissons la bonne capacité

Dans un plex rose-montois aux cloisons légères, l’aire ouverte peut représenter une charge sensible l’été (apports solaires de la porte-patio) et une charge latente non négligeable (humidité). Nous utilisons :

• Calcul des déperditions par pièce (surface, orientation, infiltration, isolation).

• Profil d’usage (présence jour/nuit, consignes, portes ouvertes/fermées).

• Répartition de l’air et obstacles (meubles hauts, rideaux, caissons).
  Le résultat détermine la capacité BTU et le nombre de têtes (ici, une tête unique suffit pour la zone jour).

Subventions et admissibilité

Les thermopompes murales de nouvelle génération au R-32 et à haut rendement peuvent être admissibles à des programmes d’efficacité énergétique au Québec, selon la capacité, les performances à basse température et l’homologation. Nous accompagnons nos clients pour vérifier l’admissibilité, préparer les documents et optimiser le dossier en fonction des critères en vigueur à Montréal, Laval, Longueuil, Rive Nord et Rive Sud.

Conseils pratiques pour une tête au-dessus d’une porte-patio

• Dégagement supérieur : garder quelques centimètres entre la coque et le plafond pour éviter un recyclage d’air; ne pas plaquer les voilages contre l’aspiration.

• Orientation des volets : en été, balayage horizontal et léger abaissement pour traiter la charge solaire; en mi-saison, soufflage parallèle au plafond puis retour naturel.

• Scellage du percement : privilégier un passe-cloison incliné et un mastic extérieur résistant UV pour une enveloppe continue.

• Gestion du bruit : supports anti-vibratiles sur l’unité extérieure, serrages au couple et équilibrage du flux d’air.

Sécurité, conformité et garanties

Nous enregistrons le numéro de série, documentons les mesures de mise en service et remettons au client un rapport d’installation. Les garanties fabricant sont conditionnées à une pose conforme et à l’entretien; notre équipe certifiée s’en porte garante.

Questions fréquentes (version courte)

• Une tête au-dessus d’une porte-patio est-elle efficace? Oui, à condition de respecter les dégagements, le réglage des volets et un trajet frigorifique compact.

• Faut-il une pompe de condensats? Pas dans ce cas : le drain gravitaire est continu. Nous n’installons une pompe qu’en cas d’impossibilité de pente.

• Et en hiver? La série ZU1 maintient une capacité utile par temps froid; la position intérieure favorise un brassage homogène.
